Ендоскоп

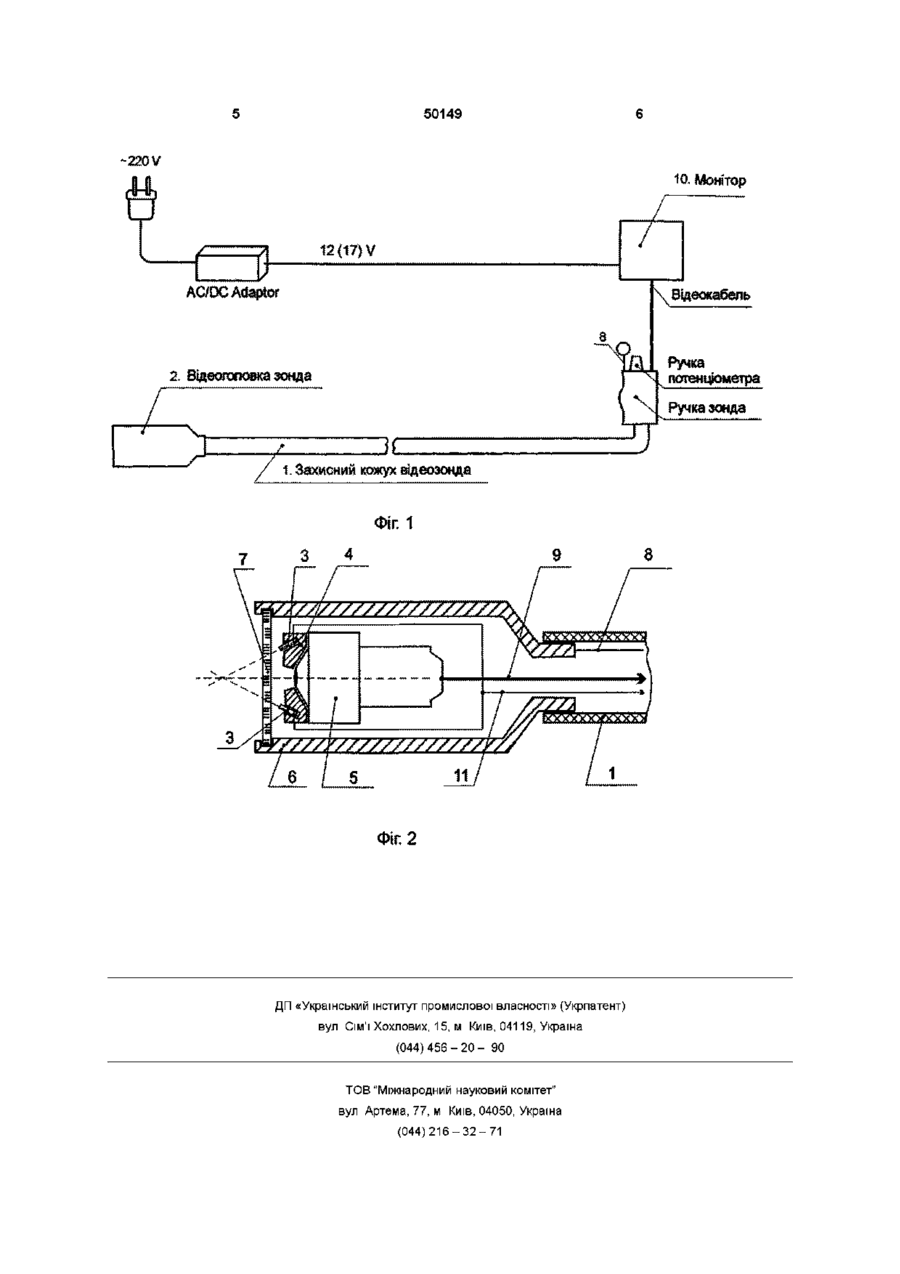

1 Ендоскоп, що містить корпус, всередині якого розміщено освітлювальну систему і систему передачі інформації, який відрізняється тим, що він додатково містить телевізійну камеру, а освітлювальна система включає принаймні чотири світлодюди, що встановлені в оправці на передній частині телекамери з орієнтацією світлових потоків, сфокусованих на оптичній осі телекамери 2 Ендоскоп за п 1, який відрізняється тим, що світлодюди встановлено в оправці з орієнтацією світлових потоків паралельно оптичній осі телекамери 3 Ендоскоп за п 1, який відрізняється тим, що світлодюди встановлено в оправці з орієнтацією світлових потоків під кутом 25-30° до оптичної осі телекамери 4 Ендоскоп за пп 1-3, який відрізняється тим, що він додатково оснащений захисним кожухом Винахід відноситься до засобів неруйнівного контролю, а саме для огляду внутрішніх порожнин промислового устаткування, наприклад, труб у різних галузях техніки Відомий ендоскоп, що містить корпус, всередині якого розміщена волоконно-оптична система спостереження і передачі зображення (див асвСРСР №1525656, МКл G02B 23/24) Освітлення досліджуваної порожнини здійснюється через волоконно-оптичну систему При обертанні осі електродвигуна відбивач обертається, послідовно скануючи внутрішню стінку труби При цьому ендоскоп оснащений двома групами підпружинених роликових опор, що центрують корпус у досліджуваній порожнині, а фокусуюча система містить об'єктив, привод фокусування якого виконаний у вигляді кулачка на КІНЦІ важеля, зв'язаного з роликом другої групи опор, електродвигун і відбивач, який встановлено на осі обертання електродвигуна перед об'єктивом інформації також відсутня, що дозволяє зробити висновок про досить низьку інформативність і якість контролю Механізм керування через електродвигун не завжди дозволяє якісно контролювати внутрішню поверхню досліджуваної порожнини, яка має нерівності, тому що вони найчастіше знаходяться у власній ТІНІ нерівності, що також негативно відбивається на інформативності і якості контролю Застосування в якості системи підсвічування і передачі інформації волоконно-оптичних матеріалів має високу вартість, що обмежує и практичне використання В основу винаходу покладено задачу удосконалення ендоскопа шляхом зміни конструкції освітлювальної системи і постачання його телевізійною камерою, що дозволяє підвищити інформативність і якість контролю, а також знизити вартість контролю Поставлена задача вирішується тим, що у відомому ендоскопі, що містить корпус, всередині якого розміщена освітлювальна система і система передачі інформації, ВІДПОВІДНО ДО винаходу, він додатково містить телевізійну камеру, а освітлювальна система включає, принаймні, чотири світлодюда, що встановлені в оправці на передній частині телекамери з орієнтацією світлових потоків сфокусованих на оптичній осі телекамери Світлодюди ендоскопу можуть бути встановлені в оправці з орієнтацією світлових потоків па По технічній суті і сукупності ознак даний ендоскоп є найбільш близьким до винаходу, який було заявлено, через що і прийнятий як прототип Відома конструкція складна у використанні через велику КІЛЬКІСТЬ рухомих механізмів, що потребують взаємного узгодження Крім того, оцінка досліджуваної порожнини здійснюється безпосередньо через око спостерігача, і тому вона, як правило, носить суб'єктивний характер Можливість документального підтвердження одержуваної о> о ю 50149 ралельно оптичної осі телекамери Світлодюди ендоскопу можуть бути встановлені в оправці з орієнтацією світлових потоків під кутом 25-30° до оптичної осі телекамери Ендоскоп може бути додатково оснащений захисним корпусом Виконання ендоскопу в сукупності з усіма суттєвими ознаками, включаючи ВІДМІННІ, ДОЗВОЛЯЄ виключити використання для освітлювальної системи волоконно-оптичні матеріали, що в цілому зменшує вартість ендоскопа Розміщення СВІТЛОДІОДІВ на передній частині телекамери з орієнтацією світлових потоків, сфокусованих на оптичній осі телекамери, дозволяє за рахунок положення світлових потоків знизити до мінімуму величину тіньових зон від нерівностей контрольованої поверхні Неосвітлених зон при такій схемі практично не залишається Установка в корпусі ендоскопу телекамери, з'єднаної телевізійним кабелем з монітором, розміщеним зовні досліджуваної порожнини, дозволяє зафіксувати об'єкт контролю і документально підтвердити одержувану інформацію, що у свою чергу позитивно позначається - на інформативності контролю, підвищуючи, таким чином, його якість Система передачі інформації, через звичайний телевізійний кабель також дає можливість передачі зображення практично на будь-яку відстань Установка СВІТЛОДІОДІВ В оправці з орієнтацією світлових потоків паралельно оптичній осі дозволяє додатково збільшувати огляд і освітленість контрольованої поверхні Установка СВІТЛОДІОДІВ В оправці з орієнтацією світлових потоків під кутом 25-30° до оптичної осі телекамери дозволяє більш детально обстежувати окремі ділянки контрольованої поверхні, попередньо обстежені світлодюдами іншої орієнтації Постачання ендоскопу захисним кожухом, який може бути виконаний жорстким, гнучким, напівжорстким, дозволяє якісно здійснювати контроль різних об'єктів Таке виконання конструкції ендоскопу цілком вирішує поставлену задачу і забезпечує достатню якість контролю На фіг 1 зображено схему з'єднання елементів ендоскопу, На фіг 2 - поздовжній розріз відеоголівки Ендоскоп містить систему контролю, яку представлено у вигляді відеозонда 1, з відеоголівкою, що використовується для введення в середину досліджуваній порожнини У відеоголівці 2 послідовно розміщені освітлювальна система, виконана на світлодюдах 3, поміщених в оправці 4, яку встановлено перед телекамерою 5 3 боку теле камери 5 у герметичному корпусі 6 відеоголівки 2 вмонтоване захисне скло 7, а протилежна сторона герметичного корпусу 6 відеоголівки 2 з'єднана з захисним кожухом відеозонда 1, який може бути напівжорстким чи гнучким До герметичного корпусу 6 відеоголівки 2 прикріплено трос 8 для зручності обслуговування Система передачі інформації оснащена телевізійним кабелем 9, що з'єднує телекамеру 5 з монітором 10, який встановлено зовні досліджуваної порожнини Живлення системи підсвічування і телекамери здійснюється єдиним кабелем 11, який також зв'язано з монітором 10 Ендоскоп працює таким чином У досліджувану порожнину об'єкта вводять відеоголівку 2 зонда 1, яку просувають по внутрішній порожнині об'єкта Освітлювальна система за допомогою СВІТЛОДІОДІВ 3, які розміщено в оправці 4, висвітлює внутрішню поверхню досліджуваної порожнини Інформація про стан поверхні через об'єктив телекамери 5 передається на екран монітора 10 У разі необхідності одержання знімка обстежуваної зони, зонд 1 фіксується на 1-2сек, і відбувається зйомка за допомогою цифрової фотоприставки, а потім продовжується подальший огляд Ендоскоп із гнучким зондом застосовується, в основному, для контролю труб При цьому, у випадку контролю труб значно більшого діаметру, ніж голівка зонду, можуть застосовуватися центруючі пружинні насадки Контроль здійснюється таким чином голівка зонду 2 вводиться в контрольовану трубу і далі його проштовхують вручну, впливаючи на кожух зонда, який має для цього необхідну жорсткість У випадку заклинювання голівки зонда в трубах складної конфігурації, її повернення може бути зроблено за допомогою троса 8, розміщеного всередині кожуха, який одним кінцем закріплений до шарніру голівки 2, а другий кінець виведено на рукоятку зонда і закінчується, для зручності використання, кільцем Напівжорсткі зонди застосовуються для контролю поверхонь, які відокремлені від спостерігача перешкодою У цьому випадку перед проведенням контролю зонду заздалегідь надається необхідна конфігурація, зонд проводиться через перешкоду до цікавлячої поверхні, здійснюється її огляд і так само зонд повертається у вихідне положення Таким чином, застосування винаходу приводить до підвищення якості інформації, що знімається із внутрішніх порожнин устаткування, що діагностується при одночасному зменшенні вартості 50149 -220 V 10. Монітор 12(17)V AC/DC Adaptor Ручка потенціометра 2. Відеоголовка зонда Ручка зонда V, 1. Захисний кожух відеозонда ФІГ 1 ШУХУУІУУУУУУУУУУУУУУУУ ФУУУУУУУУУУУУУУУУУУУ Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
