Роторна вітростанція еол

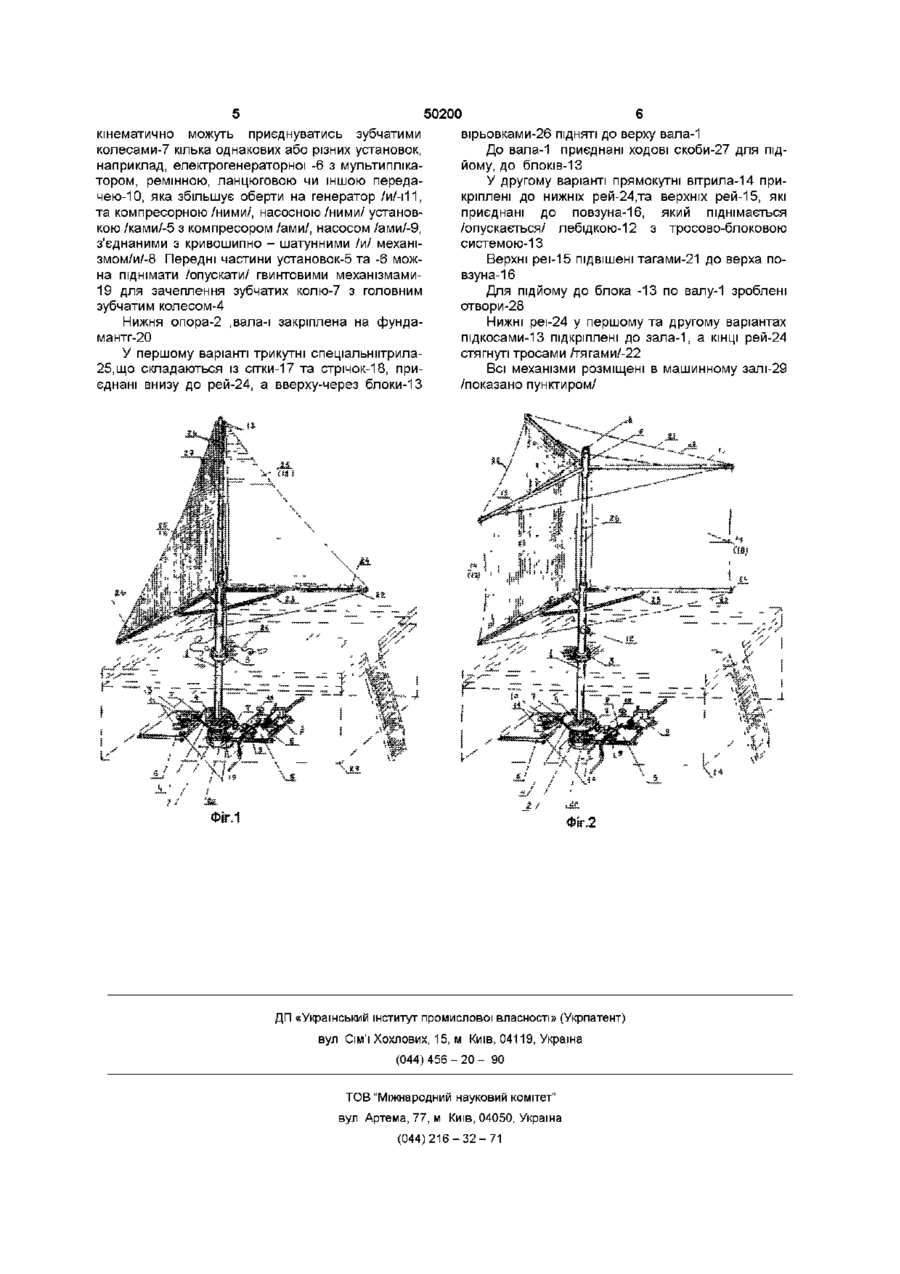

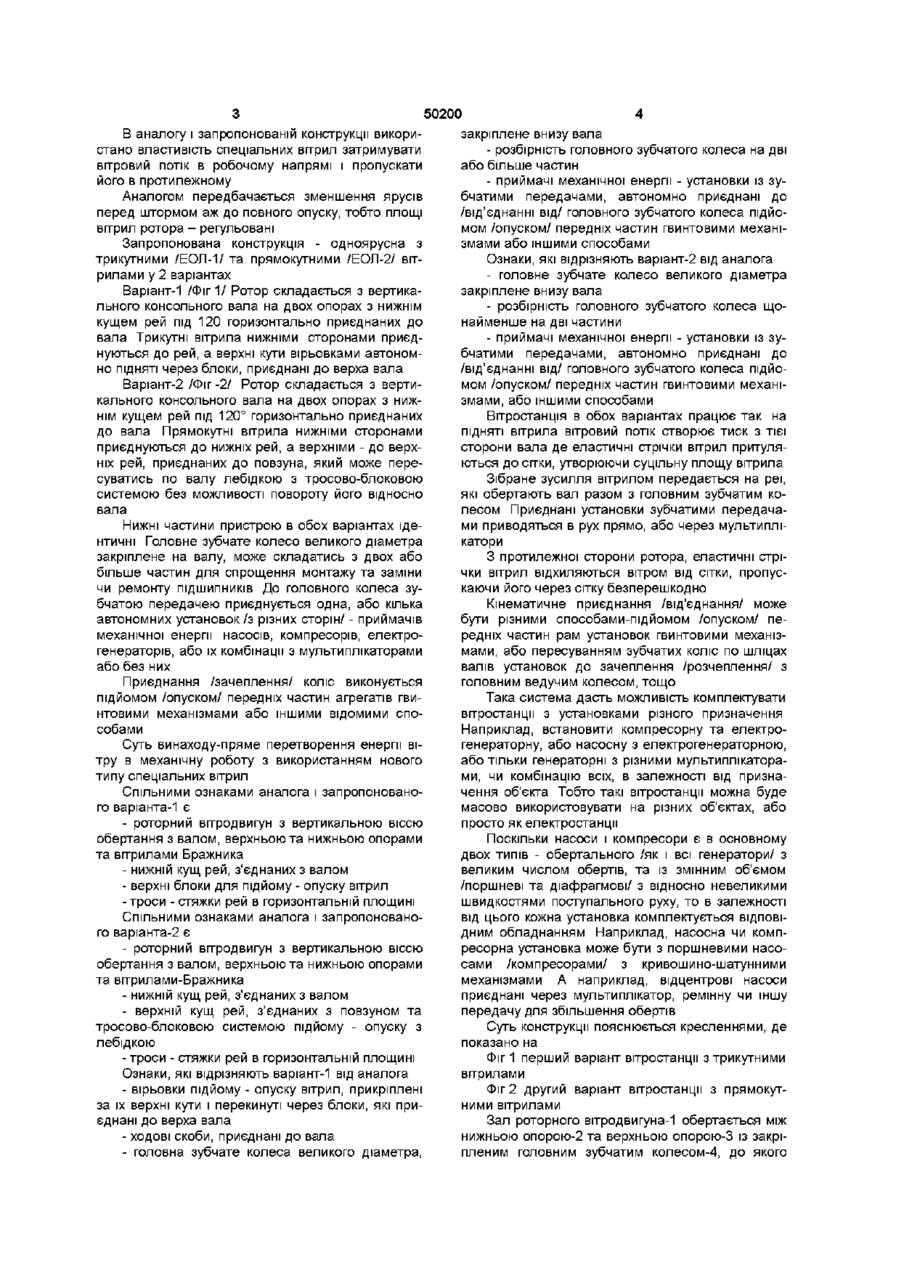

1 Роторна вітростанція, яка містить роторний вітродвигун, що обертається між нижньою і верхньою опорами, з нижнім кущем рей, з'єднаних з валом, верхніми блоками для підйому трикутних вітрил Бражника та тросами, яка відрізняється тим, що вітрильна система виконана одноярусною з підйомом-опусканням вітрил вірьовками через блоки, а головне зубчате колесо внизу вала виконане з можливістю з'єднуватись (роз'єднуватись) щонайменше з одним приймачем механічної енергії безпосередньо або через мультиплікатор підйомом (опусканням) гвинтовими механізмами передніх частин установок, або іншими відомими способами 2 Роторна вітростанція за п 1, яка відрізняється тим, що головне зубчате колесо на валу ротора виконане великого діаметра Технічне рішення відноситься до вітроенергетики і може бути використане на різних об'єктах як джерело механічної та електричної енергії Приоритетно на об'єктах водопроводу та каналізації Так, вітростанції ЕОЛ на очисних спорудах, можуть використовуватись як для прямого виконання механічної роботи - перекачування рідин, вироблення стисненого повітря, так і для вироблення електроенергії для електролізу хлору, освітлення, обігріву приміщень, тощо Метою винаходу є створення комбінованих багатоцільових вітростанцій з кількома автономними установками різного призначення /або однакового/ насоси, компресори, електрогенератори, або їх комбінація, які можуть бути пущені в роботу або від'єднанні в залежності від виробничих потреб та 3 Роторна вітростанція за п 1, яка відрізняється тим, що головне зубчате колесо на валу ротора виконане роз'ємним щонайменше з двох частин 4 Роторна вітростанція за п 1, яка відрізняється тим, що на валу виконані ходові скоби 5 Роторна вітростанція, яка містить роторний вітродвигун, що обертається між нижньою і верхньою опорами, з нижнім кущем рей, з'єднаних з валом, верхнім кущем рей, з'єднаних з повзуном, який тросово-блоковою системою з лебідкою пересувається по валу без можливості повороту відносно вала, тросами та прямокутними вітрилами Бражника, яка відрізняється тим, що вітрильна система виконана одноярусною, а головне колесо внизу вала зубчатою передачею з'єднується (роз'єднується) з одним або кількома приймачами механічної енергії безпосередньо або через мультиплікатор/и/ підйомом (опусканням) гвинтовими механізмами передніх частин установок, або іншими відомими способами 6 Роторна вітростанція за п 5, яка відрізняється тим, що головне зубчате колесо на валу ротора виконане великого діаметра 7 Роторна вітростанція за п 5, яка відрізняється тим, що головне зубчате колесо на валу ротора виконане роз'ємним щонайменше з двох частин наявності вітру Очікуваний технічний результат від застосування винаходу - економія електроенергії, резервний вид енергії Як аналог взято патент України № 37608 А 2000р "РОТОРНИЙ ЯРУСНИЙ ВІТРОДВИГУН З ВІТРИЛАМИ БРАЖНИКА" Аналог призначено для потужних промислових вітростанцій з ВІДПОВІДНИМИ конструктивними особливостями - ярусність, вал і реї у вигляді ферм, вітрила з тросовими сітками По аналогу ротор мас два або більше ярусів верхній трикутний та нижні - прямокутні із спеціальними вітрилами по патенту України № 37603 А "ВІТРИЛО" Яруси лебідкою з тросово-блоковою системою піднімаються /опускаються/через верхні блоки по валу разом з реями, приєднаними до повзунів без можливості повороту відносно вала О о о ю 50200 В аналогу і запропонованій конструкції використано властивість спеціальних вітрил затримувати вітровий потік в робочому напрямі і пропускати його в протилежному Аналогом передбачається зменшення ярусів перед штормом аж до повного опуску, тобто площі вітрил ротора - регульовані Запропонована конструкція - одноярусна з трикутними /ЕОЛ-1/ та прямокутними /ЕОЛ-2/ вітрилами у 2 варіантах Варіант-1 /Фіг 1/ Ротор складається з вертикального консольного вала на двох опорах з нижнім кущем рей під 120 горизонтально приєднаних до вала Трикутні вітрила нижніми сторонами приєднуються до рей, а верхні кути вірьовками автономно ПІДНЯТІ через блоки, приєднані до верха вала Варіант-2 /Фіг-2/ Ротор складається з вертикального консольного вала на двох опорах з нижнім кущем рей під 120° горизонтально приєднаних до вала Прямокутні вітрила нижніми сторонами приєднуються до нижніх рей, а верхніми - до верхніх рей, приєднаних до повзуна, який може пересуватись по валу лебідкою з тросово-блоковою системою без можливості повороту його відносно вала Нижні частини пристрою в обох варіантах ідентичні Головне зубчате колесо великого діаметра закріплене на валу, може складатись з двох або більше частин для спрощення монтажу та заміни чи ремонту ПІДШИПНИКІВ До головного колеса зубчатою передачею приєднується одна, або кілька автономних установок /з різних сторін/ - приймачів механічної енергії насосів, компресорів, електрогенераторів, або їх комбінації з мультиплікаторами або без них Приєднання /зачеплення/ коліс виконується підйомом /опуском/ передніх частин агрегатів гвинтовими механізмами або іншими відомими способами Суть винаходу-пряме перетворення енергії вітру в механічну роботу з використанням нового типу спеціальних вітрил Спільними ознаками аналога і запропонованого варіанта-1 є - роторний вітродвигун з вертикальною віссю обертання з валом, верхньою та нижньою опорами та вітрилами Бражника - нижній кущ рей, з'єднаних з валом - верхні блоки для підйому - опуску вітрил -троси - стяжки рей в горизонтальній площині Спільними ознаками аналога і запропонованого варіанта-2 є - роторний вітродвигун з вертикальною віссю обертання з валом, верхньою та нижньою опорами та вітрилами-Бражника - нижній кущ рей, з'єднаних з валом - верхній кущ рей, з'єднаних з повзуном та тросово-блоковою системою підйому - опуску з лебідкою -троси - стяжки рей в горизонтальній площині Ознаки, які відрізняють варіант-1 від аналога - вірьовки підйому - опуску вітрил, прикріплені за їх верхні кути і перекинуті через блоки, які приєднані до верха вала - ходові скоби, приєднані до вала - головна зубчате колеса великого діаметра, закріплене внизу вала - розбірність головного зубчатого колеса на дві або більше частин - приймачі механічної енергії - установки із зубчатими передачами, автономно приєднані до /від'єднанні від/ ГОЛОВНОГО зубчатого колеса підйомом /опуском/ передніх частин гвинтовими механізмами або іншими способами Ознаки, які відрізняють варіант-2 від аналога - головне зубчате колесо великого діаметра закріплене внизу вала - розбірність головного зубчатого колеса щонайменше на дві частини - приймачі механічної енергії - установки із зубчатими передачами, автономно приєднані до /від'єднанні від/ ГОЛОВНОГО зубчатого колеса підйомом /опуском/ передніх частин гвинтовими механізмами, або іншими способами Вітростанція в обох варіантах працює так на ПІДНЯТІ вітрила вітровий потік створює тиск з тієї сторони вала де еластичні стрічки вітрил притуляються до сітки, утворюючи суцільну площу вітрила Зібране зусилля вітрилом передається на реї, які обертають вал разом з головним зубчатим колесом Приєднані установки зубчатими передачами приводяться в рух прямо, або через мультиплікатори З протилежної сторони ротора, еластичні стрічки вітрил відхиляються вітром від сітки, пропускаючи його через сітку безперешкодно Кінематичне приєднання /від'єднання/ може бути різними способами-підйомом /опуском/ передніх частин рам установок гвинтовими механізмами, або пересуванням зубчатих коліс по шліцах валів установок до зачеплення /розчеплення/ з головним ведучим колесом, тощо Така система дасть можливість комплектувати вітростанції з установками різного призначення Наприклад, встановити компресорну та електрогенераторну, або насосну з електрогенераторною, або тільки генераторні з різними мультиплікаторами, чи комбінацію всіх, в залежності від призначення об'єкта Тобто такі вітростанції можна буде масово використовувати на різних об'єктах, або просто як електростанції Поскільки насоси і компресори є в основному двох типів - обертального /як і всі генератори/ з великим числом обертів, та із змінним об'ємом /поршневі та діафрагмові/ з відносно невеликими швидкостями поступального руху, то в залежності від цього кожна установка комплектується ВІДПОВІДНИМ обладнанням Наприклад, насосна чи компресорна установка може бути з поршневими насосами /компресорами/ з кривошино-шатунними механізмами А наприклад, відцентрові насоси приєднані через мультиплікатор, ремінну чи іншу передачу для збільшення обертів Суть конструкції пояснюється кресленнями, де показано на Фіг 1 перший варіант вітростанції з трикутними вітрилами Фіг 2 другий варіант вітростанції з прямокутними вітрилами Зал роторного вітродвигуна-1 обертається між нижньою опорою-2 та верхньою опорою-3 із закріпленим головним зубчатим колесом-4, до якого 50200 кінематично можуть приєднуватись зубчатими колесами-7 кілька однакових або різних установок, наприклад, електрогенераторної -6 з мультиплікатором, ремінною, ланцюговою чи іншою передачею-10, яка збільшує оберти на генератор /и/-і11, та компресорною/ними/, насосною/ними/установкою /ками/-5 з компресором /ами/, насосом /ами/-9, з'єднаними з кривошипно - шатунними /и/ механізмом/и/-8 Передні частини установок-5 та -6 можна піднімати /опускати/ гвинтовими механізмами19 для зачеплення зубчатих колю-7 з головним зубчатим колесом-4 Нижня опора-2 ,вала-і закріплена на фундамантг-20 У першому варіанті трикутні спеціальнмтрила25,що складаються із сітки-17 та стрічок-18, приєднані внизу до рей-24, а вверху-через блоки-13 вірьовками-26 ПІДНЯТІ ДО верху вала-1 До вала-1 приєднані ходові скоби-27 для підйому, до блоків-13 У другому варіанті прямокутні вітрила-14 прикріплені до нижніх рей-24,та верхніх рей-15, які приєднані до повзуна-16, який піднімається /опускається/ лебідкою-12 з тросово-блоковою системою-13 Верхні реі-15 підвішені тагами-21 до верха повзуна-16 Для підйому до блока -13 по валу-1 зроблені отвори-28 Нижні реі-24 у першому та другому варіантах підкосами-13 підкріплені до зала-1, а КІНЦІ рей-24 стягнуті тросами nwaMH/-22 Всі механізми розміщені в машинному залі-29 /показано пунктиром/ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
