Пристрій для зняття і установлення важеля лопатки напрямного апарата гідротурбіни

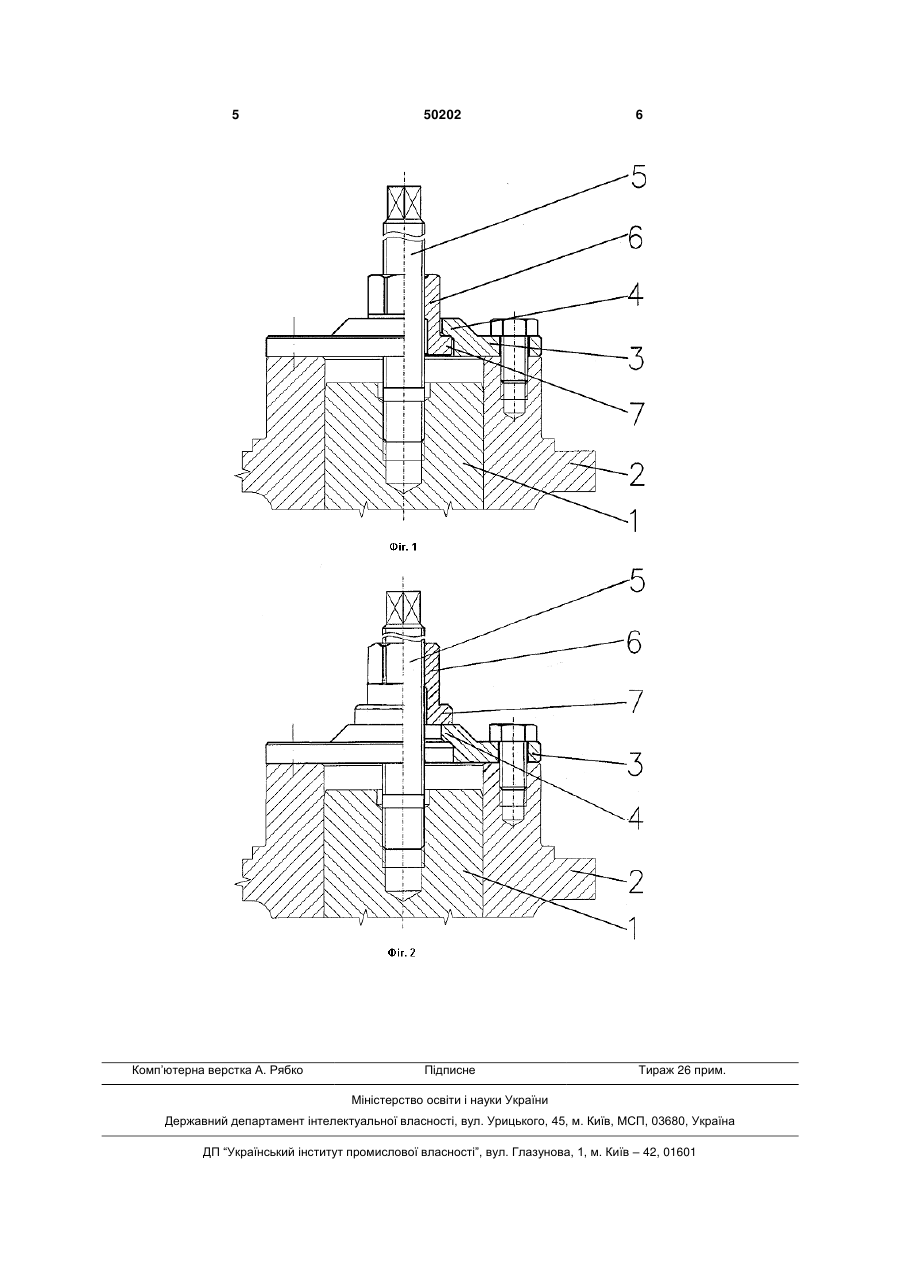

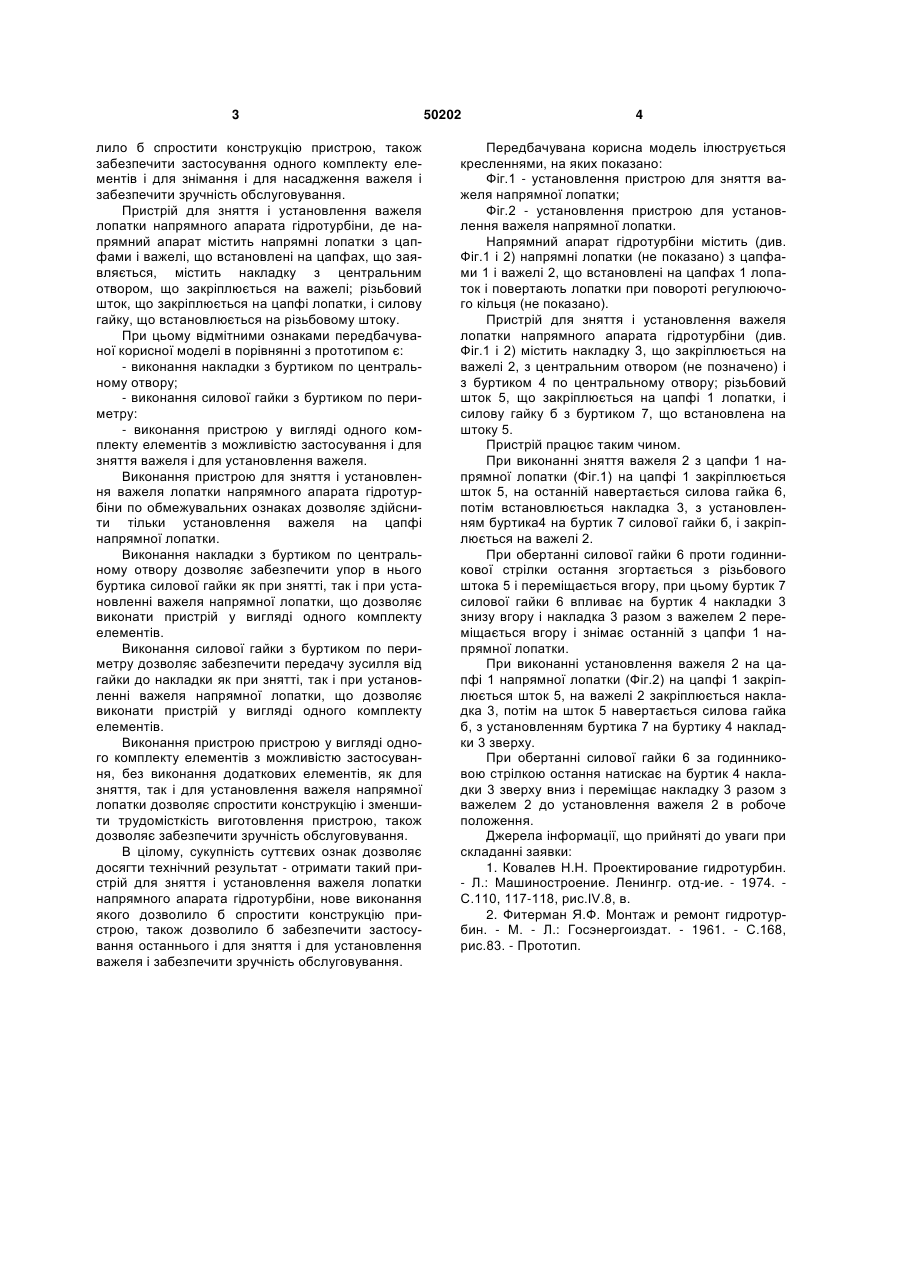

Пристрій для зняття і установлення важеля лопатки напрямного апарата гідротурбіни, де на 3 лило б спростити конструкцію пристрою, також забезпечити застосування одного комплекту елементів і для знімання і для насадження важеля і забезпечити зручність обслуговування. Пристрій для зняття і установлення важеля лопатки напрямного апарата гідротурбіни, де напрямний апарат містить напрямні лопатки з цапфами і важелі, що встановлені на цапфах, що заявляється, містить накладку з центральним отвором, що закріплюється на важелі; різьбовий шток, що закріплюється на цапфі лопатки, і силову гайку, що встановлюється на різьбовому штоку. При цьому відмітними ознаками передбачуваної корисної моделі в порівнянні з прототипом є: - виконання накладки з буртиком по центральному отвору; - виконання силової гайки з буртиком по периметру: - виконання пристрою у вигляді одного комплекту елементів з можливістю застосування і для зняття важеля і для установлення важеля. Виконання пристрою для зняття і установлення важеля лопатки напрямного апарата гідротурбіни по обмежувальних ознаках дозволяє здійснити тільки установлення важеля на цапфі напрямної лопатки. Виконання накладки з буртиком по центральному отвору дозволяє забезпечити упор в нього буртика силової гайки як при знятті, так і при установленні важеля напрямної лопатки, що дозволяє виконати пристрій у вигляді одного комплекту елементів. Виконання силової гайки з буртиком по периметру дозволяє забезпечити передачу зусилля від гайки до накладки як при знятті, так і при установленні важеля напрямної лопатки, що дозволяє виконати пристрій у вигляді одного комплекту елементів. Виконання пристрою пристрою у вигляді одного комплекту елементів з можливістю застосування, без виконання додаткових елементів, як для зняття, так і для установлення важеля напрямної лопатки дозволяє спростити конструкцію і зменшити трудомісткість виготовлення пристрою, також дозволяє забезпечити зручність обслуговування. В цілому, сукупність суттєвих ознак дозволяє досягти технічний результат - отримати такий пристрій для зняття і установлення важеля лопатки напрямного апарата гідротурбіни, нове виконання якого дозволило б спростити конструкцію пристрою, також дозволило б забезпечити застосування останнього і для зняття і для установлення важеля і забезпечити зручність обслуговування. 50202 4 Передбачувана корисна модель ілюструється кресленнями, на яких показано: Фіг.1 - установлення пристрою для зняття важеля напрямної лопатки; Фіг.2 - установлення пристрою для установлення важеля напрямної лопатки. Напрямний апарат гідротурбіни містить (див. Фіг.1 і 2) напрямні лопатки (не показано) з цапфами 1 і важелі 2, що встановлені на цапфах 1 лопаток і повертають лопатки при повороті регулюючого кільця (не показано). Пристрій для зняття і установлення важеля лопатки напрямного апарата гідротурбіни (див. Фіг.1 і 2) містить накладку 3, що закріплюється на важелі 2, з центральним отвором (не позначено) і з буртиком 4 по центральному отвору; різьбовий шток 5, що закріплюється на цапфі 1 лопатки, і силову гайку б з буртиком 7, що встановлена на штоку 5. Пристрій працює таким чином. При виконанні зняття важеля 2 з цапфи 1 напрямної лопатки (Фіг.1) на цапфі 1 закріплюється шток 5, на останній навертається силова гайка 6, потім встановлюється накладка 3, з установленням буртика4 на буртик 7 силової гайки б, і закріплюється на важелі 2. При обертанні силової гайки 6 проти годинникової стрілки остання згортається з різьбового штока 5 і переміщається вгору, при цьому буртик 7 силової гайки 6 впливає на буртик 4 накладки 3 знизу вгору і накладка 3 разом з важелем 2 переміщається вгору і знімає останній з цапфи 1 напрямної лопатки. При виконанні установлення важеля 2 на цапфі 1 напрямної лопатки (Фіг.2) на цапфі 1 закріплюється шток 5, на важелі 2 закріплюється накладка 3, потім на шток 5 навертається силова гайка б, з установленням буртика 7 на буртику 4 накладки 3 зверху. При обертанні силової гайки 6 за годинниковою стрілкою остання натискає на буртик 4 накладки 3 зверху вниз і переміщає накладку 3 разом з важелем 2 до установлення важеля 2 в робоче положення. Джерела інформації, що прийняті до уваги при складанні заявки: 1. Ковалев Н.Н. Проектирование гидротурбин. - Л.: Машиностроение. Ленингр. отд-ие. - 1974. С.110, 117-118, рис.IV.8, в. 2. Фитерман Я.Ф. Монтаж и ремонт гидротурбин. - М. - Л.: Госэнергоиздат. - 1961. - С.168, рис.83. - Прототип. 5 Комп’ютерна верстка А. Рябко 50202 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
