Супізон Жан-Люк

Номер патенту: 92447

Опубліковано: 10.11.2010

Автори: Супізон Жан-Люк, Шаррьє Емманюель

МПК: F01D 25/24, F01D 5/28, F01D 5/02 ...

Мітки: фланців, з'єднання, разом, кільцевих, турбомашині, зокрема, пристрій

Формула / Реферат:

1. Пристрій для з'єднання двох кільцевих фланців ротора або статора турбомашини, що містить: кріпильні засоби, такі як болти, що проходять через отвори у згаданих кільцевих фланцях; при цьому перший кільцевий фланець має зазублену форму і має виїмки, утворені між суцільними частинами, що містять отвори для проходження через них кріпильних засобів; а другий кільцевий фланець містить показувальні засоби, які взаємодіють з першим кільцевим...

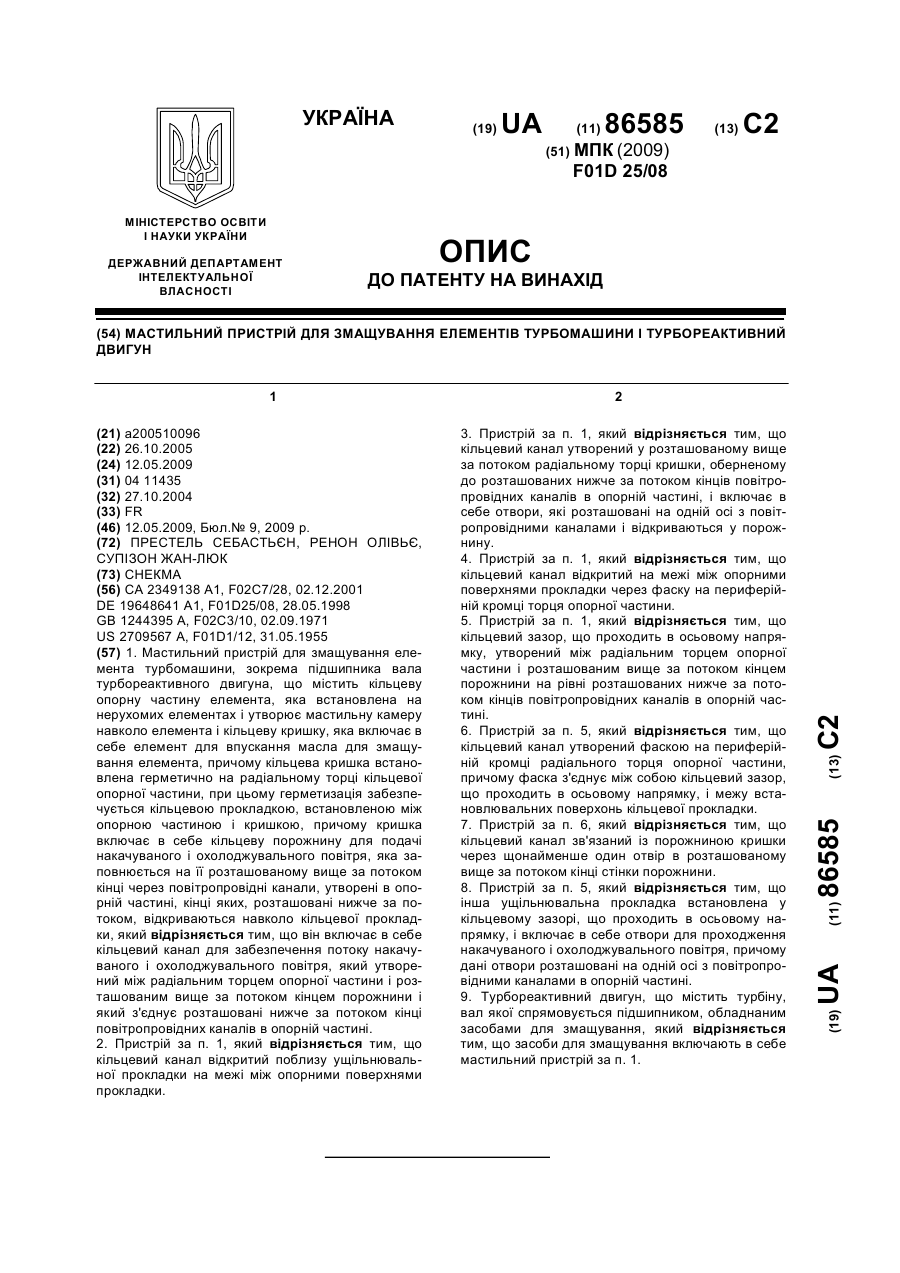

Номер патенту: 86585

Опубліковано: 12.05.2009

Автори: Престель Себастьєн, Ренон Олівьє, Супізон Жан-Люк

МПК: F01D 25/08

Мітки: елементів, турбомашині, мастильний, змащування, пристрій, турбореактивний, двигун

Формула / Реферат:

1. Мастильний пристрій для змащування елемента турбомашини, зокрема підшипника вала турбореактивного двигуна, що містить кільцеву опорну частину елемента, яка встановлена на нерухомих елементах і утворює мастильну камеру навколо елемента і кільцеву кришку, яка включає в себе елемент для впускання масла для змащування елемента, причому кільцева кришка встановлена герметично на радіальному торці кільцевої опорної частини, при цьому герметизація...

Номер патенту: 86181

Опубліковано: 10.04.2009

Автори: Супізон Жан-Люк, Пабьйон Філіп, Жан-П'єр, Гімбар Жан-Мішель

МПК: F01D 5/18, B21K 3/00

Мітки: двигуна, охолодженням, виготовлення, газотурбінного, спосіб, лопатка, газовим

Формула / Реферат:

1. Лопатка газотурбінного двигуна з газовим охолодженням, яка має відлиту частину (1) та поздовжню втулку (30), отриману формуванням металевого листа, при цьому відлита частина має поздовжнє тіло, у якому виконано поздовжню порожнину (10C) з першим та другим отворами на її кінцях, причому втулка вставлена у порожнину, де вона закріплена припаюванням м'яким або твердим припоєм до стінки першого отвору, а її кінцева частина (30I), яка є...

Номер патенту: 85173

Опубліковано: 12.01.2009

Автори: Дамбран Бруно, Супізон Жан-Люк, Угоні Аймерік, Мон Клод

МПК: F01D 5/00, F16C 13/00, F16C 3/00 ...

Мітки: турбокомпресора, вала, дегазації, низького, труба, дренажна, тиску

Формула / Реферат:

1. Дренажна труба (18) для встановлення коаксіально всередині вала (2) турбокомпресора низького тиску, що має порожнисту металеву циліндричну частину, довжина якої, по суті, рівна довжині вала, всередині якого встановлюється вказана труба, яка відрізняється тим, що зовнішня поверхня металевої частини покрита щонайменше на частині її довжини композитним матеріалом на основі волокон (20), які орієнтовані, по суті, поздовжньо і надають трубі...

Номер патенту: 84852

Опубліковано: 10.12.2008

Автори: Шаррьє Емманюель Бернар, Марі, Супізон Жан-Люк, Пабіон Філіпп, Жан-Пьєр

МПК: F02B 53/00, F03B 3/00

Мітки: балансування, турбореактивного, двигуна, обертової, пристрій, зокрема, деталі, ротора

Формула / Реферат:

1. Пристрій для балансування обертової деталі, зокрема ротора турбіни в турбомашині, такій як турбореактивний двигун, який містить щонайменше один балансувальний тягарець, встановлений на кільцевому фланці деталі, і кріпильний засіб для кріплення балансувального тягарця на згаданому кільцевому фланці, який відрізняється тим, що балансувальний тягарець має засіб зачеплення для зачеплення на згаданому кільцевому фланці деталі, фіксувальні...

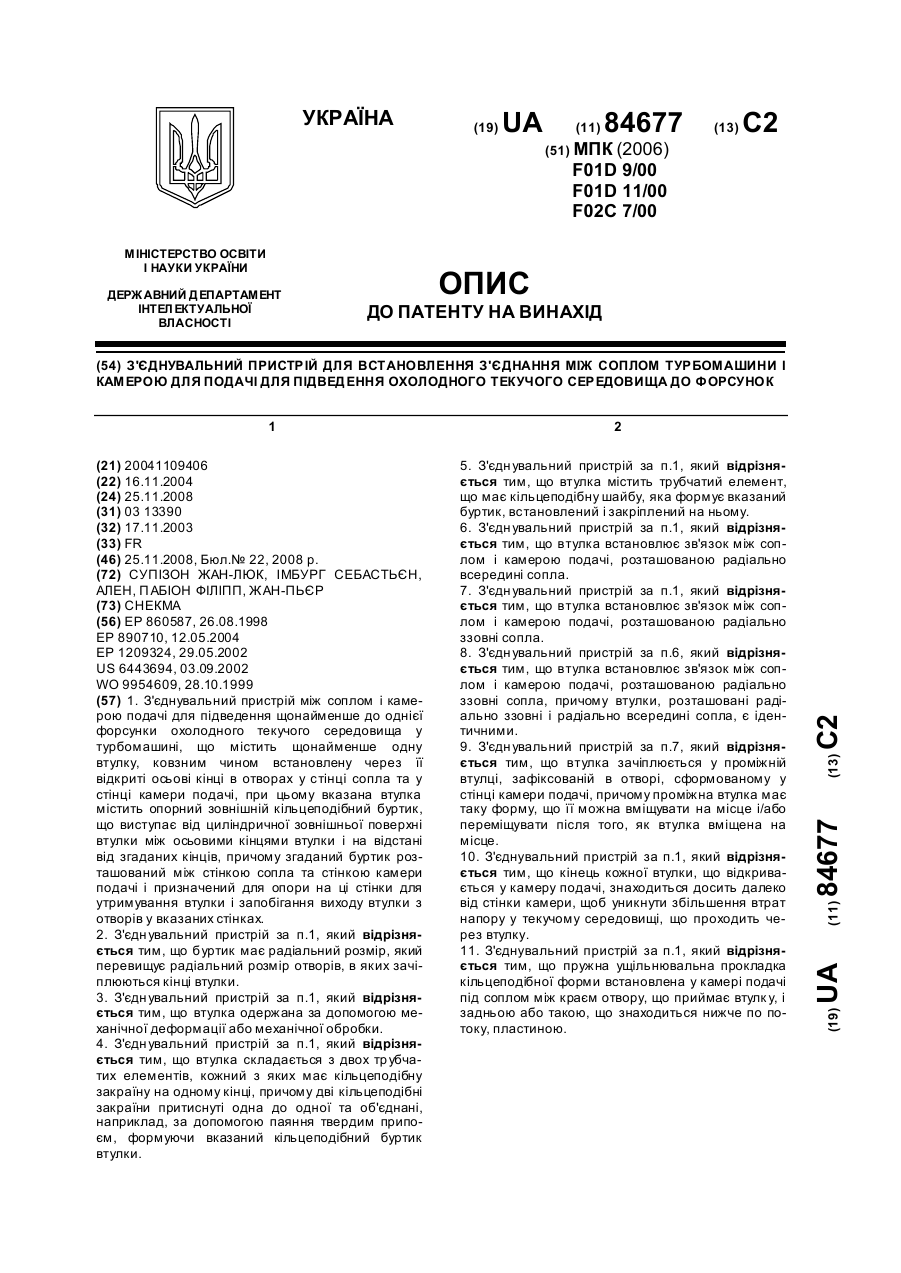

Номер патенту: 84677

Опубліковано: 25.11.2008

Автори: Пабіон Філіпп, Жан-Пьєр, Супізон Жан-Люк, Імбург Себастьєн, Ален

МПК: F01D 11/00, F02C 7/00, F01D 9/00 ...

Мітки: текучого, встановлення, з'єднання, з'єднувальний, соплом, середовища, підведення, турбомашині, форсунок, подачі, камерою, пристрій, охолодного

Формула / Реферат:

1. З'єднувальний пристрій між соплом і камерою подачі для підведення щонайменше до однієї форсунки охолодного текучого середовища у турбомашині, що містить щонайменше одну втулку, ковзним чином встановлену через її відкриті осьові кінці в отворах у стінці сопла та у стінці камери подачі, при цьому вказана втулка містить опорний зовнішній кільцеподібний буртик, що виступає від циліндричної зовнішньої поверхні втулки між осьовими кінцями втулки...

Номер патенту: 77434

Опубліковано: 15.12.2006

Автори: Супізон Жан-Люк, Ембур Себастьєн, Пабйон Філіп

МПК: F01D 17/00, F01D 25/24

Мітки: апарата, секторів, вузол, направляючого, турбіни, корпусі

Формула / Реферат:

1. Вузол секторів направляючого апарата турбіни у корпусі, який містить два фланці, встановлені опорними поверхнями на корпус, гак, що заходить під криволінійну крайку одного з фланців для запобігання доцентровим переміщенням секторів, який відрізняється тим, що містить рухому кінцеву пластину, розміщену між фланцями, і засоби кріплення цієї кінцевої пластини на корпусі, при цьому гак розміщений на кінцевій пластині, а кінцева пластина і...

Номер патенту: 76424

Опубліковано: 15.08.2006

Автори: Пабйон Філіпп Жан-П'єр, Жірар Патрік Жозеф Марі, Супізон Жан-Люк, Імбур Себастьєн Ален

МПК: F01D 09/04, F01D 25/24

Мітки: лопатки, кола, кріплення, секторів, пристрій, тримають, уздовж, направляючого, дуги, апарата

Формула / Реферат:

1. Пристрій для кріплення секторів (25) направляючого апарата, що тримають лопатки, на корпусі (31) статора уздовж дуги окружності, який містить опорні поверхні (29, 30, 37, 38, 39) секторів, що проходять у радіальному і осьовому напрямках, розподілені на корпусі, і незалежні кріпильні частини, включаючи щонайменше одну поверхню (37), повернену в радіальному напрямку назовні, і одну поверхню (39), повернену в радіальному напрямку, причому...

Номер патенту: 46126

Опубліковано: 15.05.2002

Автори: Супізон Жан-Люк, Лестуалль Патрік, Фрієдель Жером, Шультц Крістоф, Ваш Жан

МПК: F01D 11/08, F01D 25/08

Мітки: охолодження, нагрівання, круглого, пристрій, корпусу

Формула / Реферат:

1.       Пристрій охолодження або нагрівання для круглого корпусу (12), який містить мережі (1) патрубків (2), що оточують ділянки окружності корпусу, і який містить розподільники (3) вхідного газу, з'єднані з патрубками (2), і отвори (11) для виходу газу в патрубках, спрямовані на корпус, і мережу (4, 5, 6) для розподілу газу в розподільниках, у якій мережі (1) патрубків розташовані між двома розподільниками...
