Гідророзбивач

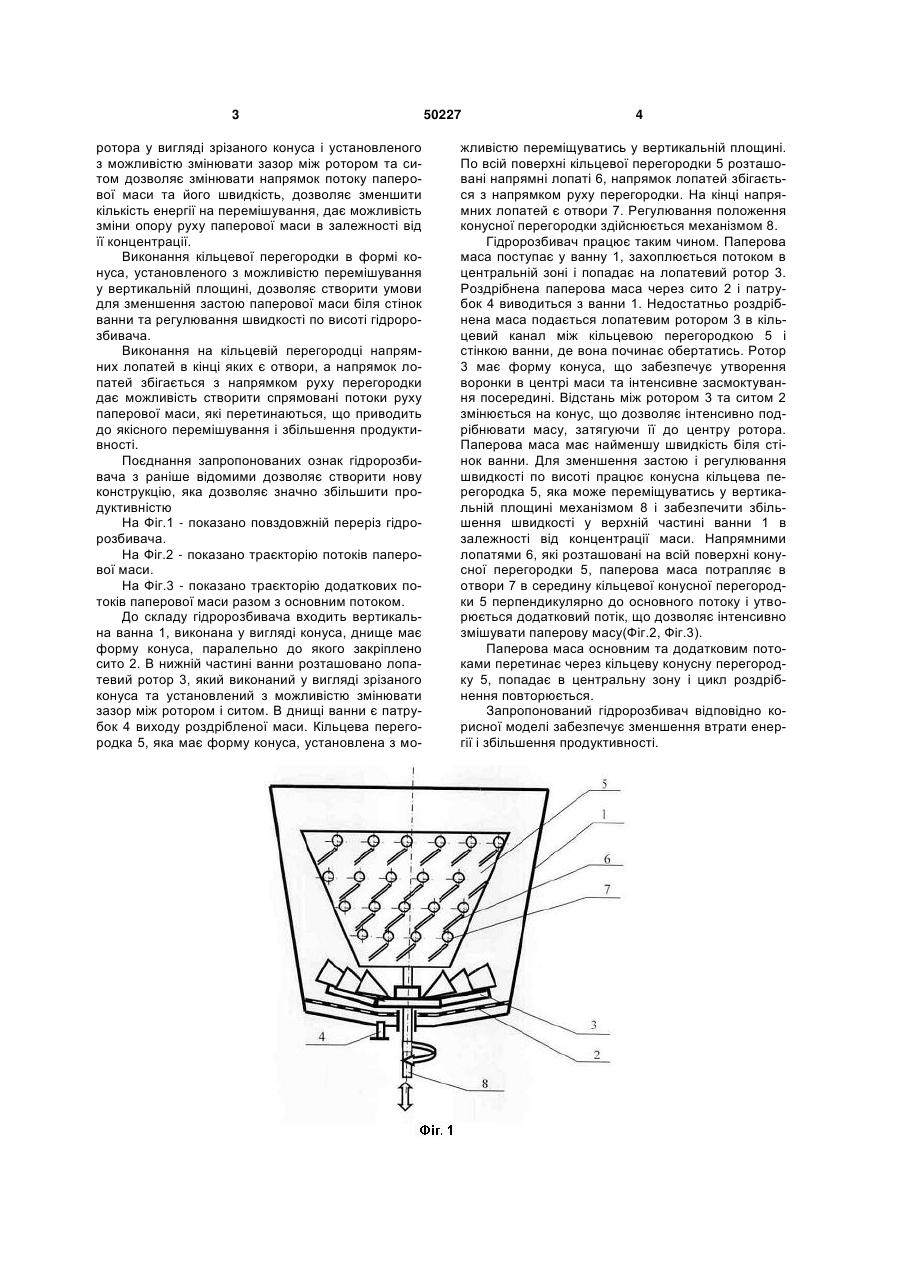

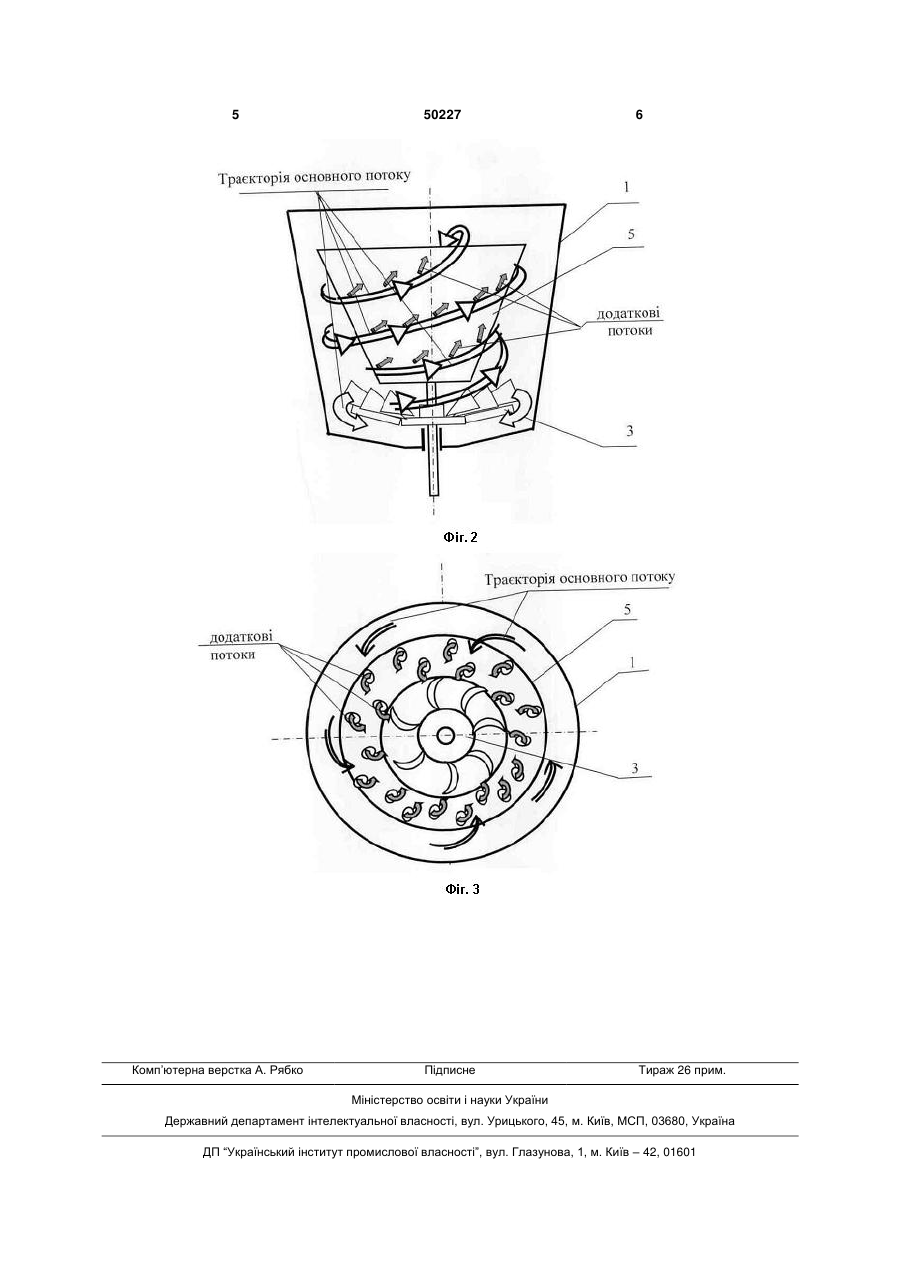

Гідророзбивач, що містить вертикальну ванну, в нижній частині якої розташовано лопатевий ротор, під яким є сито, та розміщений в днищі ванни патрубок виходу роздрібненої маси, співвісно з 3 ротора у вигляді зрізаного конуса і установленого з можливістю змінювати зазор між ротором та ситом дозволяє змінювати напрямок потоку паперової маси та його швидкість, дозволяє зменшити кількість енергії на перемішування, дає можливість зміни опору руху паперової маси в залежності від її концентрації. Виконання кільцевої перегородки в формі конуса, установленого з можливістю перемішування у вертикальній площині, дозволяє створити умови для зменшення застою паперової маси біля стінок ванни та регулювання швидкості по висоті гідророзбивача. Виконання на кільцевій перегородці напрямних лопатей в кінці яких є отвори, а напрямок лопатей збігається з напрямком руху перегородки дає можливість створити спрямовані потоки руху паперової маси, які перетинаються, що приводить до якісного перемішування і збільшення продуктивності. Поєднання запропонованих ознак гідророзбивача з раніше відомими дозволяє створити нову конструкцію, яка дозволяє значно збільшити продуктивністю На Фіг.1 - показано повздовжній переріз гідророзбивача. На Фіг.2 - показано траєкторію потоків паперової маси. На Фіг.3 - показано траєкторію додаткових потоків паперової маси разом з основним потоком. До складу гідророзбивача входить вертикальна ванна 1, виконана у вигляді конуса, днище має форму конуса, паралельно до якого закріплено сито 2. В нижній частині ванни розташовано лопатевий ротор 3, який виконаний у вигляді зрізаного конуса та установлений з можливістю змінювати зазор між ротором і ситом. В днищі ванни є патрубок 4 виходу роздрібленої маси. Кільцева перегородка 5, яка має форму конуса, установлена з мо 50227 4 жливістю переміщуватись у вертикальній площині. По всій поверхні кільцевої перегородки 5 розташовані напрямні лопаті 6, напрямок лопатей збігається з напрямком руху перегородки. На кінці напрямних лопатей є отвори 7. Регулювання положення конусної перегородки здійснюється механізмом 8. Гідророзбивач працює таким чином. Паперова маса поступає у ванну 1, захоплюється потоком в центральній зоні і попадає на лопатевий ротор 3. Роздрібнена паперова маса через сито 2 і патрубок 4 виводиться з ванни 1. Недостатньо роздрібнена маса подається лопатевим ротором 3 в кільцевий канал між кільцевою перегородкою 5 і стінкою ванни, де вона починає обертатись. Ротор 3 має форму конуса, що забезпечує утворення воронки в центрі маси та інтенсивне засмоктування посередині. Відстань між ротором 3 та ситом 2 змінюється на конус, що дозволяє інтенсивно подрібнювати масу, затягуючи її до центру ротора. Паперова маса має найменшу швидкість біля стінок ванни. Для зменшення застою і регулювання швидкості по висоті працює конусна кільцева перегородка 5, яка може переміщуватись у вертикальній площині механізмом 8 і забезпечити збільшення швидкості у верхній частині ванни 1 в залежності від концентрації маси. Напрямними лопатями 6, які розташовані на всій поверхні конусної перегородки 5, паперова маса потрапляє в отвори 7 в середину кільцевої конусної перегородки 5 перпендикулярно до основного потоку і утворюється додатковий потік, що дозволяє інтенсивно змішувати паперову масу(Фіг.2, Фіг.3). Паперова маса основним та додатковим потоками перетинає через кільцеву конусну перегородку 5, попадає в центральну зону і цикл роздрібнення повторюється. Запропонований гідророзбивач відповідно корисної моделі забезпечує зменшення втрати енергії і збільшення продуктивності. 5 Комп’ютерна верстка А. Рябко 50227 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
