Гідророзбивач

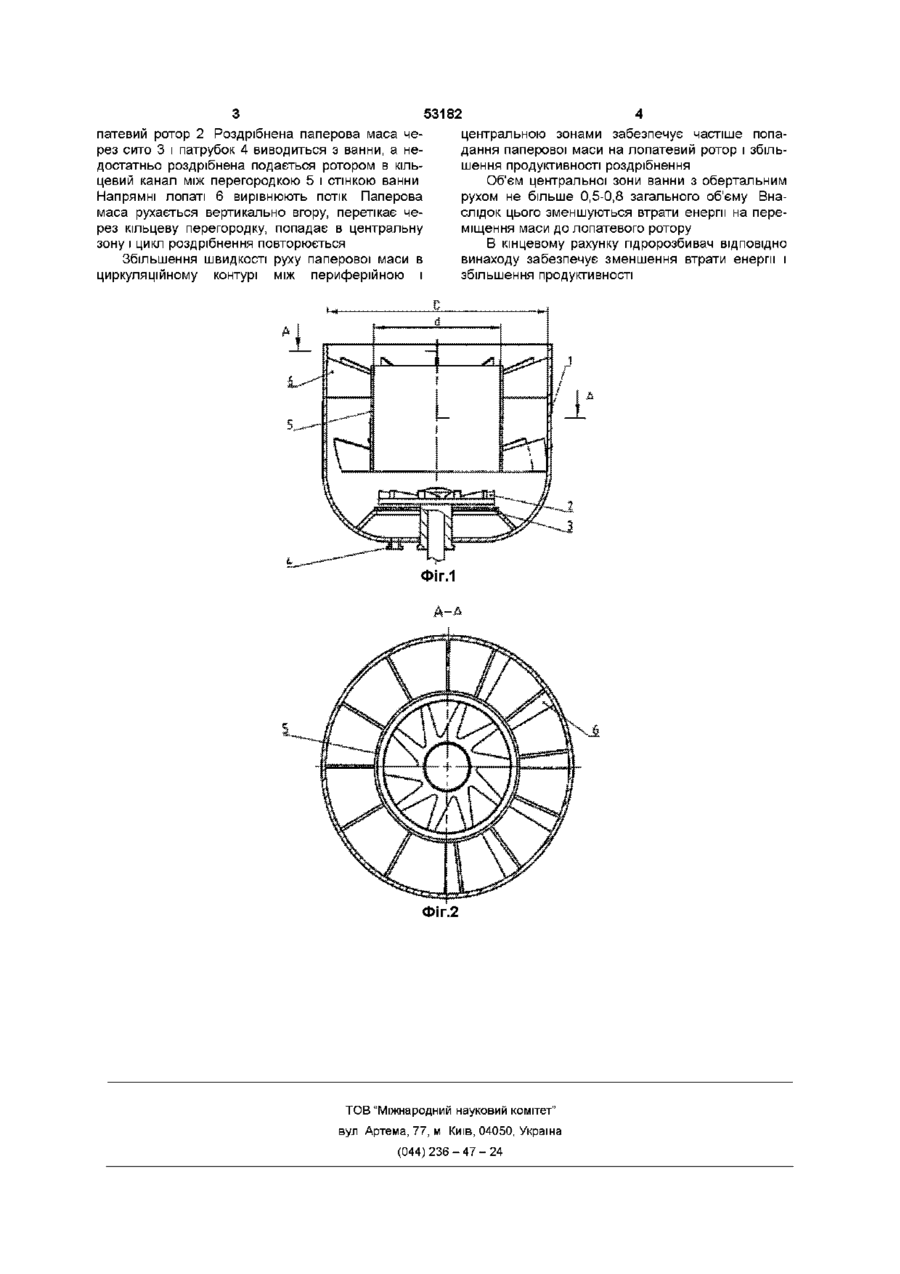

1 Гідророзбивач, що містить вертикальну ванну, лопатевий ротор, сито і патрубок виходу роздрібненої маси, який відрізняється тим, що над лопатевим ротором установлена кільцева перегородка з напрямними лопатями між перегородкою і стінкою ванни 2 Гідророзбивач за п 1, який відрізняються тим, що діаметр перегородки (0,7-0,9)D, де D - діаметр ванни Винахід відноситься до целюлозно-паперової промисловості і може бути використаний в устаткуванні роздрібнення волокнистих матеріалів Відомий гідророзбивач фірми "Блек Клаусон" ("Целюлоза Бумага Картон", 1995, №5-6, с 38) з вертикальною ванною, лопатевим ротором, ситом і патрубком виходу роздрібненої маси, в якому для частішого контакту паперової маси з ротором водокрут зміщують із центра за рахунок D-подібноі форми ванни Недоліком пдророзбивача с значні витрати енергії на обертальний рух паперової маси в ванні Відомий гідророзбивач HF-S з ротором "Shark" (рекламний проспект фірми METALEXPORT, Варшава) з вертикальною ванною, лопатевим ротором, ситом і патрубком виходу роздрібненої маси Трикутні радіальні призми на спинках покращують циркуляцію в ванні Суттєвими ознаками винаходу, збіжними з прототипом є вертикальна ванна, лопатевий ротор, сито і патрубок виходу роздрібненої маси Недоліком пдророзбивача ВІДПОВІДНО прототипу є значні втрати енергії на обертальний рух паперової маси в ванні Завдання винаходу в удосконаленні пдророзбивача з метою зменшення енерговтрат і збільшення продуктивності Поставлене завдання вирішується тим, що над лопатевим ротором установлена кільцева перегородка з напрямними лопатями між перегородкою і стінкою ванни, а також тим, що діаметр перегородки (0,7-0,9)0, де D - діаметр ванни Кільцева перегородка поділяє ванну на периферійну і центральну зони з утворенням циркуляційного контуру В периферійній зоні напрямні лопаті примушують паперову масу рухатись тільки вертикально, за рахунок чого збільшується частота подачі паперової маси на лопатевий ротор При діаметрі перегородки меншій 0,70 швидкість паперової маси в циркуляційному контурі така як в ванні без перегородки, тому установка и недоцільна При діаметрі перегородки більшій 0.9D, зменшується швидкість паперової маси і зростають втрати енергії на обертальний рух в центральній зоні, підвищується гідравлічний опір циркуляційного контуру і зменшується продуктивність пдророзбивача Тому діаметр перегородки вибирається оптимальним, чим і забезпечується зменшення енерговтрат і збільшення продуктивності пдророзбивача Внаслідок відсутності обертального руху коло стінки ванни зменшується II зношення твердими домішками в паперовій масі На фіг 1 показаний поздовжній переріз пдророзбивача, а на фіг 2 переріз А-А на фіг 1 До складу пдророзбивача входить вертикальна ванна 1, лопатевий ротор 2, сито 3, патрубок 4 виходу роздрібненої маси, кільцева перегородка 5 Між перегородкою і стінкою ванни установлені напрямні лопаті 6 Паперова маса поступає в ванну 1, захоплюється потоком в центральній зоні і попадає на ло 00 со ю 53182 патевий ротор 2 Роздрібнена паперова маса через сито 3 і патрубок 4 виводиться з ванни, а недостатньо роздрібнена подається ротором в кільцевий канал між перегородкою 5 і стінкою ванни Напрямні лопаті 6 вирівнюють потік Паперова маса рухається вертикально вгору, перетікає через кільцеву перегородку, попадає в центральну зону і цикл роздрібнення повторюється Збільшення швидкості руху паперової маси в циркуляційному контурі між периферійною і центральною зонами забезпечує частіше попадання паперової маси на лопатевий ротор і збільшення продуктивності роздрібнення Об'єм центральної зони ванни з обертальним рухом не більше 0,5-0,8 загального об'єму Внаслідок цього зменшуються втрати енергії на переміщення маси до лопатевого ротору В кінцевому рахунку гідророзбивач ВІДПОВІДНО винаходу забезпечує зменшення втрати енергії і збільшення продуктивності ФІГ.1 ФІГ.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
