Деталь паркетної підлоги

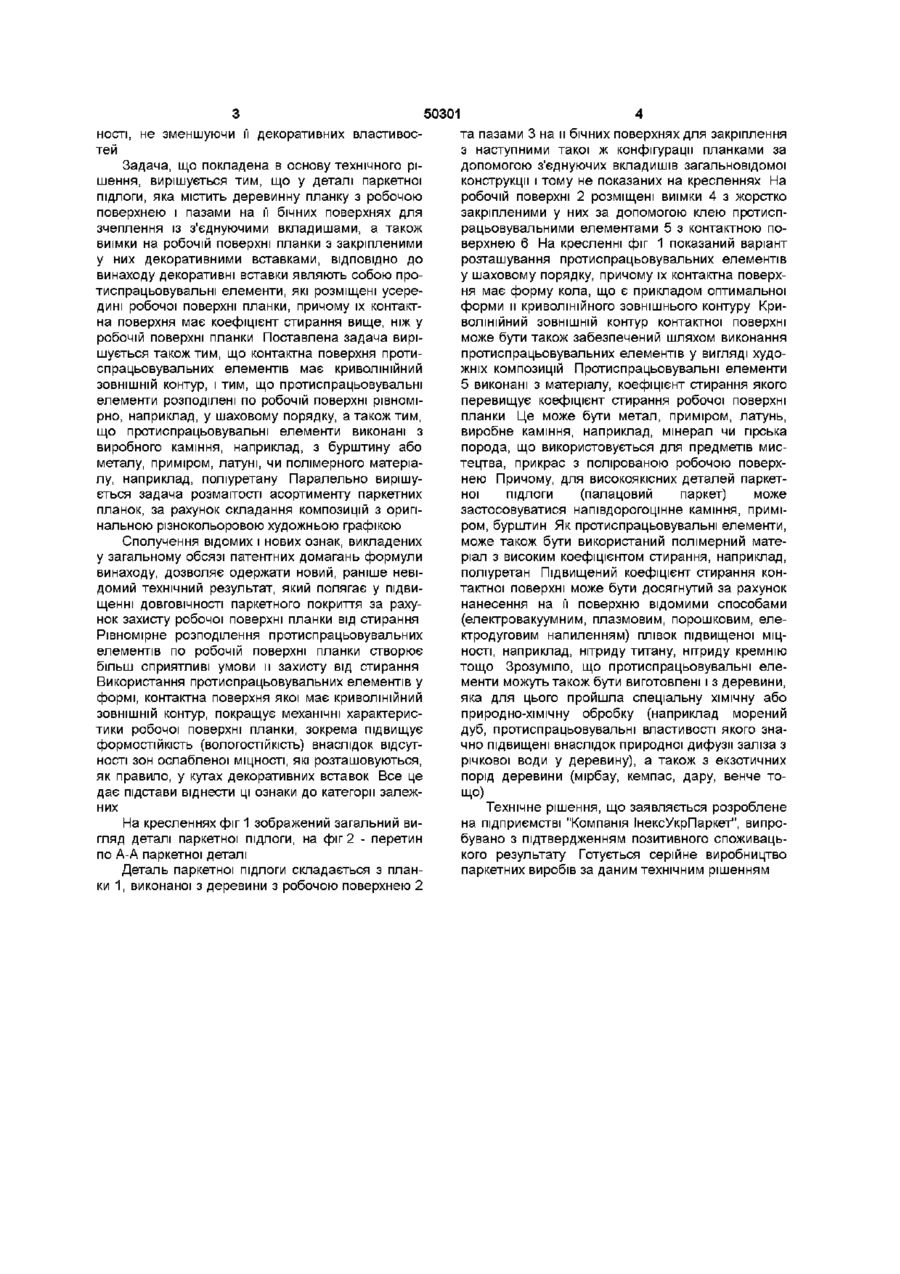

1 Деталь паркетної підлоги, яка містить деревинну планку з робочою поверхнею і пазами на її бічних поверхнях для зчеплення із з'єднуючими вкладишами, а також виїмки на робочій поверхні планки з закріпленими у них декоративними вставками, яка відрізняється тим, що декоративні вставки являють собою протиспрацьовувальні елементи, які розміщені усередині робочої поверхні планки, причому їх контактна поверхня має коефіцієнт стирання вище, ніж у робочій поверхні планки Технічне рішення, що заявляється, відноситься до виробництва будівельних матеріалів, зокрема, паркетних виробів і може бути використане для виготовлення високоякісних підлогових покрить або облицьовування внутрішніх поверхонь приміщень На сучасній стадії розробок високоякісних будівельних матеріалів все більша увага приділяється підвищенню їх ЗНОСОСТІЙКОСТІ з одночасним збе реженням високих декоративно-художніх властивостей ВІДОМІ паркетні покриття, що складаються з набору паркетних деталей, кожна із яких являє собою прямокутну паркетну планку із деревини, бічні поверхні якої мають пази під з'єднувальні елементи у вигляді монтажної рейки, (див патент Російської Федерації № 2049661, кл 2049661, кл В 27 М 3/06 1994р) Недоліком відомої паркетної планки є її низька протиспрацьовувальна МІЦНІСТЬ, МОЖЛИВІСТЬ появ лення тріщин, сколювання волокон деревини, що відбивається на довготривалості експлуатації підлоги Найбільш близьким аналогом за технічною суттю та технічному результаті, що досягається, є 2 Деталь по п 1, яка відрізняється тим, що контактна поверхня протиспрацьовувальних елементів має криволінійний ЗОВНІШНІЙ контур 3 Деталь по пп 1, 2, яка відрізняється тим, що протиспрацьовувальні елементи розподілені по робочій поверхні рівномірно, наприклад, у шаховому порядку 4 Деталь по пп 1 - 3, яка відрізняється тим, що протиспрацьовувальні елементи виконані з виробного каміння, наприклад бурштину 5 Деталь по пп 1 - 3, яка відрізняється тим, що протиспрацьовувальні елементи виконані з металу, наприклад латуні 6 Деталь по пп 1 - 3, яка відрізняється тим, що протиспрацьовувальні елементи виконані з полімерного матеріалу, наприклад поліуретану модуль паркету, який являє собою планку з твердолистяної породи деревини, на бічних поверхнях якої виконані пази для розміщення у них з'єднуючих вкладишів, на робочій поверхні планки виконані виїмки для розміщення у них декоративних елементів, які виготовлені з твердолистяних порід деревини та відрізняються від матеріалу паркетної планки фактурою або кольором деревини (Див заявку на патент України на корисну модель № 2001053117) Відоме технічне рішення, яке вибране за прототип, здебільшого передбачає художній ефект та зберігає ЗНОСОСТІЙКІСТЬ і тривалий термін служби паркетного покриття внаслідок виготовлення паркетної планки та декоративних елементів з твердолистяних порід деревини, але не підвищує її експлуатаційні характеристики Це пов'язано з тим, що декоративні елементи виготовлені з матеріалу, контактна поверхня якого характеризується рівноцінним з робочою поверхнею планки коефіцієнтом стираності та розташовані по її периферії Задачею винаходу є зменшення зносу паркетної планки, а отже, збільшення її ДОВГОВІЧНОСТІ за рахунок покращання механічних характеристик робочої поверхні, насамперед коефіцієнту стира О со о Ю 50301 та пазами 3 на и бічних поверхнях для закріплення ності, не зменшуючи її декоративних властивосз наступними такої ж конфігурації планками за тей допомогою з'єднуючих вкладишів загальновідомої Задача, що покладена в основу технічного ріконструкції і тому не показаних на кресленнях На шення, вирішується тим, що у деталі паркетної робочій поверхні 2 розміщені виїмки 4 з жорстко підлоги, яка містить деревинну планку з робочою закріпленими у них за допомогою клею протиспповерхнею і пазами на її бічних поверхнях для рацьовувальними елементами 5 з контактною позчеплення із з'єднуючими вкладишами, а також верхнею 6 На кресленні фіг 1 показаний варіант виїмки на робочій поверхні планки з закріпленими розташування протиспрацьовувальних елементів у них декоративними вставками, ВІДПОВІДНО ДО у шаховому порядку, причому їх контактна поверхвинаходу декоративні вставки являють собою проня має форму кола, що є прикладом оптимальної тиспрацьовувальні елементи, які розміщені усереформи и криволінійного зовнішнього контуру Кридині робочої поверхні планки, причому їх контактволінійний ЗОВНІШНІЙ контур контактної поверхні на поверхня має коефіцієнт стирання вище, ніж у може бути також забезпечений шляхом виконання робочій поверхні планки Поставлена задача виріпротиспрацьовувальних елементів у вигляді худошується також тим, що контактна поверхня протижніх композицій Протиспрацьовувальні елементи спрацьовувальних елементів має криволінійний 5 виконані з матеріалу, коефіцієнт стирання якого ЗОВНІШНІЙ контур, і тим, що протиспрацьовувальні перевищує коефіцієнт стирання робочої поверхні елементи розподілені по робочій поверхні рівноміпланки Це може бути метал, приміром, латунь, рно, наприклад, у шаховому порядку, а також тим, виробне каміння, наприклад, мінерал чи гірська що протиспрацьовувальні елементи виконані з порода, що використовується для предметів мисвиробного каміння, наприклад, з бурштину або тецтва, прикрас з полірованою робочою поверхметалу, приміром, латуні, чи полімерного матеріанею Причому, для високоякісних деталей паркетлу, наприклад, поліуретану Паралельно вирішуної підлоги (палацовий паркет) може ється задача розмаїтості асортименту паркетних застосовуватися напівдорогоцінне каміння, приміпланок, за рахунок складання композицій з оригіром, бурштин Як протиспрацьовувальні елементи, нальною різнокольоровою художньою графікою може також бути використаний полімерний матеСполучення відомих і нових ознак, викладених ріал з високим коефіцієнтом стирання, наприклад, у загальному обсязі патентних домагань формули поліуретан Підвищений коефіцієнт стирання конвинаходу, дозволяє одержати новий, раніше невітактної поверхні може бути досягнутий за рахунок домий технічний результат, який полягає у підвинанесення на її поверхню відомими способами щенні ДОВГОВІЧНОСТІ паркетного покриття за раху(електровакуумним, плазмовим, порошковим, еленок захисту робочої поверхні планки від стирання ктродуговим напиленням) плівок підвищеної МІЦРівномірне розподілення протиспрацьовувальних НОСТІ, наприклад, нітриду титану, нітриду кремнію елементів по робочій поверхні планки створює тощо Зрозуміло, що протиспрацьовувальні елебільш сприятливі умови и захисту від стирання менти можуть також бути виготовлені і з деревини, Використання протиспрацьовувальних елементів у яка для цього пройшла спеціальну хімічну або формі, контактна поверхня якої має криволінійний природно-хімічну обробку (наприклад морений ЗОВНІШНІЙ контур, покращує механічні характерисдуб, протиспрацьовувальні властивості якого знатики робочої поверхні планки, зокрема підвищує чно підвищені внаслідок природної дифузії заліза з формостійкість (ВОЛОГОСТІЙКІСТЬ) внаслідок відсутрічкової води у деревину), а також з екзотичних ності зон ослабленої МІЦНОСТІ, ЯКІ розташовуються, порід деревини (мірбау, кемпас, дару, венче тояк правило, у кутах декоративних вставок Все це що) дає підстави віднести ці ознаки до категорії залежних Технічне рішення, що заявляється розроблене На кресленнях фіг 1 зображений загальний вигляд деталі паркетної підлоги, на фіг 2 - перетин по А-А паркетної деталі Деталь паркетної підлоги складається з планки 1, виконаної з деревини з робочою поверхнею 2 на підприємстві "Компанія ІнексУкрПаркет", випробувано з підтвердженням позитивного споживацького результату Готується серійне виробництво паркетних виробів за даним технічним рішенням 50301 4:5 -І' і L о о в "о і - О-- ©-- 1 о О 0 о 0і Фіг 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
