Застосування металокерамічних твердих сплавів для виготовлення пластин для футерування матриць прес-форм

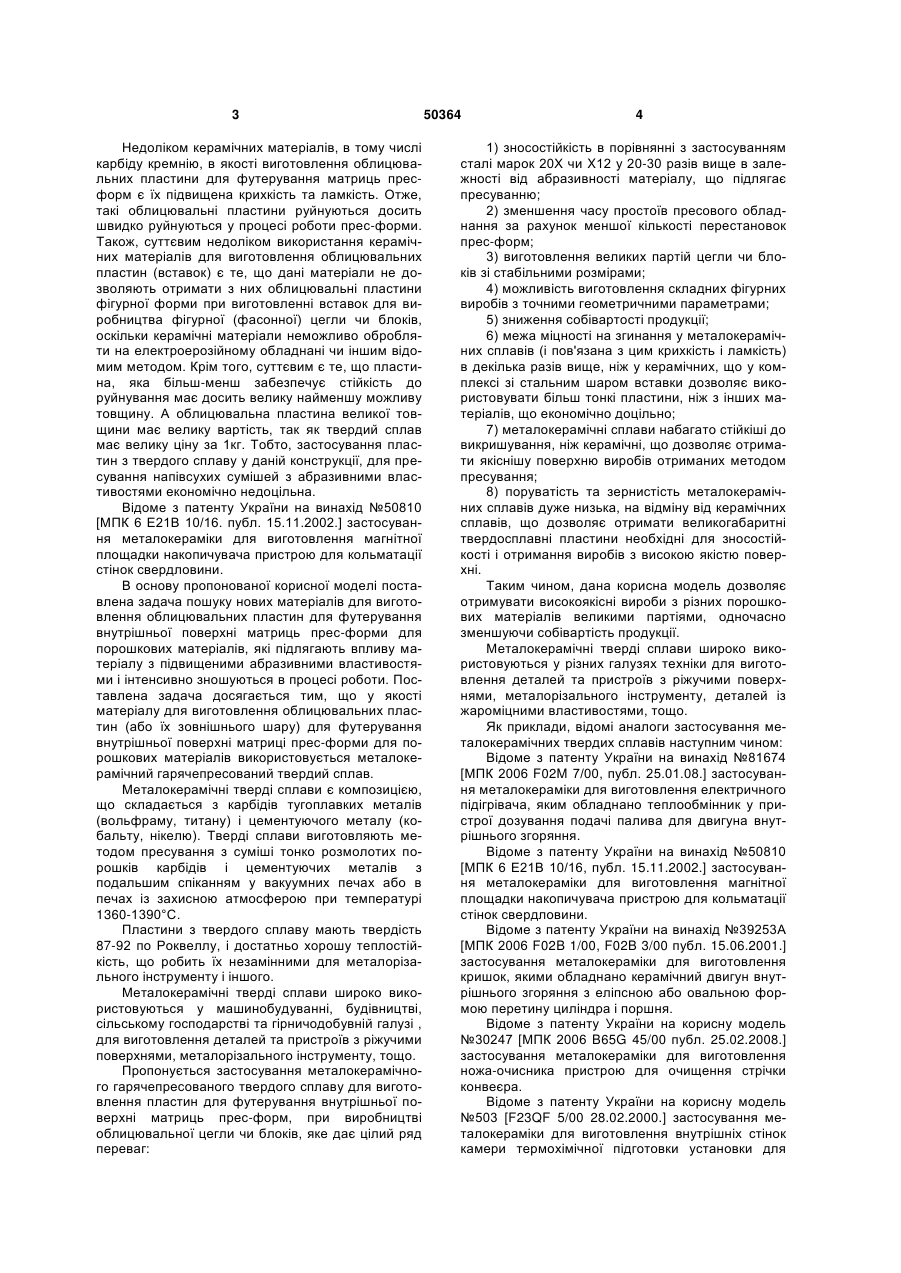

Застосування металокерамічних твердих сплавів як матеріалу для виготовлення пластин для футерування матриць прес-форм. (19) (21) u200911027 (22) 02.11.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ЮСУБОВ САРАХАД ГАДЖИМАМУДОВИЧ 3 Недоліком керамічних матеріалів, в тому числі карбіду кремнію, в якості виготовлення облицювальних пластини для футерування матриць пресформ є їх підвищена крихкість та ламкість. Отже, такі облицювальні пластини руйнуються досить швидко руйнуються у процесі роботи прес-форми. Також, суттєвим недоліком використання керамічних матеріалів для виготовлення облицювальних пластин (вставок) є те, що дані матеріали не дозволяють отримати з них облицювальні пластини фігурної форми при виготовленні вставок для виробництва фігурної (фасонної) цегли чи блоків, оскільки керамічні матеріали неможливо обробляти на електроерозійному обладнані чи іншим відомим методом. Крім того, суттєвим є те, що пластина, яка більш-менш забезпечує стійкість до руйнування має досить велику найменшу можливу товщину. А облицювальна пластина великої товщини має велику вартість, так як твердий сплав має велику ціну за 1кг. Тобто, застосування пластин з твердого сплаву у даній конструкції, для пресування напівсухих сумішей з абразивними властивостями економічно недоцільна. Відоме з патенту України на винахід №50810 [МПК 6 Е21В 10/16. публ. 15.11.2002.] застосування металокераміки для виготовлення магнітної площадки накопичувача пристрою для кольматації стінок свердловини. В основу пропонованої корисної моделі поставлена задача пошуку нових матеріалів для виготовлення облицювальних пластин для футерування внутрішньої поверхні матриць прес-форми для порошкових матеріалів, які підлягають впливу матеріалу з підвищеними абразивними властивостями і інтенсивно зношуються в процесі роботи. Поставлена задача досягається тим, що у якості матеріалу для виготовлення облицювальних пластин (або їх зовнішнього шару) для футерування внутрішньої поверхні матриці прес-форми для порошкових матеріалів використовується металокерамічний гарячепресований твердий сплав. Металокерамічні тверді сплави є композицією, що складається з карбідів тугоплавких металів (вольфраму, титану) і цементуючого металу (кобальту, нікелю). Тверді сплави виготовляють методом пресування з суміші тонко розмолотих порошків карбідів і цементуючих металів з подальшим спіканням у вакуумних печах або в печах із захисною атмосферою при температурі 1360-1390°С. Пластини з твердого сплаву мають твердість 87-92 по Роквеллу, і достатньо хорошу теплостійкість, що робить їх незамінними для металорізального інструменту і іншого. Металокерамічні тверді сплави широко використовуються у машинобудуванні, будівництві, сільському господарстві та гірничодобувній галузі , для виготовлення деталей та пристроїв з ріжучими поверхнями, металорізального інструменту, тощо. Пропонується застосування металокерамічного гарячепресованого твердого сплаву для виготовлення пластин для футерування внутрішньої поверхні матриць прес-форм, при виробництві облицювальної цегли чи блоків, яке дає цілий ряд переваг: 50364 4 1) зносостійкість в порівнянні з застосуванням сталі марок 20Х чи X12 у 20-30 разів вище в залежності від абразивності матеріалу, що підлягає пресуванню; 2) зменшення часу простоїв пресового обладнання за рахунок меншої кількості перестановок прес-форм; 3) виготовлення великих партій цегли чи блоків зі стабільними розмірами; 4) можливість виготовлення складних фігурних виробів з точними геометричними параметрами; 5) зниження собівартості продукції; 6) межа міцності на згинання у металокерамічних сплавів (і пов'язана з цим крихкість і ламкість) в декілька разів вище, ніж у керамічних, що у комплексі зі стальним шаром вставки дозволяє використовувати більш тонкі пластини, ніж з інших матеріалів, що економічно доцільно; 7) металокерамічні сплави набагато стійкіші до викришування, ніж керамічні, що дозволяє отримати якіснішу поверхню виробів отриманих методом пресування; 8) поруватість та зернистість металокерамічних сплавів дуже низька, на відміну від керамічних сплавів, що дозволяє отримати великогабаритні твердосплавні пластини необхідні для зносостійкості і отримання виробів з високою якістю поверхні. Таким чином, дана корисна модель дозволяє отримувати високоякісні вироби з різних порошкових матеріалів великими партіями, одночасно зменшуючи собівартість продукції. Металокерамічні тверді сплави широко використовуються у різних галузях техніки для виготовлення деталей та пристроїв з ріжучими поверхнями, металорізального інструменту, деталей із жароміцними властивостями, тощо. Як приклади, відомі аналоги застосування металокерамічних твердих сплавів наступним чином: Відоме з патенту України на винахід №81674 [МПК 2006 F02M 7/00, публ. 25.01.08.] застосування металокераміки для виготовлення електричного підігрівача, яким обладнано теплообмінник у пристрої дозування подачі палива для двигуна внутрішнього згоряння. Відоме з патенту України на винахід №50810 [МПК 6 Е21В 10/16, публ. 15.11.2002.] застосування металокераміки для виготовлення магнітної площадки накопичувача пристрою для кольматації стінок свердловини. Відоме з патенту України на винахід №39253А [МПК 2006 F02B 1/00, F02B 3/00 публ. 15.06.2001.] застосування металокераміки для виготовлення кришок, якими обладнано керамічний двигун внутрішнього згоряння з еліпсною або овальною формою перетину циліндра і поршня. Відоме з патенту України на корисну модель №30247 [МПК 2006 B65G 45/00 публ. 25.02.2008.] застосування металокераміки для виготовлення ножа-очисника пристрою для очищення стрічки конвеєра. Відоме з патенту України на корисну модель №503 [F23QF 5/00 28.02.2000.] застосування металокераміки для виготовлення внутрішніх стінок камери термохімічної підготовки установки для 5 50364 плазмового розпалу та стабілізації горіння пиловугільного факелу. Відоме з патенту України на винахід №77077 (МПК 2006 В29С 45/00 16.10.2006.) застосування металокераміки при виготовленні частин пристрою для обробки заготовок із термопластичного матеріалу. Комп’ютерна верстка Г. Паяльніков 6 Відповідність даної корисної моделі критерію патентоздатності «промислова придатність» не викликає сумнівів, оскільки вона придатна для широкого використання у прес-формах, підтверджується вказаними прикладами використання, перевіреними на практиці на опитних зразках. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
