Спосіб поверхневого зміцнення ріжучих пластин з твердих сплавів

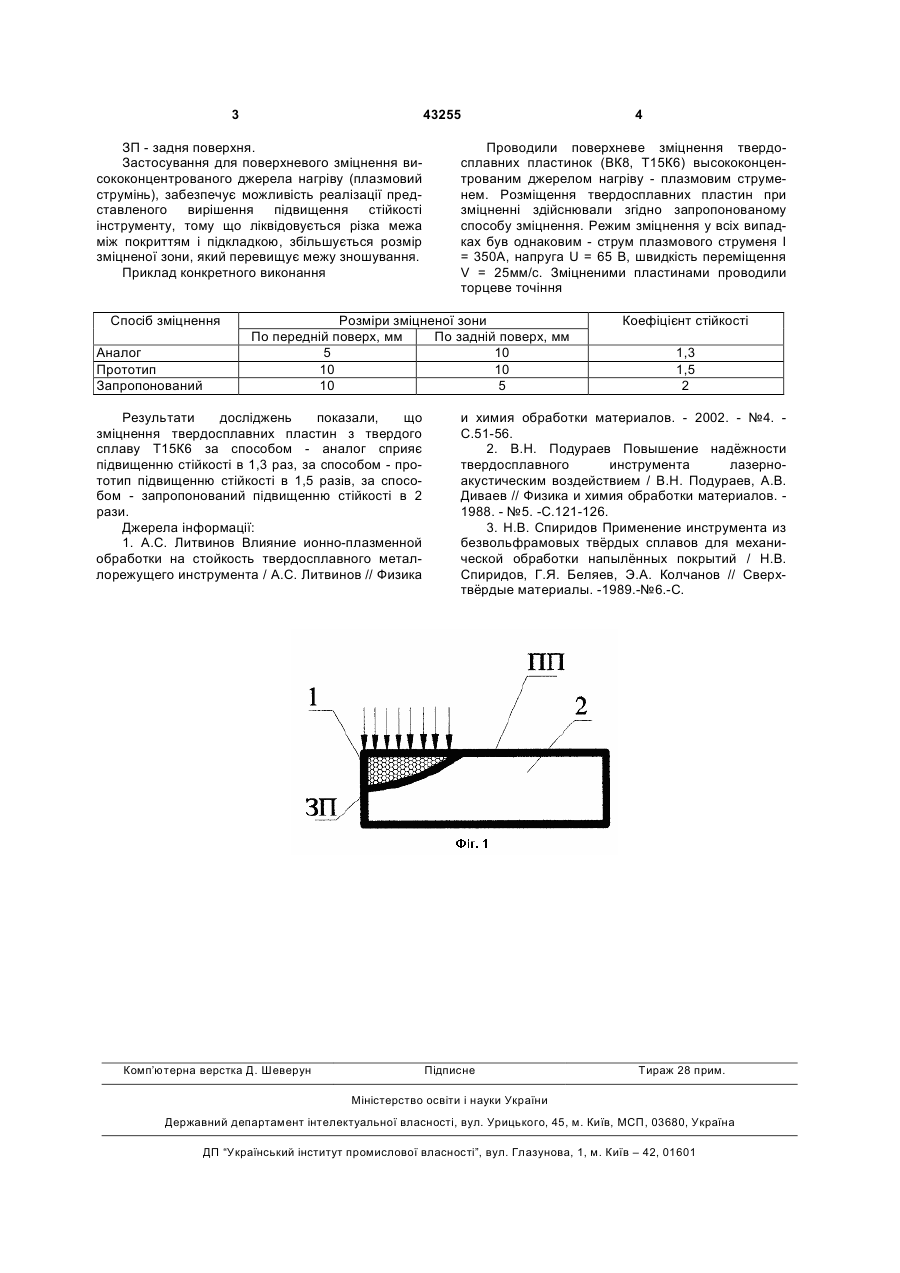

Спосіб поверхневого зміцнення ріжучих пластин з твердих сплавів, при якому діють на оброблювану поверхню висококонцентрованим джерелом нагріву, який відрізняється тим, що обробку здійснюють передньої поверхні ріжучої пластини плазмовим струменем під прямим кутом. (19) (21) u200902300 (22) 16.03.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) САМОТУГІН СЕРГІЙ САВЕЛІЙОВИЧ, САМОТУГІНА ЮЛІЯ СЕРГІЇВНА, КУДІНОВА КАТЕРИНА ВІТАЛІЇВНА 3 43255 ЗП - задня поверхня. Застосування для поверхневого зміцнення висококонцентрованого джерела нагріву (плазмовий струмінь), забезпечує можливість реалізації представленого вирішення підвищення стійкості інструменту, тому що ліквідовується різка межа між покриттям і підкладкою, збільшується розмір зміцненої зони, який перевищує межу зношування. Приклад конкретного виконання Спосіб зміцнення Аналог Прототип Запропонований Проводили поверхневе зміцнення твердосплавних пластинок (ВК8, Т15К6) высококонцентрованим джерелом нагріву - плазмовим струменем. Розміщення твердосплавних пластин при зміцненні здійснювали згідно запропонованому способу зміцнення. Режим зміцнення у всіх випадках був однаковим - струм плазмового струменя I = 350А, напруга U = 65 В, швидкість переміщення V = 25мм/с. Зміцненими пластинами проводили торцеве точіння Розміри зміцненої зони По передній поверх, мм По задній поверх, мм 5 10 10 10 10 5 Результати досліджень показали, що зміцнення твердосплавних пластин з твердого сплаву Т15К6 за способом - аналог сприяє підвищенню стійкості в 1,3 раз, за способом - прототип підвищенню стійкості в 1,5 разів, за способом - запропонований підвищенню стійкості в 2 рази. Джерела інформації: 1. А.С. Литвинов Влияние ионно-плазменной обработки на стойкость твердосплавного металлорежущего инструмента / А.С. Литвинов // Физика Комп’ютерна верстка Д. Шеверун 4 Коефіцієнт стійкості 1,3 1,5 2 и химия обработки материалов. - 2002. - №4. С.51-56. 2. В.Н. Подураев Повышение надёжности твердосплавного инструмента лазерноакустическим воздействием / В.Н. Подураев, А.В. Диваев // Физика и химия обработки материалов. 1988. - №5. -С.121-126. 3. Н.В. Спиридов Применение инструмента из безвольфрамовых твёрдых сплавов для механической обработки напылённых покрытий / Н.В. Спиридов, Г.Я. Беляев, Э.А. Колчанов // Сверхтвёрдые материалы. -1989.-№6.-С. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
