Трансформаторна підстанція

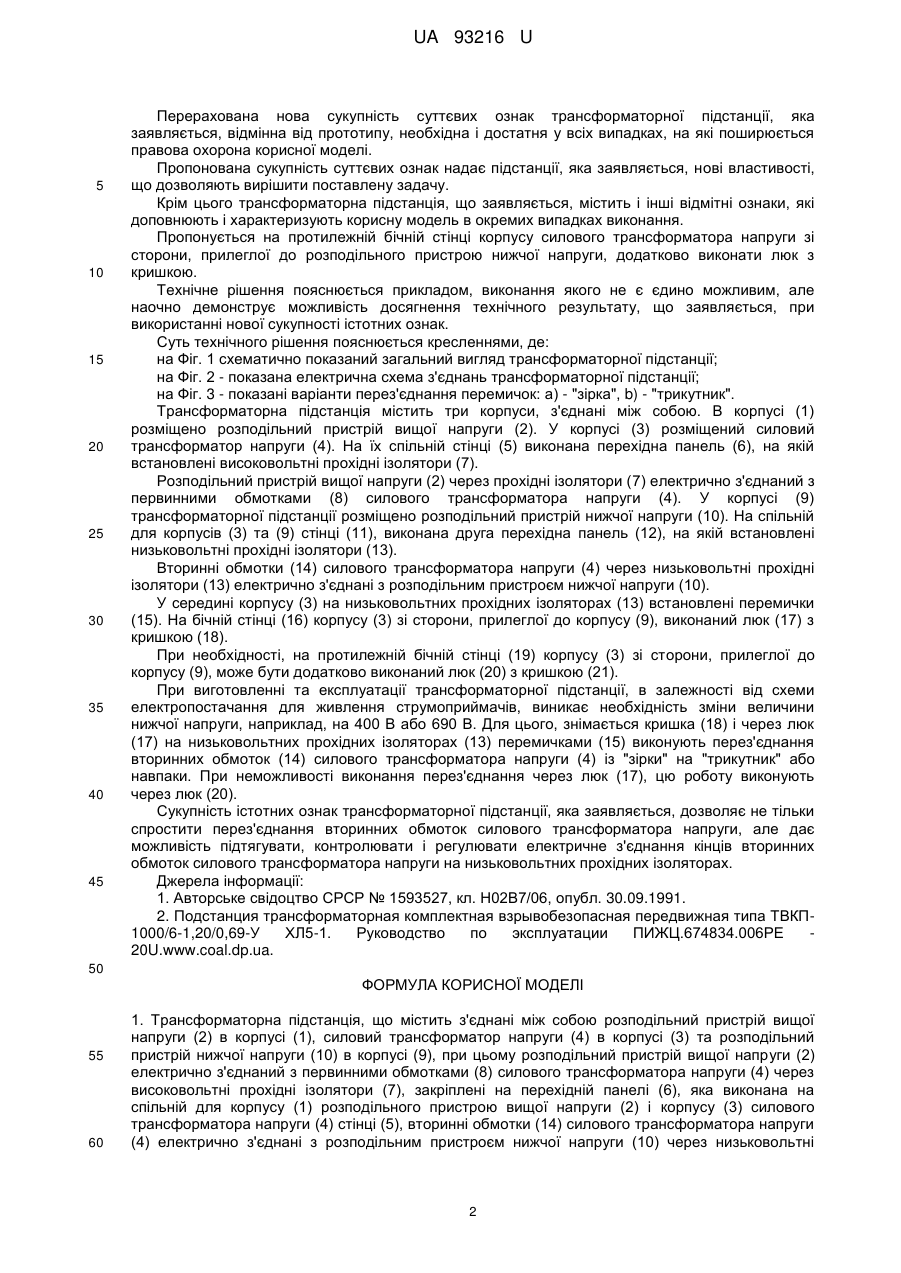

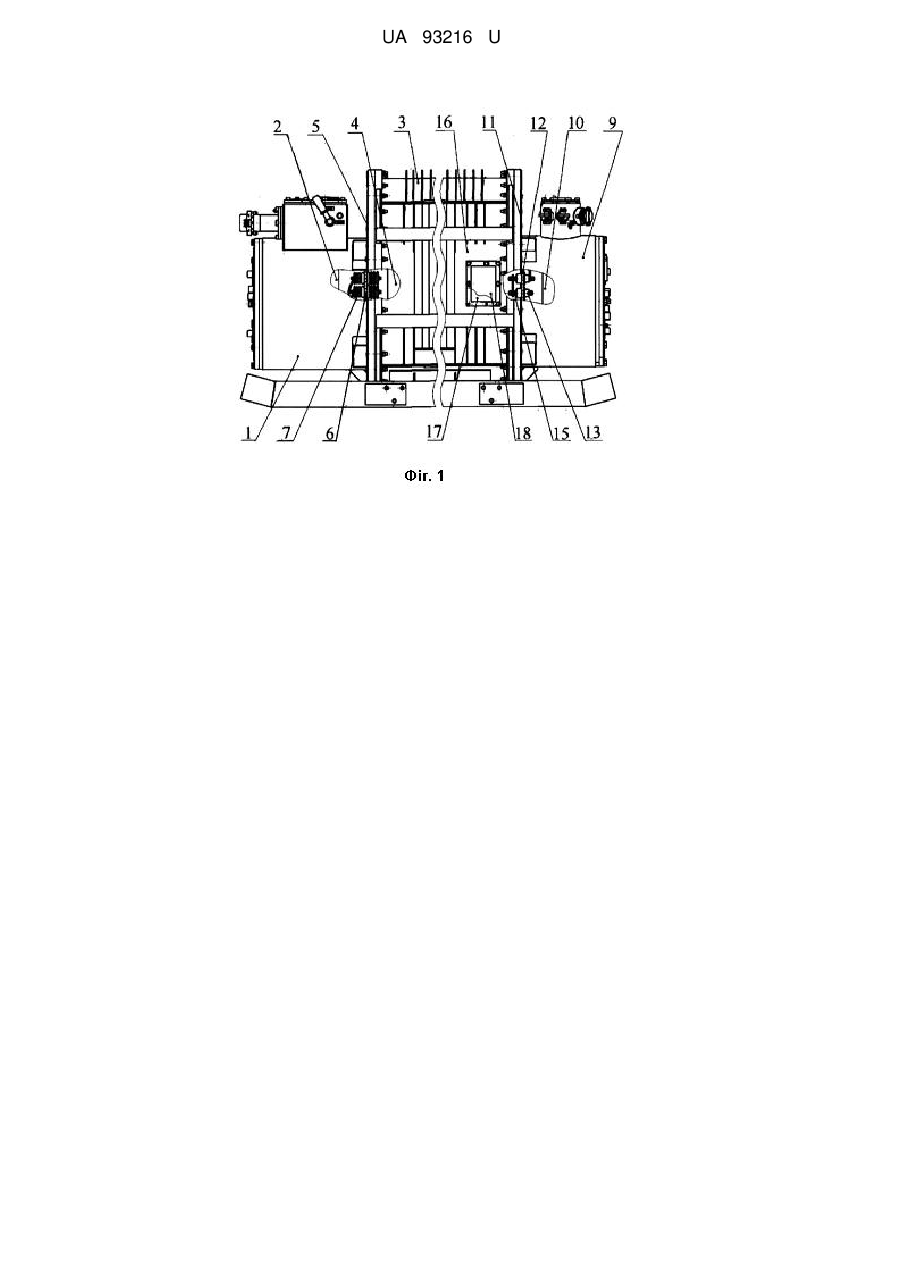

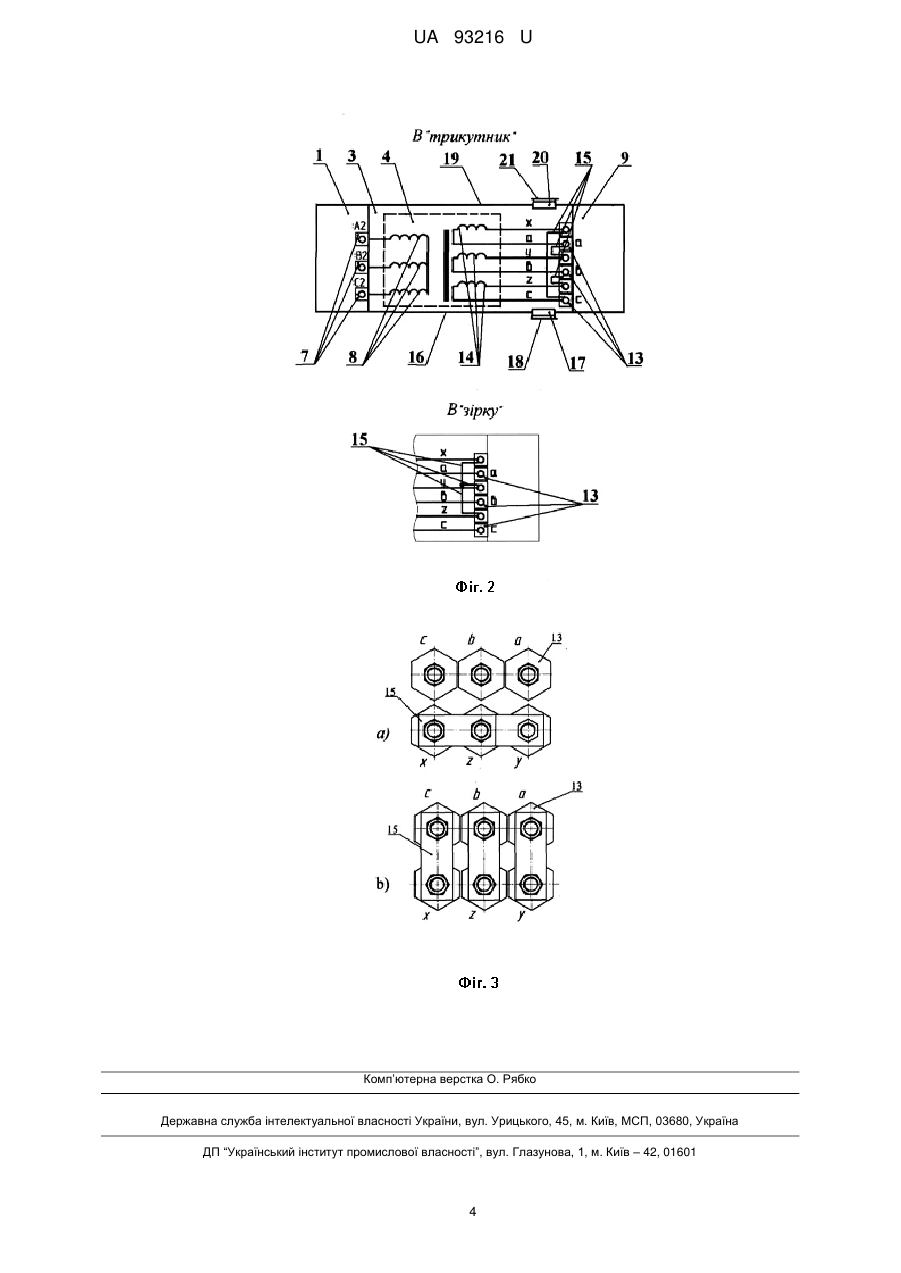

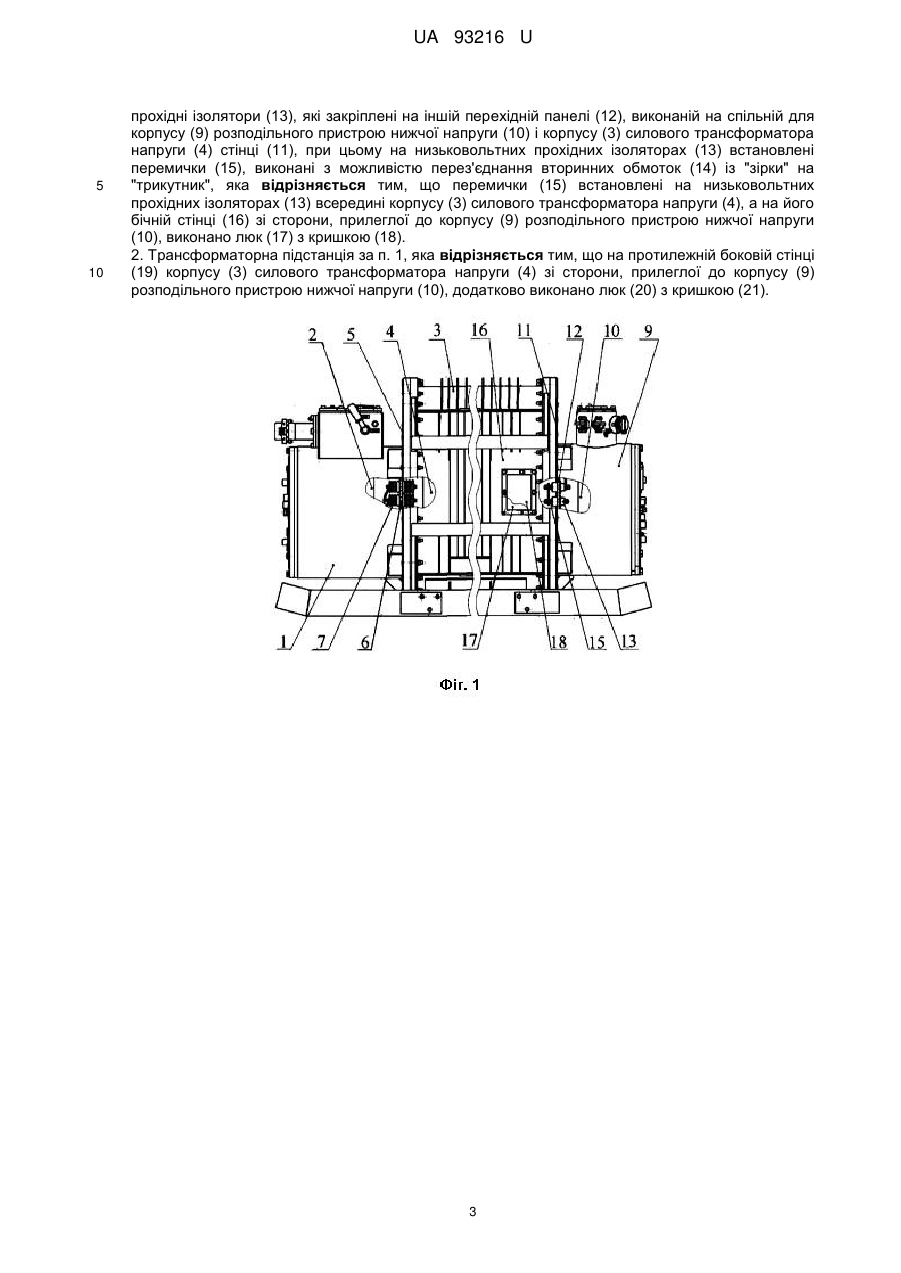

Реферат: UA 93216 U UA 93216 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки і може бути використана в пристроях для розподілу електричної енергії, в тому числі у вибухозахищених пересувних трансформаторних підстанціях, які працюють у вибухонебезпечних середовищах, наприклад в шахтах і рудниках. З рівня техніки відома трансформаторна підстанція [1|, яка містить чотири послідовно з'єднані між собою вибухонепроникні самостійні корпусні блоки: - розподільний пристрій вищої напруги; - силовий трансформатор; - пристрій перез'єднання; - розподільний пристрій нижчої напруги. Наявність у трансформаторній підстанції корпусного блока перез'єднання дозволяє, при необхідності, мати вільний доступ до низьковольтних прохідних ізоляторів. Це необхідно для перез'єднання вторинних обмоток силового трансформатора напруги із "зірки" на "трикутник". Перез'єднання виконується за допомогою перемичок на низьковольтних прохідних ізоляторах. Однак така конструкція трансформаторної підстанції збільшує її трудомісткість виготовлення, габарити і вагу. Як прототип з рівня техніки вибраний найближчий аналог, що співпадає з за більшістю істотних ознак. Прототип являє собою трансформаторну підстанцію, виконану із з'єднаних між собою трьох корпусів, з розміщеними в них електротехнічними пристроями [2]. У першому корпусі розміщено розподільний пристрій вищої напруги. У другому корпусі розміщений силовий трансформатор напруги. Розподільний пристрій вищої напруги електрично з'єднаний через високовольтні прохідні ізолятори з первинними обмотками цього трансформатора. Високовольтні прохідні ізолятори закріплені на перехідній панелі, встановленій на спільній для першого і другого корпусів стінці. У третьому корпусі розміщено розподільний пристрій нижчої напруги. Вторинні обмотки силового трансформатора напруги електрично з'єднані через низьковольтні прохідні ізолятори з розподільним пристроєм нижчої напруги. Низьковольтні прохідні ізолятори закріплені на іншій перехідній панелі, встановленій на спільній для другого і третього корпусів стінці. На низьковольтних прохідних ізоляторах встановлені перемички, виконані з можливістю перез'єднання вторинних обмоток силового трансформатора напруги із "зірки" на "трикутник". Перемички встановлені на низьковольтних прохідних ізоляторах зі сторони третього корпусу. Однак такій конструкції підстанції притаманні наступні недоліки. Щоб у процесі експлуатації переключити перемичками вторинні обмотки силового трансформатора напруги із "зірки" на "трикутник", необхідний доступ до панелі, на якій закріплені низьковольтні прохідні ізолятори. У такій конструкції трансформаторної підстанції доступ можливий тільки після повного демонтажу електротехнічних пристроїв, розміщених в корпусі розподільного пристрою нижчої напруги. Крім цього відсутній доступ до низьковольтних прохідних ізоляторів з боку силового трансформатора напруги. Технічною задачею запропонованої корисної моделі є створення простої у виготовленні і зручної в експлуатації трансформаторної підстанції. Технічний результат, який буде отримано від реалізації технічного рішення, що заявляється, полягає у простоті і зручності перез'єднання вторинних обмоток силового трансформатора напруги із "зірки" на "трикутник". Поставлена технічна задача вирішується наступним чином. Аналогічно відомому, заявляється трансформаторна підстанція, яка містить з'єднані між собою корпус з розподільним пристроєм вищої напруги, корпус з силовим трансформатором напруги і корпус з розподільним пристроєм нижчої напруги. Розподільний пристрій вищої напруги електрично з'єднаний з первинними обмотками силового трансформатора напруги через високовольтні прохідні ізолятори. Ці ізолятори закріплені на перехідній панелі, встановленій на спільній для корпуса розподільного пристрою вищої напруги і силового трансформатора напруги стінці. Вторинні обмотки силового трансформатора напруги електрично з'єднані з розподільним пристроєм нижчої напруги. З'єднання виконано через низьковольтні прохідні ізолятори. Ці ізолятори закріплені на іншій перехідній панелі, встановленій на спільній для корпуса розподільного пристрою нижчої напруги і силового трансформатора напруги стінці. На низьковольтних прохідних ізоляторах встановлені перемички, виконані з можливістю перез'єднання вторинних обмоток трансформатора із "зірки" на "трикутник". Але на відміну від прототипу, пропонується перемички встановити на низьковольтних прохідних ізоляторах у середині корпуса силового трансформатора напруги, на бічній стінці якого зі сторони, прилеглої до корпусу розподільного пристрою нижчої напруги, також пропонується виконати люк з кришкою. 1 UA 93216 U 5 10 15 20 25 30 35 40 45 Перерахована нова сукупність суттєвих ознак трансформаторної підстанції, яка заявляється, відмінна від прототипу, необхідна і достатня у всіх випадках, на які поширюється правова охорона корисної моделі. Пропонована сукупність суттєвих ознак надає підстанції, яка заявляється, нові властивості, що дозволяють вирішити поставлену задачу. Крім цього трансформаторна підстанція, що заявляється, містить і інші відмітні ознаки, які доповнюють і характеризують корисну модель в окремих випадках виконання. Пропонується на протилежній бічній стінці корпусу силового трансформатора напруги зі сторони, прилеглої до розподільного пристрою нижчої напруги, додатково виконати люк з кришкою. Технічне рішення пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення технічного результату, що заявляється, при використанні нової сукупності істотних ознак. Суть технічного рішення пояснюється кресленнями, де: на Фіг. 1 схематично показаний загальний вигляд трансформаторної підстанції; на Фіг. 2 - показана електрична схема з'єднань трансформаторної підстанції; на Фіг. 3 - показані варіанти перез'єднання перемичок: а) - "зірка", b) - "трикутник". Трансформаторна підстанція містить три корпуси, з'єднані між собою. В корпусі (1) розміщено розподільний пристрій вищої напруги (2). У корпусі (3) розміщений силовий трансформатор напруги (4). На їх спільній стінці (5) виконана перехідна панель (6), на якій встановлені високовольтні прохідні ізолятори (7). Розподільний пристрій вищої напруги (2) через прохідні ізолятори (7) електрично з'єднаний з первинними обмотками (8) силового трансформатора напруги (4). У корпусі (9) трансформаторної підстанції розміщено розподільний пристрій нижчої напруги (10). На спільній для корпусів (3) та (9) стінці (11), виконана друга перехідна панель (12), на якій встановлені низьковольтні прохідні ізолятори (13). Вторинні обмотки (14) силового трансформатора напруги (4) через низьковольтні прохідні ізолятори (13) електрично з'єднані з розподільним пристроєм нижчої напруги (10). У середині корпусу (3) на низьковольтних прохідних ізоляторах (13) встановлені перемички (15). На бічній стінці (16) корпусу (3) зі сторони, прилеглої до корпусу (9), виконаний люк (17) з кришкою (18). При необхідності, на протилежній бічній стінці (19) корпусу (3) зі сторони, прилеглої до корпусу (9), може бути додатково виконаний люк (20) з кришкою (21). При виготовленні та експлуатації трансформаторної підстанції, в залежності від схеми електропостачання для живлення струмоприймачів, виникає необхідність зміни величини нижчої напруги, наприклад, на 400 В або 690 В. Для цього, знімається кришка (18) і через люк (17) на низьковольтних прохідних ізоляторах (13) перемичками (15) виконують перез'єднання вторинних обмоток (14) силового трансформатора напруги (4) із "зірки" на "трикутник" або навпаки. При неможливості виконання перез'єднання через люк (17), цю роботу виконують через люк (20). Сукупність істотних ознак трансформаторної підстанції, яка заявляється, дозволяє не тільки спростити перез'єднання вторинних обмоток силового трансформатора напруги, але дає можливість підтягувати, контролювати і регулювати електричне з'єднання кінців вторинних обмоток силового трансформатора напруги на низьковольтних прохідних ізоляторах. Джерела інформації: 1. Авторське свідоцтво СРСР № 1593527, кл. Н02В7/06, опубл. 30.09.1991. 2. Подстанция трансформаторная комплектная взрывобезопасная передвижная типа ТВКП1000/6-1,20/0,69-У ХЛ5-1. Руководство по эксплуатации ПИЖЦ.674834.006РЕ 20U.www.coal.dp.ua. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Трансформаторна підстанція, що містить з'єднані між собою розподільний пристрій вищої напруги (2) в корпусі (1), силовий трансформатор напруги (4) в корпусі (3) та розподільний пристрій нижчої напруги (10) в корпусі (9), при цьому розподільний пристрій вищої напруги (2) електрично з'єднаний з первинними обмотками (8) силового трансформатора напруги (4) через високовольтні прохідні ізолятори (7), закріплені на перехідній панелі (6), яка виконана на спільній для корпусу (1) розподільного пристрою вищої напруги (2) і корпусу (3) силового трансформатора напруги (4) стінці (5), вторинні обмотки (14) силового трансформатора напруги (4) електрично з'єднані з розподільним пристроєм нижчої напруги (10) через низьковольтні 2 UA 93216 U 5 10 прохідні ізолятори (13), які закріплені на іншій перехідній панелі (12), виконаній на спільній для корпусу (9) розподільного пристрою нижчої напруги (10) і корпусу (3) силового трансформатора напруги (4) стінці (11), при цьому на низьковольтних прохідних ізоляторах (13) встановлені перемички (15), виконані з можливістю перез'єднання вторинних обмоток (14) із "зірки" на "трикутник", яка відрізняється тим, що перемички (15) встановлені на низьковольтних прохідних ізоляторах (13) всередині корпусу (3) силового трансформатора напруги (4), а на його бічній стінці (16) зі сторони, прилеглої до корпусу (9) розподільного пристрою нижчої напруги (10), виконано люк (17) з кришкою (18). 2. Трансформаторна підстанція за п. 1, яка відрізняється тим, що на протилежній боковій стінці (19) корпусу (3) силового трансформатора напруги (4) зі сторони, прилеглої до корпусу (9) розподільного пристрою нижчої напруги (10), додатково виконано люк (20) з кришкою (21). 3 UA 93216 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
