Клейова композиція

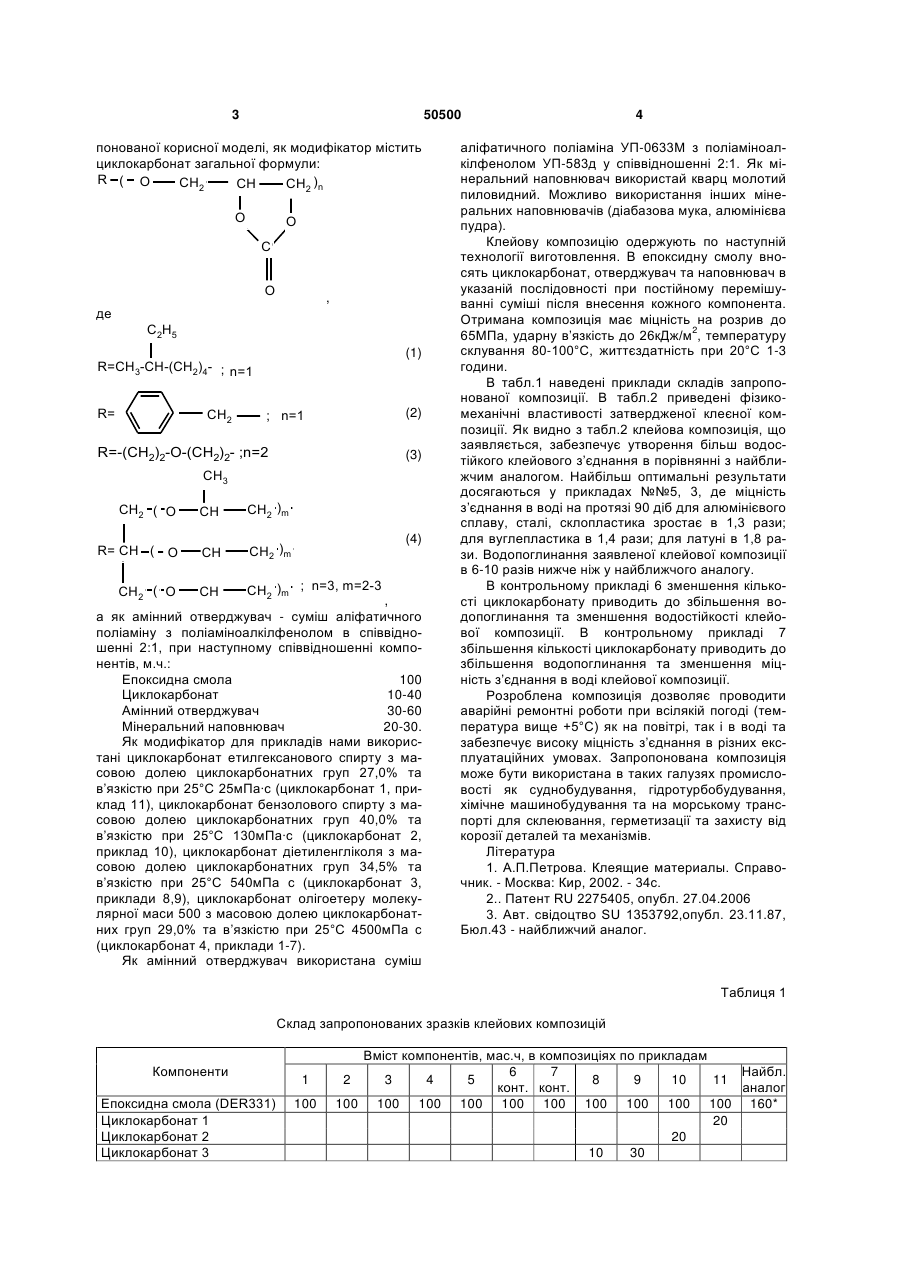

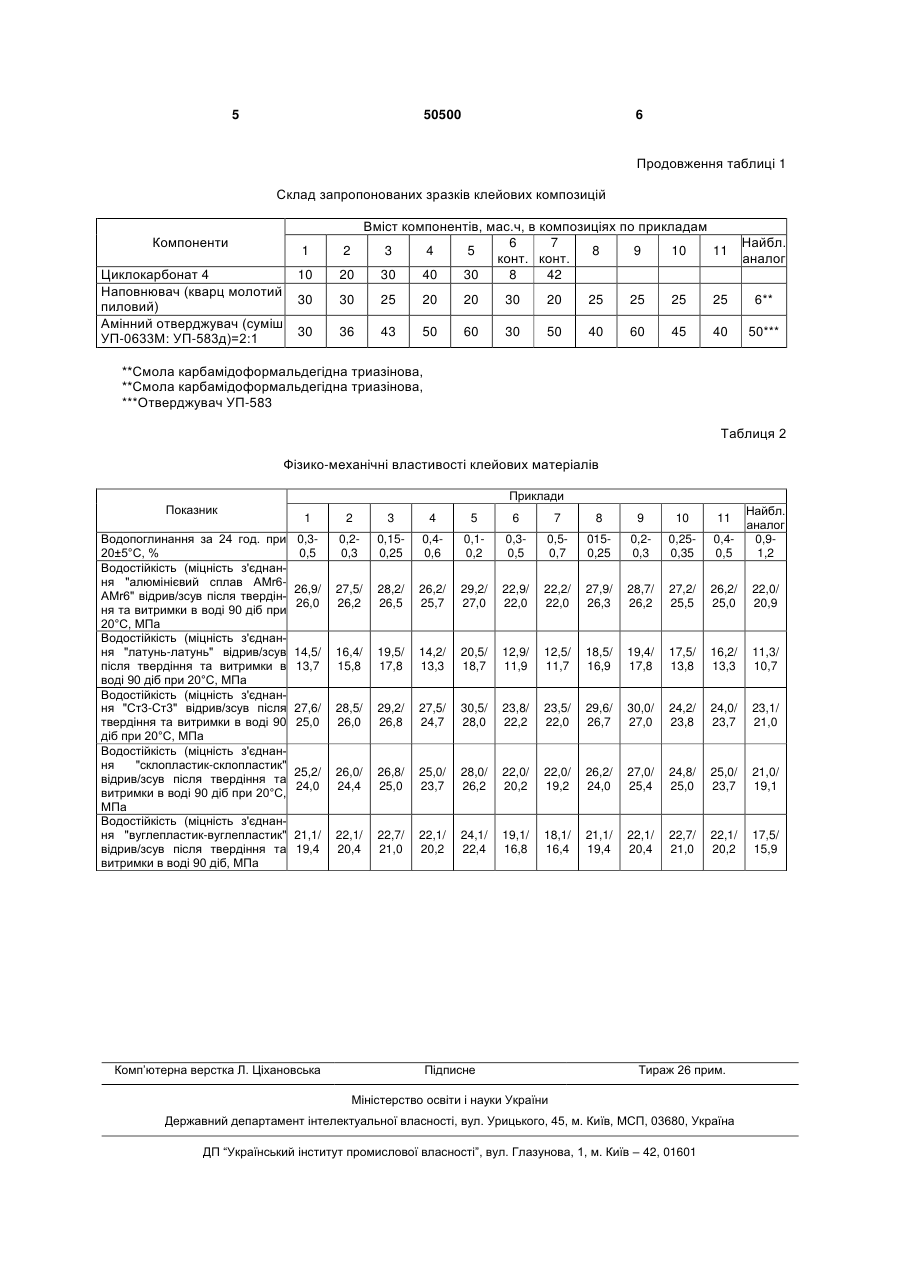

Клейова композиція на основі епоксидної смоли, модифікатора амінного отверджувача, яка відрізняється тим, що як модифікатор містить циклокарбонат загальної формули: R ( O CH2 CH CH2 )n 3 50500 понованої корисної моделі, як модифікатор містить циклокарбонат загальної формули: R ( O CH2 CH CH2 )n O O C O , де C2H5 (1) R=CH3-CH-(CH2)4- ; n=1 R= CH2 (2) ; n=1 R=-(CH2)2-O-(CH2)2- ;n=2 (3) CH3 CH2 ( O CH CH2 )m R= CH ( O CH CH2 )m CH2 ( O CH CH2 )m ; n=3, m=2-3 (4) , а як амінний отверджувач - суміш аліфатичного поліаміну з поліаміноалкілфенолом в співвідношенні 2:1, при наступному співвідношенні компонентів, м.ч.: Епоксидна смола 100 Циклокарбонат 10-40 Амінний отверджувач 30-60 Мінеральний наповнювач 20-30. Як модифікатор для прикладів нами використані циклокарбонат етилгексанового спирту з масовою долею циклокарбонатних груп 27,0% та в’язкістю при 25°С 25мПа·с (циклокарбонат 1, приклад 11), циклокарбонат бензолового спирту з масовою долею циклокарбонатних груп 40,0% та в’язкістю при 25°С 130мПа·с (циклокарбонат 2, приклад 10), циклокарбонат діетиленгліколя з масовою долею циклокарбонатних груп 34,5% та в’язкістю при 25°С 540мПа с (циклокарбонат 3, приклади 8,9), циклокарбонат олігоетеру молекулярної маси 500 з масовою долею циклокарбонатних груп 29,0% та в’язкістю при 25°С 4500мПа с (циклокарбонат 4, приклади 1-7). Як амінний отверджувач використана суміш 4 аліфатичного поліаміна УП-0633М з поліаміноалкілфенолом УП-583д у співвідношенні 2:1. Як мінеральний наповнювач використай кварц молотий пиловидний. Можливо використання інших мінеральних наповнювачів (діабазова мука, алюмінієва пудра). Клейову композицію одержують по наступній технології виготовлення. В епоксидну смолу вносять циклокарбонат, отверджувач та наповнювач в указаній послідовності при постійному перемішуванні суміші після внесення кожного компонента. Отримана композиція має міцність на розрив до 65МПа, ударну в’язкість до 26кДж/м2, температуру склування 80-100°С, життєздатність при 20°С 1-3 години. В табл.1 наведені приклади складів запропонованої композиції. В табл.2 приведені фізикомеханічні властивості затвердженої клеєної композиції. Як видно з табл.2 клейова композиція, що заявляється, забезпечує утворення більш водостійкого клейового з’єднання в порівнянні з найближчим аналогом. Найбільш оптимальні результати досягаються у прикладах №№5, 3, де міцність з’єднання в воді на протязі 90 діб для алюмінієвого сплаву, сталі, склопластика зростає в 1,3 рази; для вуглепластика в 1,4 рази; для латуні в 1,8 рази. Водопоглинання заявленої клейової композиції в 6-10 разів нижче ніж у найближчого аналогу. В контрольному прикладі 6 зменшення кількості циклокарбонату приводить до збільшення водопоглинання та зменшення водостійкості клейової композиції. В контрольному прикладі 7 збільшення кількості циклокарбонату приводить до збільшення водопоглинання та зменшення міцність з’єднання в воді клейової композиції. Розроблена композиція дозволяє проводити аварійні ремонтні роботи при всілякій погоді (температура вище +5°С) як на повітрі, так і в воді та забезпечує високу міцність з’єднання в різних експлуатаційних умовах. Запропонована композиція може бути використана в таких галузях промисловості як суднобудування, гідротурбобудування, хімічне машинобудування та на морському транспорті для склеювання, герметизації та захисту від корозії деталей та механізмів. Література 1. А.П.Петрова. Клеящие материалы. Справочник. - Москва: Кир, 2002. - 34с. 2.. Патент RU 2275405, опубл. 27.04.2006 3. Авт. свідоцтво SU 1353792,опубл. 23.11.87, Бюл.43 - найближчий аналог. Таблиця 1 Склад запропонованих зразків клейових композицій Компоненти Епоксидна смола (DER331) Циклокарбонат 1 Циклокарбонат 2 Циклокарбонат 3 1 100 Вміст компонентів, мас.ч, в композиціях по прикладам 6 7 Найбл. 2 3 4 5 8 9 10 11 конт. конт. аналог 100 100 100 100 100 100 100 100 100 100 160* 20 20 10 30 5 50500 6 Продовження таблиці 1 Склад запропонованих зразків клейових композицій Компоненти 10 Вміст компонентів, мас.ч, в композиціях по прикладам 6 7 2 3 4 5 8 9 10 11 конт. конт. 20 30 40 30 8 42 30 30 25 20 20 30 20 25 25 25 25 6** 30 36 43 50 60 30 50 40 60 45 40 50*** 1 Циклокарбонат 4 Наповнювач (кварц молотий пиловий) Амінний отверджувач (суміш УП-0633М: УП-583д)=2:1 Найбл. аналог **Смола карбамідоформальдегідна триазінова, **Смола карбамідоформальдегідна триазінова, ***Отверджувач УП-583 Таблиця 2 Фізико-механічні властивості клейових матеріалів Приклади Показник Водопоглинання за 24 год. при 20±5°С, % Водостійкість (міцність з'єднання "алюмінієвий сплав АМr6АМr6" відрив/зсув після твердіння та витримки в воді 90 діб при 20°С, МПа Водостійкість (міцність з'єднання "латунь-латунь" відрив/зсув після твердіння та витримки в воді 90 діб при 20°С, МПа Водостійкість (міцність з'єднання "Ст3-Ст3" відрив/зсув після твердіння та витримки в воді 90 діб при 20°С, МПа Водостійкість (міцність з'єднання "склопластик-склопластик" відрив/зсув після твердіння та витримки в воді 90 діб при 20°С, МПа Водостійкість (міцність з'єднання "вуглепластик-вуглепластик" відрив/зсув після твердіння та витримки в воді 90 діб, МПа 1 2 3 4 5 6 7 8 9 10 0,30,5 0,20,3 0,150,25 0,40,6 0,10,2 0,30,5 0,50,7 0150,25 0,20,3 0,250,35 Найбл. аналог 0,40,90,5 1,2 26,9/ 26,0 27,5/ 26,2 28,2/ 26,5 26,2/ 25,7 29,2/ 27,0 22,9/ 22,0 22,2/ 22,0 27,9/ 26,3 28,7/ 26,2 27,2/ 25,5 26,2/ 25,0 22,0/ 20,9 14,5/ 13,7 16,4/ 15,8 19,5/ 17,8 14,2/ 13,3 20,5/ 18,7 12,9/ 11,9 12,5/ 11,7 18,5/ 16,9 19,4/ 17,8 17,5/ 13,8 16,2/ 13,3 11,3/ 10,7 27,6/ 25,0 28,5/ 26,0 29,2/ 26,8 27,5/ 24,7 30,5/ 28,0 23,8/ 22,2 23,5/ 22,0 29,6/ 26,7 30,0/ 27,0 24,2/ 23,8 24,0/ 23,7 23,1/ 21,0 25,2/ 24,0 26,0/ 24,4 26,8/ 25,0 25,0/ 23,7 28,0/ 26,2 22,0/ 20,2 22,0/ 19,2 26,2/ 24,0 27,0/ 25,4 24,8/ 25,0 25,0/ 23,7 21,0/ 19,1 21,1/ 19,4 22,1/ 20,4 22,7/ 21,0 22,1/ 20,2 24,1/ 22,4 19,1/ 16,8 18,1/ 16,4 21,1/ 19,4 22,1/ 20,4 22,7/ 21,0 22,1/ 20,2 17,5/ 15,9 Комп’ютерна верстка Л. Ціхановська Підписне 11 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
