Прилад для реалізації способу визначення вартості електроенергії, що оплачується за диференціальним тарифом та спосіб, що забезпечує функціонування приладу

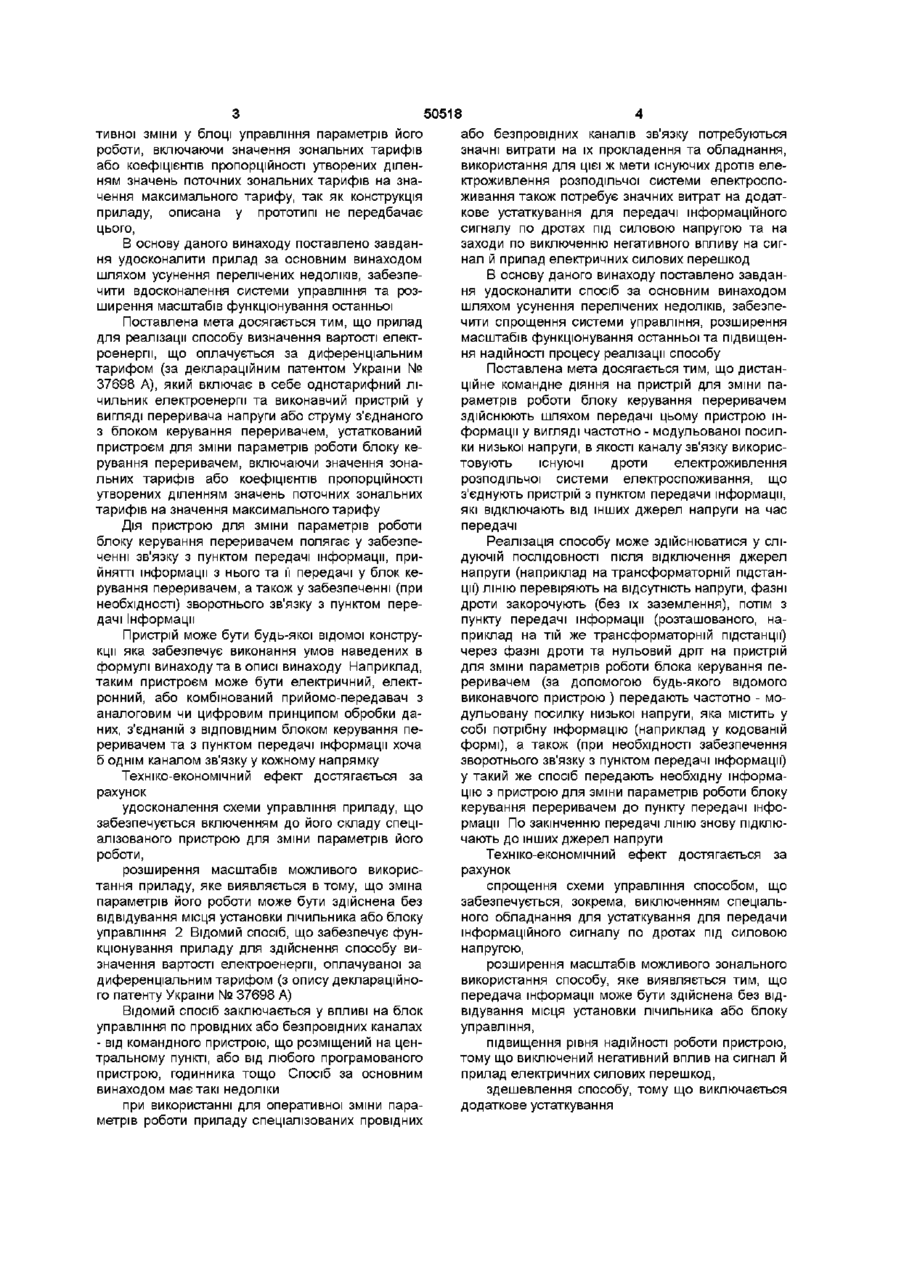

1 Прилад для реалізації способу визначення вартості електроенергії, що оплачується за диференціальним тарифом, який містить в собі однотарифний лічильник електроенергії та виконавчий пристрій у вигляді переривника напруги або струму, з'єднаного з блоком керування переривником, який відрізняється тим, що блок керування пере ривником устаткований пристроєм для зміни параметрів його роботи, включаючи значення зональних тарифів або коефіцієнтів пропорційності утворених діленням значень поточних зональних тарифів на значення максимального тарифу 2 Спосіб, що забезпечує функціонування приладу по п 1, який включає дистанційну командну дію на пристрій для зміни параметрів роботи блока керування переривником, яке здійснюють шляхом передачі цьому пристрою інформації у вигляді частотно-модульованої посилки низької напруги, як канал зв'язку використовують існуючі дроти електроживлення розподільної системи електроспоживання, що з'єднують пристрій з пунктом передачі інформації, який відрізняється тим, що дроти електроживлення відключають від інших джерел напруги на час передачі Група винаходів відноситься до вимірювальної техніки, а більш конкретно до приладів для здійснення відомого способу визначення вартості електроенергії, оплачуваної за диференціальним тарифом (за деклараційним патентом України № 37698 А) та способів, забезпечуючих функціонування цих приладів 1 Відомий прилад для реалізації способу визначення вартості електроенергії, що оплачується за диференціальним тарифом по авторському свідоцтву СРСР № 1821747, який включає в себе однотарифний лічильник електроенергії та спеціальний трансформатор струму з відпайками, за допомогою переключення яких досягається спосіб, який характеризує закон зміни частоти обертання рухомої частини однотарифного лічильника електроенергії в кожній із зон (п 2 формули основного винаходу № 1821747) Прилад за основним винаходом має такі недоліки при ЗМІНІ співвідношень зональних тарифів на директивному рівні виникнуть ускладнення, що пов'язані із необхідністю зміни співвідношень на відпайках трансформатору струму, так як описана конструкція приладу передбачає тільки керування переключенням режимів роботи ( нормальний, екстремальний, пільговий) і не передбачає іншого впливу на прилад ззовні Відомий прилад для реалізації способу визначення вартості електроенергії, що оплачується за диференціальним тарифом описаний в деклараційному патенті України № 37698 А (прототип) Реалізація способу здійснюється будь-яким відомим виконавчим пристроєм, який забезпечує таке співвідношення тривалості імпульсу, що забезпечує обтікання обмоток лічильника струмом і обертання при цьому його рухомої частини, до загальної тривалості циклу, яке відповідає співвідношенню заданого значення тарифу конкретної зони до максимального тарифу Наприклад, таким пристроєм може бути механічний, електричний, електронний, або комбінований переривач струму і/або напруги, з'єднаний з ВІДПОВІДНИМ блоком управління переключенням режимів роботи Прилад за основним винаходом має такі недоліки при ЗМІНІ на директивному рівні співвідношень зональних тарифів та меж часових зон виникнуть ускладнення, що пов'язані із необхідністю опера 00 ю о ю 50518 тивної зміни у блоці управління параметрів його роботи, включаючи значення зональних тарифів або коефіцієнтів пропорційності утворених діленням значень поточних зональних тарифів на значення максимального тарифу, так як конструкція приладу, описана у прототипі не передбачає цього, В основу даного винаходу поставлено завдання удосконалити прилад за основним винаходом шляхом усунення перелічених недоліків, забезпечити вдосконалення системи управління та розширення масштабів функціонування останньої Поставлена мета досягається тим, що прилад для реалізації способу визначення вартості електроенергії, що оплачується за диференціальним тарифом (за деклараційним патентом України № 37698 А), який включає в себе однотарифний лічильник електроенергії та виконавчий пристрій у вигляді переривача напруги або струму з'єднаного з блоком керування переривачем, устаткований пристроєм для зміни параметрів роботи блоку керування переривачем, включаючи значення зональних тарифів або коефіцієнтів пропорційності утворених діленням значень поточних зональних тарифів на значення максимального тарифу Дія пристрою для зміни параметрів роботи блоку керування переривачем полягає у забезпеченні зв'язку з пунктом передачі інформації, прийнятті інформації з нього та її передачі у блок керування переривачем, а також у забезпеченні (при необхідності) зворотнього зв'язку з пунктом передачі Інформації Пристрій може бути будь-якої відомої конструкції яка забезпечує виконання умов наведених в формулі винаходу та в описі винаходу Наприклад, таким пристроєм може бути електричний, електронний, або комбінований прийомо-передавач з аналоговим чи цифровим принципом обробки даних, з'єднаній з ВІДПОВІДНИМ блоком керування переривачем та з пунктом передачі інформації хоча б однім каналом зв'язку у кожному напрямку Техніко-економічний ефект достягається за рахунок удосконалення схеми управління приладу, що забезпечується включенням до його складу спеціалізованого пристрою для зміни параметрів його роботи, розширення масштабів можливого використання приладу, яке виявляється в тому, що зміна параметрів його роботи може бути здійснена без відвідування місця установки лічильника або блоку управління 2 Відомий спосіб, що забезпечує функціонування приладу для здійснення способу визначення вартості електроенергії, оплачуваної за диференціальним тарифом (з опису деклараційного патенту України № 37698 А) Відомий спосіб заключається у впливі на блок управління по провідних або безпровідних каналах - від командного пристрою, що розміщений на центральному пункті, або від любого програмованого пристрою, годинника тощо Спосіб за основним винаходом має такі недоліки при використанні для оперативної зміни параметрів роботи приладу спеціалізованих провідних або безпровідних каналів зв'язку потребуються значні витрати на їх прокладення та обладнання, використання для цієї ж мети існуючих дротів електроживлення розподільчої системи електроспоживання також потребує значних витрат на додаткове устаткування для передачі інформаційного сигналу по дротах під силовою напругою та на заходи по виключенню негативного впливу на сигнал й прилад електричних силових перешкод В основу даного винаходу поставлено завдання удосконалити спосіб за основним винаходом шляхом усунення перелічених недоліків, забезпечити спрощення системи управління, розширення масштабів функціонування останньої та підвищення надійності процесу реалізації способу Поставлена мета досягається тим, що дистанційне командне діяння на пристрій для зміни параметрів роботи блоку керування переривачем здійснюють шляхом передачі цьому пристрою інформації у вигляді частотно - модульованої посилки низької напруги, в якості каналу зв'язку використовують існуючі дроти електроживлення розподільчої системи електроспоживання, що з'єднують пристрій з пунктом передачи інформації, які відключають від інших джерел напруги на час передачі Реалізація способу може здійснюватися у слідуючій ПОСЛІДОВНОСТІ після відключення джерел напруги (наприклад на трансформаторній підстанції) ЛІНІЮ перевіряють на відсутність напруги, фазні дроти закорочують (без їх заземлення), потім з пункту передачі інформації (розташованого, наприклад на тій же трансформаторній підстанції) через фазні дроти та нульовий дріт на пристрій для зміни параметрів роботи блока керування переривачем (за допомогою будь-якого відомого виконавчого пристрою ) передають частотно - модульовану посилку низької напруги, яка містить у собі потрібну інформацію (наприклад у кодованій формі), а також (при необхідності забезпечення зворотнього зв'язку з пунктом передачі інформації) у такий же спосіб передають необхідну інформацію з пристрою для зміни параметрів роботи блоку керування переривачем до пункту передачі інформації По закінченню передачі ЛІНІЮ знову підключають до інших джерел напруги Техніко-економічний ефект достягається за рахунок спрощення схеми управління способом, що забезпечується, зокрема, виключенням спеціального обладнання для устаткування для передачи інформаційного сигналу по дротах під силовою напругою, розширення масштабів можливого зонального використання способу, яке виявляється тим, що передача інформації може бути здійснена без відвідування місця установки лічильника або блоку управління, підвищення рівня надійності роботи пристрою, тому що виключений негативний вплив на сигнал й прилад електричних силових перешкод, здешевлення способу, тому що виключається додаткове устаткування 50518 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
