Пристрій для викопування коренів

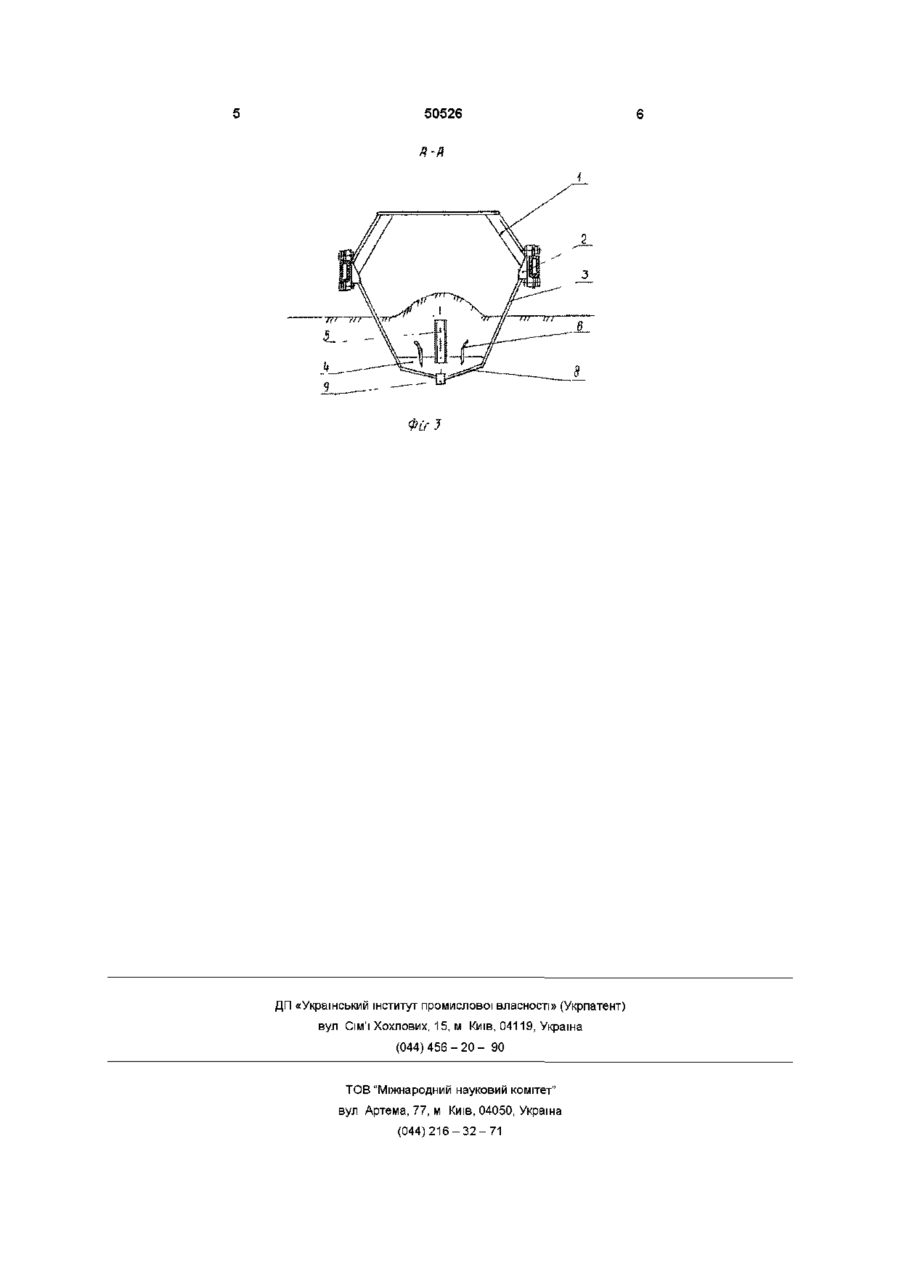

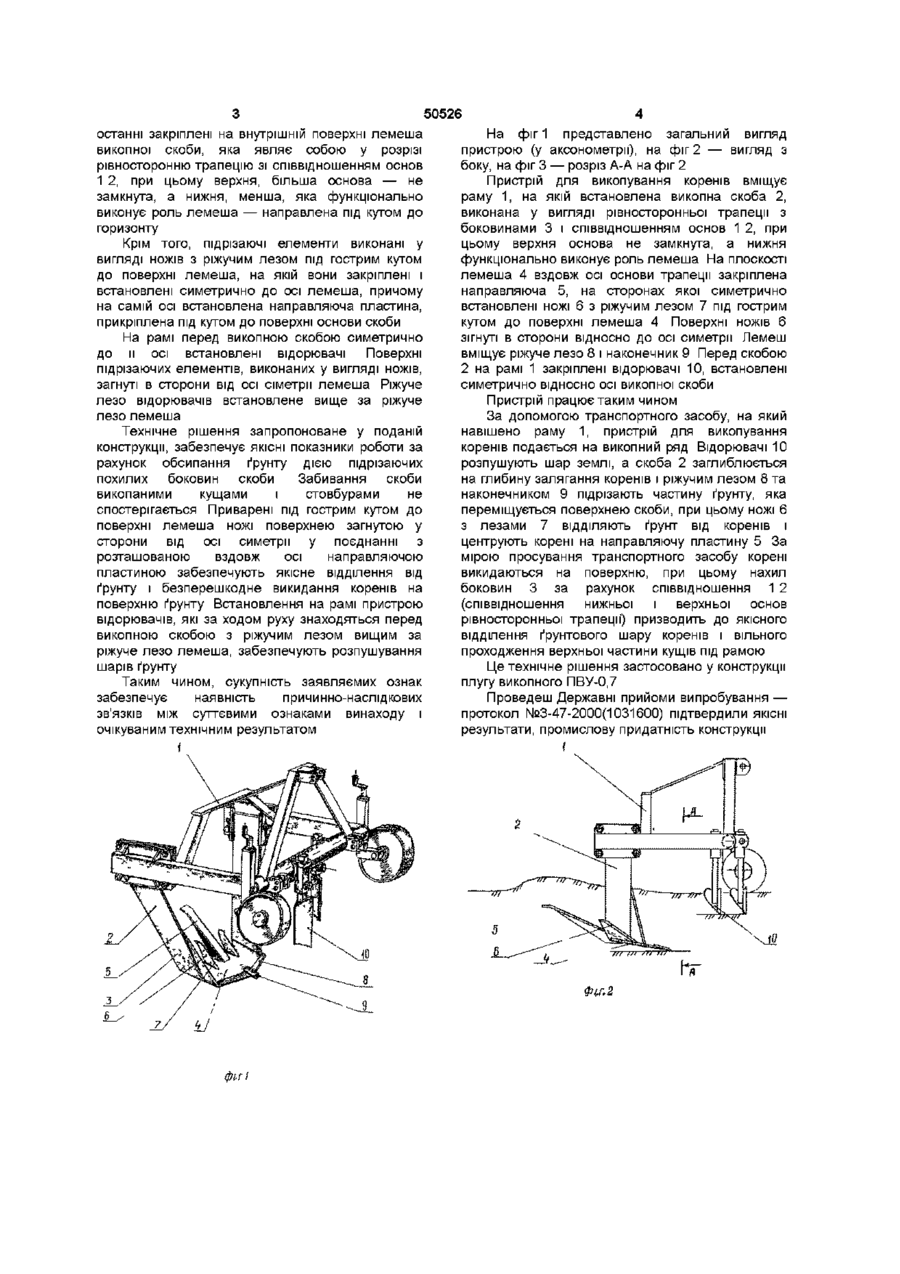

1 Пристрій для викопування коренів, який вміщує раму із закріпленими на ній підрізаючими і витягаючими елементами, який відрізняється тим, що останні закріплені на внутрішній поверхні лемеша викопної скоби, яка являє собою у розрізі рівносторонню трапецію зі співвідношенням основ 1 2, при цьому верхня, більша основа — не замкнута, а нижня, менша, яка функціонально виконує роль лемеша — направлена під кутом до горизонту 2 Пристрій за п 1, який відрізняється тим, що підрізаючі елементи виконані у вигляді ножів з різальним лезом під гострим кутом до поверхні лемеша, на якій вони закріплені і встановлені симетрично до осі лемеша, причому на самій осі встановлена направляюча пластина, встановлена під кутом до поверхні основи лемеша 3 Пристрій за п 1, який відрізняється тим, що на рамі перед викопною скобою, симетрично до її осі, встановлені відорювачі 4 Пристрій за п 2, який відрізняється тим, що поверхні підрізаючих елементів виконані у вигляді ножів і загнуті на сторони від осі симетрії лемеша 5 Пристрій за п 3, який відрізняється тим, що різальне лезо відорювачів встановлене вище за різальне лезо лемеша Винахід відноситься до сільськогосподарського машинобудування, зокрема до пристроїв для викопування багаторічних рослин із землі Відомий ВИКОПНИЙ плуг навісний ВПН-2, призначений для викопування одно і дворічних саджанців і щеп плодових, ягідних і лісових культур, що вирощуються на окультурених ґрунтах (кн "Механизация работ в садоводстве" М "Колос 1973, с161 - 1 6 " Конструкція плуга викопного ВПН-2 містить раму, змінний леміш, викопний ніж, розпушувач, встановленим на рамі гідроциліндром, а кожен очисник виконано у вигляді двох охоплюючих стойку зуба напівкруглих пластин (а с СССР №1047408, АО1 В35/32, 1985) Позитивний ефект від використання відомої конструкції — підвищення ефективності праці, досягається складним за кінематикою пристроєм Включення до конструкції додаткових гідроциліндрів ускладнює процес очищення робочих органів і коренів викопаних рослин Крім того, при роботі відомого пристрою виникає потреба обрізання верхньої частини стовбурів Наприклад, при розкорчовуванні старих виноградників, стовбури чіпляються за елементи рами, перешкоджаючи роботі пристрою Задачею, на вирішення якої направлене технічне рішення, є підвищення ефективності технологічного процесу при викопуванні коренів рослин Корені, витягнені на поверхню ґрунту, повинні витрушуватися від залишків ґрунту, пошкодження коренів повинно бути мінімальним Поставлена задача досягається тим, що у пристрої для викопування коренів, який містить раму із закріпленими на ній підрізаючими і витягаючими елементами, ВІДПОВІДНО ДО винаходу, ніж СТІЙКОСТІ Конструкція не забезпечує якісного витягання коренів з ґрунту, обтрушування залишків землі Найближчим аналогом за технічною суттю є пристрій для викопування коренів рослин, який містить раму із закріпленими на ній ножами, що мають тупий кут входження у ґрунт і встановлені за ними зубці із стойками і вмонтованими очисниками і гідроциліндром, який одним кінцем шарнірно з'єднаний зі стойкою зуба, а другим — шарнірно з очисником Крім того кожен зуб шарнірно закріплений на рамі за допомогою ПІДВІСКИ, одна з ланок якої зв'язана із (О ю о ю 50526 останні закріплені на внутрішній поверхні лемеша викопної скоби, яка являє собою у розрізі рівносторонню трапецію зі співвідношенням основ 1 2, при цьому верхня, більша основа — не замкнута, а нижня, менша, яка функціонально виконує роль лемеша — направлена під кутом до горизонту Крім того, підрізаючі елементи виконані у вигляді ножів з ріжучим лезом під гострим кутом до поверхні лемеша, на якій вони закріплені і встановлені симетрично до осі лемеша, причому на самій осі встановлена направляюча пластина, прикріплена під кутом до поверхні основи скоби На рамі перед викопною скобою симетрично до и осі встановлені відорювачі Поверхні підрізаючих елементів, виконаних у вигляді ножів, загнуті в сторони від осі сіметрм лемеша Ріжуче лезо відорювачів встановлене вище за ріжуче лезо лемеша Технічне рішення запропоноване у поданій конструкції, забезпечує ЯКІСНІ показники роботи за рахунок обсипання ґрунту дією підрізаючих похилих боковин скоби Забивання скоби викопаними кущами і стовбурами не спостерігається Приварені під гострим кутом до поверхні лемеша ножі поверхнею загнутою у сторони від осі симетрії у поєднанні з розташованою вздовж осі направляючою пластиною забезпечують якісне відділення від ґрунту і безперешкодне викидання коренів на поверхню ґрунту Встановлення на рамі пристрою відорювачів, які за ходом руху знаходяться перед викопною скобою з ріжучим лезом вищим за ріжуче лезо лемеша, забезпечують розпушування шарів ґрунту Таким чином, сукупність заявляємих ознак забезпечує наявність причинно-наслідкових зв'язків МІЖ суттєвими ознаками винаходу і очікуваним технічним результатом фі-гі На фіг 1 представлено загальний вигляд пристрою (у аксонометрії), на фіг 2 — вигляд з боку, на фіг 3 — розріз А-А на фіг 2 Пристрій для викопування коренів вміщує раму 1, на якій встановлена викопна скоба 2, виконана у вигляді рівносторонньої трапеції з боковинами 3 і співвідношенням основ 1 2, при цьому верхня основа не замкнута, а нижня функціонально виконує роль лемеша На плоскості лемеша 4 вздовж осі основи трапеції закріплена направляюча 5, на сторонах якої симетрично встановлені ножі 6 з ріжучим лезом 7 під гострим кутом до поверхні лемеша 4 Поверхні ножів 6 зігнуті в сторони відносно до осі симетрії Лемеш вміщує ріжуче лезо 8 і наконечник 9 Перед скобою 2 на рамі 1 закріплені відорювачі 10, встановлені симетрично відносно осі викопної скоби Пристрій працює таким чином За допомогою транспортного засобу, на який навішено раму 1, пристрій для викопування коренів подається на викопний ряд Відорювачі 10 розпушують шар землі, а скоба 2 заглиблюється на глибину залягання коренів і ріжучим лезом 8 та наконечником 9 підрізають частину ґрунту, яка переміщується поверхнею скоби, при цьому ножі 6 3 лезами 7 ВІДДІЛЯЮТЬ ґрунт від коренів і центрують корені на направляючу пластину 5 За мірою просування транспортного засобу корені викидаються на поверхню, при цьому нахил боковин 3 за рахунок співвідношення 1 2 (співвідношення нижньої і верхньої основ рівносторонньої трапеції) призводить до якісного відділення ґрунтового шару коренів і вільного проходження верхньої частини кущів під рамою Це технічне рішення застосовано у конструкції плугу викопного ПВУ-0,7 Проведеш Державні прийоми випробування — протокол №3-47-2000(1031600) підтвердили ЯКІСНІ результати, промислову придатність конструкції 50526 А -Й Фіг У ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
