Пристрій для викопування коренеплодів

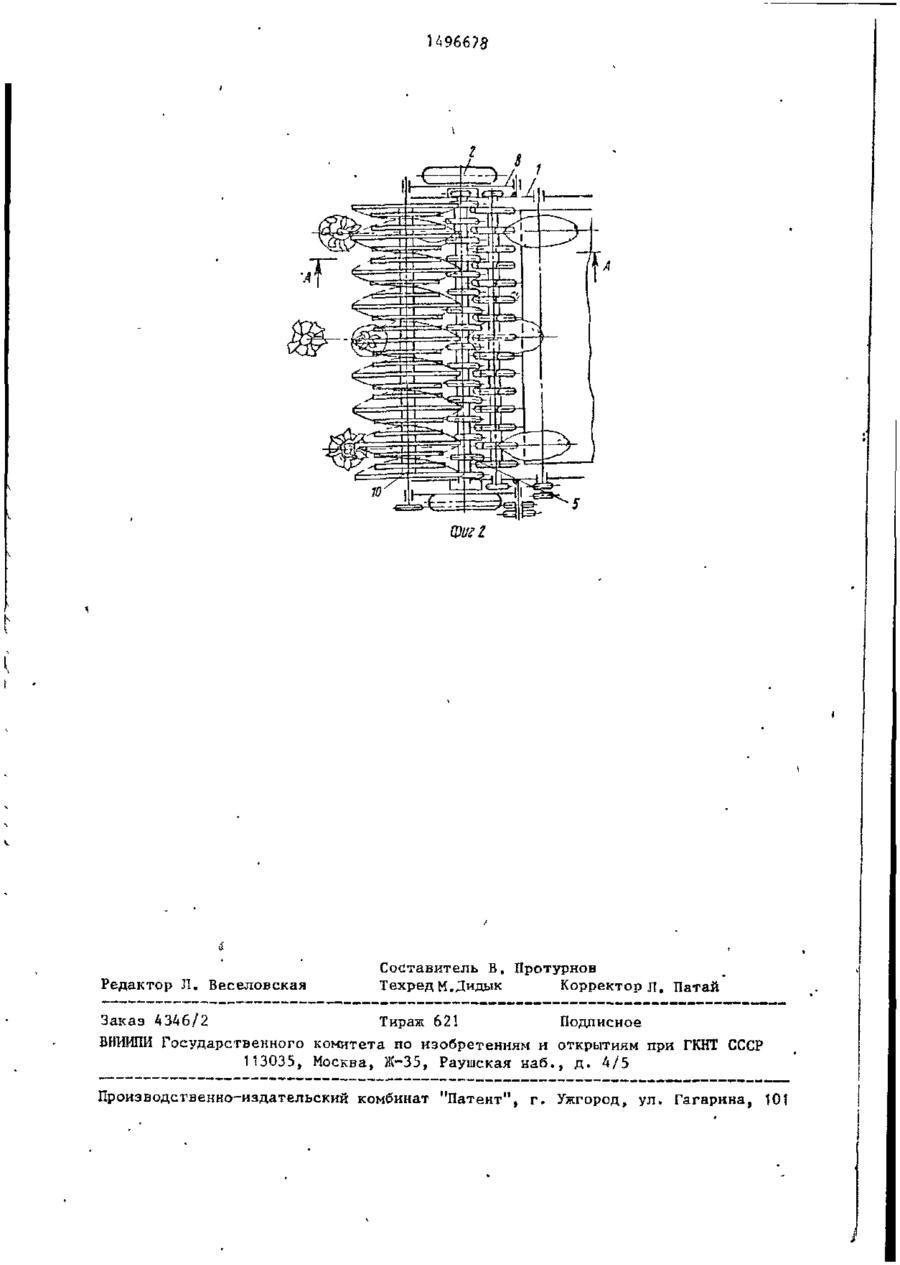

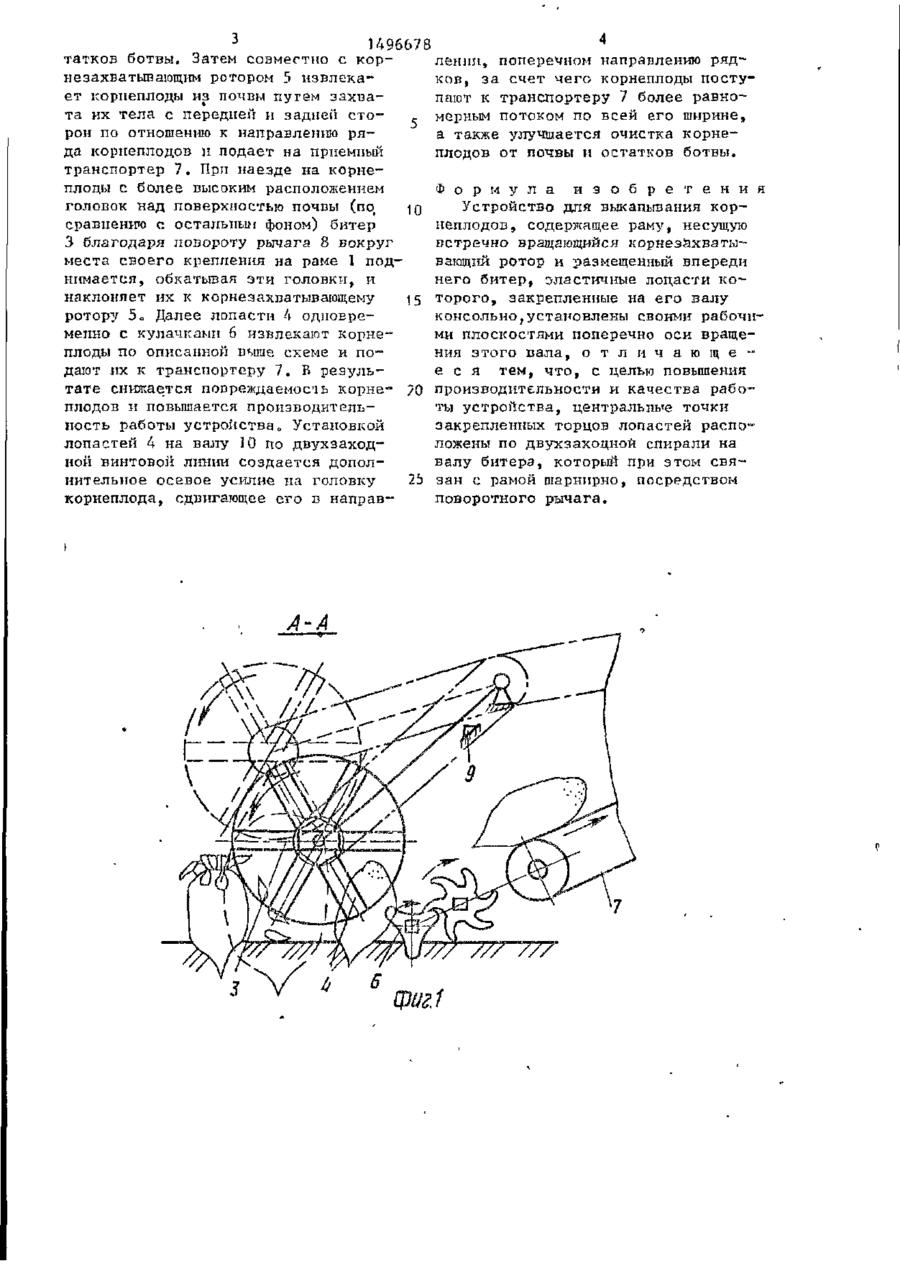

Изобретение относится к*сельскохозяйственному машиностроению. Цель изобретения - повышение произ водительности и качества работы устройства. Устройство для выкапывания корнеплодов содержит раму 1, несущую корнезахватывающий кулачковый ротор 5, впереди которого подвешен шарнирно на поворотном рычаге 8 битер. Эластичные лопасти закреплены на валу 10 консольно, при этом рабочие их плоскости расположены поперечно оси вращения вала 10. Центральные точки закрепленных торцов лопастей расположены на валу 10 по двухзаходной спирали.В . процессе работы лопасти воздействуют на корнеплоды, способствуя подаче их на ротор 5 и доочищая их от остатков ботвы. 2 ил. Изобретение относится к сельскохозяйственному машиностроению, в частности к- устройствам для выкапывания корнеплодов, используемым в корнеуборочных машинах„ Цель изобретения - повышение производительности и качества работы устройства. На фиг. 1 изображено устройство для выкапывания корнеплодов, вид сбоку; на фиг о 2 - то же, вид сверху. Устройство для выкапывания корнеплодов содержит раму 1, опирающуюся на опорно-копирующие колеса 2, На раме 1 установлен битер 3 с элас-^ тичными лопастями 4, а вслед за нимкорнезахватывающии ротор 5 с трехпальцевыми кулачками 6 и приемный транспортер 7 Битер 3 установлен на раме 1 шарнирно, посредством поворот ного рычага 8, вследствие чего имеет возможность перемещаться в вертикальной плоскости, подниматься или опускаться до упора 9. Лопасти 4 закреплены на валу 10 консольно и установлены своими рабочими плоскостями поперечно оси вра щения вала 10 битера 3, при этом центральные точки закрепленных торцов лопастей 4 расположены на ралу 10 по двухзаходной спирали» Устройство для выкапывания корнеплодов работает следующим образом. При движении устройства по рядкам кормовых корнеплодов с предварительно обрезанной ботвой битер 3 воздействует на головки корнеплодов своими эластичными лопастями 4, тем самым доочищая их от черешков и ос 1496678 татков ботвы. Затем совместно с корлении» поперечном направлению ряднезахватывающим ротором 5 извлекаков, за счет чего корнеплоды постует корнеплоды из почвы путем захвапают к транспортеру 7 более равнота их тела с передней и задней сто- _ мерным потоком по всей его ширине, рон по отношению к направлению ряа также улучшается очистка корнеда корнеплодов и подает на приемный плодов от почвы и остатков ботвы. транспортер 7. При наезде на корнеплоды с более высоким расположением Ф о р м у л а и з о б р е т е н и я головок над поверхностью почвы (по 10 Устройство для выкапывания корсравнению с остальным фоном) битер . неплодов, содержащее раму, несущую 3 благодаря повороту рычага 8 вокруг встречно вращающийся кориезйхватыместа своего крепления на раме 1 подвагощий ротор и размещенный впереди нимается , обкатывая эти головки, и него битер, эластичные лодасти конаклоняет их к корнезахпатывающему 15 торого, закрепленные на его валу ротору 5 о Далее лопасти 4 одновреконсольно,установлены своими рабочименно с кулачками 6 извлекают корнеми плоскостями поперечно оси вращеплоды по описанной выше, схеме и пония этого вала, о т л и ч а ю щ е дают их к транспортеру 7. F резуль» е с я тем, что, с целью повышения тате снижается повреждаемость корне- ?о производительности и качества рабоплодов и повышается производительты устройства, центральные точки ность работы устройствао Установкой закрепленных торцов лопастей располопастей 4 на валу 10 по двухзаходложены по двухзаходной спирали на ной винтовой линии создается дополвалу битерз, который при этом свянительное осевое усилие на головку 2Ь зан с рамой шарнпрно, посредством корнеплода, сдвигающее его в направповоротного рычага. /)
