Спосіб стабілізації частоти обертів газодизель-генератора

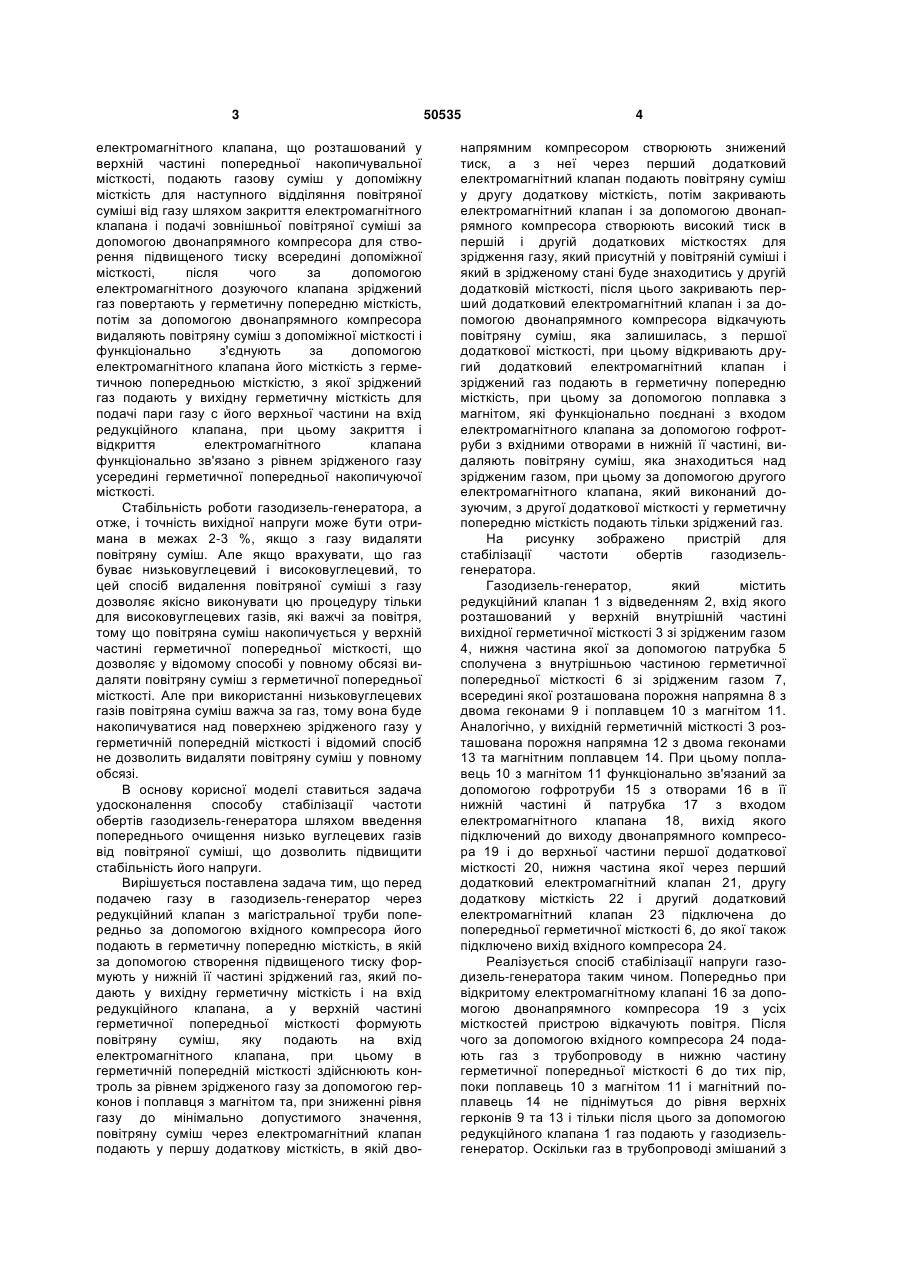

Спосіб стабілізації частоти обертів газодизель-генератора, в якому перед подачею газу в газодизель-генератор через редукційний клапан з магістральної труби попередньо за допомогою вхідного компресора його подають в герметичну попередню місткість, в якій за допомогою створення підвищеного тиску формують у нижній її частині зріджений газ, який подають у вихідну герметичну місткість і на вхід редукційного клапана, а у верхній частині герметичної попередньої місткості формують повітряну суміш, яку подають на вхід електромагнітного клапана, при цьому в герметичній попередній місткості здійснюють контроль за рівнем зрідженого газу за допомогою герконів і поплавця з магнітом та, при зниженні рівня газу до мінімально допустимого значення, повітряну суміш через електромагнітний клапан подають у першу U 2 (19) 1 3 електромагнітного клапана, що розташований у верхній частині попередньої накопичувальної місткості, подають газову суміш у допоміжну місткість для наступного відділяння повітряної суміші від газу шляхом закриття електромагнітного клапана і подачі зовнішньої повітряної суміші за допомогою двонапрямного компресора для створення підвищеного тиску всередині допоміжної місткості, після чого за допомогою електромагнітного дозуючого клапана зріджений газ повертають у герметичну попередню місткість, потім за допомогою двонапрямного компресора видаляють повітряну суміш з допоміжної місткості і функціонально з'єднують за допомогою електромагнітного клапана його місткість з герметичною попередньою місткістю, з якої зріджений газ подають у вихідну герметичну місткість для подачі пари газу с його верхньої частини на вхід редукційного клапана, при цьому закриття і відкриття електромагнітного клапана функціонально зв'язано з рівнем зрідженого газу усередині герметичної попередньої накопичуючої місткості. Стабільність роботи газодизель-генератора, а отже, і точність вихідної напруги може бути отримана в межах 2-3 %, якщо з газу видаляти повітряну суміш. Але якщо врахувати, що газ буває низьковуглецевий і високовуглецевий, то цей спосіб видалення повітряної суміші з газу дозволяє якісно виконувати цю процедуру тільки для високовуглецевих газів, які важчі за повітря, тому що повітряна суміш накопичується у верхній частині герметичної попередньої місткості, що дозволяє у відомому способі у повному обсязі видаляти повітряну суміш з герметичної попередньої місткості. Але при використанні низьковуглецевих газів повітряна суміш важча за газ, тому вона буде накопичуватися над поверхнею зрідженого газу у герметичній попередній місткості і відомий спосіб не дозволить видаляти повітряну суміш у повному обсязі. В основу корисної моделі ставиться задача удосконалення способу стабілізації частоти обертів газодизель-генератора шляхом введення попереднього очищення низько вуглецевих газів від повітряної суміші, що дозволить підвищити стабільність його напруги. Вирішується поставлена задача тим, що перед подачею газу в газодизель-генератор через редукційний клапан з магістральної труби попередньо за допомогою вхідного компресора його подають в герметичну попередню місткість, в якій за допомогою створення підвищеного тиску формують у нижній її частині зріджений газ, який подають у вихідну герметичну місткість і на вхід редукційного клапана, а у верхній частині герметичної попередньої місткості формують повітряну суміш, яку подають на вхід електромагнітного клапана, при цьому в герметичній попередній місткості здійснюють контроль за рівнем зрідженого газу за допомогою герконов і поплавця з магнітом та, при зниженні рівня газу до мінімально допустимого значення, повітряну суміш через електромагнітний клапан подають у першу додаткову місткість, в якій дво 50535 4 напрямним компресором створюють знижений тиск, а з неї через перший додатковий електромагнітний клапан подають повітряну суміш у другу додаткову місткість, потім закривають електромагнітний клапан і за допомогою двонапрямного компресора створюють високий тиск в першій і другій додаткових місткостях для зрідження газу, який присутній у повітряній суміші і який в зрідженому стані буде знаходитись у другій додатковій місткості, після цього закривають перший додатковий електромагнітний клапан і за допомогою двонапрямного компресора відкачують повітряну суміш, яка залишилась, з першої додаткової місткості, при цьому відкривають другий додатковий електромагнітний клапан і зріджений газ подають в герметичну попередню місткість, при цьому за допомогою поплавка з магнітом, які функціонально поєднані з входом електромагнітного клапана за допомогою гофротруби з вхідними отворами в нижній її частині, видаляють повітряну суміш, яка знаходиться над зрідженим газом, при цьому за допомогою другого електромагнітного клапана, який виконаний дозуючим, з другої додаткової місткості у герметичну попередню місткість подають тільки зріджений газ. На рисунку зображено пристрій для стабілізації частоти обертів газодизельгенератора. Газодизель-генератор, який містить редукційний клапан 1 з відведенням 2, вхід якого розташований у верхній внутрішній частині вихідної герметичної місткості 3 зі зрідженим газом 4, нижня частина якої за допомогою патрубка 5 сполучена з внутрішньою частиною герметичної попередньої місткості 6 зі зрідженим газом 7, всередині якої розташована порожня напрямна 8 з двома геконами 9 і поплавцем 10 з магнітом 11. Аналогічно, у вихідній герметичній місткості 3 розташована порожня напрямна 12 з двома геконами 13 та магнітним поплавцем 14. При цьому поплавець 10 з магнітом 11 функціонально зв'язаний за допомогою гофротруби 15 з отворами 16 в її нижній частині й патрубка 17 з входом електромагнітного клапана 18, вихід якого підключений до виходу двонапрямного компресора 19 і до верхньої частини першої додаткової місткості 20, нижня частина якої через перший додатковий електромагнітний клапан 21, другу додаткову місткість 22 і другий додатковий електромагнітний клапан 23 підключена до попередньої герметичної місткості 6, до якої також підключено вихід вхідного компресора 24. Реалізується спосіб стабілізації напруги газодизель-генератора таким чином. Попередньо при відкритому електромагнітному клапані 16 за допомогою двонапрямного компресора 19 з усіх місткостей пристрою відкачують повітря. Після чого за допомогою вхідного компресора 24 подають газ з трубопроводу в нижню частину герметичної попередньої місткості 6 до тих пір, поки поплавець 10 з магнітом 11 і магнітний поплавець 14 не піднімуться до рівня верхніх герконів 9 та 13 і тільки після цього за допомогою редукційного клапана 1 газ подають у газодизельгенератор. Оскільки газ в трубопроводі змішаний з 5 50535 повітряною сумішшю, яка не зріджується, то після компресора 24 повітряна суміш у вигляді бульбашок піднімається крізь зріджений газ 7 у герметичній попередній місткості 6 та надходить у її верхню частину. Оскільки герметична попередня місткість 6 і вихідна герметична місткість 3 у нижній частині з'єднані за допомогою патрубка 5, то вони формують сполучені посудини з можливістю перетікання зрідженого газу 7. В результаті такого перетікання зріджений газ 4 у вихідній герметичній місткості 3 переходить у газоподібну фазу, яка не має повітряної суміші і надходить через відвід 2 на вхід редукційного клапана 1 газодизель-генератора, забезпечуючи стабільність його роботи. Після того, як рівень зрідженого газу 7 в герметичній попередній місткості 6 знизиться до рівня нижнього гекона 9, а це відбудеться в тому випадку, коли повітряна суміш у складі газу, що подається вхідним компресором 24 буде суттєвою, магнітне поле магніту 11 поплавця 10 вплине на нижній геркон 9 на напрямній 8, і він сформує сигнал для видалення повітряної суміші з герметичної місткості 6. У результаті електромагнітний клапан 18 Комп’ютерна верстка Д. Шеверун 6 відкривається і повітряна суміш через отвори 16 гофротруби 15, патрубок 17 надходить у першу і другу додаткові місткості 20 і 22. Потім електромагнітний клапан 18 закривають і за допомогою двонапрямного компресора 19 закачують у першу і другу додаткові місткості 20 і 22 зовнішню газову суміш для зрідження корисного газу, який буде накопичуватися у другій додатковій місткості 22. Після цього закривають перший додатковий електромагнітний клапан 21 і здійснюють відкачування повітряної суміші з першої додаткової місткості 20 за допомогою двонапрямного компресора 19. Разом з цим відкривають другий додатковий електромагнітний клапан 23 і зріджений газ з другої додаткової місткості 22 подають у герметичну попередню місткість 6. Таким чином видаляється повітряна суміш з низьковуглецевого газу. Використання запропонованого технічного рішення стабілізації частоти обертів газодизельгенератора, у порівнянні з прототипом, дозволить користуватися низьковуглецевим газом і підвищити стабільність вихідної напруги в межах 2-3 %. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
