Рятувальна капсула

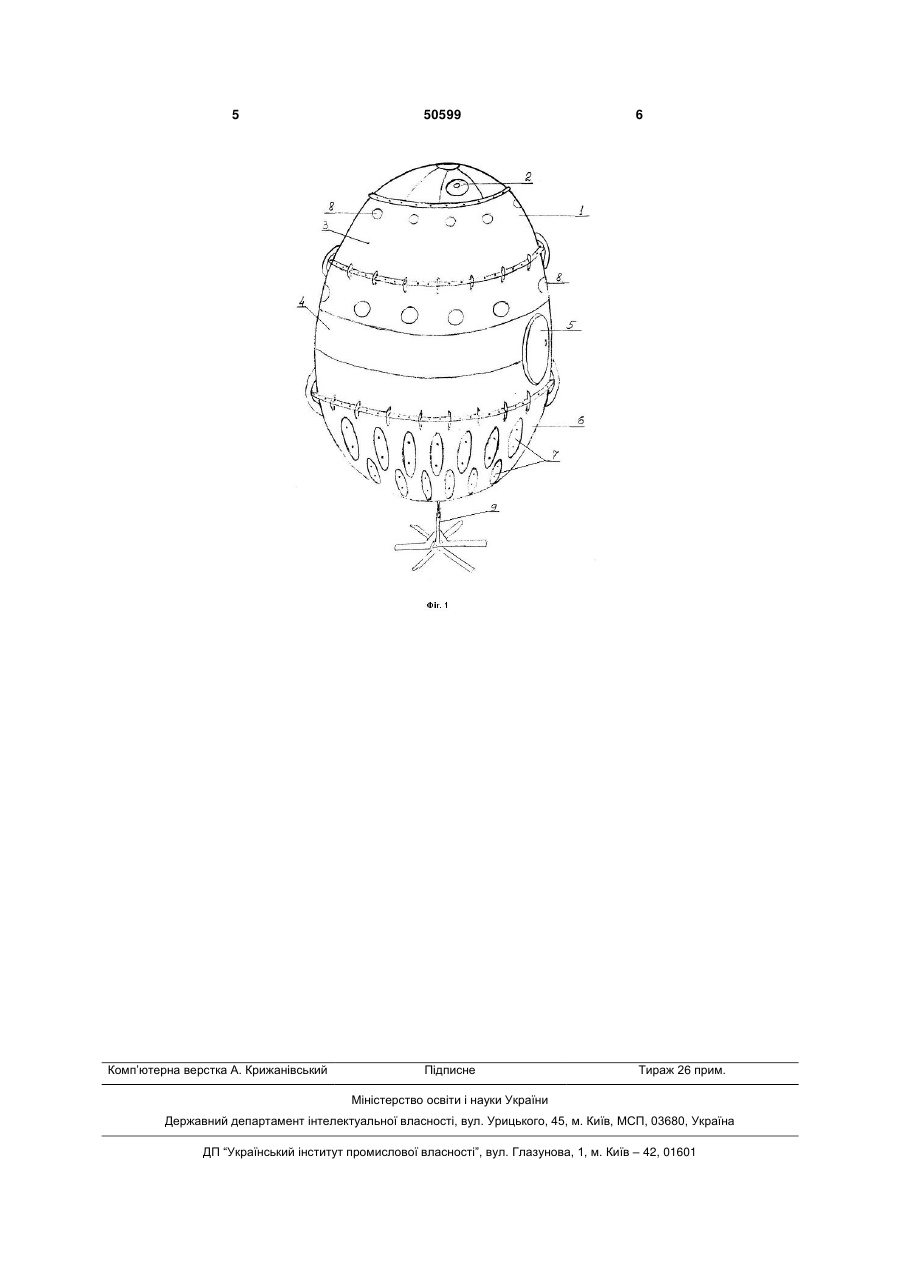

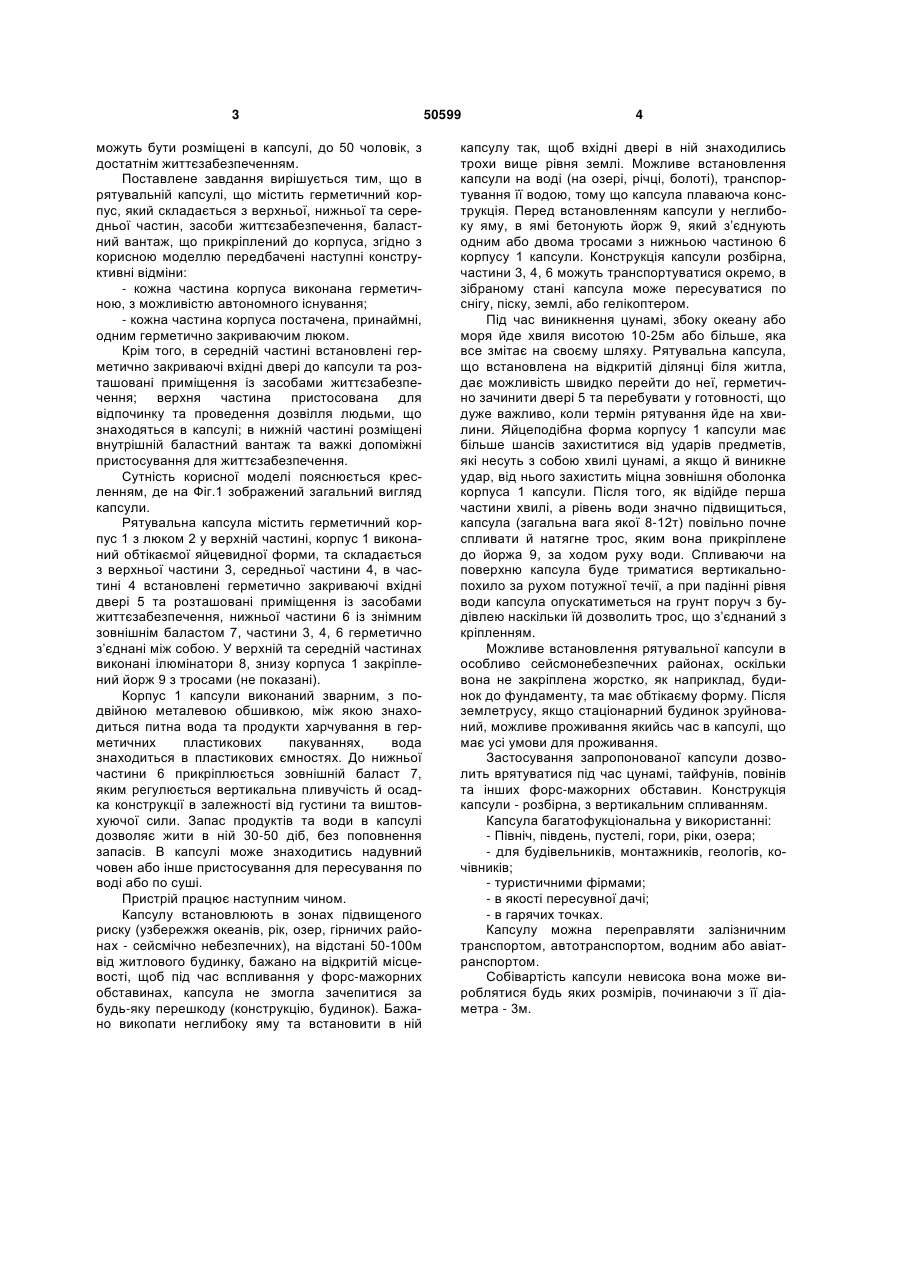

1. Рятувальна капсула, що містить герметичний корпус з люком у верхній частині, корпус складається з верхньої, нижньої та середньої частин, засоби життєзабезпечення, баластний вантаж, що прикріплений до корпусу, яка відрізняється тим, що кожна з трьох частин виконана герметичною, з можливістю автономного існування, та оснащена, 3 можуть бути розміщені в капсулі, до 50 чоловік, з достатнім життєзабезпеченням. Поставлене завдання вирішується тим, що в рятувальній капсулі, що містить герметичний корпус, який складається з верхньої, нижньої та середньої частин, засоби життєзабезпечення, баластний вантаж, що прикріплений до корпуса, згідно з корисною моделлю передбачені наступні конструктивні відміни: - кожна частина корпуса виконана герметичною, з можливістю автономного існування; - кожна частина корпуса постачена, принаймні, одним герметично закриваючим люком. Крім того, в середній частині встановлені герметично закриваючі вхідні двері до капсули та розташовані приміщення із засобами життєзабезпечення; верхня частина пристосована для відпочинку та проведення дозвілля людьми, що знаходяться в капсулі; в нижній частині розміщені внутрішній баластний вантаж та важкі допоміжні пристосування для життєзабезпечення. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображений загальний вигляд капсули. Рятувальна капсула містить герметичний корпус 1 з люком 2 у верхній частині, корпус 1 виконаний обтікаємої яйцевидної форми, та складається з верхньої частини 3, середньої частини 4, в частині 4 встановлені герметично закриваючі вхідні двері 5 та розташовані приміщення із засобами життєзабезпечення, нижньої частини 6 із знімним зовнішнім баластом 7, частини 3, 4, 6 герметично з’єднані між собою. У верхній та середній частинах виконані ілюмінатори 8, знизу корпуса 1 закріплений йорж 9 з тросами (не показані). Корпус 1 капсули виконаний зварним, з подвійною металевою обшивкою, між якою знаходиться питна вода та продукти харчування в герметичних пластикових пакуваннях, вода знаходиться в пластикових ємностях. До нижньої частини 6 прикріплюється зовнішній баласт 7, яким регулюється вертикальна пливучість й осадка конструкції в залежності від густини та виштовхуючої сили. Запас продуктів та води в капсулі дозволяє жити в ній 30-50 діб, без поповнення запасів. В капсулі може знаходитись надувний човен або інше пристосування для пересування по воді або по суші. Пристрій працює наступним чином. Капсулу встановлюють в зонах підвищеного риску (узбережжя океанів, рік, озер, гірничих районах - сейсмічно небезпечних), на відстані 50-100м від житлового будинку, бажано на відкритій місцевості, щоб під час вспливання у форс-мажорних обставинах, капсула не змогла зачепитися за будь-яку перешкоду (конструкцію, будинок). Бажано викопати неглибоку яму та встановити в ній 50599 4 капсулу так, щоб вхідні двері в ній знаходились трохи вище рівня землі. Можливе встановлення капсули на воді (на озері, річці, болоті), транспортування її водою, тому що капсула плаваюча конструкція. Перед встановленням капсули у неглибоку яму, в ямі бетонують йорж 9, який з’єднують одним або двома тросами з нижньою частиною 6 корпусу 1 капсули. Конструкція капсули розбірна, частини 3, 4, 6 можуть транспортуватися окремо, в зібраному стані капсула може пересуватися по снігу, піску, землі, або гелікоптером. Під час виникнення цунамі, збоку океану або моря йде хвиля висотою 10-25м або більше, яка все змітає на своєму шляху. Рятувальна капсула, що встановлена на відкритій ділянці біля житла, дає можливість швидко перейти до неї, герметично зачинити двері 5 та перебувати у готовності, що дуже важливо, коли термін рятування йде на хвилини. Яйцеподібна форма корпусу 1 капсули має більше шансів захиститися від ударів предметів, які несуть з собою хвилі цунамі, а якщо й виникне удар, від нього захистить міцна зовнішня оболонка корпуса 1 капсули. Після того, як відійде перша частини хвилі, а рівень води значно підвищиться, капсула (загальна вага якої 8-12т) повільно почне спливати й натягне трос, яким вона прикріплене до йоржа 9, за ходом руху води. Спливаючи на поверхню капсула буде триматися вертикальнопохило за рухом потужної течії, а при падінні рівня води капсула опускатиметься на грунт поруч з будівлею наскільки їй дозволить трос, що з’єднаний з кріпленням. Можливе встановлення рятувальної капсули в особливо сейсмонебезпечних районах, оскільки вона не закріплена жорстко, як наприклад, будинок до фундаменту, та має обтікаєму форму. Після землетрусу, якщо стаціонарний будинок зруйнований, можливе проживання якийсь час в капсулі, що має усі умови для проживання. Застосування запропонованої капсули дозволить врятуватися під час цунамі, тайфунів, повінів та інших форс-мажорних обставин. Конструкція капсули - розбірна, з вертикальним спливанням. Капсула багатофукціональна у використанні: - Північ, південь, пустелі, гори, ріки, озера; - для будівельників, монтажників, геологів, кочівників; - туристичними фірмами; - в якості пересувної дачі; - в гарячих точках. Капсулу можна переправляти залізничним транспортом, автотранспортом, водним або авіатранспортом. Собівартість капсули невисока вона може вироблятися будь яких розмірів, починаючи з її діаметра - 3м. 5 Комп’ютерна верстка А. Крижанівський 50599 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
