Пристрій протиосколковий для захисту екіпажів бойових броньованих машин

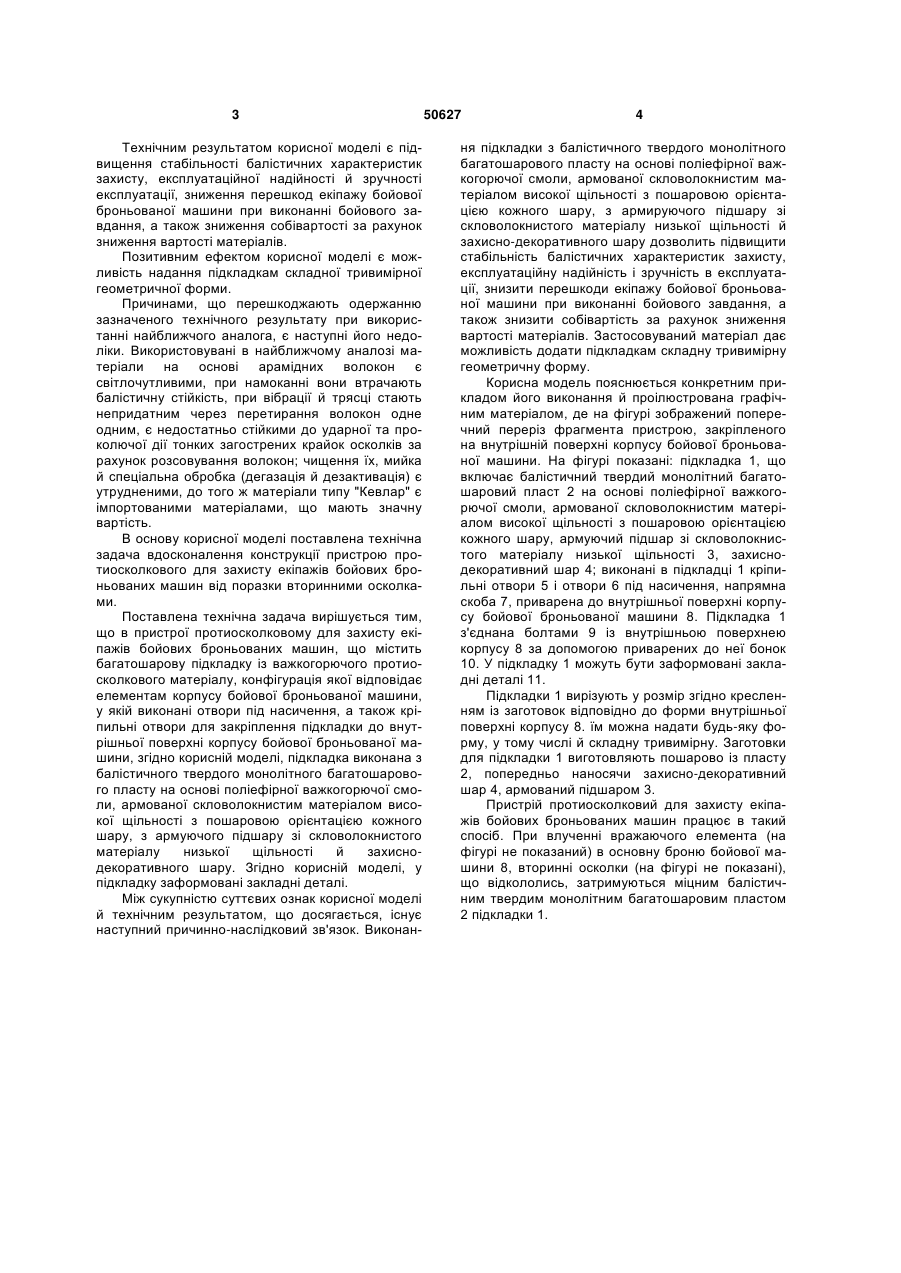

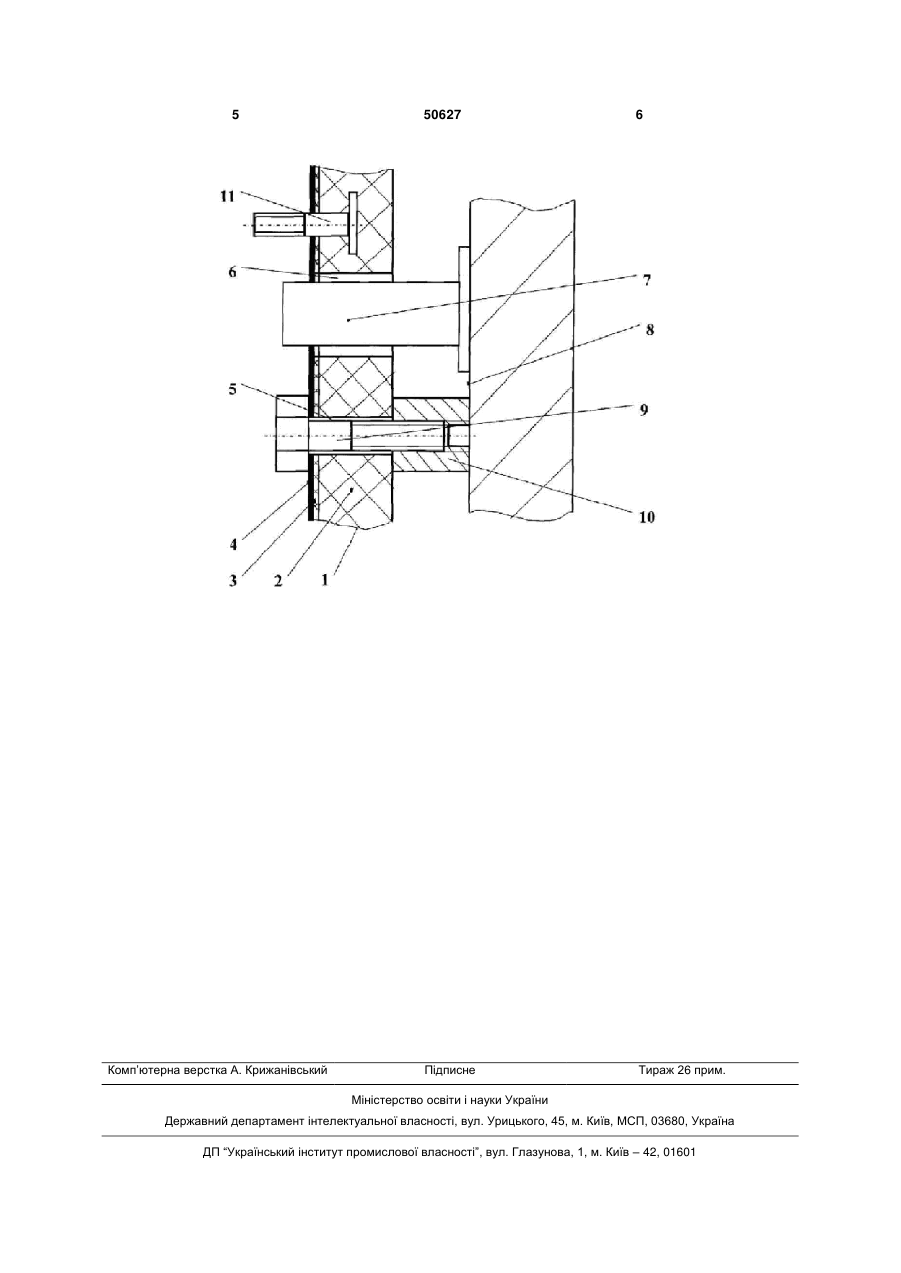

1. Пристрій протиосколковий для захисту екіпажів бойових броньованих машин, що містить 3 Технічним результатом корисної моделі є підвищення стабільності балістичних характеристик захисту, експлуатаційної надійності й зручності експлуатації, зниження перешкод екіпажу бойової броньованої машини при виконанні бойового завдання, а також зниження собівартості за рахунок зниження вартості матеріалів. Позитивним ефектом корисної моделі є можливість надання підкладкам складної тривимірної геометричної форми. Причинами, що перешкоджають одержанню зазначеного технічного результату при використанні найближчого аналога, є наступні його недоліки. Використовувані в найближчому аналозі матеріали на основі арамідних волокон є світлочутливими, при намоканні вони втрачають балістичну стійкість, при вібрації й трясці стають непридатним через перетирання волокон одне одним, є недостатньо стійкими до ударної та проколючої дії тонких загострених крайок осколків за рахунок розсовування волокон; чищення їх, мийка й спеціальна обробка (дегазація й дезактивація) є утрудненими, до того ж матеріали типу "Кевлар" є імпортованими матеріалами, що мають значну вартість. В основу корисної моделі поставлена технічна задача вдосконалення конструкції пристрою протиосколкового для захисту екіпажів бойових броньованих машин від поразки вторинними осколками. Поставлена технічна задача вирішується тим, що в пристрої протиосколковому для захисту екіпажів бойових броньованих машин, що містить багатошарову підкладку із важкогорючого протиосколкового матеріалу, конфігурація якої відповідає елементам корпусу бойової броньованої машини, у якій виконані отвори під насичення, а також кріпильні отвори для закріплення підкладки до внутрішньої поверхні корпусу бойової броньованої машини, згідно корисній моделі, підкладка виконана з балістичного твердого монолітного багатошарового пласту на основі поліефірної важкогорючої смоли, армованої скловолокнистим матеріалом високої щільності з пошаровою орієнтацією кожного шару, з армуючого підшару зі скловолокнистого матеріалу низької щільності й захиснодекоративного шару. Згідно корисній моделі, у підкладку заформовані закладні деталі. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Виконан 50627 4 ня підкладки з балістичного твердого монолітного багатошарового пласту на основі поліефірної важкогорючої смоли, армованої скловолокнистим матеріалом високої щільності з пошаровою орієнтацією кожного шару, з армируючого підшару зі скловолокнистого матеріалу низької щільності й захисно-декоративного шару дозволить підвищити стабільність балістичних характеристик захисту, експлуатаційну надійність і зручність в експлуатації, знизити перешкоди екіпажу бойової броньованої машини при виконанні бойового завдання, а також знизити собівартість за рахунок зниження вартості матеріалів. Застосовуваний матеріал дає можливість додати підкладкам складну тривимірну геометричну форму. Корисна модель пояснюється конкретним прикладом його виконання й проілюстрована графічним матеріалом, де на фігурі зображений поперечний переріз фрагмента пристрою, закріпленого на внутрішній поверхні корпусу бойової броньованої машини. На фігурі показані: підкладка 1, що включає балістичний твердий монолітний багатошаровий пласт 2 на основі поліефірної важкогорючої смоли, армованої скловолокнистим матеріалом високої щільності з пошаровою орієнтацією кожного шару, армуючий підшар зі скловолокнистого матеріалу низької щільності 3, захиснодекоративний шар 4; виконані в підкладці 1 кріпильні отвори 5 і отвори 6 під насичення, напрямна скоба 7, приварена до внутрішньої поверхні корпусу бойової броньованої машини 8. Підкладка 1 з'єднана болтами 9 із внутрішньою поверхнею корпусу 8 за допомогою приварених до неї бонок 10. У підкладку 1 можуть бути заформовані закладні деталі 11. Підкладки 1 вирізують у розмір згідно кресленням із заготовок відповідно до форми внутрішньої поверхні корпусу 8. їм можна надати будь-яку форму, у тому числі й складну тривимірну. Заготовки для підкладки 1 виготовляють пошарово із пласту 2, попередньо наносячи захисно-декоративний шар 4, армований підшаром 3. Пристрій протиосколковий для захисту екіпажів бойових броньованих машин працює в такий спосіб. При влученні вражаючого елемента (на фігурі не показаний) в основну броню бойової машини 8, вторинні осколки (на фігурі не показані), що відкололись, затримуються міцним балістичним твердим монолітним багатошаровим пластом 2 підкладки 1. 5 Комп’ютерна верстка А. Крижанівський 50627 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
