Спосіб акустичної розв’язки дерев’яного каркаса гіпсокартонних перегородок і облицювань стін
Формула / Реферат
Спосіб акустичної розв'язки дерев'яного каркаса гіпсокартонних перегородок і облицювань стін, що включає розміщення звукопоглинаючого матеріалу між дерев'яним брусом та огороджуючою конструкцією і наступне кріплення до нього дерев'яного бруса, який відрізняється тим, що попередньо в дерев'яному брусі формують гнізда, в яких висвердлюють наскрізні отвори, після чого в гнізда установлюють кріпильні елементи марки SilentClip і кріплять дерев'яний брус до огороджуючої конструкції виключно крізь отвори в кріпильних елементах марки SilentClip.
Текст

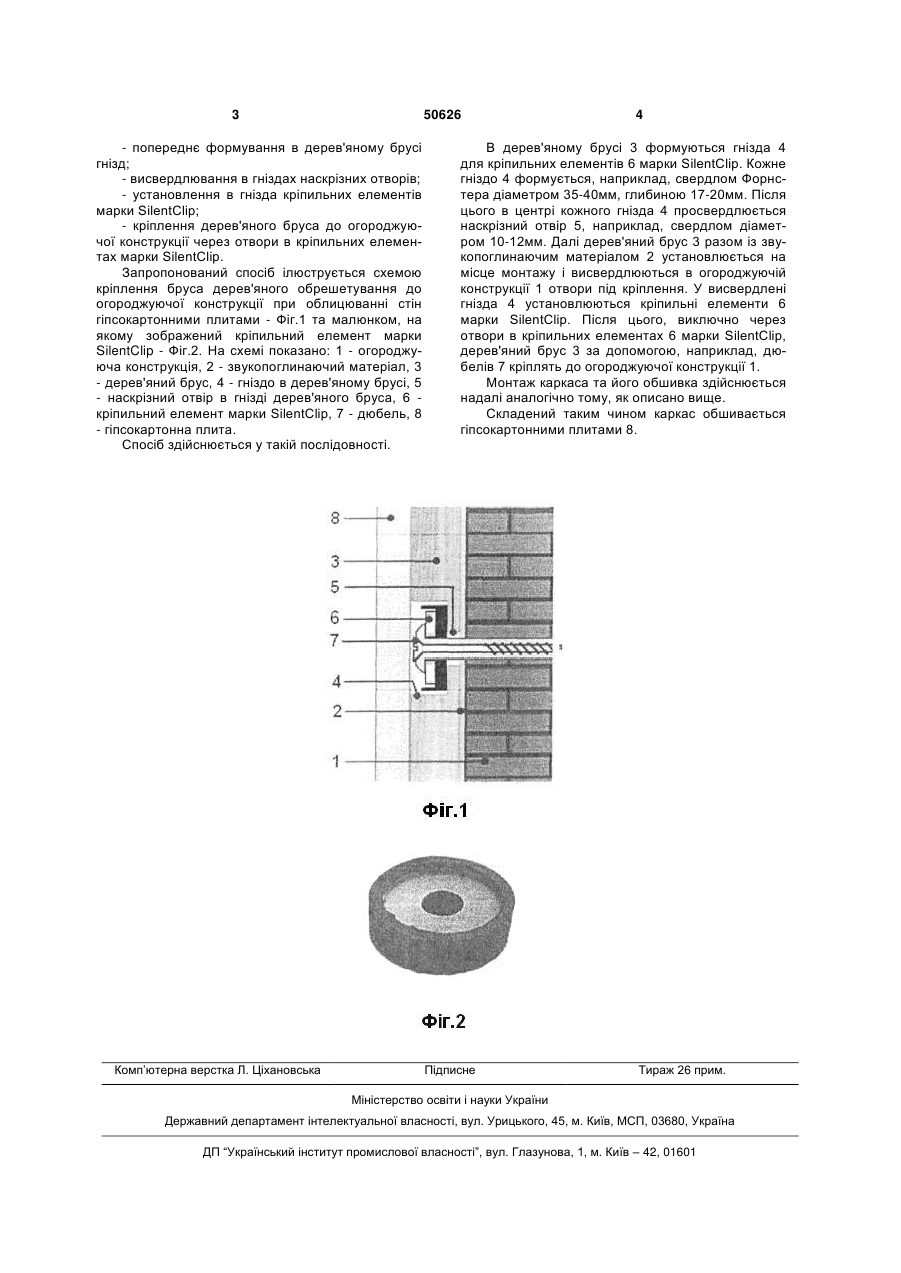

Спосіб акустичної розв'язки дерев'яного каркаса гіпсокартонних перегородок і облицювань стін, що включає розміщення звукопоглинаючого 3 50626 - попереднє формування в дерев'яному брусі гнізд; - висвердлювання в гніздах наскрізних отворів; - установлення в гнізда кріпильних елементів марки SilentClip; - кріплення дерев'яного бруса до огороджуючої конструкції через отвори в кріпильних елементах марки SilentClip. Запропонований спосіб ілюструється схемою кріплення бруса дерев'яного обрешетування до огороджуючої конструкції при облицюванні стін гіпсокартонними плитами - Фіг.1 та малюнком, на якому зображений кріпильний елемент марки SilentClip - Фіг.2. На схемі показано: 1 - огороджуюча конструкція, 2 - звукопоглинаючий матеріал, 3 - дерев'яний брус, 4 - гніздо в дерев'яному брусі, 5 - наскрізний отвір в гнізді дерев'яного бруса, 6 кріпильний елемент марки SilentClip, 7 - дюбель, 8 - гіпсокартонна плита. Спосіб здійснюється у такій послідовності. Комп’ютерна верстка Л. Ціхановська 4 В дерев'яному брусі 3 формуються гнізда 4 для кріпильних елементів 6 марки SilentClip. Кожне гніздо 4 формується, наприклад, свердлом Форнстера діаметром 35-40мм, глибиною 17-20мм. Після цього в центрі кожного гнізда 4 просвердлюється наскрізний отвір 5, наприклад, свердлом діаметром 10-12мм. Далі дерев'яний брус 3 разом із звукопоглинаючим матеріалом 2 установлюється на місце монтажу і висвердлюються в огороджуючій конструкції 1 отвори під кріплення. У висвердлені гнізда 4 установлюються кріпильні елементи 6 марки SilentClip. Після цього, виключно через отвори в кріпильних елементах 6 марки SilentClip, дерев'яний брус 3 за допомогою, наприклад, дюбелів 7 кріплять до огороджуючої конструкції 1. Монтаж каркаса та його обшивка здійснюється надалі аналогічно тому, як описано вище. Складений таким чином каркас обшивається гіпсокартонними плитами 8. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for acoustic decoupling of timber frame of gypsum board partitions and wall lining
Автори англійськоюNadiezhdin Andrii Anatoliiovych
Назва патенту російськоюСпособ акустической развязки деревянного каркаса гипсокартонных перегородок и облицовок стен
Автори російськоюНадеждин Андрей Анатолиевич
МПК / Мітки
МПК: E04G 23/02
Мітки: облицювань, акустичної, дерев`яного, розв'язки, каркаса, стін, гіпсокартонних, спосіб, перегородок
