Пристрій, що підвищує захищеність бойових машин “лінкей-спз”

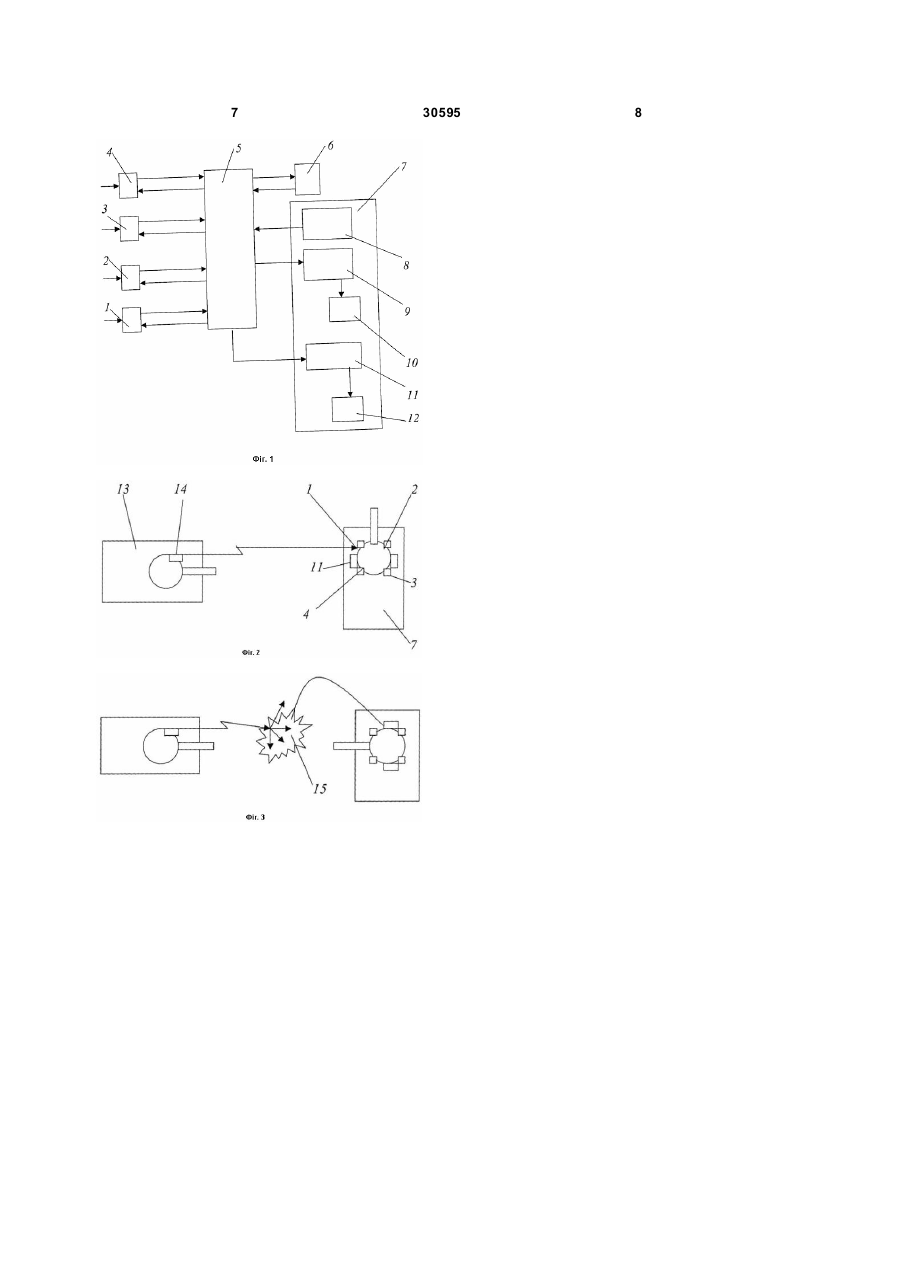

Пристрій, що підвищує захищеність бойових машин, який включає систему виявлення лазерного опромінення й керування постановкою аерозольної завіси, що містить чотири головки індикації лазерного випромінювання (дві точних і дві груби х), кожна з детектором лазерного випромінювання, які встановлені зовні бойової машини в броньованих корпусах з амбразурами, й щонайменше дві з них, які встановлені на передній частині бойової машини, оснащені координатночутливими фотоприймачами, який відрізняється тим, що додатково містить блок електроннообчислювальний і пульт індикації, контролю й керування постановкою аерозольної завіси; U 2 (19) 1 3 30595 складу комплексу «ВАРТА» входить: станція оптико-електронного придушення, що містить два освітлювача, два модулятори, пульт керування; система виявлення лазерного опромінення й керування системою постановки аерозольної завіси, що містить чотири головки індикації лазерного випромінювання (дві точних і дві груби х), кожна з детектором лазерного випромінювання, які встановлені зовні бойової машини в броньованих корпусах з амбразурами й, щонайменше, дві з них, установлюваних на передній частині бойовий машини, оснащені координатно-чутливими фотоприймачами, пульт командира, пульт навідника, пульт індикації системи постановки аерозольної завіси, блок керування, блок автоматичного доворота, які з’єднані між собою й сполучені із системою керування вогнем бойової машини. На бойових машинах установлена система постановки аерозольної завіси - дванадцять пускових установок аерозольних гранат, установлених попарно на шести кронштейнах. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у пристрої, що підвищує захи щеність бойових машин, системи виявлення лазерного опромінення й керування постановкою аерозольної завіси, що містить чотири головки індикації лазерного випромінювання (дві точних і дві груби х), кожна з детектором лазерного випромінювання, які встановлені зовні бойової машини в броньованих корпусах з амбразурами й, щонайменше, дві з них, установлених на передній частині бойової машини, які оснащені координатно-чутливими фотоприймачами. Позитивним ефектом корисної моделі є виключення з конструкції відомого пристрою станції оптико-електронного придушення, пульта індикації системи постановки аерозольної завіси, пультів командира, навідника, блоку керування, блоку автоматичного доворота й заміна їх блоком електронно-обчислювальним і пультом індикації, контролю й керування постановкою аерозольної завіси. Технічним результатом корисної моделі є зниження собівартості пристрою, що підвищує захищеність бойових машин, за рахунок зниження матеріалоємності, трудомісткості виготовлення, спрощення конструкції, а також підвищення надійності, підвищення ефективності захисту бойової машини за рахунок можливості визначення типу випромінювача систем наведення супротивника й оперативного виконання команд, і за рахунок зниження інтенсивності демаскуючого електромагнітного й оптичного випромінювання при виключенні з конструкції пристрою станції оптико-електронного придушення. Причинами, що перешкоджають одержанню зазначеного технічного результату при використанні найближчого аналога, є наступні його недоліки. Установлена в найближчому аналогу станція оптико-електронного придушення при її включенні демаскує бойову машину за рахунок електромагнітного й світлового випромінювання. Вона має значну матеріалоємність, громіздка, 4 складна у виготовленні. Система виявлення лазерного опромінення й керування системою постановки аерозольної завіси в найближчому аналогу не визначає тип випромінювача систем наведення супротивника, є не автономною, а є жорстко убудованою в систему керування вогнем бойової машини, що вносить перешкоди в роботу при виконанні термінового бойового завдання через необхідність доворота башти й виконання пуску аерозольних гранат для постановки завіси. В основу корисної моделі поставлена технічна задача вдосконалення конструкції пристрою, що підвищує захищеність бойових машин. Поставлена технічна задача вирішується тим, що в пристрої, що підвищує захищеність бойових машин, який включає систему виявлення лазерного опромінення й керування постановкою аерозольної завіси, що містить чотири головки індикації лазерного випромінювання (дві точних і дві груби х), кожна з детектором лазерного випромінювання, які встановлені зовні бойової машини в броньованих корпусах з амбразурами й, щонайменше, дві з них, які встановлені на передній частині бойової машини, оснащені координатно-чутливими фотоприймачами, згідно корисній моделі пристрій додатково містить блок електронно-обчислювальний і пульт індикації, контролю й керування постановкою аерозольної завіси; система виявлення лазерного опромінення й керування постановкою аерозольної завіси виконана з можливістю автономної обробки інформації, що надходить від головок індикації лазерного опромінення, і з можливістю автономної подачі команд для здійснення постановки аерозольної завіси за допомогою гранат; електронно-обчислювальний блок і пульт індикації, контролю й керування постановкою аерозольної завіси виконані з можливістю відображення інформації про наявність гранат у пускових установках бойової машини, про напрямок на лазерний прилад наведення супротивника, про кут до найближчої пускової установки з невідстріляною гранатою; система виявлення лазерного опромінення й керування постановкою аерозольної завіси виконана з можливістю визначення типу лазерного приладу наведення супротивника; система виявлення лазерного опромінення й керування постановкою аерозольної завіси виконана з можливістю керування постановкою аерозольної завіси в автоматичному, напівавтоматичному й ручному режимі. Між сукупністю суттєви х ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв’язок. Введення в пристрій, що підвищує захи щеність бойових машин, «ЛІНКЕЙ-СПЗ» блоку електроннообчислювального й пульта індикації, контролю й керування постановкою аерозольної завіси, виконаних з можливістю відображення інформації про наявність гранат у пускових установках бойової машини, про напрямок на лазерний прилад наведення супротивника, про кут до найближчої пускової установки з невідстріляною гранатою; виконання системи виявлення 5 30595 лазерного опромінення й керування постановкою аерозольної завіси з можливістю автономної обробки інформації, що надходить від головок індикації лазерного опромінення, і з можливістю автономної подачі команд для здійснення постановки аерозольної завіси за допомогою гранат; виконання системи виявлення лазерного опромінення й керування постановкою аерозольної завіси з можливістю визначення типу лазерного приладу наведення супротивника; виконання системи виявлення лазерного опромінення й керування постановкою аерозольної завіси з можливістю керування постановкою аерозольної завіси в автоматичному, напівавтоматичному й ручному режимі дозволить знизити собівартість пристрою, що підвищує захищеність бойових машин, за рахунок зниження матеріалоємності, трудомісткості виготовлення, спрощення конструкції, а також підвищить надійність і ефективність захисту бойової машини за рахунок можливості визначення типу випромінювача систем наведення супротивника й оперативного виконання команд. Корисна модель пояснюється конкретним прикладом її виконання й проілюстрована графічним матеріалом, де: на Фіг.1 зображена блок-схема пристрою, на Фіг.2, 3 - схематичне зображення роботи бойової машини із пристроєм, що підвищує захищеність бойових машин, «ЛІНКЕЙ-СПЗ». Пристрій, що підвищує захи щеність бойових машин, «ЛІНКЕЙ-СПЗ» (Фіг.1) містить головки індикаторів лазерного випромінювання 1, 2, 3, 4, блок електронно-обчислювальний 5, пульт індикації, контролю й керування постановкою аерозольної (димової) завіси 6 і сполучні кабелі (на фігурі не показані), що забезпечують функціональний зв’язок елементів пристрою між собою й з виконавчими пристроями бойової машини 7: системою електроживлення 8, внутрішнім переговірним пристроєм 9 з навушниками шоломофонів членів екіпажа 10, пусковими установками аерозольних гранат 11, аерозольними гранатами 12. На фігурах 2, 3 показані бойова машина супротивника 13 з лазерним приладом наведення 14. На фігурі 3 показана аерозольна хмара 15. Пристрій, що підвищує захи щеність бойових машин, «ЛІНКЕЙ-СПЗ» працює в такий спосіб. Лазерне випромінювання систем наведення 14 супротивника 13 (Фіг.2) попадає на головки 1, 2, 3, 4 індикаторів лазерного опромінення бойової машини 7, які реєструють факт опромінення її, та напрямок на джерело випромінювання й видають у вигляді електричних сигналів інформацію в блок електронно-обчислювальний 5, який визначає тип випромінювача (підсвічувач чи далекомір) і виробляє керуючі команди, що надходять на пульт індикації, контролю й керування постановкою аерозольної завіси 6, внутрішній переговірний пристрій 9 з навушниками шоломофонів членів екіпажа 10 і на електрозапали аерозольних (або димових) гранат 12, що перебувають у пускових установках аерозольних гранат 11 бойової машини 7. У пульті індикації, контролю й 6 керування постановкою аерозольної завіси 6 команди блоку електронно-обчислювального 5 перетворюються в інформацію про напрямок на лазерний прилад наведення 14 (Фіг.2, 3), про наявність гранат 12 у пускових установках 11, про кут доворота башти (на фігурах не позначена) бойової машини 7 до найближчої пускової установки 11, зарядженої гранатою 12, у напрямку бойової машини супротивника 13 з лазерним приладом наведення 14. Далі ця інформація відображається світловими індикаторами й цифровим табло лицьової панелі (на фігура х не позначені) пульта індикації, контролю й керування постановкою аерозольної завіси 6. Одночасно й синхронно по внутрішньому переговірному пристрою 9 у навушниках шоломофонів членів екіпажа 10 звучить зумер різної тональності залежно від типу (далекомір або підсвічувач) випромінювача (на фігурах не позначений) лазерного приладу наведення 14. Залежно від бойової обстановки й на підставі інформації: візуальної - на пульті індикації, контролю й керування постановкою аерозольної завіси 6 і звукової - у навушниках шоломофонів 10 внутрішнього переговірного пристрою 9 командир або оператор-навідник екіпажа бойової машини 7 вибирає й включає один з режимів роботи: «автоматичний»; «напівавтоматичний»; «пуск групи»; «контроль»; «скидання». У режимі «автоматичний» виконується автоматичний відстріл одної або трьох аерозольних гранат 12 у напрямку опромінення. При розриві гранат 12 утвориться аерозольна хмара 15, непрозора для лазерного й оптичного випромінювання, за рахунок чого відбувається зрив наведення. У режимі «напівавтоматичний» пристрій, що підвищує захи щеність бойових машин, «ЛІНКЕЙСПЗ» виконує ті ж функції, що й у режимі «автоматичний», за винятком того, що після індикації опромінення керування відстрілом гранат 12 виконується командиром або оператором з пульта індикації, контролю й керування постановкою аерозольної завіси 6. У режимі «пуск групи» виконується відстріл гранат 12 із всіх пускових установок 11 з інтервалом 0,6 секунд. При необхідності, у випадку відсутності гранат 12 у пускових установках 11 у напрямку бойової машини супротивника 13 з лазерним приладом наведення 14 може бути виконаний доворот башти бойової машини 7 на кут до найближчої пускової установки 11 із гранатою 12, який визначений блоком електронно-обчислювальним 5. Режими «контроль» і «скидання» є сервісними й призначені для приведення системи виявлення лазерного опромінення й керування постановкою аерозольної завіси в стан боєздатності (робочий стан), а також контролю її боєздатності. 7 30595 8
