Борона

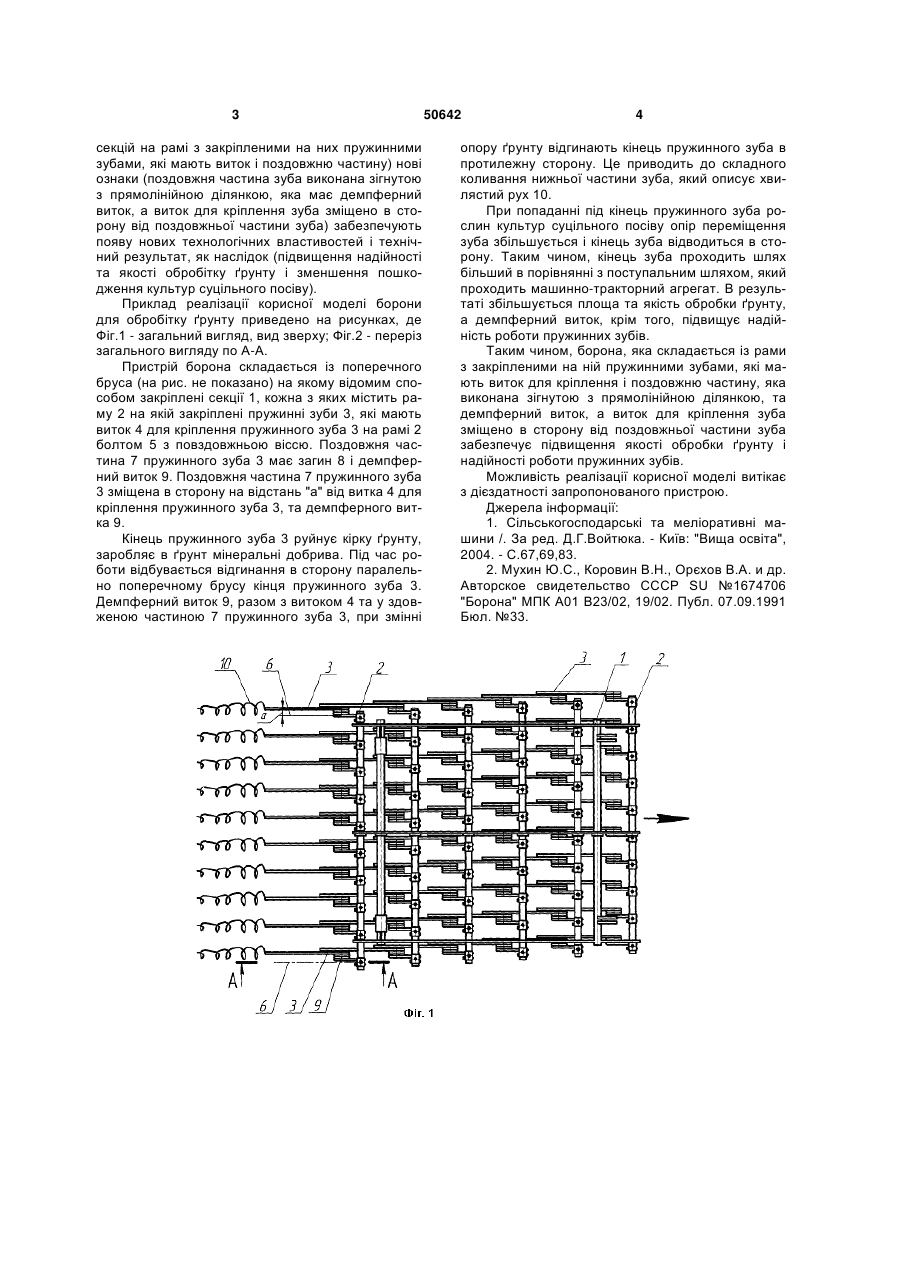

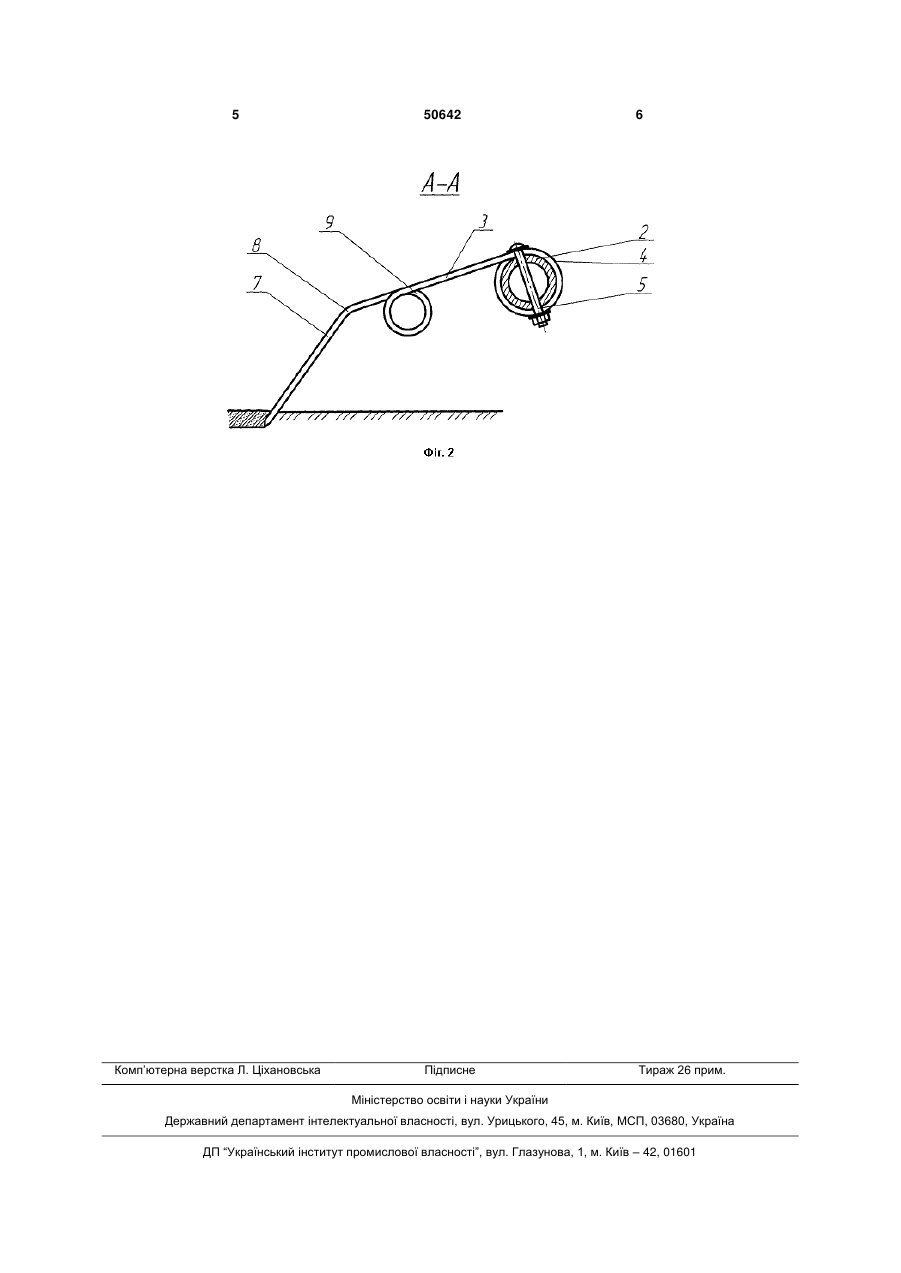

Борона, яка складається із рами з закріпленими на ній пружинними зубами, які мають виток для кріплення і поздовжню частину, яка відрізняється тим, що поздовжня частина зуба виконана зігнутою з прямолінійною ділянкою, яка має демпферний виток, а виток для кріплення зуба зміщено в сторону від поздовжньої частини зуба. (19) (21) u200812461 (22) 23.10.2008 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ГРИГОРИШЕН ВАЛЕНТИН МИХАЙЛОВИЧ, ЯРЕМЧУК ОЛЕКСАНДР СТЕПАНОВИЧ, ГАРЬКАВИЙ АНАТОЛІЙ ДМИТРОВИЧ, ГРИЩУК ОЛЕГ АНАТОЛІЙОВИЧ, НЕЧЕПОРЕНКО СЕРГІЙ АНАТОЛІЙОВИЧ 3 секцій на рамі з закріпленими на них пружинними зубами, які мають виток і поздовжню частину) нові ознаки (поздовжня частина зуба виконана зігнутою з прямолінійною ділянкою, яка має демпферний виток, а виток для кріплення зуба зміщено в сторону від поздовжньої частини зуба) забезпечують появу нових технологічних властивостей і технічний результат, як наслідок (підвищення надійності та якості обробітку ґрунту і зменшення пошкодження культур суцільного посіву). Приклад реалізації корисної моделі борони для обробітку ґрунту приведено на рисунках, де Фіг.1 - загальний вигляд, вид зверху; Фіг.2 - переріз загального вигляду по А-А. Пристрій борона складається із поперечного бруса (на рис. не показано) на якому відомим способом закріплені секції 1, кожна з яких містить раму 2 на якій закріплені пружинні зуби 3, які мають виток 4 для кріплення пружинного зуба 3 на рамі 2 болтом 5 з повздовжньою віссю. Поздовжня частина 7 пружинного зуба 3 має загин 8 і демпферний виток 9. Поздовжня частина 7 пружинного зуба 3 зміщена в сторону на відстань "а" від витка 4 для кріплення пружинного зуба 3, та демпферного витка 9. Кінець пружинного зуба 3 руйнує кірку ґрунту, заробляє в ґрунт мінеральні добрива. Під час роботи відбувається відгинання в сторону паралельно поперечному брусу кінця пружинного зуба 3. Демпферний виток 9, разом з витоком 4 та у здовженою частиною 7 пружинного зуба 3, при змінні 50642 4 опору ґрунту відгинають кінець пружинного зуба в протилежну сторону. Це приводить до складного коливання нижньої частини зуба, який описує хвилястий рух 10. При попаданні під кінець пружинного зуба рослин культур суцільного посіву опір переміщення зуба збільшується і кінець зуба відводиться в сторону. Таким чином, кінець зуба проходить шлях більший в порівнянні з поступальним шляхом, який проходить машинно-тракторний агрегат. В результаті збільшується площа та якість обробки ґрунту, а демпферний виток, крім того, підвищує надійність роботи пружинних зубів. Таким чином, борона, яка складається із рами з закріпленими на ній пружинними зубами, які мають виток для кріплення і поздовжню частину, яка виконана зігнутою з прямолінійною ділянкою, та демпферний виток, а виток для кріплення зуба зміщено в сторону від поздовжньої частини зуба забезпечує підвищення якості обробки ґрунту і надійності роботи пружинних зубів. Можливість реалізації корисної моделі витікає з дієздатності запропонованого пристрою. Джерела інформації: 1. Сільськогосподарські та меліоративні машини /. За ред. Д.Г.Войтюка. - Київ: "Вища освіта", 2004. - С.67,69,83. 2. Мухин Ю.С., Коровин В.Н., Орєхов В.А. и др. Авторское свидетельство СССР SU №1674706 "Борона" МПК А01 В23/02, 19/02. Публ. 07.09.1991 Бюл. №33. 5 Комп’ютерна верстка Л. Ціхановська 50642 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
