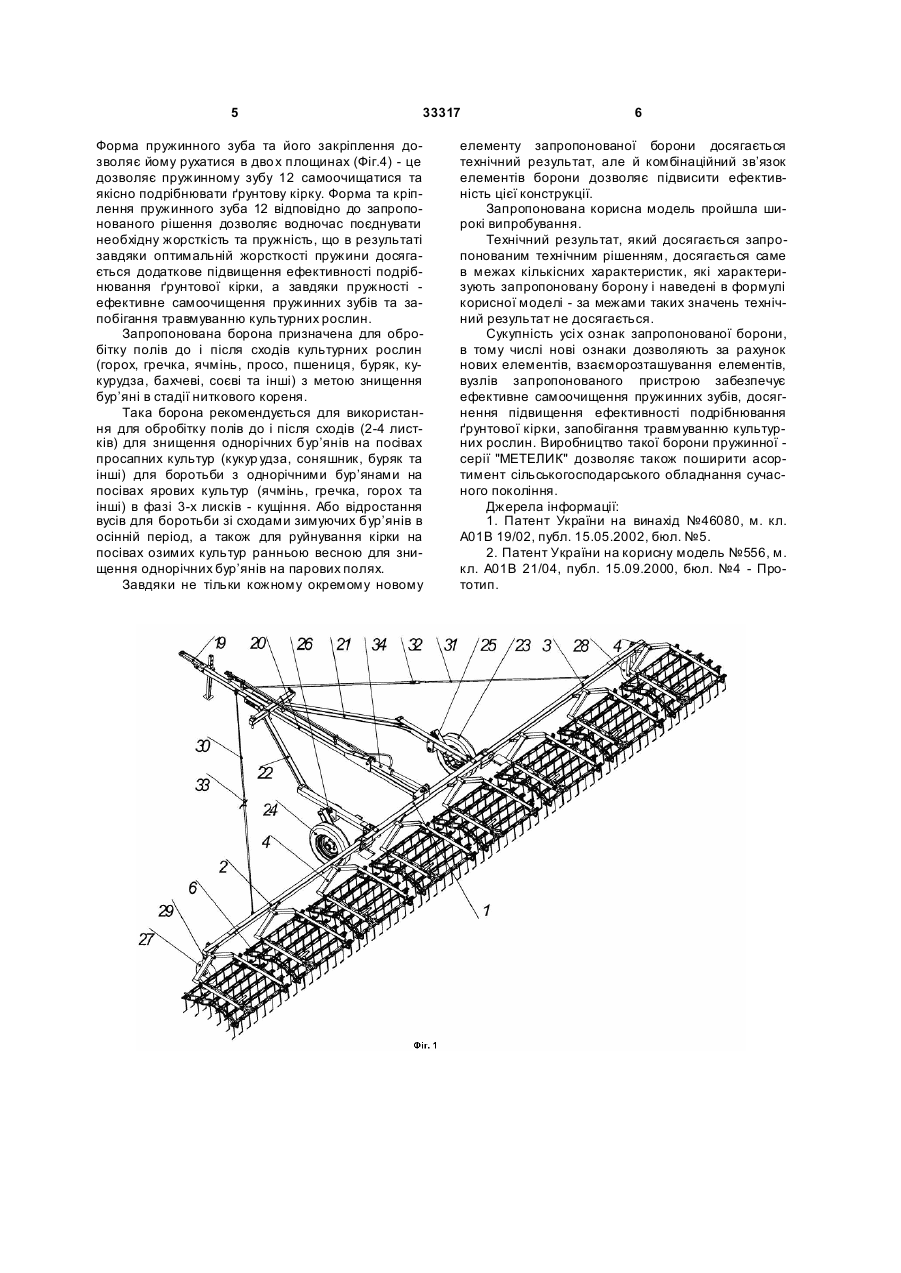

Борона пружинна

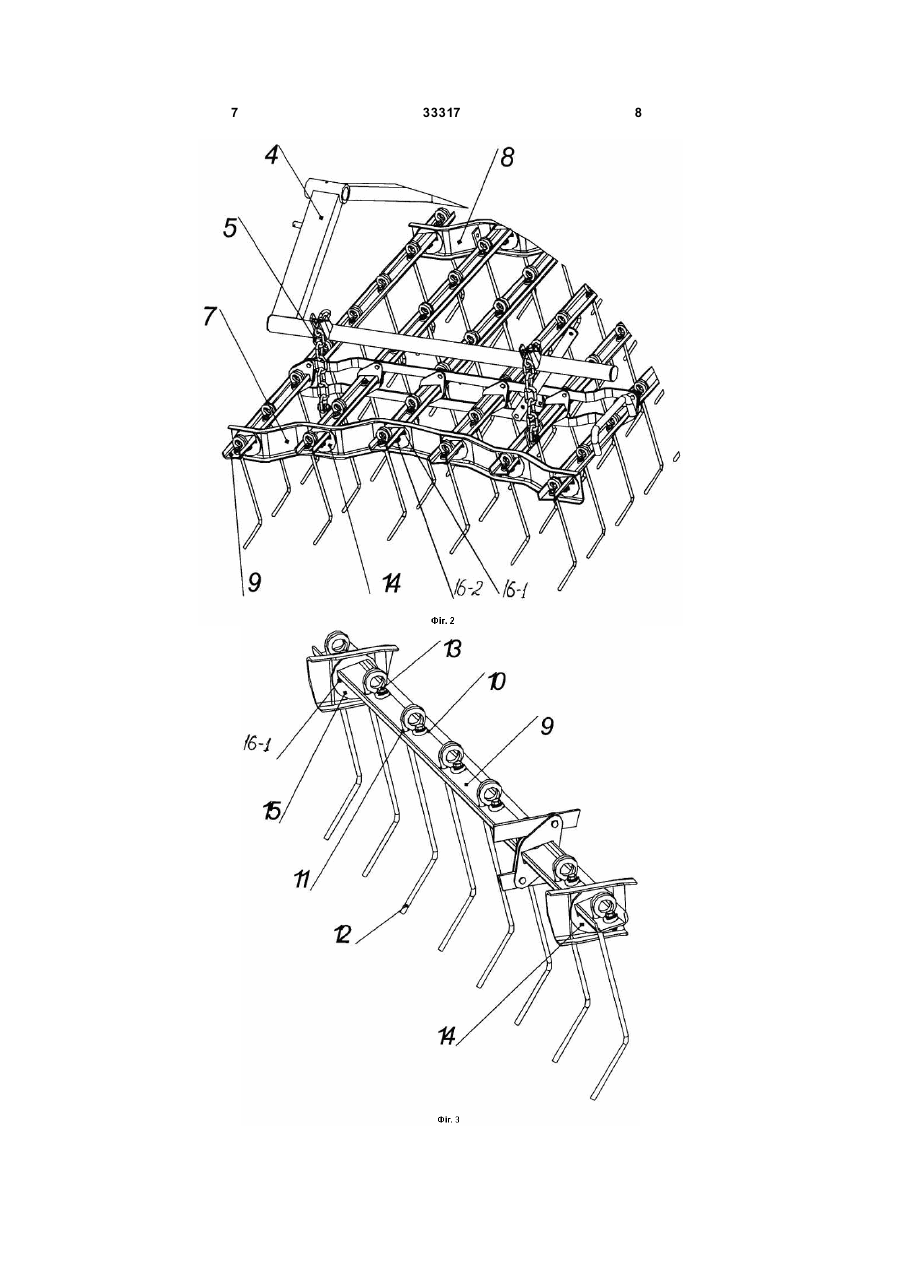

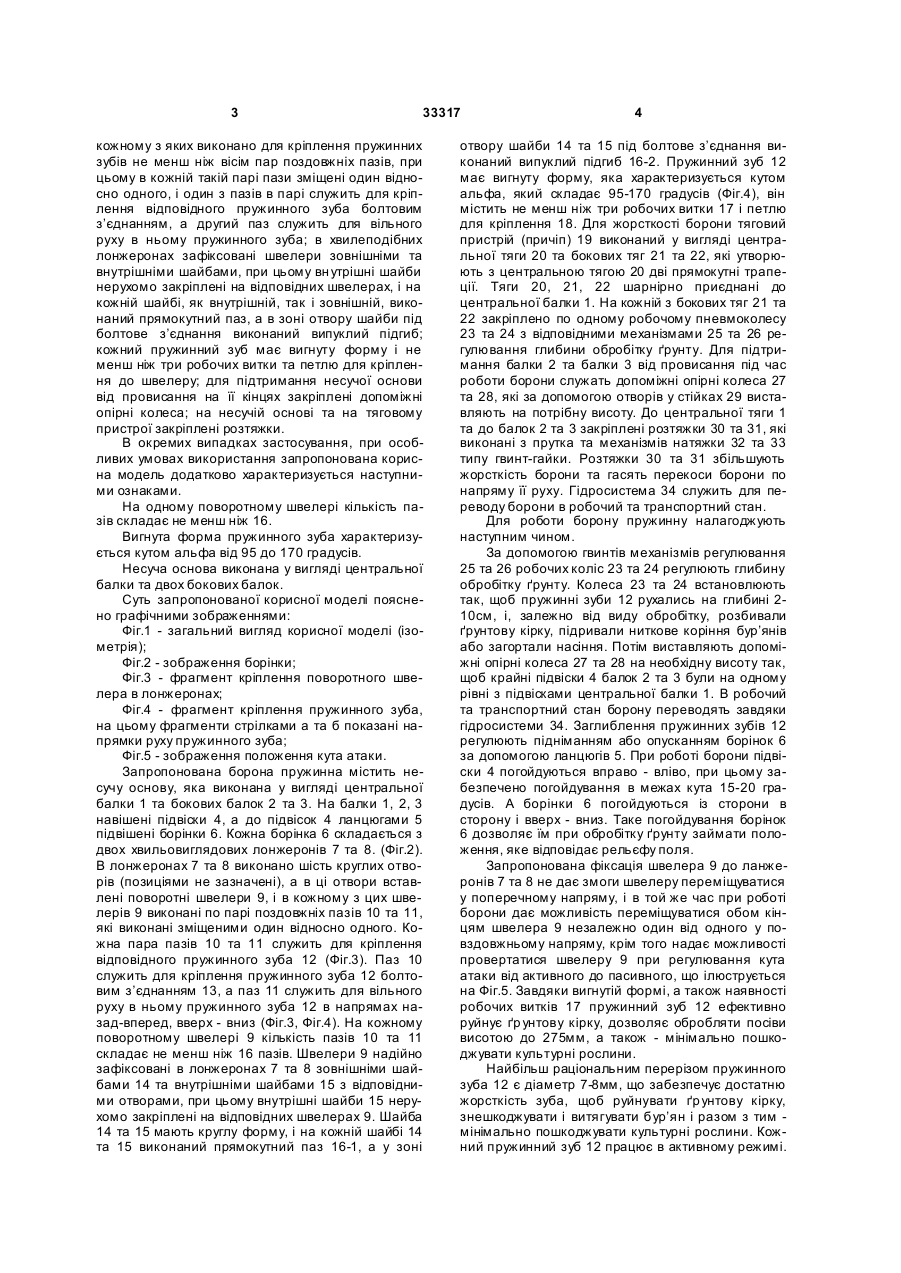

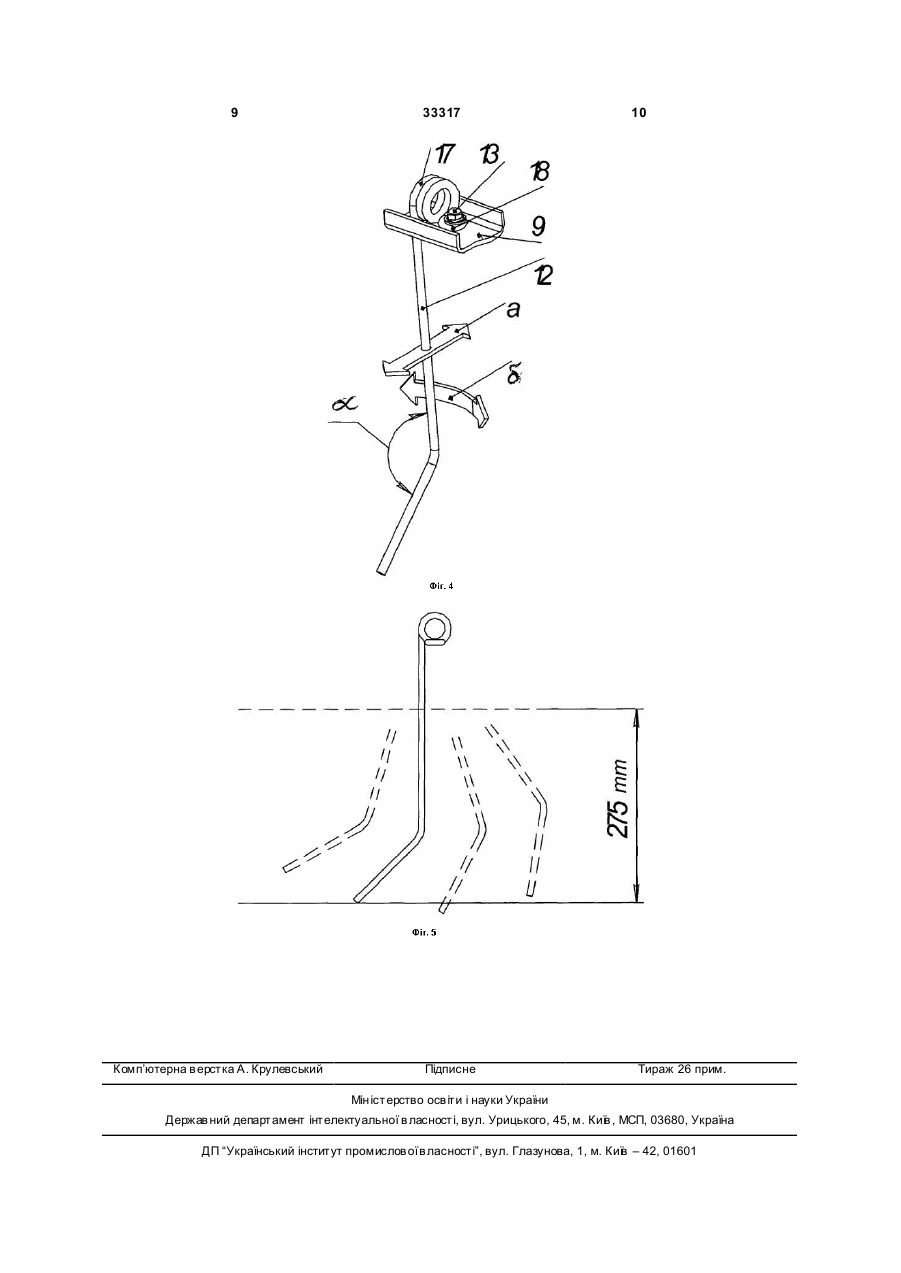

1. Борона пружинна, що містить несучу основу, підвіски, які навішені на несучу основу, прикріплені ланцюгами до підвісок борінки з пружинними зубами, опорні колеса, механізм регулювання кута атаки пружинних зубів, тяговий пристрій, яка відрізняється тим, що кожна борінка складається з двох хвилеподібних лонжеронів, не менш ніж шести поворотних швелерів, в кожному з яких виконано для кріплення пружинних зубів не менш ніж вісім пар поздовжніх пазів, причому в кожній такій парі пази зміщені один відносно одного, і один з пазів в парі служить для кріплення відповідного пружинного зуба болтовим з'єднанням, а другий паз служить для вільного руху в ньому пружинного U 2 (19) 1 3 33317 кожному з яких виконано для кріплення пружинних зубів не менш ніж вісім пар поздовжніх пазів, при цьому в кожній такій парі пази зміщені один відносно одного, і один з пазів в парі служить для кріплення відповідного пружинного зуба болтовим з’єднанням, а другий паз служить для вільного руху в ньому пружинного зуба; в хвилеподібних лонжеронах зафіксовані швелери зовнішніми та внутрішніми шайбами, при цьому вн утрішні шайби нерухомо закріплені на відповідних швелерах, і на кожній шайбі, як внутрішній, так і зовнішній, виконаний прямокутний паз, а в зоні отвору шайби під болтове з’єднання виконаний випуклий підгиб; кожний пружинний зуб має вигнуту форму і не менш ніж три робочих витки та петлю для кріплення до швелеру; для підтримання несучої основи від провисання на її кінцях закріплені допоміжні опірні колеса; на несучій основі та на тяговому пристрої закріплені розтяжки. В окремих випадках застосування, при особливих умовах використання запропонована корисна модель додатково характеризується наступними ознаками. На одному поворотному швелері кількість пазів складає не менш ніж 16. Вигнута форма пружинного зуба характеризується кутом альфа від 95 до 170 градусів. Несуча основа виконана у вигляді центральної балки та двох бокових балок. Суть запропонованої корисної моделі пояснено графічними зображеннями: Фіг.1 - загальний вигляд корисної моделі (ізометрія); Фіг.2 - зображення борінки; Фіг.3 - фрагмент кріплення поворотного швелера в лонжеронах; Фіг.4 - фрагмент кріплення пружинного зуба, на цьому фрагменти стрілками а та б показані напрямки руху пружинного зуба; Фіг.5 - зображення положення кута атаки. Запропонована борона пружинна містить несучу основу, яка виконана у вигляді центральної балки 1 та бокових балок 2 та 3. На балки 1, 2, 3 навішені підвіски 4, а до підвісок 4 ланцюгами 5 підвішені борінки 6. Кожна борінка 6 складається з двох хвильовиглядових лонжеронів 7 та 8. (Фіг.2). В лонжеронах 7 та 8 виконано шість круглих отворів (позиціями не зазначені), а в ці отвори вставлені поворотні швелери 9, і в кожному з цих швелерів 9 виконані по парі поздовжніх пазів 10 та 11, які виконані зміщеними один відносно одного. Кожна пара пазів 10 та 11 служить для кріплення відповідного пружинного зуба 12 (Фіг.3). Паз 10 служить для кріплення пружинного зуба 12 болтовим з’єднанням 13, а паз 11 служить для вільного руху в ньому пружинного зуба 12 в напрямах назад-вперед, вверх - вниз (Фіг.3, Фіг.4). На кожному поворотному швелері 9 кількість пазів 10 та 11 складає не менш ніж 16 пазів. Швелери 9 надійно зафіксовані в лонжеронах 7 та 8 зовнішніми шайбами 14 та внутрішніми шайбами 15 з відповідними отворами, при цьому внутрішні шайби 15 нерухомо закріплені на відповідних швелерах 9. Шайба 14 та 15 мають круглу форму, і на кожній шайбі 14 та 15 виконаний прямокутний паз 16-1, а у зоні 4 отвору шайби 14 та 15 під болтове з’єднання виконаний випуклий підгиб 16-2. Пружинний зуб 12 має вигнуту форму, яка характеризується кутом альфа, який складає 95-170 градусів (Фіг.4), він містить не менш ніж три робочих витки 17 і петлю для кріплення 18. Для жорсткості борони тяговий пристрій (причіп) 19 виконаний у вигляді центральної тяги 20 та бокових тяг 21 та 22, які утворюють з центральною тягою 20 дві прямокутні трапеції. Тяги 20, 21, 22 шарнірно приєднані до центральної балки 1. На кожній з бокових тяг 21 та 22 закріплено по одному робочому пневмоколесу 23 та 24 з відповідними механізмами 25 та 26 регулювання глибини обробітку ґрунту. Для підтримання балки 2 та балки 3 від провисання під час роботи борони служать допоміжні опірні колеса 27 та 28, які за допомогою отворів у стійках 29 виставляють на потрібну висоту. До центральної тяги 1 та до балок 2 та 3 закріплені розтяжки 30 та 31, які виконані з прутка та механізмів натяжки 32 та 33 типу гвинт-гайки. Розтяжки 30 та 31 збільшують жорсткість борони та гасять перекоси борони по напряму її руху. Гідросистема 34 служить для переводу борони в робочий та транспортний стан. Для роботи борону пружинну налагоджують наступним чином. За допомогою гвинтів механізмів регулювання 25 та 26 робочих коліс 23 та 24 регулюють глибину обробітку ґрунту. Колеса 23 та 24 встановлюють так, щоб пружинні зуби 12 рухались на глибині 210см, і, залежно від виду обробітку, розбивали ґрунтову кірку, підривали ниткове коріння бур’янів або загортали насіння. Потім виставляють допоміжні опірні колеса 27 та 28 на необхідну висоту так, щоб крайні підвіски 4 балок 2 та 3 були на одному рівні з підвісками центральної балки 1. В робочий та транспортний стан борону переводять завдяки гідросистеми 34. Заглиблення пружинних зубів 12 регулюють підніманням або опусканням борінок 6 за допомогою ланцюгів 5. При роботі борони підвіски 4 погойдуються вправо - вліво, при цьому забезпечено погойдування в межах кута 15-20 градусів. А борінки 6 погойдуються із сторони в сторону і вверх - вниз. Таке погойдування борінок 6 дозволяє їм при обробітку ґрунту займати положення, яке відповідає рельєфу поля. Запропонована фіксація швелера 9 до ланжеронів 7 та 8 не дає змоги швелеру переміщуватися у поперечному напряму, і в той же час при роботі борони дає можливість переміщуватися обом кінцям швелера 9 незалежно один від одного у повздовжньому напряму, крім того надає можливості провертатися швелеру 9 при регулювання кута атаки від активного до пасивного, що ілюструється на Фіг.5. Завдяки вигнутій формі, а також наявності робочих витків 17 пружинний зуб 12 ефективно руйнує ґр унтову кірку, дозволяє обробляти посіви висотою до 275мм, а також - мінімально пошкоджувати культурні рослини. Найбільш раціональним перерізом пружинного зуба 12 є діаметр 7-8мм, що забезпечує достатню жорсткість зуба, щоб руйнувати ґр унтову кірку, знешкоджувати і витягувати бур’ян і разом з тим мінімально пошкоджувати культурні рослини. Кожний пружинний зуб 12 працює в активному режимі. 5 33317 Форма пружинного зуба та його закріплення дозволяє йому рухатися в дво х площинах (Фіг.4) - це дозволяє пружинному зубу 12 самоочищатися та якісно подрібнювати ґрунтову кірку. Форма та кріплення пружинного зуба 12 відповідно до запропонованого рішення дозволяє водночас поєднувати необхідну жорсткість та пружність, що в результаті завдяки оптимальній жорсткості пружини досягається додаткове підвищення ефективності подрібнювання ґрунтової кірки, а завдяки пружності ефективне самоочищення пружинних зубів та запобігання травмуванню культурних рослин. Запропонована борона призначена для обробітку полів до і після сходів культурних рослин (горох, гречка, ячмінь, просо, пшениця, буряк, кукурудза, бахчеві, соєві та інші) з метою знищення бур’яні в стадії ниткового кореня. Така борона рекомендується для використання для обробітку полів до і після сходів (2-4 листків) для знищення однорічних бур’янів на посівах просапних культур (кукур удза, соняшник, буряк та інші) для боротьби з однорічними бур’янами на посівах ярових культур (ячмінь, гречка, горох та інші) в фазі 3-х лисків - кущіння. Або відростання вусів для боротьби зі сходами зимуючих бур’янів в осінній період, а також для руйнування кірки на посівах озимих культур ранньою весною для знищення однорічних бур’янів на парових полях. Завдяки не тільки кожному окремому новому 6 елементу запропонованої борони досягається технічний результат, але й комбінаційний зв’язок елементів борони дозволяє підвисити ефективність цієї конструкції. Запропонована корисна модель пройшла широкі випробування. Технічний результат, який досягається запропонованим технічним рішенням, досягається саме в межах кількісних характеристик, які характеризують запропоновану борону і наведені в формулі корисної моделі - за межами таких значень технічний результат не досягається. Сукупність усі х ознак запропонованої борони, в тому числі нові ознаки дозволяють за рахунок нових елементів, взаєморозташування елементів, вузлів запропонованого пристрою забезпечує ефективне самоочищення пружинних зубів, досягнення підвищення ефективності подрібнювання ґрунтової кірки, запобігання травмуванню культурних рослин. Виробництво такої борони пружинної серії "МЕТЕЛИК" дозволяє також поширити асортимент сільськогосподарського обладнання сучасного покоління. Джерела інформації: 1. Патент України на винахід №46080, м. кл. А01В 19/02, публ. 15.05.2002, бюл. №5. 2. Патент України на корисну модель №556, м. кл. А01В 21/04, публ. 15.09.2000, бюл. №4 - Прототип. 7 33317 8 9 Комп’ютерна в ерстка А. Крулевський 33317 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
