Вибуховий прилад

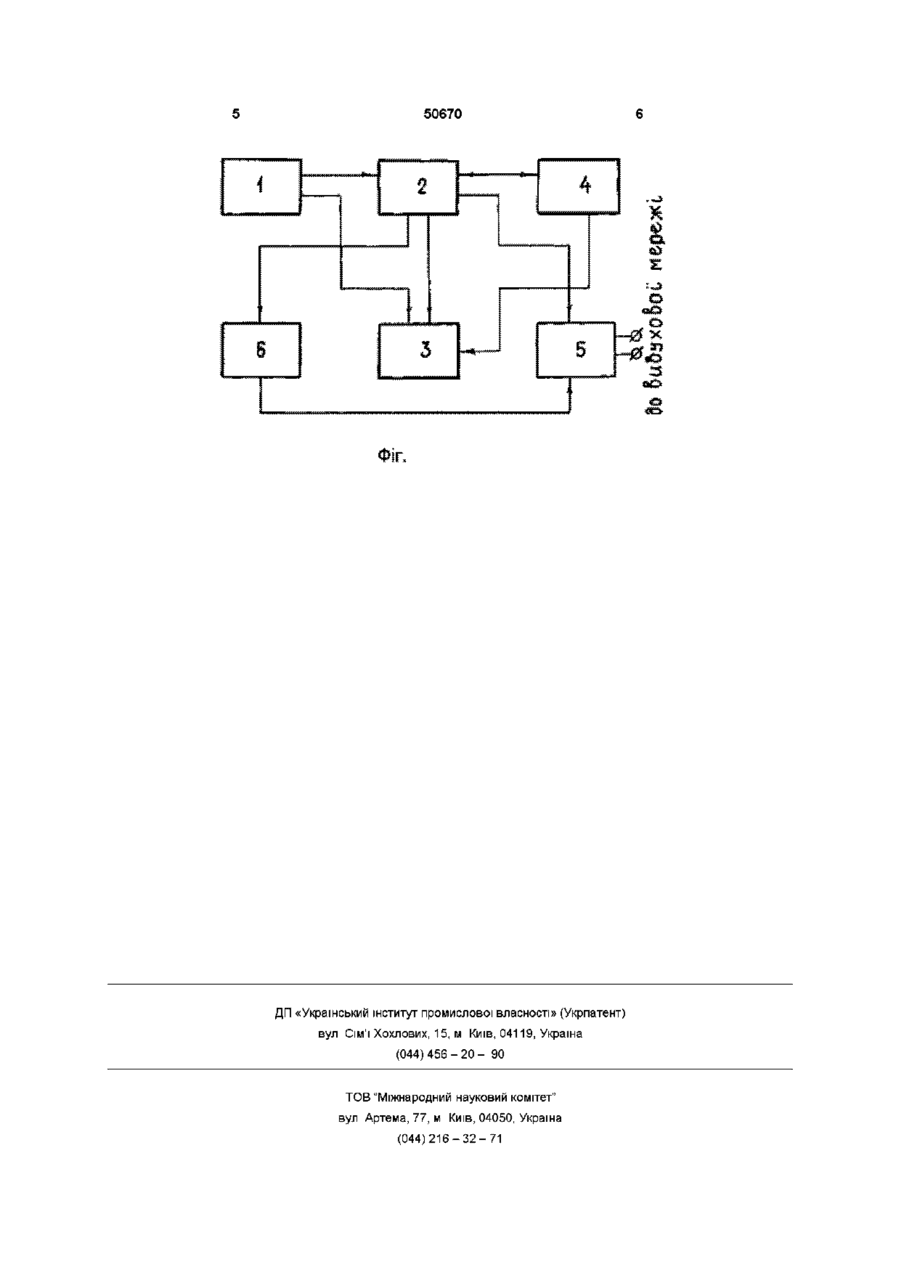

Вибуховий прилад, що містить блок живлення, перетворювач напруги, один з виходів якого з'єднаний з входами блока сигналізації, а другий - із входом регулятора напруги, а також знімний ключ, який відрізняється тим, що він додатково містить блок обмеження тривалості імпульсу з клемами для приєднання вибухової мережі, а знімний ключ виконаний на напівпровідникових елементах і з'єднаний з обмежувачем тривалості імпульсу і блоком живлення, при цьому вхід перетворювача напруги з'єднаний з одним з виходів блока живлення, другий вихід якого з'єднаний із блоком сигналізації, другий і третій входи якого з'єднані з виходами регулятора напруги та перетворювача напруги, ВІДПОВІДНО, а другий вхід обмежувача тривалості імпульсу з'єднаний з виходом перетворювача напруги Запропоноване технічне рішення відноситься до гірничої справи і призначено для подачі вибухового імпульсу на електродетонатори під час ведіння підривних робіт у шахтах, небезпечних за пилом і газом Відомий вибуховий прилад ПИВ-100 М, який використовується у цей час на шахтах України й містить у собі блок живлення, перетворювач напруги, з'єднаний з регулятором напруги і блоком сигналізації готовності приладу, і знімний механічний ключ, який у робочому стані з'єднано із блоком живлення [див Прилад конденсаторний вибуховий з випробувачем вибухової мережі типу ПИВ 100 М Технічний опис та інструкція з експлуатації 2ПБ 994 000ТЕ] Принцип дії приладу полягає в перетворенні постійної напруги малої величини джерела живлення в змінну, порядку декількох сотен вольтів У відомому приладі механічний знімний ключ є одночасно й обмежником тривалості імпульсу, що видається у вибухову мережу, за рахунок руху контактів, що переключаються з постійною швидкістю Вадою відомого приладу, визначеного як прототип, є те, що на клеми ключа подають напругу, що може викликати іскру, здатну запалити метаноповітряну суміш Крім того, у шахтах, небезпечних за газом і пилом, згідно з ГОСТом, тривалість імпульсу напруги у вибуховій мережі не повинна перевищувати 4,Оме 3 іншого боку, зменшення тривалості імпульсу приводить до зменшення енергії, одержуваної електрозапальником електродетонатора, у результаті чого ймовірні відмовлення Тривалість імпульсу в приладі ПИВ-100 М забезпечується за рахунок ковзного руху однієї пари рухомих контактів щодо нерухомих контактів Час їхнього переміщення, що визначає тривалість імпульсу, залежить від - пружності пружини, - наявності мастила в тертьових частинах, - ступеня зносу контактів тощо Відрегулювати час замикання контактів, а, отже, тривалість імпульсу, практично неможливо Крім того, усі ключі виконано однаковими, тобто мають однаковий набір і розташування виступів на циліндричній частині і, таким чином, один ключ можна використовувати для приведення в дію будь-якого вибухового приладу, утому числі і приладів інших типів, наприклад КВП-100 (і навпаки) В основу винаходу поставлено завдання створити такий вибуховий прилад, у якому виконання ключа на напівпровідникових елементах і введення нового блоку дозволило стабілізувати тривалість імпульсу, що подається у вибухову мережу, а винесення в знімний ключ частини електронної схеми одного з блоків дозволило мати індивідуальні ключі для кожного вибухового приладу, що виключає можливість несанкціонованого викорис (О о ю 50670 тання останнього і, як наслідок, підвищує безпеку ведіння підривних робіт Поставлена задача розв'язується за рахунок того, що вибуховий прилад, який містить блок живлення, перетворювач напруги, один з виходів якого з'єднано з входами блоку сигналізації, а другий - із входом регулятора напруги й знімний ключ, згідно з винаходом, прилад обладнаний блоком обмеження тривалості імпульсу з клемами для приєднання вибухової мережі, а знімний ключ виконано на напівпровідникових елементах, з'єднано з обмежником тривалості імпульсу і блоком живлення, при цьому вхід перетворювача напруги з'єднано з одним з виходів блоку живлення, другий вихід якого з'єднано із блоком сигналізації, другий і третій входи якого з'єднані з виходами регулятора напруги та перетворювача напруги ВІДПОВІДНО, а другий вхід обмежника тривалості імпульсу з'єднано з виходом перетворювача напруги На фіг приведено блок-схему приладу, що заявляється Вибуховий прилад містить блок живлення 1, один з виходів якого з'єднано з одним із входів перетворювача напруги 2, а другий - з одним із входів блока сигналізації 3 Перетворювач напруги має чотири виходи перший з'єднано з регулятором напруги 4, другий - з обмежником тривалості імпульсу 5, третій - із другим входом блока сигналізації 3, четвертий - зі знімним ключем 6, виконаним на напівпровідникових елементах Вихід ключа 6 з'єднано із другим входом обмежника 5, до вихідних клем якого приєднується вибухова мережа Регулятор напруги 4 має два виходи, один із яких з'єднано із входом перетворювача 2, а другий - із третім входом блоку З Обмежник тривалості імпульсу 5 виконано на логічних елементах "1-І—11" і в його схему входять силовий і розрядний тиристори Ключ 6 являє собою корпус, наприклад циліндричний, у який вмонтовано електричну схему на напівпровідникових елементах Ключ вставляється в гніздо, виконане в корпусі приладу, у якому розміщено електричну схему останнього Зміна підключення елементів ключа до контактів рознімання забезпечує кілька сотень варіантів виконання ключа, а, отже, і приладу Крім того, ключ 6 облад наний перемикачем, що має два положення заряд" - "вибух" Про готовність приладу до проведення вибуху інформують два світодюди, які винесено на лицьову панель корпусу приладу і які є елементами блока сигналізації З Прилад працює в такий спосіб Знімний ключ 6 приєднують до гнізда в корпусі приладу У результаті цього одержує живлення обмежник тривалості імпульсу 5 Потім КЛЮЧ 6 переключають у положення "заряд" У результаті такого перемикання загоряється світодюд червоного кольору, що свідчить про те, що живлення надходить на перетворювач напруги 2 і починає заряджатися конденсатор-нагромаджувач, що входить у схему перетворювача При досягненні на конденсаторі напруги певного рівня, починає працювати схема стабілізації, що входить у схему регулятора напруги 4 Схема стабілізує напругу й одночасно сигналізує про готовність приладу до проведення вибуху загоряється світодюд зеленого кольору Перемикач ключа 6 переводять у положення "вибух" Це пускає в хід обмежник тривалості імпульсу 5 На виході першого логічного елемента виникає логічна " 1 " , що вмикає силовий тиристор схеми обмежника 5 і конденсатор-нагромаджувач починає розряджатися через клеми на вибухову мережу Одночасно вмикають ланцюжок, що задає час, і після закінчення заданого часу (2,0 - 4,Оме) вмикає другий логічний елемент і на його виході з'являється логічна " 1 " , що вмикає розрядний тиристор обмежника 5 Розрядний тиристор закриває силовий тиристор, тим самим перериваючи імпульс, що надходить у вибухову мережу, і конденсатор-нагромаджувач розряджається на розрядний опір Використання цього приладу дозволяє підвищити безпеку ведіння підривних робіт за рахунок стабілізації тривалості імпульсу й виготовлення приладів з індивідуальними ключами Дослідний зразок приладу, виготовлений та випробуваний в інституті, показав, що забезпечуються усі вимоги безпеки, що ставляться до вибухових приладів Прилад ІНІЦІЮЄ електродетонатори нормальної чутливості до струму 50670 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
