Пристрій для гомогенізації

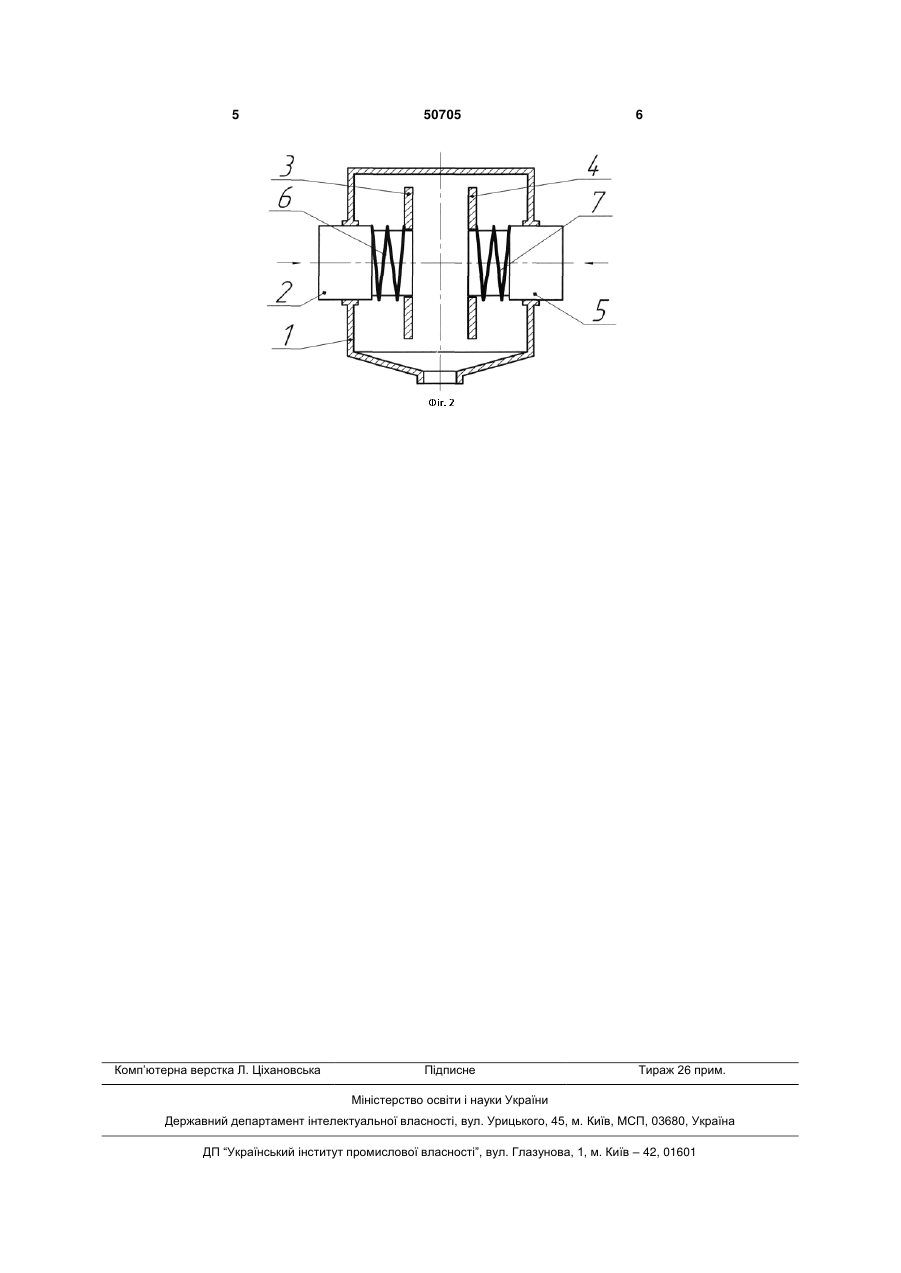

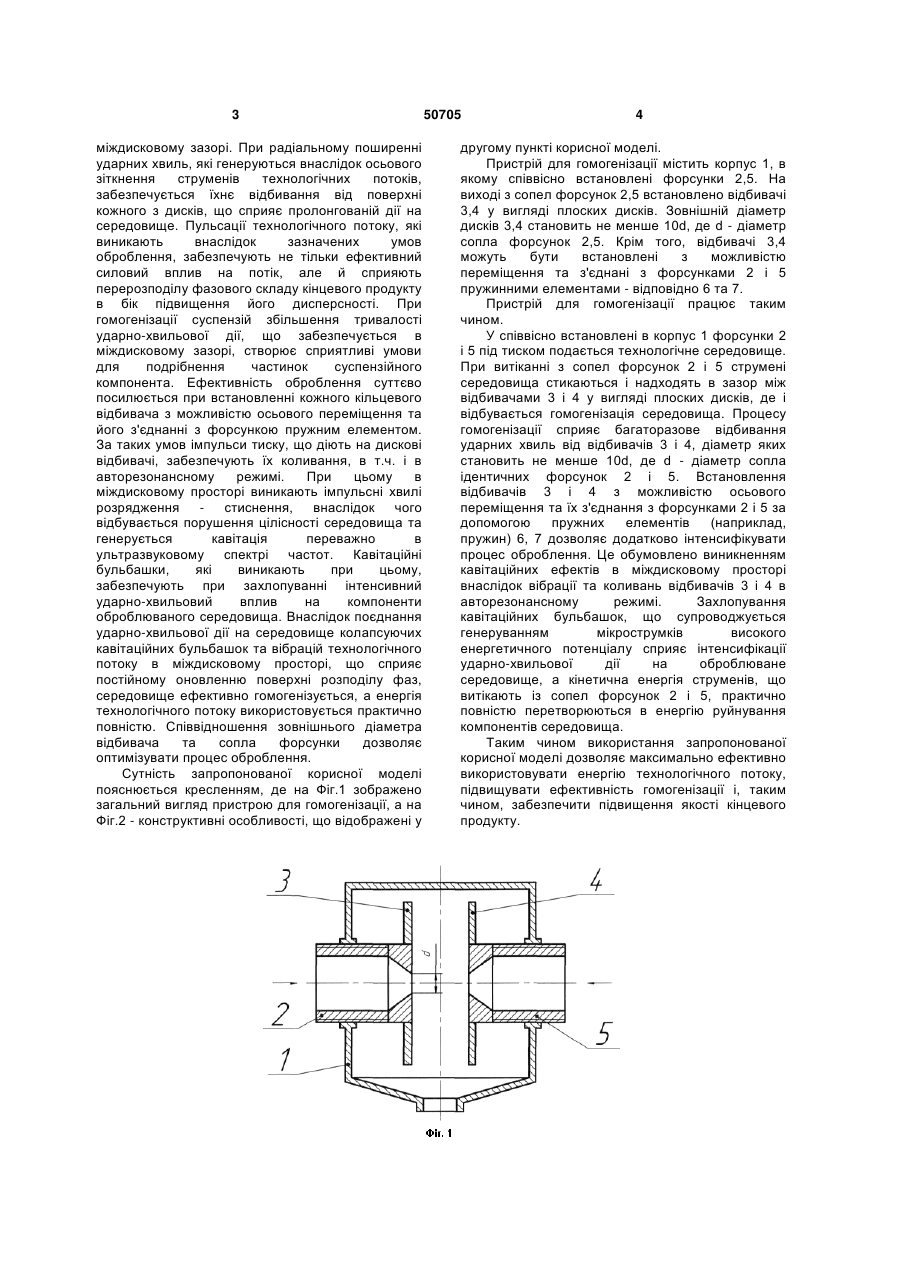

1. Пристрій для гомогенізації, який містить корпус, всередині якого співвісно встановлені 3 міждисковому зазорі. При радіальному поширенні ударних хвиль, які генеруються внаслідок осьового зіткнення струменів технологічних потоків, забезпечується їхнє відбивання від поверхні кожного з дисків, що сприяє пролонгованій дії на середовище. Пульсації технологічного потоку, які виникають внаслідок зазначених умов оброблення, забезпечують не тільки ефективний силовий вплив на потік, але й сприяють перерозподілу фазового складу кінцевого продукту в бік підвищення його дисперсності. При гомогенізації суспензій збільшення тривалості ударно-хвильової дії, що забезпечується в міждисковому зазорі, створює сприятливі умови для подрібнення частинок суспензійного компонента. Ефективність оброблення суттєво посилюється при встановленні кожного кільцевого відбивача з можливістю осьового переміщення та його з'єднанні з форсункою пружним елементом. За таких умов імпульси тиску, що діють на дискові відбивачі, забезпечують їх коливання, в т.ч. і в авторезонансному режимі. При цьому в міждисковому просторі виникають імпульсні хвилі розрядження - стиснення, внаслідок чого відбувається порушення цілісності середовища та генерується кавітація переважно в ультразвуковому спектрі частот. Кавітаційні бульбашки, які виникають при цьому, забезпечують при захлопуванні інтенсивний ударно-хвильовий вплив на компоненти оброблюваного середовища. Внаслідок поєднання ударно-хвильової дії на середовище колапсуючих кавітаційних бульбашок та вібрацій технологічного потоку в міждисковому просторі, що сприяє постійному оновленню поверхні розподілу фаз, середовище ефективно гомогенізується, а енергія технологічного потоку використовується практично повністю. Співвідношення зовнішнього діаметра відбивача та сопла форсунки дозволяє оптимізувати процес оброблення. Сутність запропонованої корисної моделі пояснюється кресленням, де на Фіг.1 зображено загальний вигляд пристрою для гомогенізації, а на Фіг.2 - конструктивні особливості, що відображені у 50705 4 другому пункті корисної моделі. Пристрій для гомогенізації містить корпус 1, в якому співвісно встановлені форсунки 2,5. На виході з сопел форсунок 2,5 встановлено відбивачі 3,4 у вигляді плоских дисків. Зовнішній діаметр дисків 3,4 становить не менше 10d, де d - діаметр сопла форсунок 2,5. Крім того, відбивачі 3,4 можуть бути встановлені з можливістю переміщення та з'єднані з форсунками 2 і 5 пружинними елементами - відповідно 6 та 7. Пристрій для гомогенізації працює таким чином. У співвісно встановлені в корпус 1 форсунки 2 і 5 під тиском подається технологічне середовище. При витіканні з сопел форсунок 2 і 5 струмені середовища стикаються і надходять в зазор між відбивачами 3 і 4 у вигляді плоских дисків, де і відбувається гомогенізація середовища. Процесу гомогенізації сприяє багаторазове відбивання ударних хвиль від відбивачів 3 і 4, діаметр яких становить не менше 10d, де d - діаметр сопла ідентичних форсунок 2 і 5. Встановлення відбивачів 3 і 4 з можливістю осьового переміщення та їх з'єднання з форсунками 2 і 5 за допомогою пружних елементів (наприклад, пружин) 6, 7 дозволяє додатково інтенсифікувати процес оброблення. Це обумовлено виникненням кавітаційних ефектів в міждисковому просторі внаслідок вібрації та коливань відбивачів 3 і 4 в авторезонансному режимі. Захлопування кавітаційних бульбашок, що супроводжується генеруванням мікрострумків високого енергетичного потенціалу сприяє інтенсифікації ударно-хвильової дії на оброблюване середовище, а кінетична енергія струменів, що витікають із сопел форсунок 2 і 5, практично повністю перетворюються в енергію руйнування компонентів середовища. Таким чином використання запропонованої корисної моделі дозволяє максимально ефективно використовувати енергію технологічного потоку, підвищувати ефективність гомогенізації і, таким чином, забезпечити підвищення якості кінцевого продукту. 5 Комп’ютерна верстка Л. Ціхановська 50705 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
