Запобіжна муфта

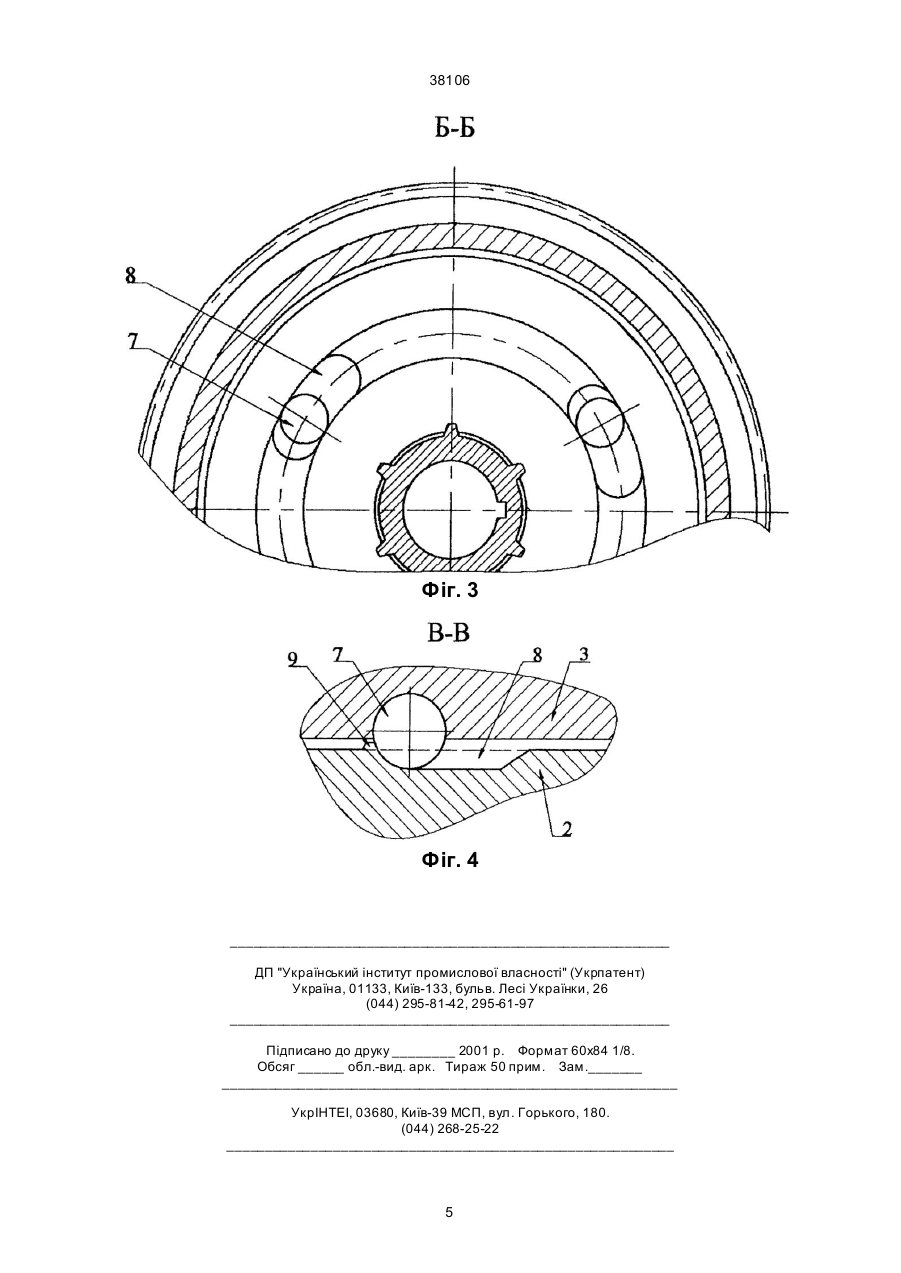

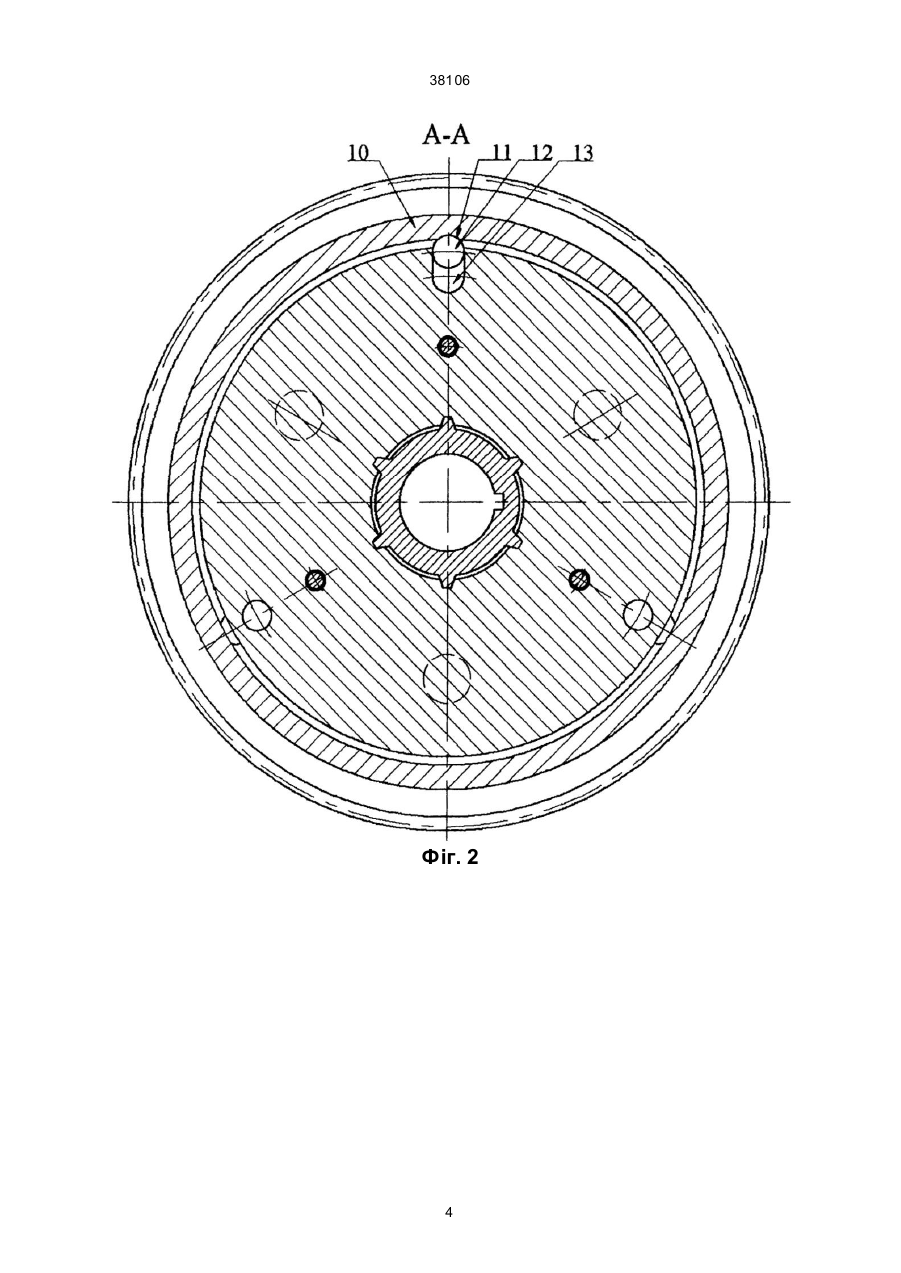

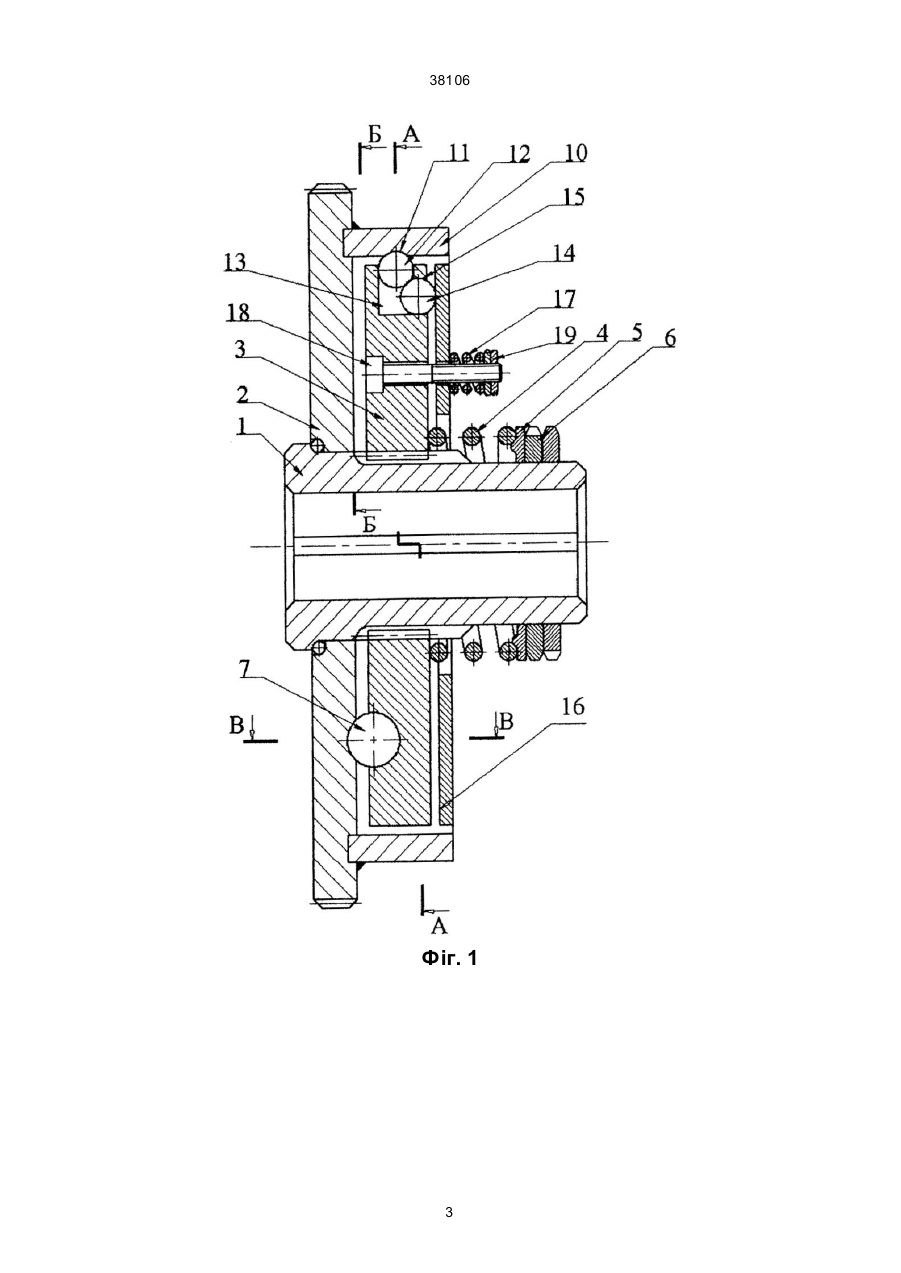

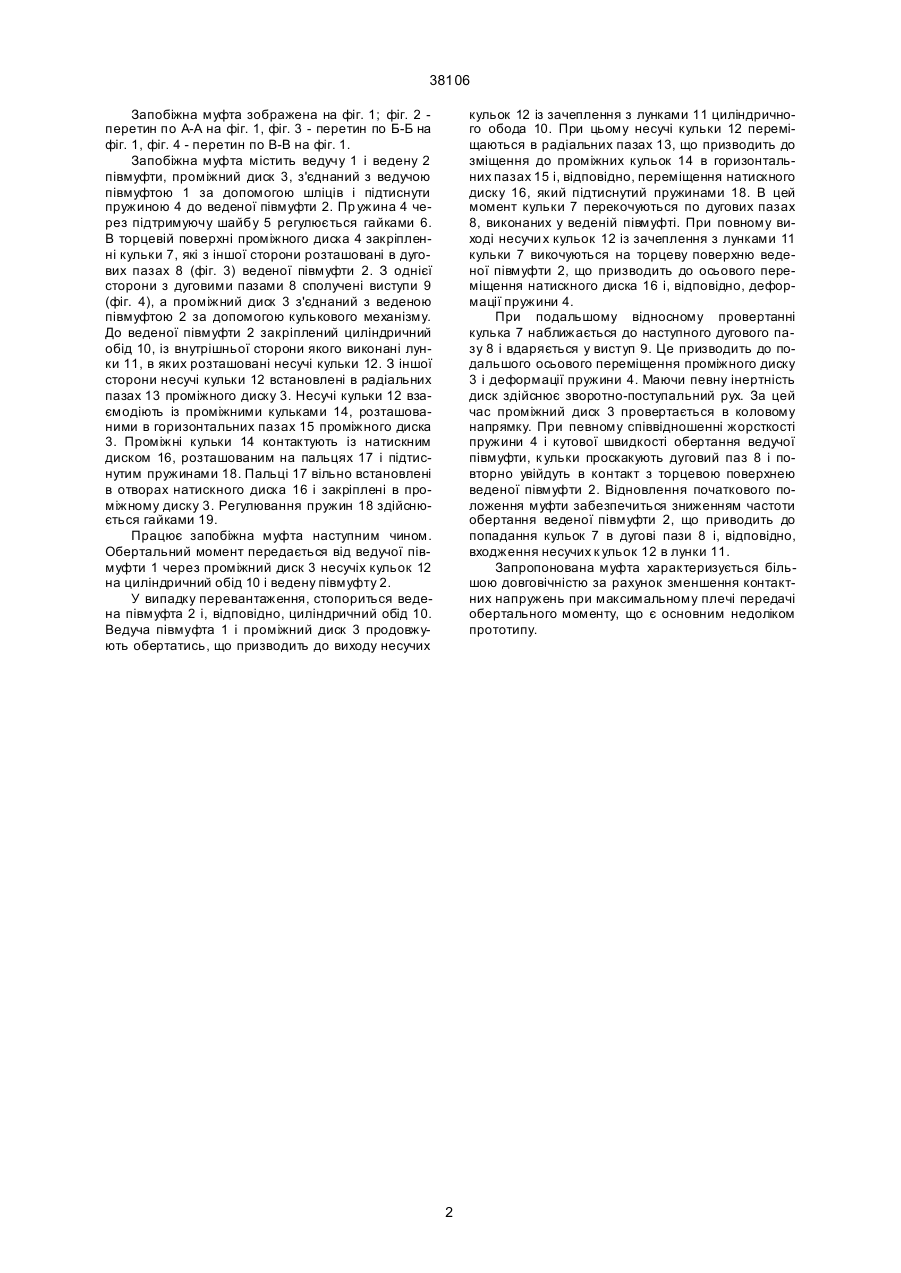

Запобіжна муфта, що містить ведучу і ведену півмуфти, проміжний диск, з'єднаний з ведучою півмуфтою за допомогою шліців і підтиснутий пружиною до веденої півмуфти, причому в торцевій поверхні проміжного диска закріплено кульки, які з іншої сторони розташовано в дугових пазах веде 38106 Запобіжна муфта зображена на фіг. 1; фіг. 2 перетин по А-А на фіг. 1, фіг. 3 - перетин по Б-Б на фіг. 1, фіг. 4 - перетин по В-В на фіг. 1. Запобіжна муфта містить ведучу 1 і ведену 2 півмуфти, проміжний диск 3, з'єднаний з ведучою півмуфтою 1 за допомогою шліців і підтиснути пружиною 4 до веденої півмуфти 2. Пр ужина 4 через підтримуючу шайбу 5 регулюється гайками 6. В торцевій поверхні проміжного диска 4 закріпленні кульки 7, які з іншої сторони розташовані в дугових пазах 8 (фіг. 3) веденої півмуфти 2. З однієї сторони з дуговими пазами 8 сполучені виступи 9 (фіг. 4), а проміжний диск 3 з'єднаний з веденою півмуфтою 2 за допомогою кулькового механізму. До веденої півмуфти 2 закріплений циліндричний обід 10, із внутрішньої сторони якого виконані лунки 11, в яких розташовані несучі кульки 12. З іншої сторони несучі кульки 12 встановлені в радіальних пазах 13 проміжного диску 3. Несучі кульки 12 взаємодіють із проміжними кульками 14, розташованими в горизонтальних пазах 15 проміжного диска 3. Проміжні кульки 14 контактують із натискним диском 16, розташованим на пальцях 17 і підтиснутим пружинами 18. Пальці 17 вільно встановлені в отворах натискного диска 16 і закріплені в проміжному диску 3. Регулювання пружин 18 здійснюється гайками 19. Працює запобіжна муфта наступним чином. Обертальний момент передається від ведучої півмуфти 1 через проміжний диск 3 несучіх кульок 12 на циліндричний обід 10 і ведену півмуфту 2. У випадку перевантаження, стопориться ведена півмуфта 2 і, відповідно, циліндричний обід 10. Ведуча півмуфта 1 і проміжний диск 3 продовжують обертатись, що призводить до виходу несучих кульок 12 із зачеплення з лунками 11 циліндричного обода 10. При цьому несучі кульки 12 переміщаються в радіальних пазах 13, що призводить до зміщення до проміжних кульок 14 в горизонтальних пазах 15 і, відповідно, переміщення натискного диску 16, який підтиснутий пружинами 18. В цей момент кульки 7 перекочуються по дугових пазах 8, виконаних у веденій півмуфті. При повному виході несучи х кульок 12 із зачеплення з лунками 11 кульки 7 викочуються на торцеву поверхню веденої півмуфти 2, що призводить до осьового переміщення натискного диска 16 і, відповідно, деформації пружини 4. При подальшому відносному провертанні кулька 7 наближається до наступного дугового пазу 8 і вдаряється у виступ 9. Це призводить до подальшого осьового переміщення проміжного диску 3 і деформації пружини 4. Маючи певну інертність диск здійснює зворотно-поступальний рух. За цей час проміжний диск 3 провертається в коловому напрямку. При певному співвідношенні жорсткості пружини 4 і кутової швидкості обертання ведучої півмуфти, к ульки проскакують дуговий паз 8 і повторно увійдуть в контакт з торцевою поверхнею веденої півмуфти 2. Відновлення початкового положення муфти забезпечиться зниженням частоти обертання веденої півмуфти 2, що приводить до попадання кульок 7 в дугові пази 8 і, відповідно, входження несучих к ульок 12 в лунки 11. Запропонована муфта характеризується більшою довговічністю за рахунок зменшення контактних напружень при максимальному плечі передачі обертального моменту, що є основним недоліком прототипу. 2 38106 Фіг. 1 3 38106 Фіг. 2 4 38106 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
