Пристрій для визначення профілів концентрації рідких та газоподібних речовин вздовж ділянки

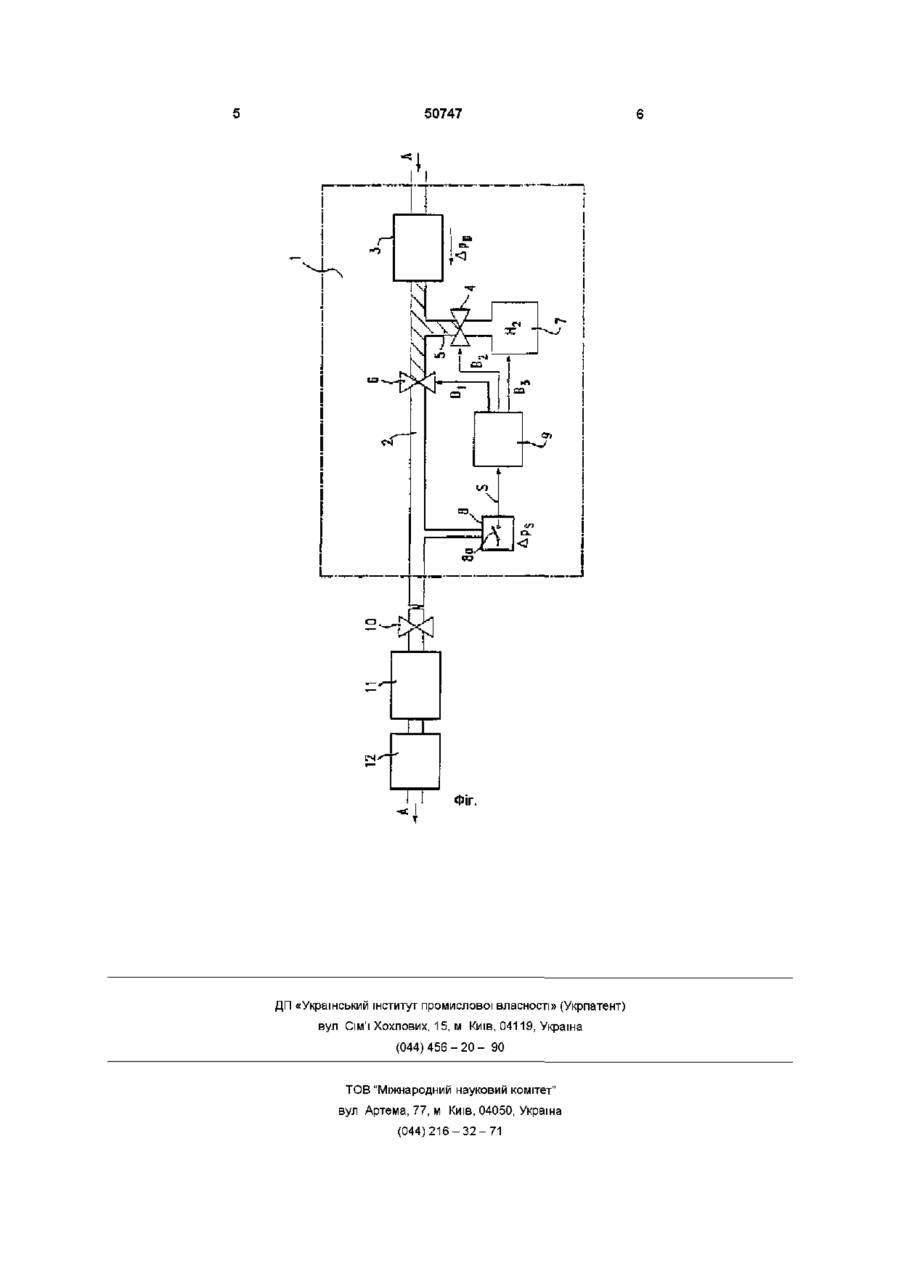

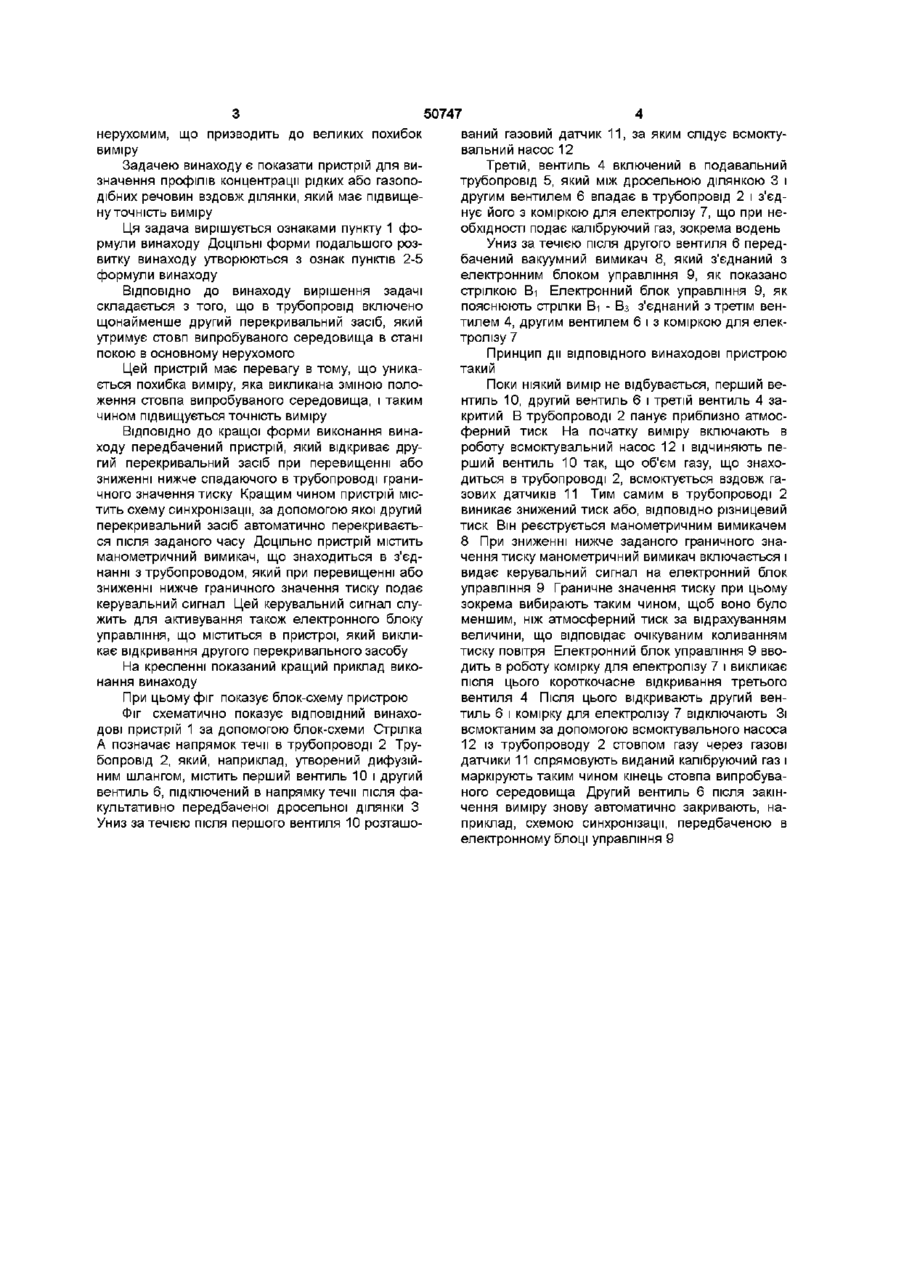

1 Пристрій для визначення профілів концентрації рідких або газоподібних речовин вздовж ділянки, в якому вздовж ділянки прокладений трубопровід (2), який виконаний так, що речовини можуть проникати всередину нього, причому трубопровід (2) заповнений випробуваним середовищем і стовп випробуваного середовища переміщується через трубопровід (2) через часові проміжки і пропускається вздовж датчика (11), чутливого щодо речовин, і причому між датчиком (11) і трубопроводом передбачений перший перекривальний засіб (10), який відрізняється тим, що в трубопровід (2) включений щонайменше другий перекривальний засіб (6), який утримує стовп випробуваного середовища в стані спокою в основному нерухомим 2 Пристрій згідно з пунктом 1, який відрізняється тим, що передбачені пристрої (8, 9), які відкривають другий перекривальний засіб (6) при перевищенні або зниженні нижче спадаючого в трубопроводі (2) граничного значення тиску 3 Пристрій згідно з пунктом 2, який відрізняється тим, що пристрій (9) містить схему синхронізації, за допомогою якої другий перекривальний засіб (6) є таким, що автоматично перекривається після закінчення заданого часу 4 Пристрій згідно з будь-яким з пунктів 2 або З, який відрізняється тим, що пристрій (9) містить манометричний вимикач (8), що знаходиться в з'єднанні з трубопроводом (2) і що при перевищенні або зниженні нижче граничного значення тиску подає керувальний сигнал 5 Пристрій згідно з будь-яким з пунктів 2-4, який відрізняється тим, що пристрій (9) містить електронний блок управління (9), який при надходженні керувального сигналу від манометричного вимикача (8) відкриває другий перекривальний засіб (6) О і Винахід стосується пристрою для визначення профілів концентрації рідких або газоподібних речовин вздовж ділянки, у випадку якого вздовж ділянки прокладений трубопровід, який виконаний так, що речовини можуть проникати всередину нього, причому трубопровід заповнений випробуваним середовищем і стовп випробуваного середовища переміщується по трубопроводу через часові проміжки і пропускається вздовж датчика, чутливого щодо речовин, і причому між датчиком і трубопроводом передбачений перший перекривальний засіб Такий пристрій відомий з опису до німецького патенту 3431907 ВІДПОВІДНО ДО НЬОГО трубопровід утворений шлангом, який прокладають вздовж контрольованої ділянки, наприклад, трубопроводу Шланг заповнений повітрям в якості випробувано го середовища При виникненні течі речовини проникають на МІСЦІ течі у шланг і утворять таким чином мітку в стовпі випробуваного середовища Один кінець шланга оснащений вентилем, який відокремлює датчик від шланга Інший кінець шланга є відкритим Для виміру профілю концентрації вентиль відчиняють і стовп випробуваного середовища пропускають вздовж датчика 3 запису часу пропускання відносно сигналу датчика можна встановити, в якому МІСЦІ на ДІЛЯНЦІ знаходиться теча Цьому відомому пристрою проте притаманний недолік, який саме у випадку довгих контрольованих ділянок і тим самим у випадку довгих трубопроводів, стовп випробуваного середовища внаслідок впливу коливань тиску повітря не є о ю 50747 нерухомим, що призводить до великих похибок виміру Задачею винаходу є показати пристрій для визначення профілів концентрації рідких або газоподібних речовин вздовж ділянки, який має підвищену точність виміру Ця задача вирішується ознаками пункту 1 формули винаходу ДОЦІЛЬНІ форми подальшого розвитку винаходу утворюються з ознак пунктів 2-5 формули винаходу ВІДПОВІДНО ДО винаходу вирішення задачі складається з того, що в трубопровід включено щонайменше другий перекривальний засіб, який утримує стовп випробуваного середовища в стані покою в основному нерухомого Цей пристрій має перевагу в тому, що уникається похибка виміру, яка викликана зміною положення стовпа випробуваного середовища, і таким чином підвищується точність виміру ВІДПОВІДНО ДО кращої форми виконання винаходу передбачений пристрій, який відкриває другий перекривальний засіб при перевищенні або зниженні нижче спадаючого в трубопроводі граничного значення тиску Кращим чином пристрій містить схему синхронізації, за допомогою якої другий перекривальний засіб автоматично перекривається після заданого часу Доцільно пристрій містить манометричний вимикач, що знаходиться в з'єднанні з трубопроводом, який при перевищенні або зниженні нижче граничного значення тиску подає керувальний сигнал Цей керувальний сигнал служить для активування також електронного блоку управління, що міститься в пристрої, який викликає відкривання другого перекривального засобу На кресленні показаний кращий приклад виконання винаходу При цьому фіг показує блок-схему пристрою Фіг схематично показує ВІДПОВІДНИЙ винаходові пристрій 1 за допомогою блок-схеми Стрілка А позначає напрямок течи в трубопроводі 2 Трубопровід 2, який, наприклад, утворений дифузійним шлангом, містить перший вентиль 10 і другий вентиль 6, підключений в напрямку течи після факультативно передбаченої дросельної ділянки З Униз за течією після першого вентиля 10 розташо ваний газовий датчик 11, за яким слідує всмоктувальний насос 12 Третій, вентиль 4 включений в подавальний трубопровід 5, який між дросельною ділянкою 3 і другим вентилем 6 впадає в трубопровід 2 і з'єднує його з коміркою для електролізу 7, що при необхідності подає калібруючий газ, зокрема водень Униз за течією після другого вентиля 6 передбачений вакуумний вимикач 8, який з'єднаний з електронним блоком управління 9, як показано стрілкою Ві Електронний блок управління 9, як пояснюють стрілки Ві - Вз з'єднаний з третім вентилем 4, другим вентилем 6 і з коміркою для електролізу 7 Принцип дії ВІДПОВІДНОГО винаходові пристрою такий Поки ніякий вимір не відбувається, перший вентиль 10, другий вентиль 6 і третій вентиль 4 закритий В трубопроводі 2 панує приблизно атмосферний тиск На початку виміру включають в роботу всмоктувальний насос 12 і відчиняють перший вентиль 10 так, що об'єм газу, що знаходиться в трубопроводі 2, всмоктується вздовж газових датчиків 11 Тим самим в трубопроводі 2 виникає знижений тиск або, ВІДПОВІДНО різницевий тиск Він реєструється манометричним вимикачем 8 При зниженні нижче заданого граничного значення тиску манометричний вимикач включається і видає керувальний сигнал на електронний блок управління 9 Граничне значення тиску при цьому зокрема вибирають таким чином, щоб воно було меншим, ніж атмосферний тиск за відрахуванням величини, що відповідає очікуваним коливанням тиску повітря Електронний блок управління 9 вводить в роботу комірку для електролізу 7 і викликає після цього короткочасне відкривання третього вентиля 4 Після ЦЬОГО відкривають другий вентиль 6 і комірку для електролізу 7 відключають Зі всмоктаним за допомогою всмоктувального насоса 12 із трубопроводу 2 стовпом газу через газові датчики 11 спрямовують виданий калібруючий газ і маркірують таким чином кінець стовпа випробуваного середовища Другий вентиль 6 після закінчення виміру знову автоматично закривають, наприклад, схемою синхронізації, передбаченою в електронному блоці управління 9 50747 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
