Комплексний повітроочисний пристрій
Номер патенту: 50878
Опубліковано: 25.06.2010
Автори: Мазнюк Андрій Анатолійович, Важенін Юрій Андрійович, Морозов Валерій Іванович, Трофімов Володимир Петрович
Формула / Реферат
Комплексний повітроочисний пристрій, що містить інерційно-відцентрові сепараторні фільтри й пиловловлювач, щонайменше один шумоглушник, камеру прийому очищеного повітря, який відрізняється тим, що інерційно-відцентрові сепараторні фільтри й пиловловлювач, щонайменше один шумоглушник, камера прийому очищеного повітря розміщені в з'єднаних послідовно рознімних секціях.
Текст

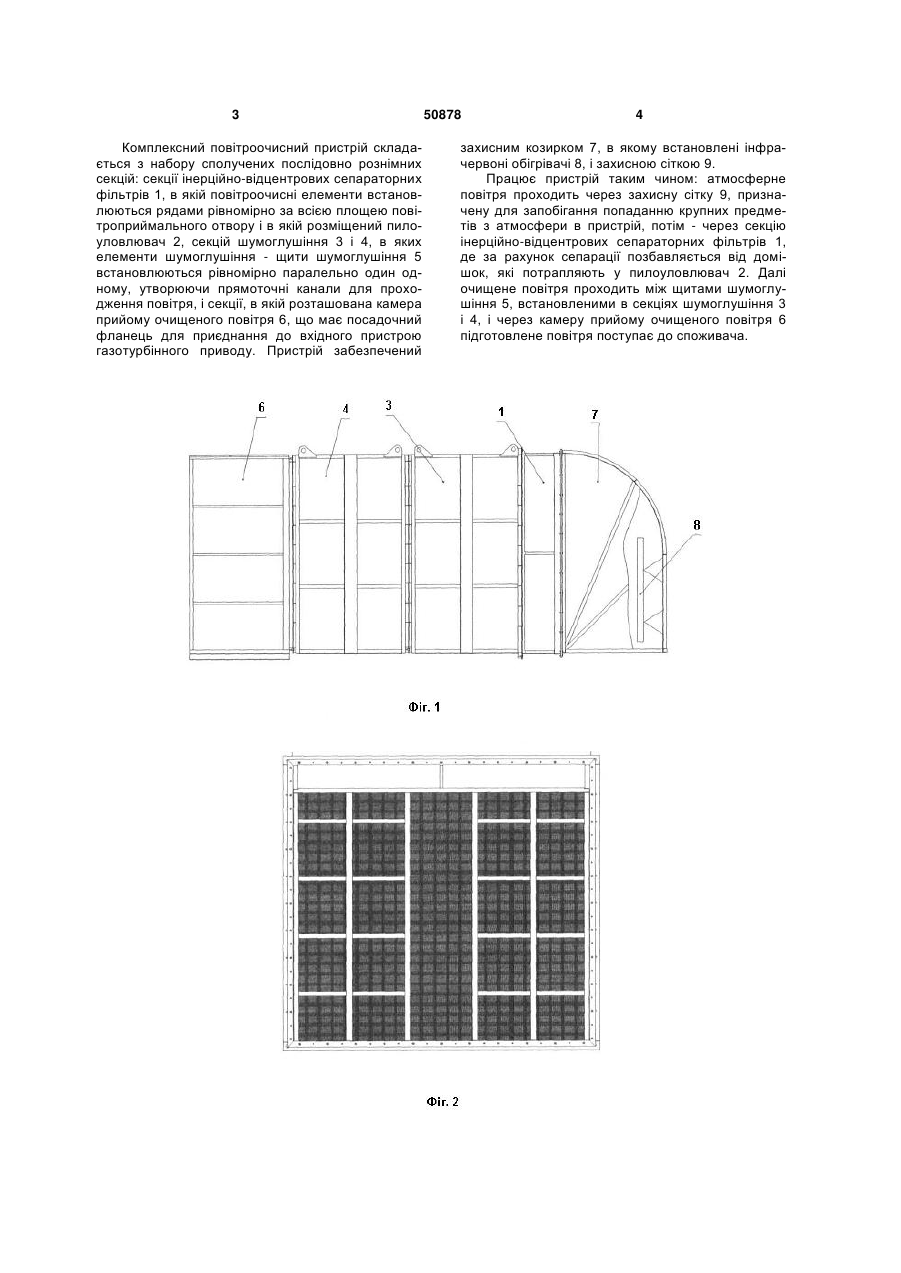

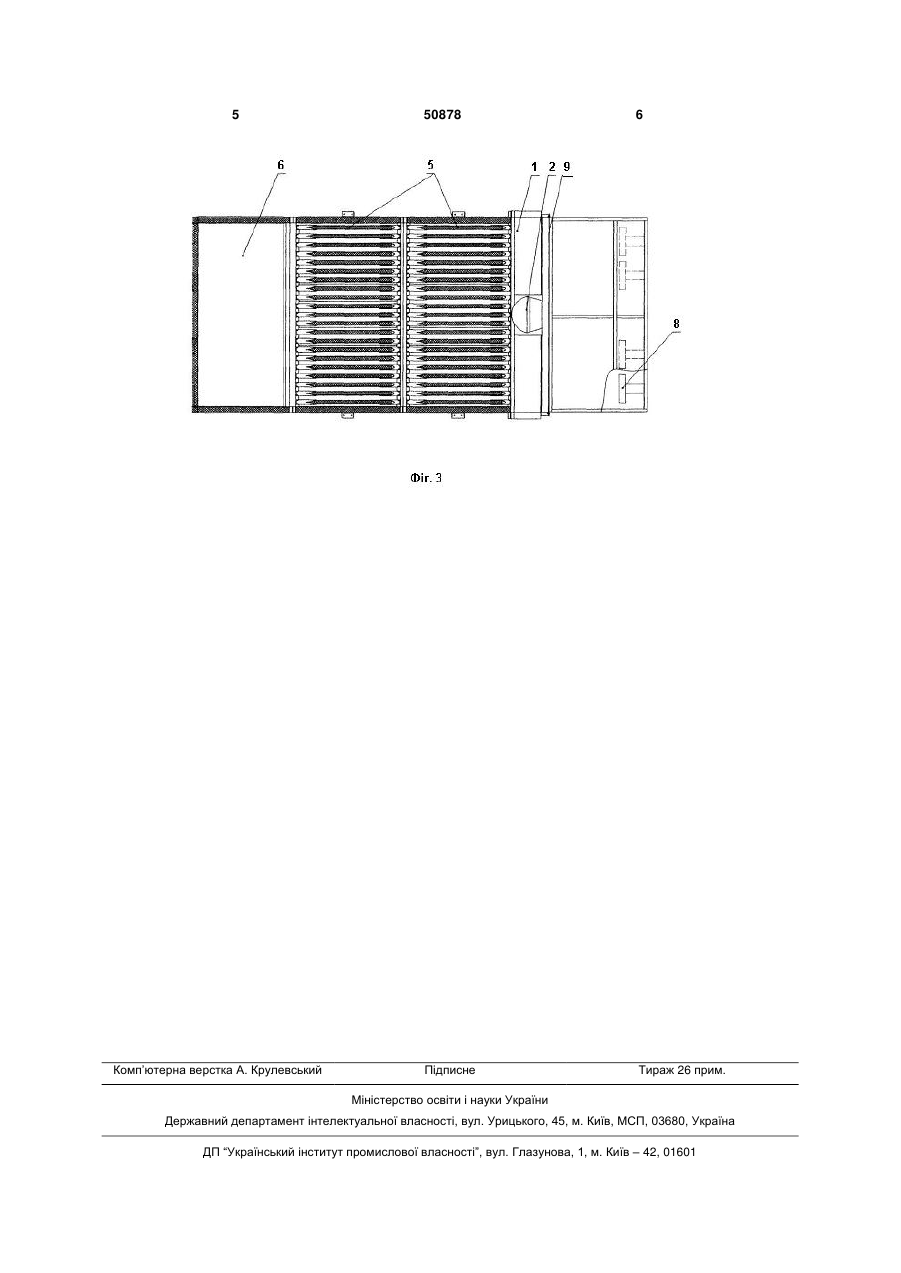

Комплексний повітроочисний пристрій, що містить інерційно-відцентрові сепараторні фільтри й пиловловлювач, щонайменше один шумоглушник, камеру прийому очищеного повітря, який відрізняється тим, що інерційно-відцентрові сепараторні фільтри й пиловловлювач, щонайменше один шумоглушник, камера прийому очищеного повітря розміщені в з'єднаних послідовно рознімних секціях. (19) (21) u200913710 (22) 28.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ТРОФІМОВ ВОЛОДИМИР ПЕТРОВИЧ, МОРОЗОВ ВАЛЕРІЙ ІВАНОВИЧ, ВАЖЕНІН ЮРІЙ АНДРІЙОВИЧ, МАЗНЮК АНДРІЙ АНАТОЛІЙОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МОТОР СІЧ" 3 Комплексний повітроочисний пристрій складається з набору сполучених послідовно рознімних секцій: секції інерційно-відцентрових сепараторних фільтрів 1, в якій повітроочисні елементи встановлюються рядами рівномірно за всією площею повітроприймального отвору і в якій розміщений пилоуловлювач 2, секцій шумоглушіння 3 і 4, в яких елементи шумоглушіння - щити шумоглушіння 5 встановлюються рівномірно паралельно один одному, утворюючи прямоточні канали для проходження повітря, і секції, в якій розташована камера прийому очищеного повітря 6, що має посадочний фланець для приєднання до вхідного пристрою газотурбінного приводу. Пристрій забезпечений 50878 4 захисним козирком 7, в якому встановлені інфрачервоні обігрівачі 8, і захисною сіткою 9. Працює пристрій таким чином: атмосферне повітря проходить через захисну сітку 9, призначену для запобігання попаданню крупних предметів з атмосфери в пристрій, потім - через секцію інерційно-відцентрових сепараторних фільтрів 1, де за рахунок сепарації позбавляється від домішок, які потрапляють у пилоуловлювач 2. Далі очищене повітря проходить між щитами шумоглушіння 5, встановленими в секціях шумоглушіння 3 і 4, і через камеру прийому очищеного повітря 6 підготовлене повітря поступає до споживача. 5 Комп’ютерна верстка А. Крулевський 50878 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюComplex air scrubber
Автори англійськоюTrofimov Volodymyr Petrovych, Morozov Valerii Ivanovych, Vazhenin Yurii Andriiovych, Mazniuk Andrii Anatoliiovych
Назва патенту російськоюКомплексное воздухоочистительное устройство
Автори російськоюТрофимов Владимир Петрович, Морозов Валерий Иванович, Важенин Юрий Андреевич, Мазнюк Андрей Анатольевич
МПК / Мітки
МПК: B04C 5/00
Мітки: повітроочисний, пристрій, комплексний
Код посилання
