Пиловловлювач

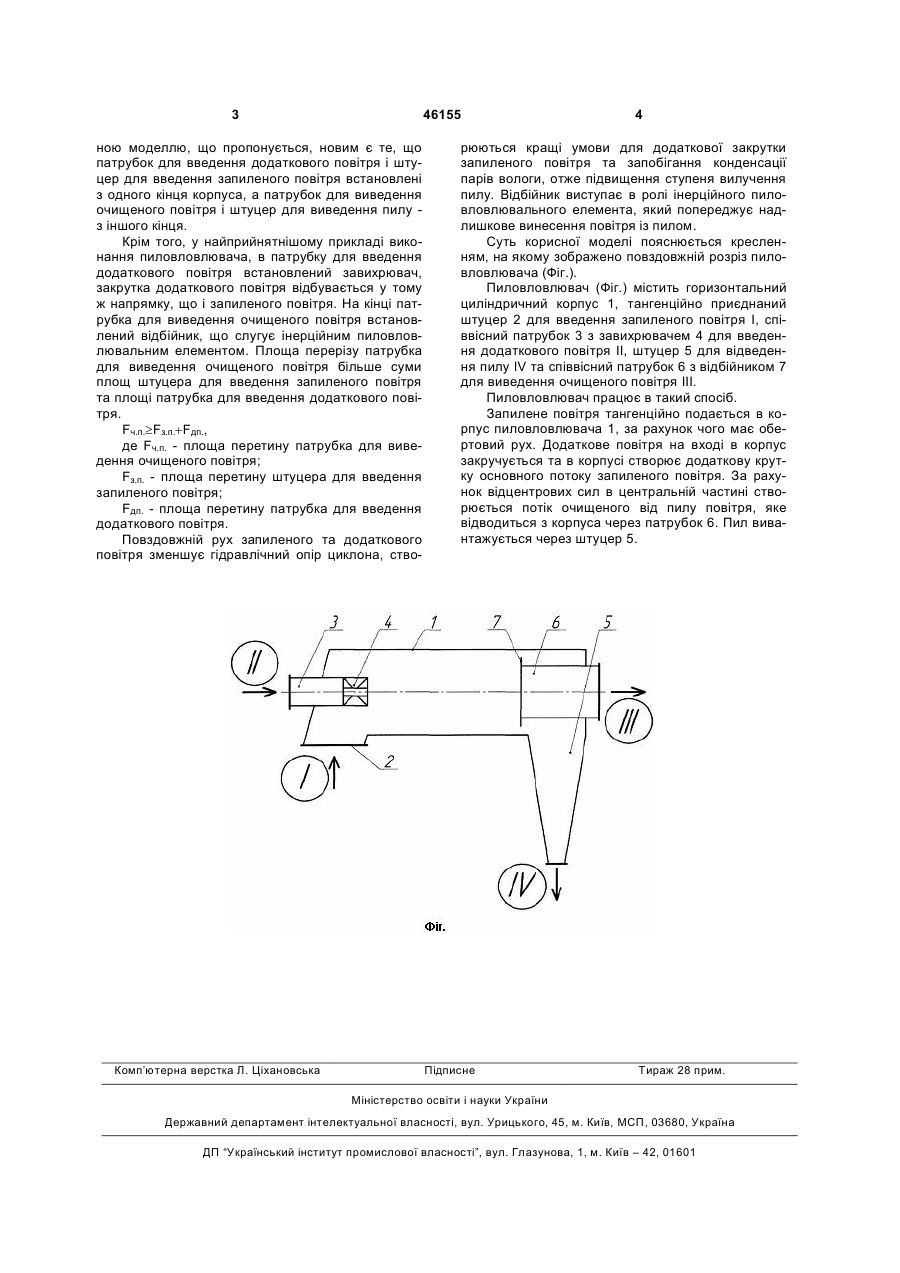

1. Пиловловлювач, що містить горизонтальний корпус, який має штуцери для введення тангенційно запиленого повітря і виведення пилу, розташовані з різних кінців корпусу, та патрубки введення додаткового повітря і виведення очищеного повітря, розташовані співвісно з корпусом, 3 46155 ною моделлю, що пропонується, новим є те, що патрубок для введення додаткового повітря і штуцер для введення запиленого повітря встановлені з одного кінця корпуса, а патрубок для виведення очищеного повітря і штуцер для виведення пилу з іншого кінця. Крім того, у найприйнятнішому прикладі виконання пиловловлювача, в патрубку для введення додаткового повітря встановлений завихрювач, закрутка додаткового повітря відбувається у тому ж напрямку, що і запиленого повітря. На кінці патрубка для виведення очищеного повітря встановлений відбійник, що слугує інерційним пиловловлювальним елементом. Площа перерізу патрубка для виведення очищеного повітря більше суми площ штуцера для введення запиленого повітря та площі патрубка для введення додаткового повітря. Fч.п.³Fз.п.+Fдп., де Fч.п. - площа перетину патрубка для виведення очищеного повітря; Fз.п. - площа перетину штуцера для введення запиленого повітря; Fдп. - площа перетину патрубка для введення додаткового повітря. Повздовжній рух запиленого та додаткового повітря зменшує гідравлічний опір циклона, ство Комп’ютерна верстка Л. Ціхановська 4 рюються кращі умови для додаткової закрутки запиленого повітря та запобігання конденсації парів вологи, отже підвищення ступеня вилучення пилу. Відбійник виступає в ролі інерційного пиловловлювального елемента, який попереджує надлишкове винесення повітря із пилом. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній розріз пиловловлювача (Фіг.). Пиловловлювач (Фіг.) містить горизонтальний циліндричний корпус 1, тангенційно приєднаний штуцер 2 для введення запиленого повітря I, співвісний патрубок 3 з завихрювачем 4 для введення додаткового повітря II, штуцер 5 для відведення пилу IV та співвісний патрубок 6 з відбійником 7 для виведення очищеного повітря III. Пиловловлювач працює в такий спосіб. Запилене повітря тангенційно подається в корпус пиловловлювача 1, за рахунок чого має обертовий рух. Додаткове повітря на вході в корпус закручується та в корпусі створює додаткову крутку основного потоку запиленого повітря. За рахунок відцентрових сил в центральній частині створюється потік очищеного від пилу повітря, яке відводиться з корпуса через патрубок 6. Пил вивантажується через штуцер 5. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
