Склепіння електропечі

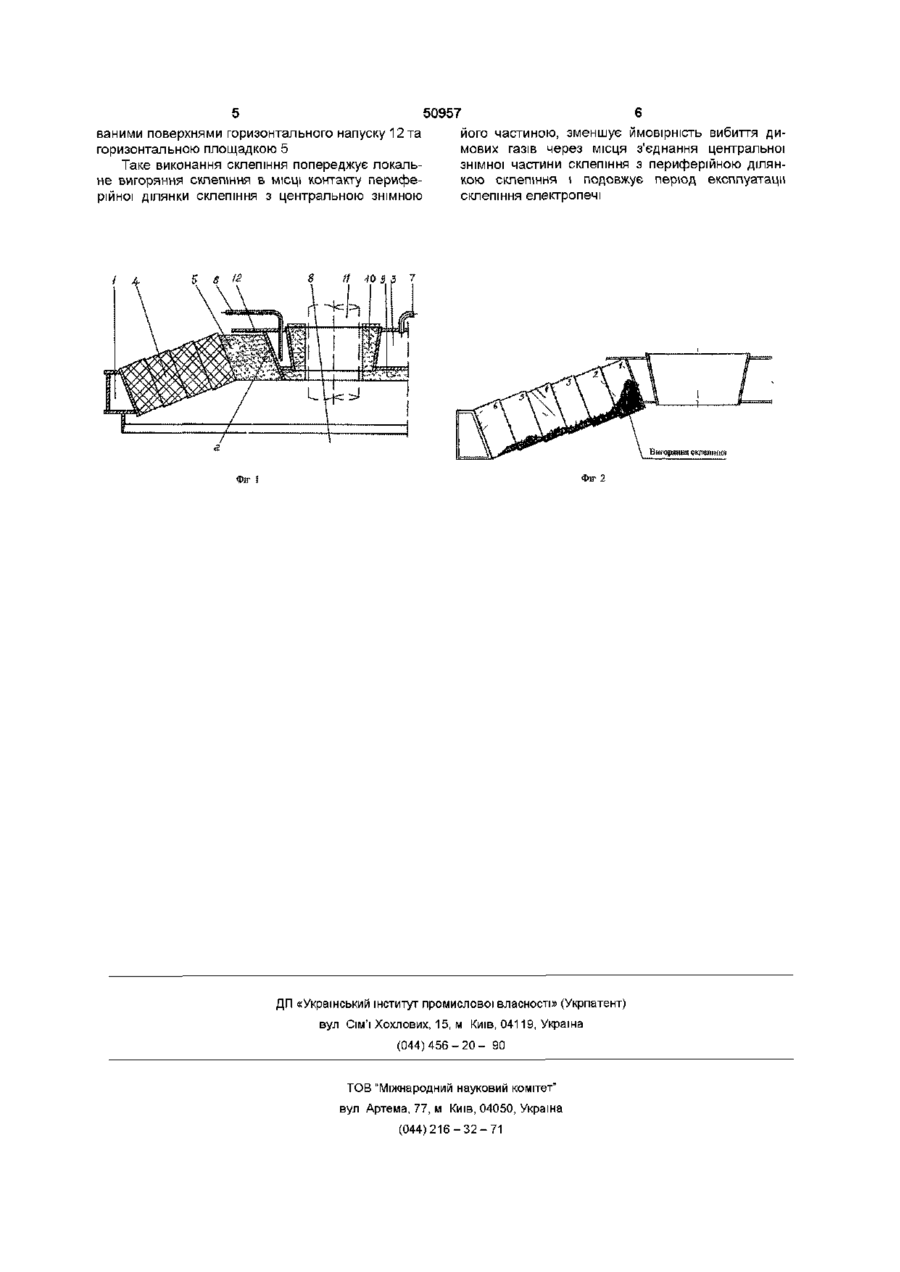

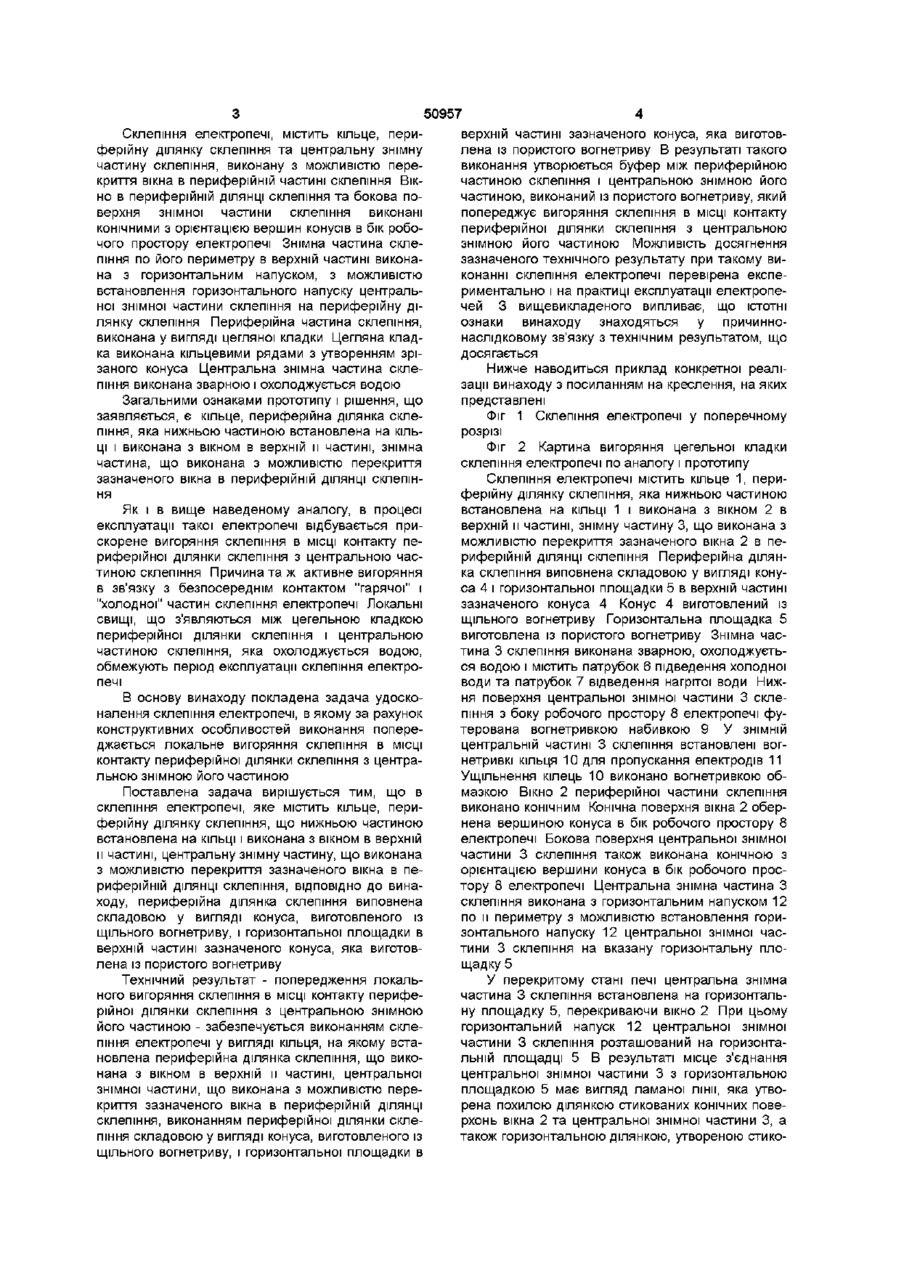

Склепіння електропечі, яке містить кільце, периферійну ділянку склепіння, яка нижньою час тиною встановлена на КІЛЬЦІ І виконана з вікном в верхній и частині, центральну знімну частину, що виконана з можливістю перекриття зазначеного вікна в периферійній ДІЛЯНЦІ склепіння, яке відрізняється тим, що периферійна ділянка склепіння виповнена складовою у вигляді конуса, виготовленого із щільного вогнетриву і горизонтальної площадки в верхній частині зазначеного конуса, яка виготовлена із пористого вогнетриву Винахід відноситься до металурги, зокрема до конструкцій електропечей для плавлення металу Одним з найбільш важливих конструктивних вузлів електропечі є склепіння печі, яке призначене для перекриття робочого простору електропечі, для установки електродів, а також для забезпечення доступу в робочий простір електропечі при завантаженні и шихтою ВІДОМІ конструкції склепінь електропечей, які виконані у вигляді цегляної кладки із вогнетриву, що опирається на кільце Існує багато схем цегляної кладки склепіння (комбінована схема, секторно-арочна схема, кільцева схема та ш) Цегляну кладку виконують з утворенням сферичної або конічної форми склепіння Кладка спирається своєю основою на кільце, яке встановлюють на корпус електропечі, наприклад, з використанням пісочного затвора, що забезпечує ущільнення робочого простору печі та попереджує сповзання склепіння (Дуговые сталеплавильные печи Атлас, Москва, "Металлургия", 1978, с 12 -13, 66 - 69) склепіння, яка виконана з можливістю перекриття вікна периферійної ділянки склепіння Знімна частина склепіння виконана у вигляді зварної конструкції Ущільнення знімної частини склепіння з периферійною ділянкою склепіння забезпечується виконанням вікна в периферійній ДІЛЯНЦІ склепіння та бокової поверхні знімної частини склепіння конічними з орієнтацією вершин конусів в бік робочого простору електропечі Загальними ознаками аналогу і рішення, що заявляється, є кільце, периферійна ділянка склепіння, яка нижньою частиною встановлена на КІЛЬЦІ І виконана з вікном в верхній и частині, знімна частина, що виконана з можливістю перекриття зазначеного вікна в периферійній ДІЛЯНЦІ склепіння Практика експлуатації електропечей з такими склепіннями показала, що в процесі експлуатації електропечі відбувається прискорене вигоряння склепіння в МІСЦІ контакту периферійної ділянки склепіння з центральною частиною склепіння Ця ділянка найбільше активно вигоряє в зв'язку з безпосереднім контактом "гарячої" і "холодної" частин склепіння електропечі В результаті з'являються локальні свищі між цегельною кладкою периферійної ділянки склепіння і центральною частиною склепіння, яка охолоджується водою Як прототип вибрано склепіння електропечі, що відоме по патенту України № 29167А, МКВ6 F27D 1/02, пріоритет від 20 08 1998 Відомо склепіння електропечі за авторським свідоцтвом СРСР № 403938, МКВ F27D, 1/04, пріоритет від 26 04 71 Склепіння містить кільце, периферійну ділянку склепіння, яка виконана цегляною кладкою із вогнетриву рядами по поверхні зрізаного конуса з утворенням вікна в верхній частині зрізаного конуса При кладці сполучають пряму та клинову цеглу На периферійній ДІЛЯНЦІ склепіння встановлена центральна знімна частина 1 ю о> о ю 50957 Склепіння електропечі, містить кільце, периферійну ділянку склепіння та центральну знімну частину склепіння, виконану з можливістю перекриття вікна в периферійній частині склепіння Вікно в периферійній ДІЛЯНЦІ склепіння та бокова поверхня знімної частини склепіння виконані конічними з орієнтацією вершин конусів в бік робочого простору електропечі Знімна частина склепіння по його периметру в верхній частині виконана з горизонтальним напуском, з можливістю встановлення горизонтального напуску центральної знімної частини склепіння на периферійну ділянку склепіння Периферійна частина склепіння, виконана у вигляді цегляної кладки Цегляна кладка виконана кільцевими рядами з утворенням зрізаного конуса Центральна знімна частина склепіння виконана зварною і охолоджується водою Загальними ознаками прототипу і рішення, що заявляється, є кільце, периферійна ділянка склепіння, яка нижньою частиною встановлена на КІЛЬЦІ І виконана з вікном в верхній и частині, знімна частина, що виконана з можливістю перекриття зазначеного вікна в периферійній ДІЛЯНЦІ склепіння Як і в вище наведеному аналогу, в процесі експлуатації такої електропечі відбувається прискорене вигоряння склепіння в МІСЦІ контакту периферійної ділянки склепіння з центральною частиною склепіння Причина та ж активне вигоряння в зв'язку з безпосереднім контактом "гарячої" і "холодної" частин склепіння електропечі Локальні свищі, що з'являються між цегельною кладкою периферійної ділянки склепіння і центральною частиною склепіння, яка охолоджується водою, обмежують період експлуатації склепіння електропечі В основу винаходу покладена задача удосконалення склепіння електропечі, в якому за рахунок конструктивних особливостей виконання попереджається локальне вигоряння склепіння в МІСЦІ контакту периферійної ділянки склепіння з центральною знімною його частиною Поставлена задача вирішується тим, що в склепіння електропечі, яке містить кільце, периферійну ділянку склепіння, що нижньою частиною встановлена на КІЛЬЦІ І виконана з вікном в верхній и частині, центральну знімну частину, що виконана з можливістю перекриття зазначеного вікна в периферійній ДІЛЯНЦІ склепіння, ВІДПОВІДНО до винаходу, периферійна ділянка склепіння виповнена складовою у вигляді конуса, виготовленого із щільного вогнетриву, і горизонтальної площадки в верхній частині зазначеного конуса, яка виготовлена із пористого вогнетриву Технічний результат - попередження локального вигоряння склепіння в МІСЦІ контакту периферійної ділянки склепіння з центральною знімною його частиною - забезпечується виконанням склепіння електропечі у вигляді кільця, на якому встановлена периферійна ділянка склепіння, що виконана з вікном в верхній и частині, центральної знімної частини, що виконана з можливістю перекриття зазначеного вікна в периферійній ДІЛЯНЦІ склепіння, виконанням периферійної ділянки склепіння складовою у вигляді конуса, виготовленого із щільного вогнетриву, і горизонтальної площадки в верхній частині зазначеного конуса, яка виготовлена із пористого вогнетриву В результаті такого виконання утворюється буфер між периферійною частиною склепіння і центральною знімною його частиною, виконаний із пористого вогнетриву, який попереджує вигоряння склепіння в МІСЦІ контакту периферійної ділянки склепіння з центральною знімною його частиною Можливість досягнення зазначеного технічного результату при такому виконанні склепіння електропечі перевірена експериментально і на практиці експлуатації електропечей 3 вищевикладеного випливає, що ІСТОТНІ ознаки винаходу знаходяться у причиннонаслідковому зв'язку з технічним результатом, що досягається Нижче наводиться приклад конкретної реалізації винаходу з посиланням на креслення, на яких представлені Фіг 1 Склепіння електропечі у поперечному розрізі Фіг 2 Картина вигоряння цегельної кладки склепіння електропечі по аналогу і прототипу Склепіння електропечі містить кільце 1, периферійну ділянку склепіння, яка нижньою частиною встановлена на КІЛЬЦІ 1 і виконана з вікном 2 в верхній и частині, знімну частину 3, що виконана з можливістю перекриття зазначеного вікна 2 в периферійній ДІЛЯНЦІ склепіння Периферійна ділянка склепіння виповнена складовою у вигляді конуса 4 і горизонтальної площадки 5 в верхній частині зазначеного конуса 4 Конус 4 виготовлений із щільного вогнетриву Горизонтальна площадка 5 виготовлена із пористого вогнетриву Знімна частина 3 склепіння виконана зварною, охолоджується водою і містить патрубок 6 підведення холодної води та патрубок 7 відведення нагрітої води Нижня поверхня центральної знімної частини 3 склепіння з боку робочого простору 8 електропечі футерована вогнетривкою набивкою 9 У ЗНІМНІЙ центральній частині 3 склепіння встановлені вогнетривкі кільця 10 для пропускання електродів 11 Ущільнення кілець 10 виконано вогнетривкою обмазкою Вікно 2 периферійної частини склепіння виконано конічним Конічна поверхня вікна 2 обернена вершиною конуса в бік робочого простору 8 електропечі Бокова поверхня центральної знімної частини 3 склепіння також виконана конічною з орієнтацією вершини конуса в бік робочого простору 8 електропечі Центральна знімна частина З склепіння виконана з горизонтальним напуском 12 по и периметру з можливістю встановлення горизонтального напуску 12 центральної знімної частини 3 склепіння на вказану горизонтальну площадку 5 У перекритому стані печі центральна знімна частина 3 склепіння встановлена на горизонтальну площадку 5, перекриваючи вікно 2 При цьому горизонтальний напуск 12 центральної знімної частини 3 склепіння розташований на горизонтальній площадці 5 В результаті місце з'єднання центральної знімної частини 3 з горизонтальною площадкою 5 має вигляд ламаної лінії, яка утворена похилою ділянкою стикованих конічних поверхонь вікна 2 та центральної знімної частини 3, а також горизонтальною ділянкою, утвореною етико 50957 ваними поверхнями горизонтального напуску 12 та горизонтальною площадкою 5 Таке виконання склепіння попереджує локальне вигоряння склепіння в МІСЦІ контакту периферійної ділянки склепіння з центральною знімною П 6 його частиною, зменшує ймовірність вибиття димових газів через місця з'єднання центральної знімної частини склепіння з периферійною ділянкою склепіння і подовжує період експлуатації склепіння електропечі '10 3 3 7 Фіг ФІГ 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
