Установка для гарячого заправлення футерівки склепіння електропечі

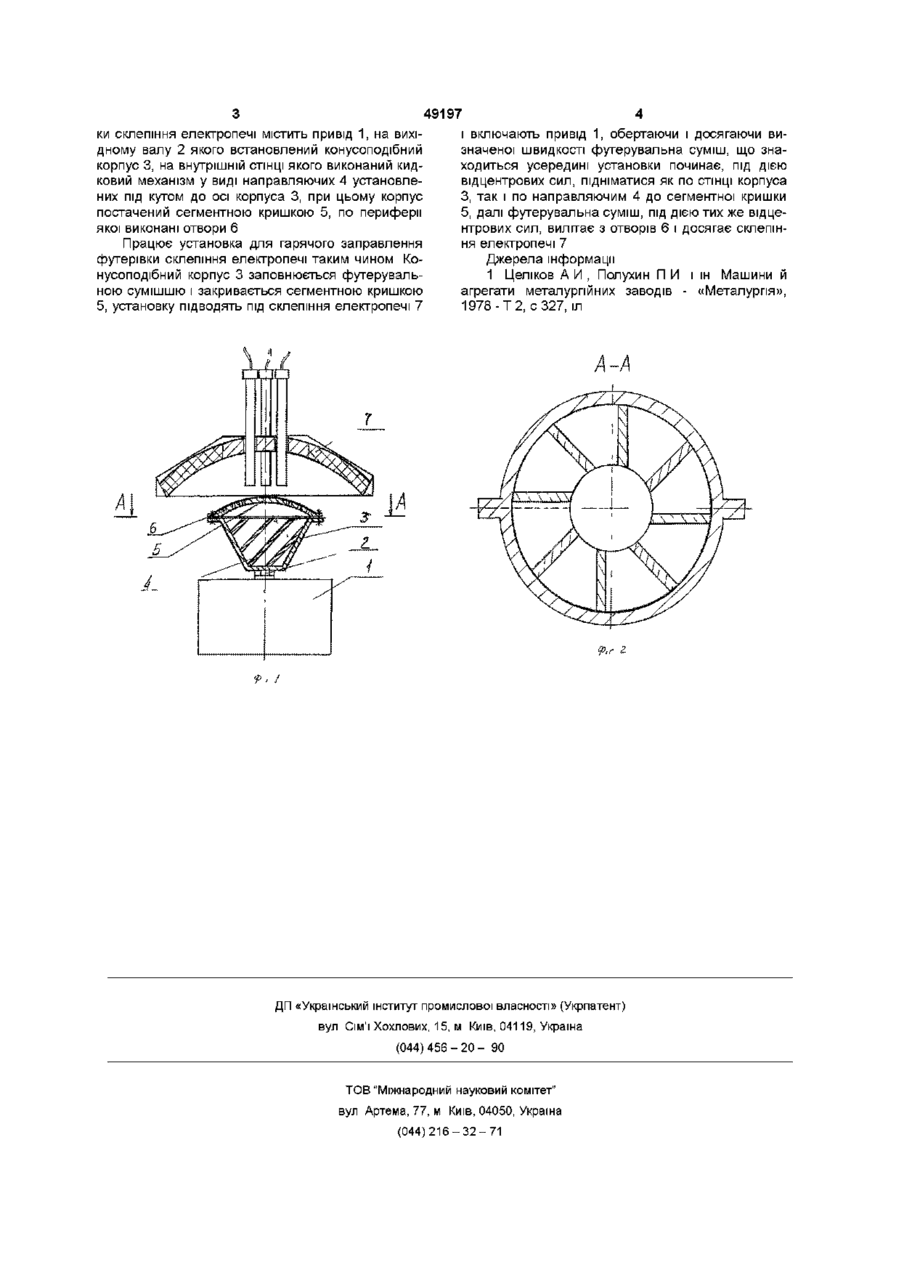

Установка для гарячого заправлення футерівки склепіння електропечі, що містить конусоподібний корпус, привід, на вихідному валу якого встановлений кидальний механізм, який відрізняється тим, що кидальний механізм виконаний у вигляді напрямних, установлених на внутрішній СТІНЦІ конусоподібного корпуса під кутом до осі корпуса, при цьому корпус оснащений сегментною кришкою, по периферії якої виконані отвори Винахід відноситься до машин для гарячого ремонту футеровки електричних сталеплавильних печей і може бути використаним на металургійних заводах Відома конструкція машини для заправлення вогнетривкої кладки задніх і передніх стін, укосів і подини ванни мартенівської печі, що містить корпус, привід, що надає руху кидковому механізму До недоліків даної конструкції відноситься те, що в неї вузька область застосування, а саме те, що вона використовується для заправлення вогнетривкої кладки задніх і передніх стін, укосів і подини ванни мартенівської печі, тобто не застосовна для заправлення футерівки електричних печей Найбільш близькою по технічній сутності і конструктивному виконанні до запропонованого винаходу є машина для гарячого ремонту футерівки електропечей [1], що містить конусоподібний корпус, привід, на вихідному валу якого встановлений кидковий механізм Установка має ряд переваг у порівнянні з відомими аналогами, а саме забезпечення високої якості, мінімальні витрати часу і ш Однак, машина для гарячого ремонту футерівки електропечей дозволяє ремонтувати футерівку корпуса електропечі, а футеровка склепіння залишається не обробленою і швидше виходить з ладу В основу винаходу поставлена задача забезпечення можливості ремонту футерівки склепіння електропечі Поставлена задача досягається за рахунок того, що в установці для гарячого заправлення фу терівки склепіння електропечі, що містить конусоподібний корпус, привід, на вихідному валу якого виконаний кидковий механізм у вигляді напрямних, установлених на внутрішній СТІНЦІ конусоподібного корпуса під кутом до осі корпуса, при цьому корпус оснащений сегментною кришкою, по периферії якої виконані отвори Застосування в установці для гарячого заправлення футерівки склепіння електропечі кидкового механізму у виді направляючих, установлених на внутрішній СТІНЦІ конусоподібного корпуса під кутом до осі корпуса, дозволить футерувальній суміші, під дією відцентрових сил, підніматися до отворів, виконаних на сегментній кришці, і під дією тих же сил вилітати на склепіння електропечі, тим самим заправляти футерівку склепіння Використання установки для гарячого заправлення футерівки склепіння електропечі дозволить значно підвищити термін її служби Істотними ВІДМІННИМИ ознаками даного винаходу є наступні 1 Кидковий механізм виконаний у виді напрямних 2 Кидковий механізм установлений на внутрішній СТІНЦІ конусоподібного корпуса під кутом до осі корпуса 3 Корпус оснащений сегментною кришкою, по периферії якої виконані отвори На фіг 1 зображений загальний вид установки для гарячого заправлення футерівки склепіння електропечі На фіг 2 - поперечний розріз по А-А, де показане положення направляючих кидкового механізму Установка для гарячого заправлення футеров 1 49197 ки склепіння електропечі містить привід 1, на вихідному валу 2 якого встановлений конусоподібний корпус 3, на внутрішній СТІНЦІ ЯКОГО виконаний кидковий механізм у виді направляючих 4 установлених під кутом до осі корпуса 3, при цьому корпус постачений сегментною кришкою 5, по периферії якої виконані отвори 6 Працює установка для гарячого заправлення футерівки склепіння електропечі таким чином Конусоподібний корпус 3 заповнюється футерувальною сумішшю і закривається сегментною кришкою 5, установку підводять під склепіння електропечі 7 і включають привід 1, обертаючи і досягаючи визначеної швидкості футерувальна суміш, що знаходиться усередині установки починає, під дією відцентрових сил, підніматися як по СТІНЦІ корпуса З, так і по направляючим 4 до сегментної кришки 5, далі футерувальна суміш, під дією тих же відцентрових сил, вилітає з отворів 6 і досягає склепіння електропечі 7 Джерела інформації 1 Целіков А И , Полухин П И і ін Машини й агрегати металургійних заводів - «Металургія», 1 9 7 8 - Т 2 , с 327, іл А ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
