Ручний вантажний візок

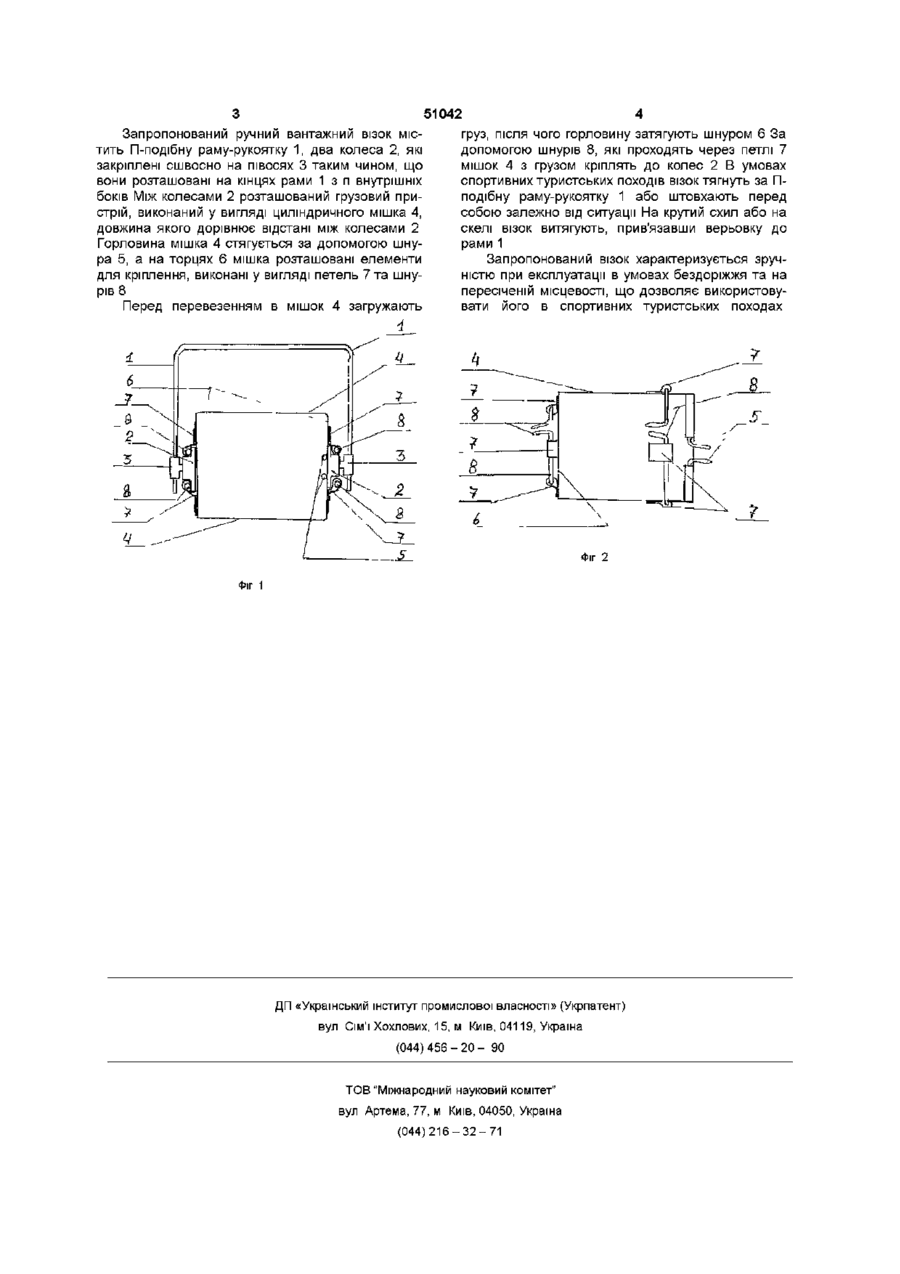

Ручний вантажний візок, що містить П-подібну рам у-рукоятку, два колеса, закріплені на кінцях рами СПІВВІСНО, і вантажний пристрій, який відрізняється тим, що колеса закріплені на півосях з внутрішніх боків рами, вантажний пристрій виконаний у вигляді мішка циліндричної форми, причому довжина наповненого вантажем мішка дорівнює відстані між колесами, а на його торцях розташовані елементи кріплення до коліс Винахід відноситься до транспортних засобів, а більш конкретно, до ручних грузових ВІЗКІВ, і може бути використаний для перевозки вантажів в умовах бездоріжжя та гірської місцевості Відомий ручний господарський візок (пат України на кор модель № 92, опубл 25 12 97), який містить горизонтальну вантажну площадку з ПІДНІЖКОЮ, П-подібну вертикальну вантажну площадку, виконану з металевих трубок, ручку і два колеса, що можуть обертатися навколо нерухомої ВІСІ ВІЗОК виконаний складним для зменшення габаритів під час транспортування його після звільнення від грузу Такий візок не може ефективно експлуатуватися по бездоріжжю і пересіченій місцевості, наприклад, в умовах спортивних туристських походів Найбільш близьким до винаходу є ручний вантажний візок ( пат України на винахід №27841, опубл 16 10 2000), що містить П-подібну рамурукоятку , два колеса, закріплені на кінцях рами співосно і грузовий пристрій, виконаний у вигляді вантажо несучої платформи, поворотної в повздовжній вертикальній площині Платформа спряжена з опорною рамою, колеса змонтовані на платформі з боку опорної рами, а повздовжньо по боках знизу платформи змонтовано упорний елемент, виконаний у вигляді полозів Опорна рама виконана з можливістю повороту в повздовжній вертикальній площині та фіксації в проміжних положеннях відносно платформи Такий візок може використовуватися для кочення по ґрунтовому або асфальтовому покриттям,або для ковзання за допомогою полозів по сніговому або льодовому покриттям Але такий візок незручний для перевозки важких вантажів по бездоріжжю та пересіченій місцевості Так, колеса грузнуть у м'якому грунті, а на пересіченій місцевості візок може перекидатися, що ускладнює транспортування, оскільки він може експлуатуватися тільки в основному (не перевернутому) положенні В основу винаходу поставлено задачу розробити конструкцію візка, зручну для експлуатації в умовах бездоріжжя та пересіченої місцевості шляхом збільшення площини дотику до ґрунту ходового елемента та створення можливості експлуатації візка в основному і перевернутому положенні Поставлена задача вирішується тим, що у ручному вантажному візку, що містить П-подібну раму-рукоятку, два колеса, закріплені на кінцях рами співосно і грузовий пристрій, згідно винаходу, колеса закріплені на півосях з внутрішніх боків рами, грузовий пристрій виконаний у вигляді мішка циліндричної форми, причому довжина наповненого грузом мішка дорівнює відстані між колесами, а на його торцях розташовані елементи кріплення до коліс В такій конструкції мішок з грузом, закріплений між колесами, виконує подвійну роль грузового пристрою та ходового елемента Тому при русі по бездоріжжю візок не грузне у м'якому ґрунті завдяки великій площині дотику, а на пересіченій місцевості перекидання візка не заважає руху Принцип винаходу пояснюється кресленнями На фіг 1 схематично зображено візок запропонованої конструкції На фіг 2 зображено грузовий пристрій у вигляді циліндричного мішка для грузів о ю 51042 Запропонований ручний вантажний візок містить П-подібну раму-рукоятку 1, два колеса 2, які закріплені сшвосно на півосях 3 таким чином, що вони розташовані на кінцях рами 1 з п внутрішніх боків Між колесами 2 розташований грузовий пристрій, виконаний у вигляді циліндричного мішка 4, довжина якого дорівнює відстані між колесами 2 Горловина мішка 4 стягується за допомогою шнура 5, а на торцях 6 мішка розташовані елементи для кріплення, виконані у вигляді петель 7 та шнурів 8 Перед перевезенням в мішок 4 загружають груз, після чого горловину затягують шнуром 6 За допомогою шнурів 8, які проходять через петлі 7 мішок 4 з грузом кріплять до колес 2 В умовах спортивних туристських походів візок тягнуть за Пподібну раму-рукоятку 1 або штовхають перед собою залежно від ситуації На крутий схил або на скелі візок витягують, прив'язавши верьовку до рами 1 Запропонований візок характеризується зручністю при експлуатації в умовах бездоріжжя та на пересіченій місцевості, що дозволяє використовувати його в спортивних туристських походах і Фіг 2 Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
