Комутаційний вузол

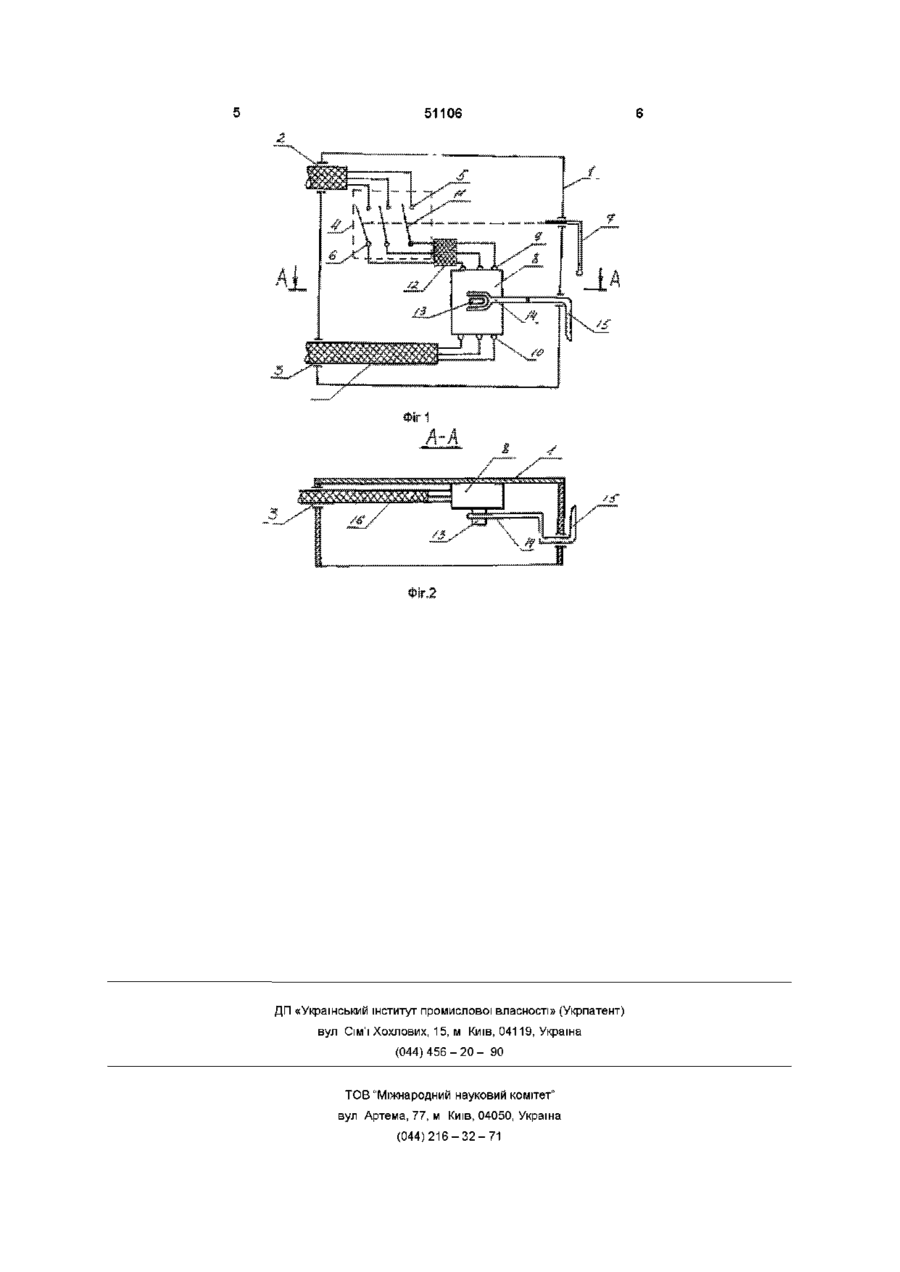

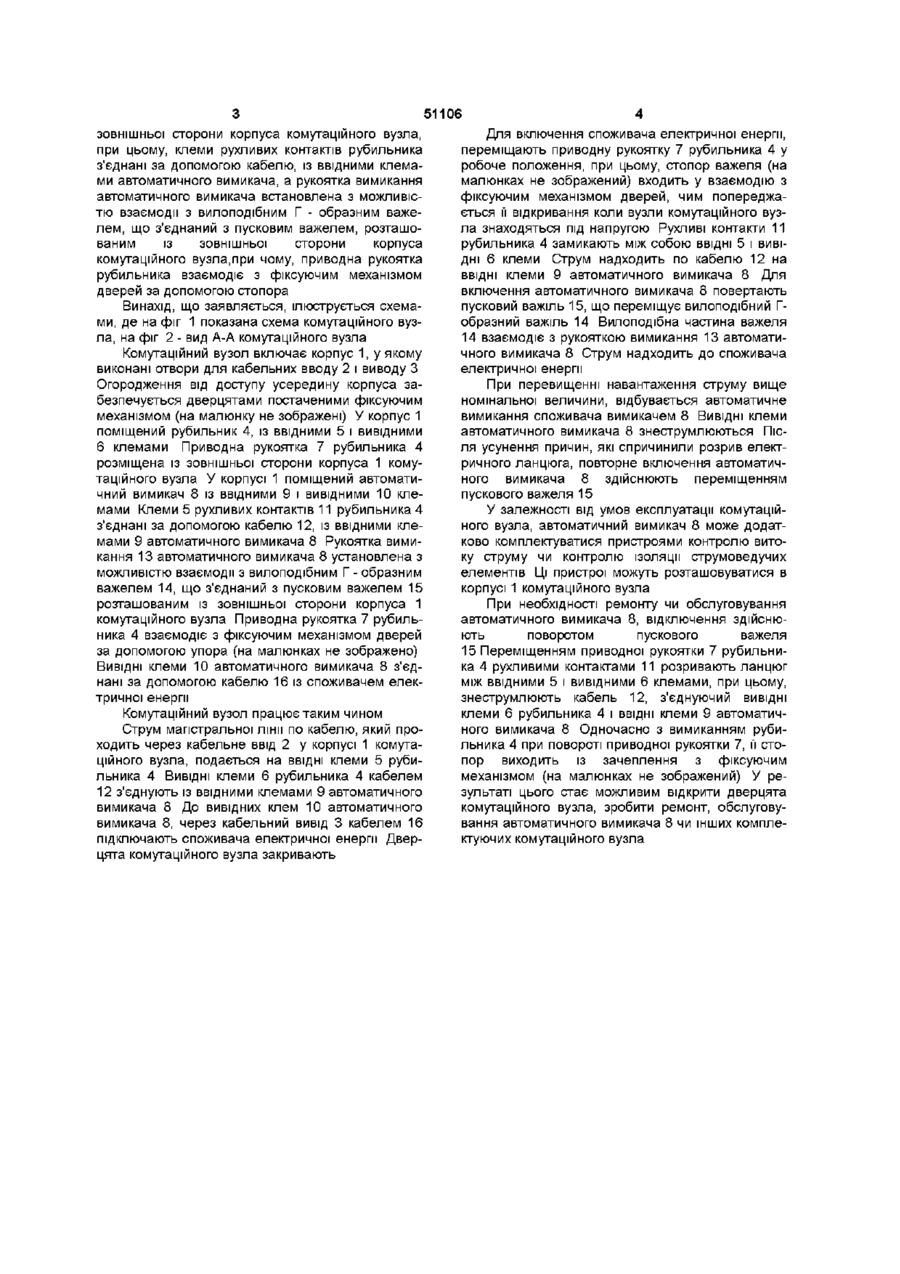

Комутаційний вузол, що містить корпус з кабельними вводом, виводом і дверцятами, оснащеними фіксуючим механізмом, при цьому в корпусі розміщений автоматичний вимикач із ввідними і вивідними клемами, який відрізняється тим, що в корпусі розміщений рубильник, привідна рукоятка якого розміщена з зовнішнього боку корпуса комутаційного вузла, при цьому клеми рухливих контактів рубильника з'єднані за допомогою кабелю із ввідними клемами автоматичного вимикача, а рукоятка вимикання автоматичного вимикача встановлена з можливістю взаємодії з вилоподібним Г - подібним важелем, що з'єднаний з пусковим важелем, розташованим із зовнішнього боку корпуса комутаційного вузла, причому, привідна рукоятка рубильника взаємодіє з фіксуючим механізмом дверей за допомогою стопора Винахід відноситься до різних галузей промисловості і може бути використаний для вмикання і вимикання електричних двигунів, стаціонарних і пересувних механізмів, а також інших споживачів електроенергії на шахтах, кар'єрах і збагачувальних комбінатах з невибухонебезпечними умовами виробництва Винахід може використовуватися самостійно, у комбінації з різними пусковими пристроями чи пристроями для контролю витоку струмів і стану ізоляції струмоведучих вузлів електричних машин і механізмів Відома конструкція комутаційного вузла загально промислового виконання, який складається з корпуса в якому розміщений рубильник з механізмом вмикання й вимикання електричного ланцюга ( Н Ф Шевченко й ш "Комплекс рудничного нормального електроустаткування" Київ "Техніка" 1987р с 12-13) Недоліком відомої конструкції комутаційного вузла є те, що він не обладнаний засобами захисту електричного ланцюга і, як правило, не застосовується в якості самостійної конструктивної одиниці в ланцюзі енергопостачання споживача електричної енергії Рубильники застосовуються, в основному, в складі комплектних розподільних пристроїв, які мають складне конструктивне виконання і високу вартість Найбільш близьким технічним рішенням обраним як прототип, є комутаційний вузол що містить корпус з кабельним вводом і виведенням Корпус постачений дверцятами з фіксуючим механізмом, при цьому, в корпусі розміщений автоматичний вимикач із ввідними й вивідними клемами ( Н Ф Шевченко й ш "Комплекс рудничного нормального електроустаткування" Київ "Техніка" 1987 р с 28-29) Недоліком відомої конструкції комутаційного вузла є те, що автоматичний вимикач забезпечуючи захист споживача від струму, сам знаходиться під напругою, зокрема, його ВВІДНІ клеми не знеструмлюються Це ускладнює виконання ремонтних робіт і обслуговування вимикача в процесі його експлуатації Задачею винаходу є удосконалення конструкції та електричної схеми комутаційного вузла, за рахунок можливості знеструмнення мережі споживача й захисту його ланцюгів від струмових перевантажень, що дозволяє підвищити надійність і безпеку експлуатації споживачів електричної енергії Поставлена задача вирішується за рахунок того, що комутаційний вузол містить корпус з кабельними вводом, вивідом і дверцятами постаченими фіксуючим механізмом, при цьому в корпусі розміщений автоматичний вимикач із ввідними і вивідними клемами ВІДПОВІДНО ДО винаходу в корпусі розміщений рубильник, приводна рукоятка якого розміщена з (О о ю 51106 зовнішньої сторони корпуса комутаційного вузла, при цьому, клеми рухливих контактів рубильника з'єднані за допомогою кабелю, із ввідними клемами автоматичного вимикача, а рукоятка вимикання автоматичного вимикача встановлена з можливістю взаємодії з вилоподібним Г - образним важелем, що з'єднаний з пусковим важелем, розташованим із зовнішньої сторони корпуса комутаційного вузла,при чому, приводна рукоятка рубильника взаємодіє з фіксуючим механізмом дверей за допомогою стопора Винахід, що заявляється, ілюструється схемами, де на фіг 1 показана схема комутаційного вузла, на фіг 2 - вид А-А комутаційного вузла Комутаційний вузол включає корпус 1, у якому виконані отвори для кабельних вводу 2 і виводу З Огородження від доступу усередину корпуса забезпечується дверцятами постаченими фіксуючим механізмом (на малюнку не зображені) У корпус 1 поміщений рубильник 4, із ввідними 5 і вивідними 6 клемами Приводна рукоятка 7 рубильника 4 розміщена із зовнішньої сторони корпуса 1 комутаційного вузла У корпусі 1 поміщений автоматичний вимикач 8 із ввідними 9 і вивідними 10 клемами Клеми 5 рухливих контактів 11 рубильника 4 з'єднані за допомогою кабелю 12, із ввідними клемами 9 автоматичного вимикача 8 Рукоятка вимикання 13 автоматичного вимикача 8 установлена з можливістю взаємодії з вилоподібним Г - образним важелем 14, що з'єднаний з пусковим важелем 15 розташованим із зовнішньої сторони корпуса 1 комутаційного вузла Приводна рукоятка 7 рубильника 4 взаємодіє з фіксуючим механізмом дверей за допомогою упора (на малюнках не зображено) ВИВІДНІ клеми 10 автоматичного вимикача 8 з'єднані за допомогою кабелю 16 із споживачем електричної енергії Комутаційний вузол працює таким чином Струм магістральної лінії по кабелю, який проходить через кабельне ввід 2 у корпусі 1 комутаційного вузла, подається на ВВІДНІ клеми 5 рубильника 4 ВИВІДНІ клеми 6 рубильника 4 кабелем 12 з'єднують із ввідними клемами 9 автоматичного вимикача 8 До вивідних клем 10 автоматичного вимикача 8, через кабельний вивід 3 кабелем 16 підключають споживача електричної енергії Дверцята комутаційного вузла закривають Для включення споживача електричної енергії, переміщають приводну рукоятку 7 рубильника 4 у робоче положення, при цьому, стопор важеля (на малюнках не зображений) входить у взаємодію з фіксуючим механізмом дверей, чим попереджається її відкривання коли вузли комутаційного вузла знаходяться під напругою Рухливі контакти 11 рубильника 4 замикають між собою ВВІДНІ 5 і ВИВІДНІ 6 клеми Струм надходить по кабелю 12 на ВВІДНІ клеми 9 автоматичного вимикача 8 Для включення автоматичного вимикача 8 повертають пусковий важіль 15, що переміщує вилоподібний Гобразний важіль 14 Вилоподібна частина важеля 14 взаємодіє з рукояткою вимикання 13 автоматичного вимикача 8 Струм надходить до споживача електричної енергії При перевищенні навантаження струму вище номінальної величини, відбувається автоматичне вимикання споживача вимикачем 8 ВИВІДНІ клеми автоматичного вимикача 8 знеструмлюються Після усунення причин, які спричинили розрив електричного ланцюга, повторне включення автоматичного вимикача 8 здійснюють переміщенням пускового важеля 15 У залежності від умов експлуатації комутаційного вузла, автоматичний вимикач 8 може додатково комплектуватися пристроями контролю витоку струму чи контролю ізоляції струмоведучих елементів Ці пристрої можуть розташовуватися в корпусі 1 комутаційного вузла При необхідності ремонту чи обслуговування автоматичного вимикача 8, відключення здійснюють поворотом пускового важеля 15 Переміщенням приводної рукоятки 7 рубильника 4 рухливими контактами 11 розривають ланцюг між ввідними 5 і вивідними 6 клемами, при цьому, знеструмлюють кабель 12, з'єднуючий ВИВІДНІ клеми 6 рубильника 4 і ВВІДНІ клеми 9 автоматичного вимикача 8 Одночасно з вимиканням рубильника 4 при повороті приводної рукоятки 7, її стопор виходить із зачеплення з фіксуючим механізмом (на малюнках не зображений) У результаті цього стає можливим відкрити дверцята комутаційного вузла, зробити ремонт, обслуговування автоматичного вимикача 8 чи інших комплектуючих комутаційного вузла 51106 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
