Осадочний барабанний вакуум-фільтр з тканиною, що збігає

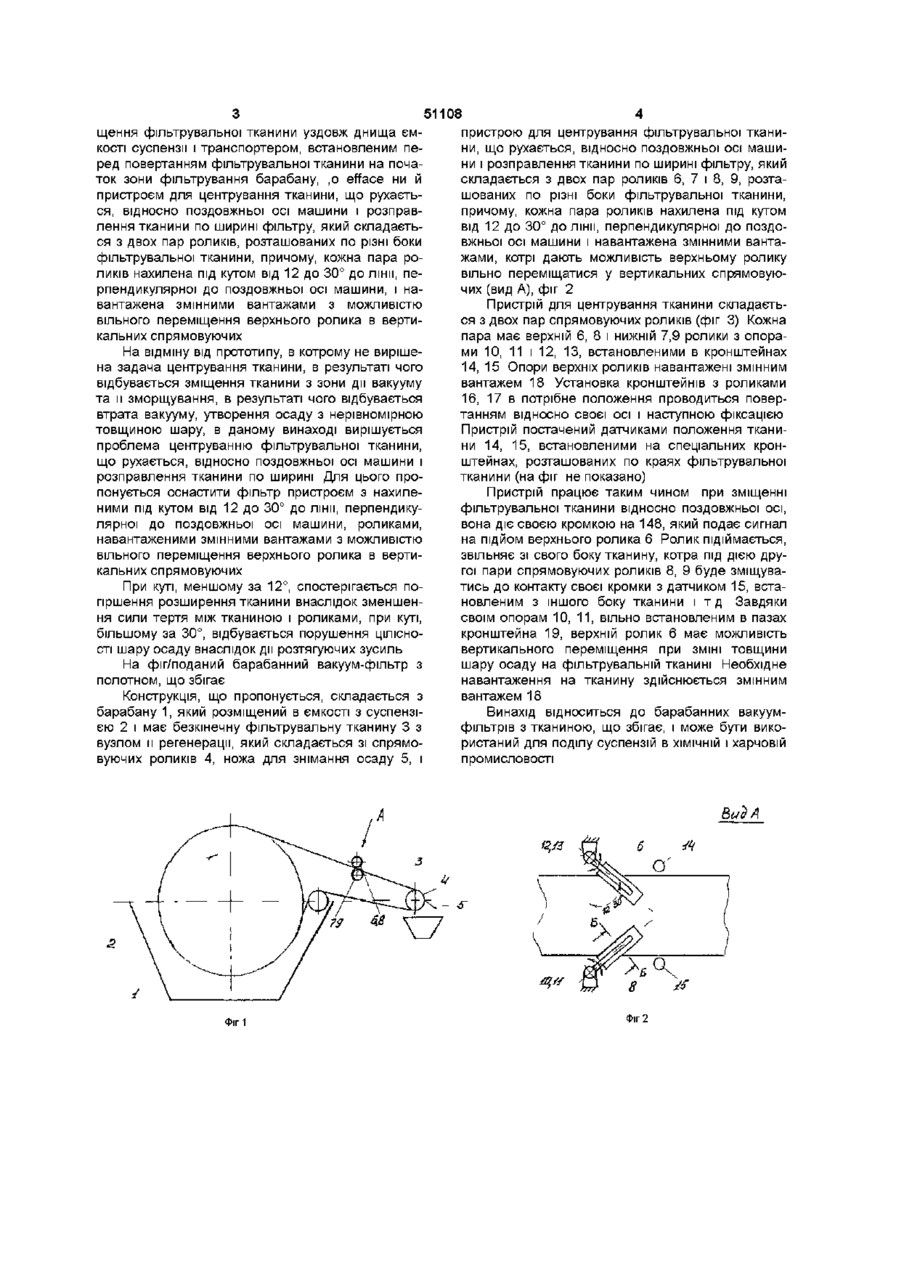

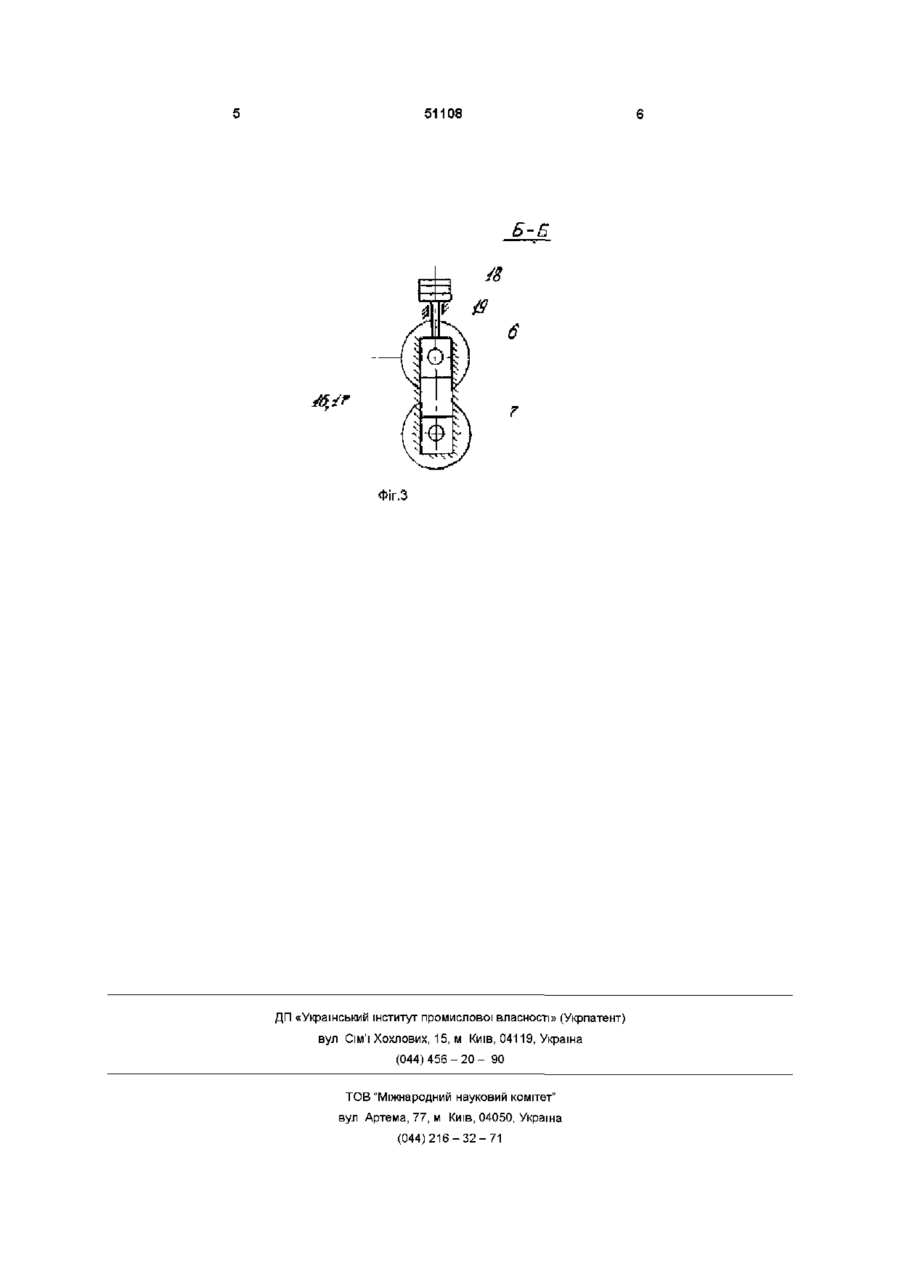

Осадочний барабанний вакуум-фільтр з тканиною, що збігає, який включає розміщений в ємкості з суспензією барабан, котрий має нескінченну фільтрувальну тканину, вузол и регенерації із спрямовуючими роликами і ножами для знімання осаду, засіб переміщення фільтрувальної тканини уздовж днища ємкості з суспензією і транспортер, встановлений перед повертанням фільтрувальної тканини на початок зони фільтрування барабана, який відрізняється тим, що він оснащений пристроєм для центрування тканини, що рухається, відносно поздовжньої осі машини і розправлення тканини по ширині фільтра, який складається з двох пар роликів, розташованих по різні боки фільтрувальної тканини, причому кожна пара роликів нахилена під кутом від 12 до 30° до лінії, перпендикулярної до поздовжньої осі машини, і навантажена змінними вантажами з можливістю вільного переміщення верхнього ролика в вертикальних напрямних Винахід відноситься до області хімічної промисловості, зокрема до машин і апаратів для поділу суспензій, до барабанних вакуум-фільтрів Відомий "Барабанный вакуум-фильтр со сходящей тканью для разделения суспензий с быстр о оседающей твердой фазой» (АС 1581345 А1), який складається з ємкості для суспензії з барабаном, що має безкінечну фільтрувальну стрічку, вузла для її регенерації, засоби переміщення уздовж днища ємкості суспензії, пристрій для періодичного притискання фільтрувальної тканини і тканини, яка розташована на барабані Фільтрувальна тканина після очищення у вузлі регенерації спрямовується засобами переміщення під днищем ємкості суспензії і входить у цю ємкість, потім іде вже усередині ємкості, де на неї осідає тверда фаза, що швидко осаджується Фільтрування суспензії відбувається періодично Під час зупинки обертання барабану вмикається пристрій, який переміщує нижню гілку фільтрувальної тканини разом з твердою фазою суспензії, що осіла, до поверхні барабану, де під дією вакууму тверда фаза переходить на фільтрувальну тканину, яка розташована на барабані, після чого нижня гілка фільтрувальної тканини повертається в попередній стан Як під час зупинки барабану, так і під час його обертання, нижня гілка бере участь у накопиченні твердої фази суспензії Найбільш близьким по технічному рішенню, котре прийняте за прототип, є пристрій «Осадочный барабанный вакуум-фильтр со сходящей тканью» [АС 1386244 А1], котрий складається з барабану, який розміщений в ємкості з суспензією і має безкінечну фільтрувальну тканину з вузлом и регенерації і роликами, що спрямовують, ножами для знімання осаду, засобу переміщення фільтрувальної тканини уздовж днища ємкості з суспензією і транспортером, встановленим перед повертанням фільтрувальної тканини на початок зони фільтрування барабану Фільтрувальна тканина барабанного вакуумфільтру, що збігає, дозволяє наростити необхідний для зняття ножами шару осаду твердої фази, зберегти и у ЦІЛІСНОСТІ до зони сушіння, висушити і видалити, вона може бути використана для фільтрування мало концентрованих суспензій Недоліком цього пристрою є збігання і зморщування тканини вакуум-фільтру, що збігає В основу цього винаходу покладена задача створення осадочного барабанного вакуумфільтру з тканиною, що збігає, конструктивна особливість якого забезпечила б можливість підвищення ефективності фільтрування Це досягається тим, що осадочний барабанний вакуум-фільтр з тканиною, що збігає, який включає розміщений в ємкості суспензії барабан, котрий має нескінчену фільтрувальну тканину, вузол и регенерації зі спрямовуючими роликами і ножами для знімання осаду, засоби для перемі Недоліком такого пристрою є те, що в ньому не центрується тканина відносно осі, що призводить до збігання і зморщування тканини 00 о ю 51108 4 пристрою для центрування фільтрувальної тканини, що рухається, відносно поздовжньої осі машини і розправлення тканини по ширині фільтру, який складається з двох пар роликів 6, 7 і 8, 9, розташованих по різні боки фільтрувальної тканини, причому, кожна пара роликів нахилена під кутом від 12 до 30° до лінії, перпендикулярної до поздовжньої осі машини і навантажена змінними вантажами, котрі дають можливість верхньому ролику вільно переміщатися у вертикальних спрямовуючих (вид А), фіг 2 Пристрій для центрування тканини складається з двох пар спрямовуючих роликів (фіг 3) Кожна пара має верхній 6, 8 і нижній 7,9 ролики з опорами 10, 11 і 12, 13, встановленими в кронштейнах На відміну від прототипу, в котрому не виріше14, 15 Опори верхніх роликів навантажені змінним на задача центрування тканини, в результаті чого вантажем 18 Установка кронштейнів з роликами відбувається зміщення тканини з зони дії вакууму 16, 17 в потрібне положення проводиться поверта и зморщування, в результаті чого відбувається танням відносно своєї осі і наступною фіксацією втрата вакууму, утворення осаду з нерівномірною Пристрій постачений датчиками положення тканитовщиною шару, в даному винаході вирішується ни 14, 15, встановленими на спеціальних кронпроблема центруванню фільтрувальної тканини, штейнах, розташованих по краях фільтрувальної що рухається, відносно поздовжньої осі машини і тканини (на фіг не показано) розправлення тканини по ширині Для цього пропонується оснастити фільтр пристроєм з нахилеПристрій працює таким чином при зміщенні ними під кутом від 12 до 30° до лінії, перпендикуфільтрувальної тканини відносно поздовжньої осі, лярної до поздовжньої осі машини, роликами, вона діє своєю кромкою на 148, який подає сигнал навантаженими змінними вантажами з можливістю на підйом верхнього ролика 6 Ролик підіймається, вільного переміщення верхнього ролика в вертизвільняє зі свого боку тканину, котра під дією друкальних спрямовуючих гої пари спрямовуючих роликів 8, 9 буде зміщуватись до контакту своєї кромки з датчиком 15, встаПри куті, меншому за 12°, спостерігається поновленим з іншого боку тканини і т д Завдяки гіршення розширення тканини внаслідок зменшенсвоїм опорам 10, 11, вільно встановленим в пазах ня сили тертя між тканиною і роликами, при куті, кронштейна 19, верхній ролик 6 має можливість більшому за 30°, відбувається порушення ЦІЛІСНОвертикального переміщення при ЗМІНІ ТОВЩИНИ СТІ шару осаду внаслідок дії розтягуючих зусиль шару осаду на фільтрувальній тканині Необхідне На фіг/поданий барабанний вакуум-фільтр з навантаження на тканину здійснюється змінним полотном, що збігає вантажем 18 Конструкція, що пропонується, складається з барабану 1, який розміщений в ємкості з суспензіВинахід відноситься до барабанних вакуумєю 2 і має безкінечну фільтрувальну тканину 3 з фільтрів з тканиною, що збігає, і може бути виковузлом и регенерації, який складається зі спрямористаний для поділу суспензій в ХІМІЧНІЙ і харчовій вуючих роликів 4, ножа для знімання осаду 5, і промисловості щення фільтрувальної тканини уздовж днища ємкості суспензії і транспортером, встановленим перед повертанням фільтрувальної тканини на початок зони фільтрування барабану, ,о efface ни й пристроєм для центрування тканини, що рухається, відносно поздовжньої осі машини і розправлення тканини по ширині фільтру, який складається з двох пар роликів, розташованих по різні боки фільтрувальної тканини, причому, кожна пара роликів нахилена під кутом від 12 до 30° до лінії, перпендикулярної до поздовжньої осі машини, і навантажена змінними вантажами з можливістю вільного переміщення верхнього ролика в вертикальних спрямовуючих Вид А Фіг 1 51108 Б-Б Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
