Пристрій для різання сирцю ніздрюватого бетону

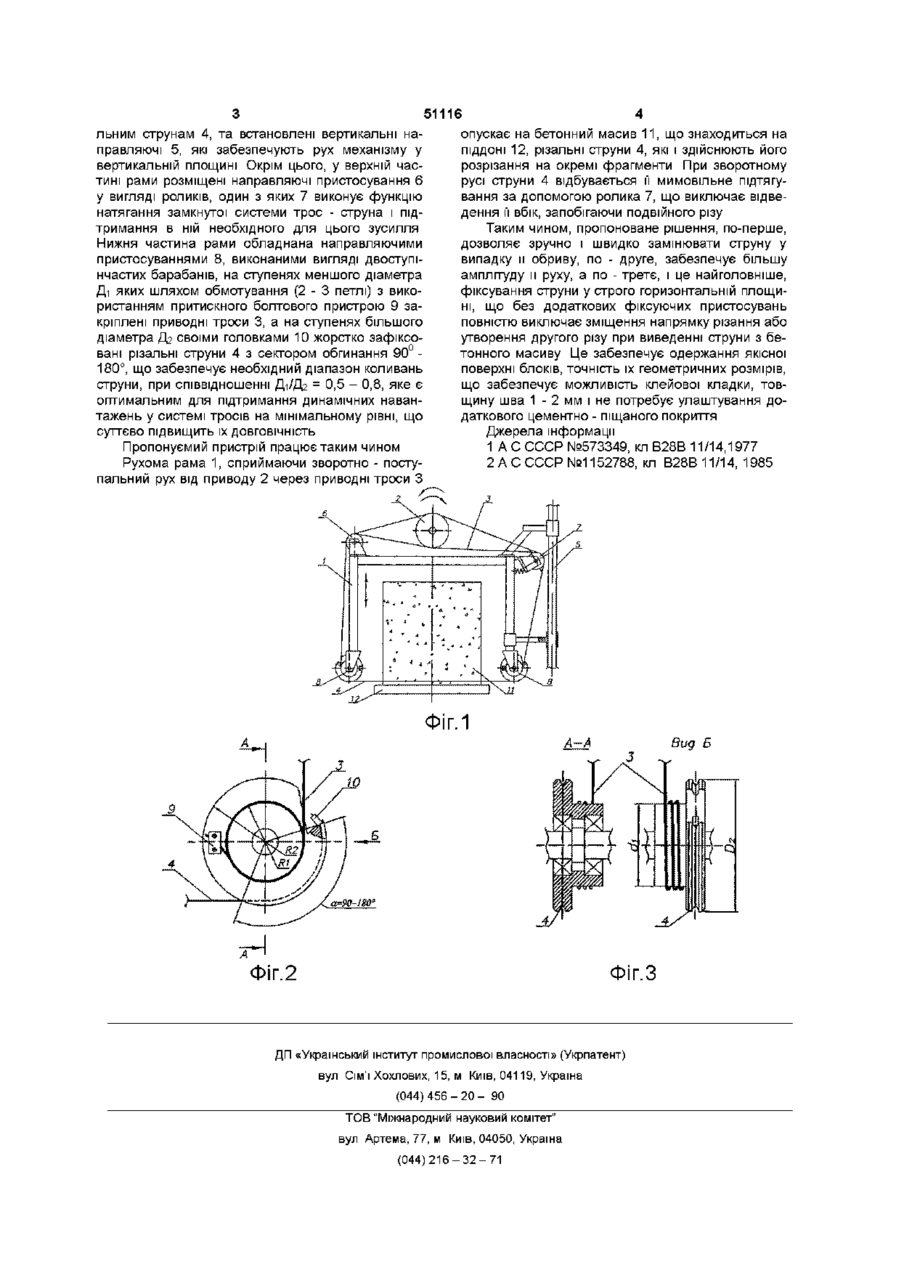

Пристрій для різання сирцю ніздрюватого бетону, що містить привід, рухому раму з різальними струнами, привідні троси і направляючі пристосування для них, який відрізняється тим, що направляючі пристосування в нижній частині рами виконані у вигляді двоступінчастих барабанів, при цьому привідні троси шляхом обмотування закріплені на ступенях меншого діаметра Ді, а різальні струни жорстко зафіксовані на ступенях більшого діаметра Ца з сектором огинання 90-180° при співвідношенні Ді/Д2=0,5-0,8 Винахід належить до пристроїв для різання матеріалів, наприклад, ніздрюватобетонних масивів у напівпластичному стані на блоки шляхом врізання прямолінійних різальних органів, наприклад, струн, що здійснюють зворотно - поступальний рух, і може бути використаний в промисловості будівельних матеріалів при створенні обладнання для виробництва, наприклад, дрібноштучних ніздрюватобетонних виробів Відомий пристрій для різання виробів з ніздрюватого бетону, що містить різальний орган у вигляді струни, якому від приводу з'єднувальними тросами передається зворотнопоступальний рух [1] Однак, таке конструктивне рішення не забезпечує у повній мірі точності центрування осі струни, що суттєво погіршує якість поверхні зрізу Найбільш близьким до пропонуємого є пристрій для різання сирцю ніздрюватого бетону, що містить привод, рухому раму з різальними струнами, обладнаними фіксуючими елементами, виконаними у вигляді збалансованого важеля з роликом на КІНЦІ, приводні троси і направляючі пристосування для них у вигляді роликів [2] Але навіть наявність у пристрої допоміжних фіксуючих елементів не гарантує утримання різальної струни в строго горизонтальній площині, в результаті чого відбувається її зміщення при переході від етапу нижнього продавлювання до виведення з масиву, що призводить до утворення дру гого непотрібного різу, погіршуючи якість виробів Основою винаходу є задача удосконалення пристрою для різання сирцю ніздрюватого бетону, в якому особливості конструктивного виконання направляючих пристосувань дозволяє забезпечити високу якість поверхні виробів шляхом утримання струни в процесі різання від поперечного зміщення, не вигинаючи її в площині різання, і запобігаючи таким чином утворенню непотрібних різів при виведенні струни з масиву Означена задача вирішується тим, що в пристрої для різання сирцю ніздрюватого бетону, що містить привод, рухому раму з різальними струнами, приводні троси і направляючі пристосування для них, згідно з винаходом, направляючі пристосування в нижній частині рами виконані у вигляді двоступінчастих барабанів, при цьому приводні троси шляхом обмотування закріплені на ступенях меншого діаметра Ді різальні струни жорстко зафіксовані на ступенях більшого діаметра Ца з сектором обгинання 90° - 180° при співвідношенні Ді/Д 2 = 0,5-0,8 Винахід ілюструється графічними матеріалами, де на фіг 1 зображена загальна схема пропонуємого пристрою, на фіг 2, 3 - схеми закріплення приводного троса і струни Пристрій для різання сирцю ніздрюватого бетону містить рухому раму 1, на якій змонтований привід 2, від якого зворотно - поступальний рух за допомогою приводних тросів 3 передається різа (О ю 51116 льним струнам 4, та встановлені вертикальні направляючі 5, які забезпечують рух механізму у вертикальній площині Окрім цього, у верхній частині рами розміщені направляючі пристосування 6 у вигляді роликів, один з яких 7 виконує функцію натягання замкнутої системи трос - струна і підтримання в ній необхідного для цього зусилля Нижня частина рами обладнана направляючими пристосуваннями 8, виконаними вигляді двоступінчастих барабанів, на ступенях меншого діаметра Ді яких шляхом обмотування (2 - 3 петлі) з використанням притискного болтового пристрою 9 закріплені приводні троси 3, а на ступенях більшого діаметра Ца своїми головками 10 жорстко зафіксовані різальні струни 4 з сектором обгинання 90° 180°, що забезпечує необхідний діапазон коливань струни, при співвідношенні Д1/Д2 = 0,5 - 0,8, яке є оптимальним для підтримання динамічних навантажень у системі тросів на мінімальному рівні, що суттєво підвищить їх ДОВГОВІЧНІСТЬ опускає на бетонний масив 1 1 , що знаходиться на ПІДДОНІ 12, різальні струни 4, які і здійснюють його розрізання на окремі фрагменти При зворотному русі струни 4 відбувається її мимовільне підтягування за допомогою ролика 7, що виключає відведення її вбік, запобігаючи подвійного різу Таким чином, пропоноване рішення, по-перше, дозволяє зручно і швидко замінювати струну у випадку и обриву, по - друге, забезпечує більшу амплітуду и руху, а по - третє, і це найголовніше, фіксування струни у строго горизонтальній площині, що без додаткових фіксуючих пристосувань повністю виключає зміщення напрямку різання або утворення другого різу при виведенні струни з бетонного масиву Це забезпечує одержання якісної поверхні блоків, точність їх геометричних розмірів, що забезпечує можливість клейової кладки, товщину шва 1 - 2 мм і не потребує улаштування додаткового цементно - піщаного покриття Джерела інформації 1 А С СССР №573349, кл В28В 11/14,1977 2 А С СССР №1152788, кл В28В 11/14, 1985 Пропонуємий пристрій працює таким чином Рухома рама 1, сприймаючи зворотно - поступальний рух від приводу 2 через приводні троси З ФІГ.1 Фіг.З Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
