Термостат електричний сухоповітряний

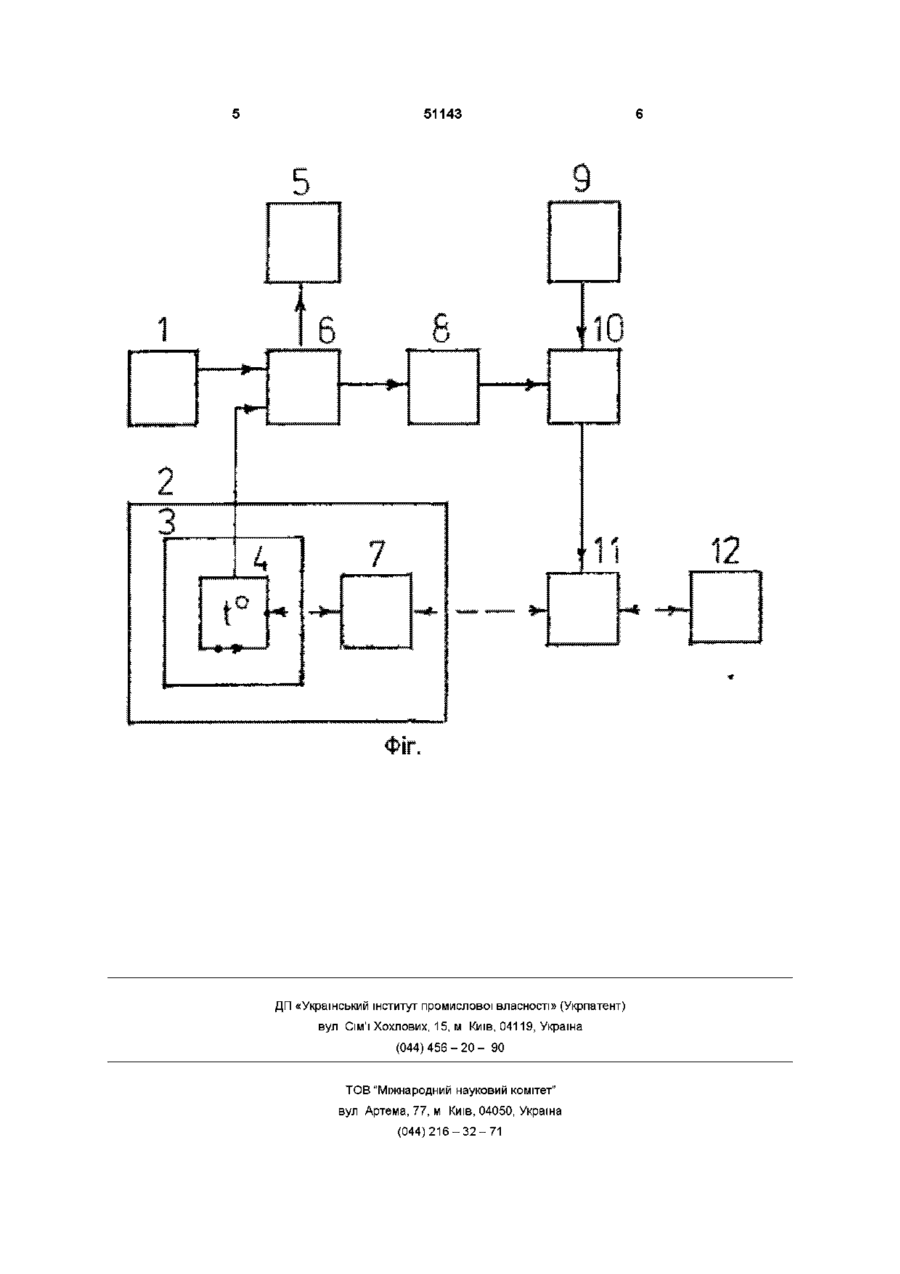

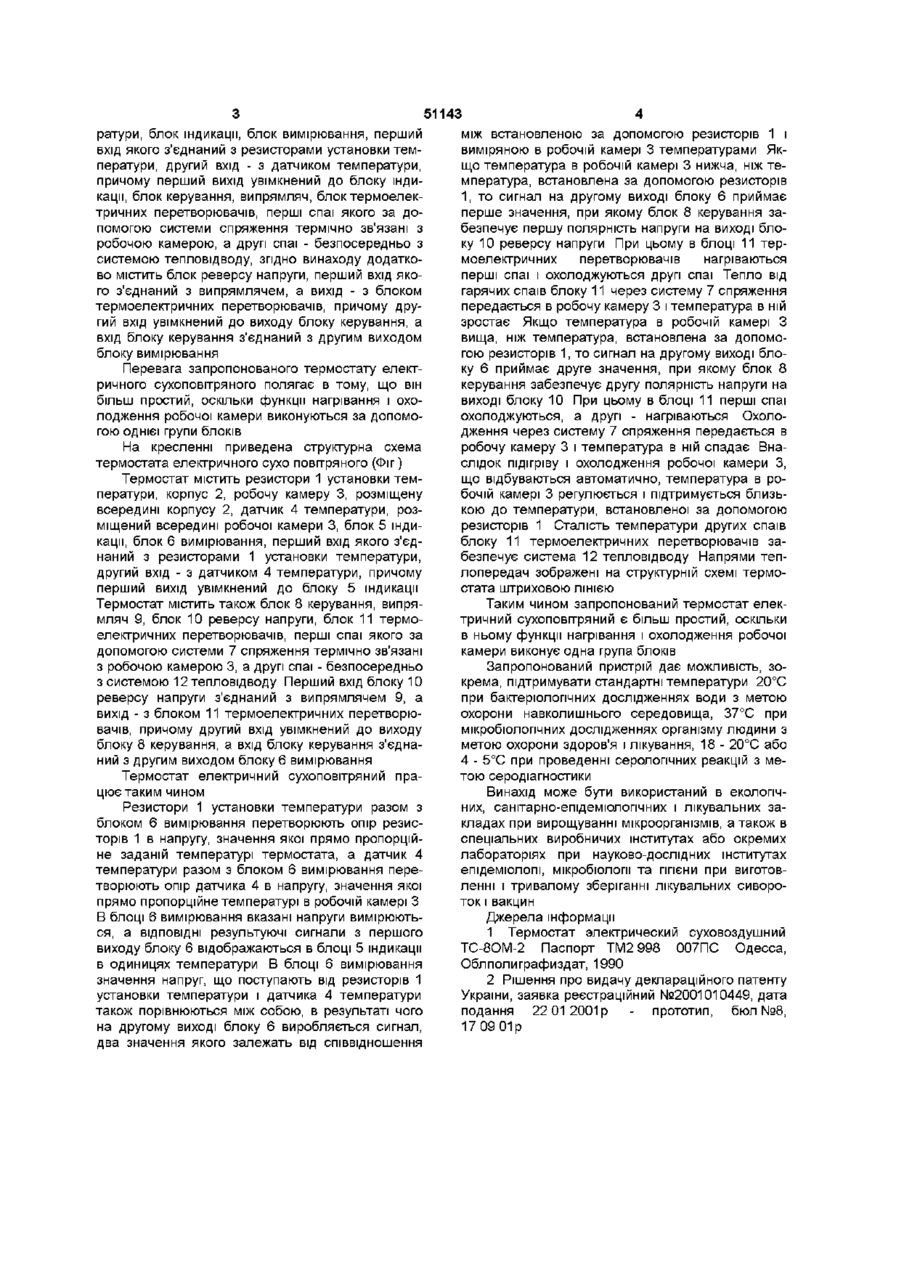

Термостат електричний сухоповітряний, що містить корпус, робочу камеру, розміщену всередині корпусу, датчик температури, розміщений всередині робочої камери, резистори установлення температури, блок індикації, блок вимірювання, перший вхід якого з'єднаний з резисторами уста новлення температури, другий вхід - з датчиком температури, причому перший вихід увімкнений до блока індикації, блок керування, випрямляч, блок термоелектричних перетворювачів, перші спаї якого за допомогою системи спряження термічно зв'язані з робочою камерою, а другі спаї - безпосередньо з системою тепловідводу, який відрізняється тим, що він додатково містить блок реверса напруги, перший вхід якого з'єднаний з випрямлячем, а вихід - з блоком термоелектричних перетворювачів, причому другий вхід увімкнений до виходу блока керування, а вхід блока керування з'єднаний з другим виходом блока вимірювання Винахід відноситься до техніки одержання і підтримання стабільних температур і може бути використаний при проведенні бактеріологічних і серологічних досліджень Відомий термостат електричний сухоповітряний, що містить корпус, робочу камеру, розміщену всередині корпусу, датчик температури, розміщений всередині робочої камери, нагрівник, розміщений всередині корпусу, резистори установки температури, блок індикації, блок вимірювання, перший вхід якого з'єднаний з резисторами установки температури, другий вхід - з датчиком температури, причому перший вихід увімкнений до блоку індикації, а другий вихід - до блоку терморегулювання, з'єднаного з нагрівником, термічно зв'язаним з робочою камерою [1] Недоліком відомого термостата є вузький діапазон робочих температур, обмежений знизу температурою навколишнього повітря, що утруднює його використання для підтримання стандартних температур при бактеріологічних дослідженнях, зв'язаних, зокрема, з охороною навколишнього середовища, а також при серологічних дослідженнях в медицині Найбільш близьким за технічною сутністю до запропонованого винаходу є термостат електричний сухоповітряний, що містить корпус, робочу камеру, розміщену всередині корпусу, датчик температури, розміщений всередині робочої камери, нагрівник, розміщений всередині корпусу, резистори установки температури, блок індикації, блок вимірювання, перший вхід якого з'єднаний з резисторами установки температури, другий вхід - з датчиком температури, причому перший вихід увімкнений до блоку індикації, а другий вихід - до блоку терморегулювання, з'єднаного з нагрівником, термічно зв'язаним з робочою камерою, блок термоелектричних перетворювачів, керований випрямляч, блок керування, вхід якого з'єднаний з блоком терморегулювання, а вихід - з керованим випрямлячем, увімкненим до блоку термоелектричних перетворювачів, холодні спаї якого за допомогою системи спряження, розміщеної всередині корпусу, термічно зв'язані з робочою камерою, а гарячі спаї - безпосередньо з системою тепловідводу [2] Недоліком прототипу є його складність, зв'язана з наявністю двох функціональних груп блоків, одна з яких забезпечує нагрівання робочої камери, а друга - и охолодження Завдання винаходу - спростити термостат шляхом суміщення функцій нагрівання і охолодження в одній групі блоків Поставлене завдання досягається тим, що термостат електричний сухоповітряний, що містить корпус, робочу камеру, розміщену всередині корпусу, датчик температури, розміщений всередині робочої камери, резистори установки темпе CO Ю 51143 ратури, блок індикації, блок вимірювання, перший вхід якого з'єднаний з резисторами установки температури, другий вхід - з датчиком температури, причому перший вихід увімкнений до блоку індикації, блок керування, випрямляч, блок термоелектричних перетворювачів, перші спаї якого за допомогою системи спряження термічно зв'язані з робочою камерою, а другі спаї - безпосередньо з системою тепловідводу, згідно винаходу додатково містить блок реверсу напруги, перший вхід якого з'єднаний з випрямлячем, а вихід - з блоком термоелектричних перетворювачів, причому другий вхід увімкнений до виходу блоку керування, а вхід блоку керування з'єднаний з другим виходом блоку вимірювання Перевага запропонованого термостату електричного сухоповітряного полягає в тому, що він більш простий, оскільки функції нагрівання і охолодження робочої камери виконуються за допомогою однієї групи блоків На кресленні приведена структурна схема термостата електричного сухо повітряного (Фіг) Термостат містить резистори 1 установки температури, корпус 2, робочу камеру 3, розміщену всередині корпусу 2, датчик 4 температури, розміщений всередині робочої камери 3, блок 5 індикації, блок 6 вимірювання, перший вхід якого з'єднаний з резисторами 1 установки температури, другий вхід - з датчиком 4 температури, причому перший вихід увімкнений до блоку 5 індикації Термостат містить також блок 8 керування, випрямляч 9, блок 10 реверсу напруги, блок 11 термоелектричних перетворювачів, перші спаї якого за допомогою системи 7 спряження термічно зв'язані з робочою камерою 3, а другі спаї - безпосередньо з системою 12 тепловідводу Перший вхід блоку 10 реверсу напруги з'єднаний з випрямлячем 9, а вихід - з блоком 11 термоелектричних перетворювачів, причому другий вхід увімкнений до виходу блоку 8 керування, а вхід блоку керування з'єднаний з другим виходом блоку 6 вимірювання Термостат електричний сухоповітряний працює таким чином Резистори 1 установки температури разом з блоком 6 вимірювання перетворюють опір резисторів 1 в напругу, значення якої прямо пропорційне заданій температурі термостата, а датчик 4 температури разом з блоком 6 вимірювання перетворюють опір датчика 4 в напругу, значення якої прямо пропорційне температурі в робочій камері З В блоці 6 вимірювання вказані напруги вимірюються, а ВІДПОВІДНІ результуючі сигнали з першого виходу блоку 6 відображаються в блоці 5 індикації в одиницях температури В блоці 6 вимірювання значення напруг, що поступають від резисторів 1 установки температури і датчика 4 температури також порівнюються між собою, в результаті чого на другому виході блоку 6 виробляється сигнал, два значення якого залежать від співвідношення між встановленою за допомогою резисторів 1 і виміряною в робочій камері 3 температурами Якщо температура в робочій камері 3 нижча, ніж температура, встановлена за допомогою резисторів 1, то сигнал на другому виході блоку 6 приймає перше значення, при якому блок 8 керування забезпечує першу полярність напруги на виході блоку 10 реверсу напруги При цьому в блоці 11 термоелектричних перетворювачів нагріваються перші спаї і охолоджуються другі спаї Тепло від гарячих спаїв блоку 11 через систему 7 спряження передається в робочу камеру 3 і температура в ній зростає Якщо температура в робочій камері З вища, ніж температура, встановлена за допомогою резисторів 1, то сигнал на другому виході блоку 6 приймає друге значення, при якому блок 8 керування забезпечує другу полярність напруги на виході блоку 10 При цьому в блоці 11 перші спаї охолоджуються, а другі - нагріваються Охолодження через систему 7 спряження передається в робочу камеру 3 і температура в ній спадає Внаслідок підігріву і охолодження робочої камери З, що відбуваються автоматично, температура в робочій камері 3 регулюється і підтримується близькою до температури, встановленої за допомогою резисторів 1 Сталість температури других спаїв блоку 11 термоелектричних перетворювачів забезпечує система 12 тепловідводу Напрями теплопередач зображені на структурній схемі термостата штриховою ЛІНІЄЮ Таким чином запропонований термостат електричний сухоповітряний є більш простий, оскільки в ньому функції нагрівання і охолодження робочої камери виконує одна група блоків Запропонований пристрій дає можливість, зокрема, підтримувати стандартні температури 20°С при бактеріологічних дослідженнях води з метою охорони навколишнього середовища, 37°С при мікробіологічних дослідженнях організму людини з метою охорони здоров'я і лікування, 18 - 20°С або 4 - 5°С при проведенні серологічних реакцій з метою серодіагностики Винахід може бути використаний в екологічних, санітарно-епідеміологічних і лікувальних закладах при вирощуванні мікроорганізмів, а також в спеціальних виробничих інститутах або окремих лабораторіях при науково-дослідних інститутах епідеміологи, мікробіологи та ГІГІЄНИ при виготовленні і тривалому зберіганні лікувальних сивороток і вакцин Джерела інформації 1 Термостат электрический суховоздушний ТС-8ОМ-2 Паспорт ТМ2 998 007ПС Одесса, Облполиграфиздат, 1990 2 Рішення про видачу деклараційного патенту України, заявка реєстраційний №2001010449, дата подання 22 01 2001 р - прототип, бюл №8, 17 09 01р 51143 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
