Вимірювальний перетворювач сигналів

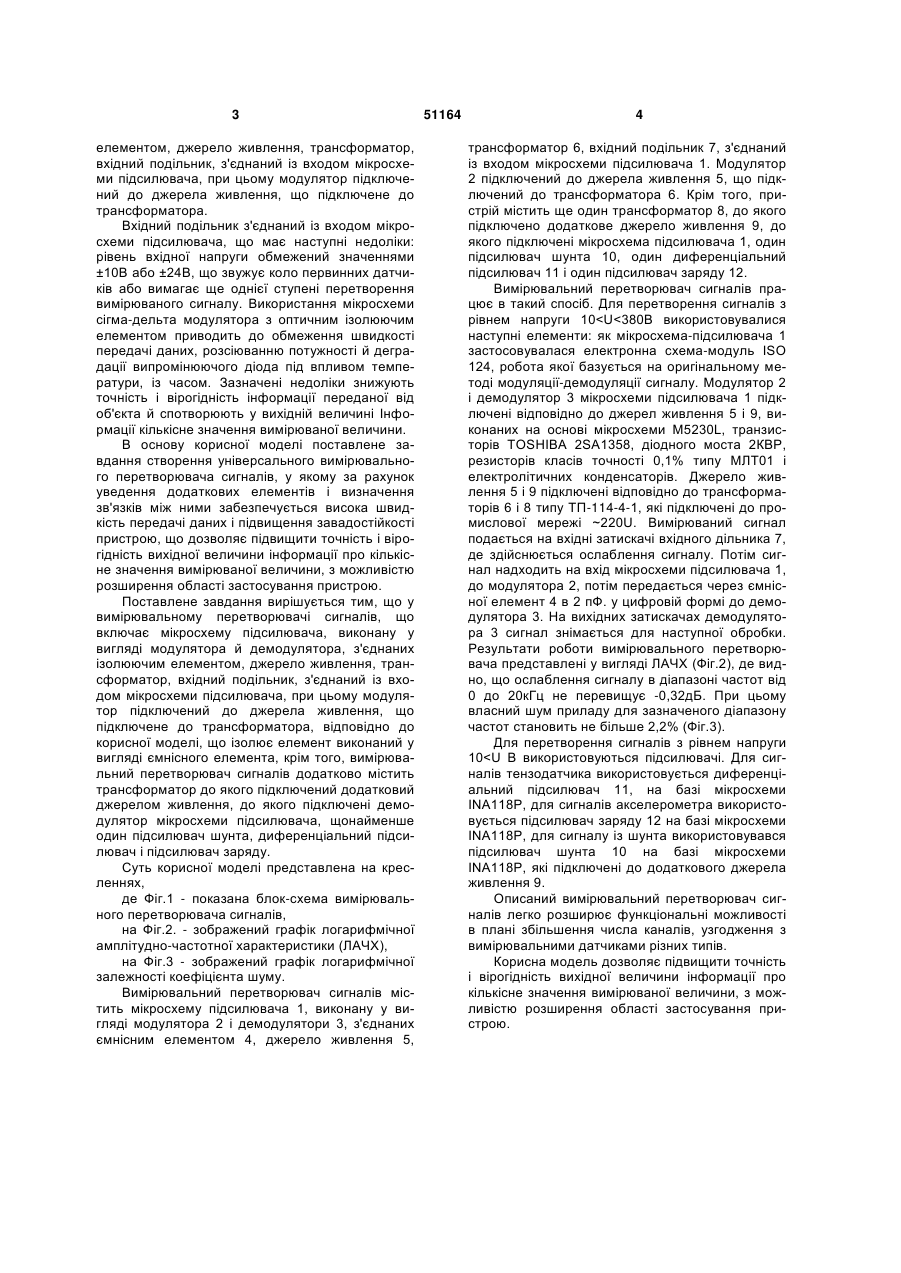

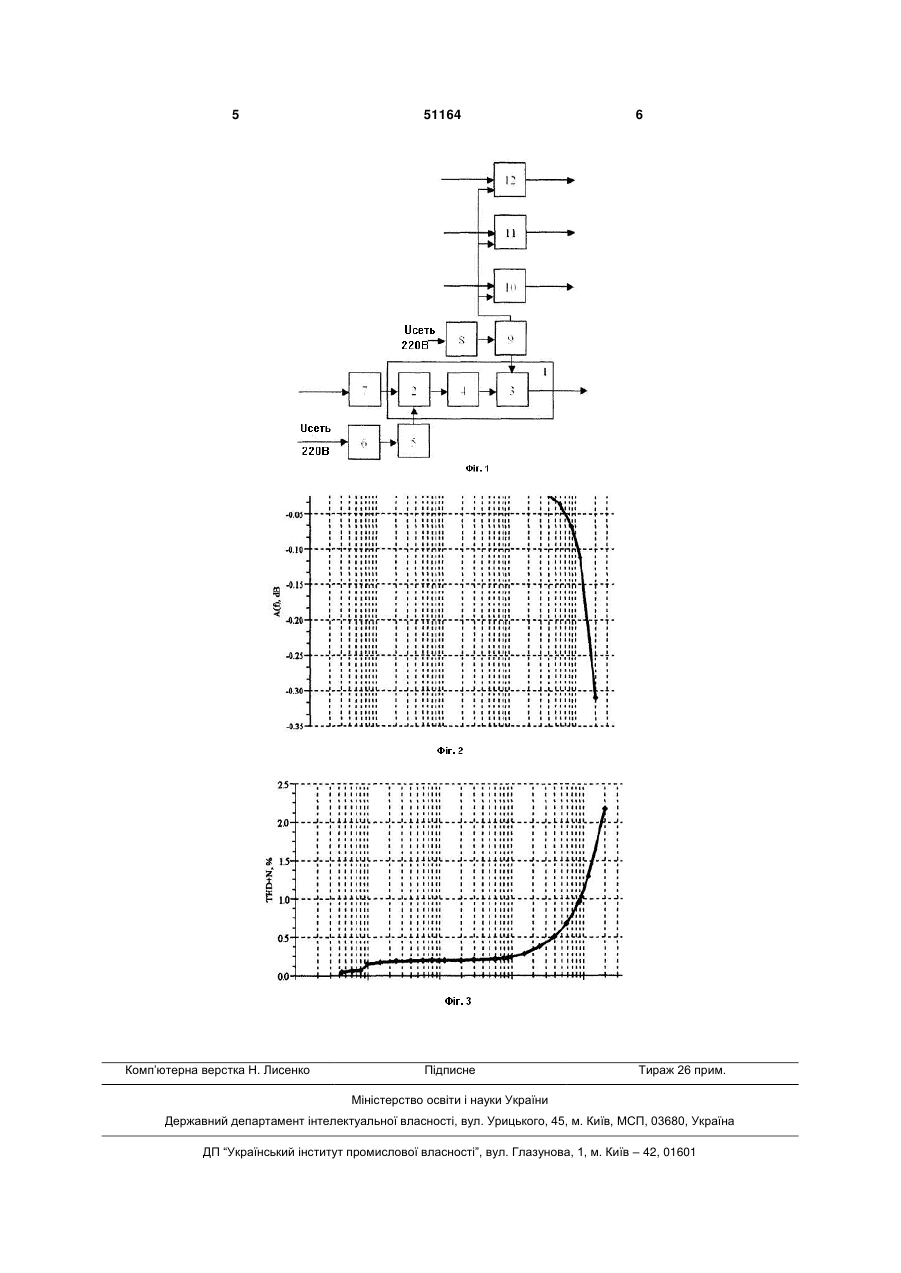

Вимірювальний перетворювач сигналів, що містить мікросхему підсилювача, виконану у вигляді модулятора й демодулятора, з'єднаних ізолюючим елементом, джерело живлення, транс 3 елементом, джерело живлення, трансформатор, вхідний подільник, з'єднаний із входом мікросхеми підсилювача, при цьому модулятор підключений до джерела живлення, що підключене до трансформатора. Вхідний подільник з'єднаний із входом мікросхеми підсилювача, що має наступні недоліки: рівень вхідної напруги обмежений значеннями ±10В або ±24В, що звужує коло первинних датчиків або вимагає ще однієї ступені перетворення вимірюваного сигналу. Використання мікросхеми сігма-дельта модулятора з оптичним ізолюючим елементом приводить до обмеження швидкості передачі даних, розсіюванню потужності й деградації випромінюючого діода під впливом температури, із часом. Зазначені недоліки знижують точність і вірогідність інформації переданої від об'єкта й спотворюють у вихідній величині Інформації кількісне значення вимірюваної величини. В основу корисної моделі поставлене завдання створення універсального вимірювального перетворювача сигналів, у якому за рахунок уведення додаткових елементів і визначення зв'язків між ними забезпечується висока швидкість передачі даних і підвищення завадостійкості пристрою, що дозволяє підвищити точність і вірогідність вихідної величини інформації про кількісне значення вимірюваної величини, з можливістю розширення області застосування пристрою. Поставлене завдання вирішується тим, що у вимірювальному перетворювачі сигналів, що включає мікросхему підсилювача, виконану у вигляді модулятора й демодулятора, з'єднаних ізолюючим елементом, джерело живлення, трансформатор, вхідний подільник, з'єднаний із входом мікросхеми підсилювача, при цьому модулятор підключений до джерела живлення, що підключене до трансформатора, відповідно до корисної моделі, що ізолює елемент виконаний у вигляді ємнісного елемента, крім того, вимірювальний перетворювач сигналів додатково містить трансформатор до якого підключений додатковий джерелом живлення, до якого підключені демодулятор мікросхеми підсилювача, щонайменше один підсилювач шунта, диференціальний підсилювач і підсилювач заряду. Суть корисної моделі представлена на кресленнях, де Фіг.1 - показана блок-схема вимірювального перетворювача сигналів, на Фіг.2. - зображений графік логарифмічної амплітудно-частотної характеристики (ЛАЧХ), на Фіг.3 - зображений графік логарифмічної залежності коефіцієнта шуму. Вимірювальний перетворювач сигналів містить мікросхему підсилювача 1, виконану у вигляді модулятора 2 і демодулятори 3, з'єднаних ємнісним елементом 4, джерело живлення 5, 51164 4 трансформатор 6, вхідний подільник 7, з'єднаний із входом мікросхеми підсилювача 1. Модулятор 2 підключений до джерела живлення 5, що підключений до трансформатора 6. Крім того, пристрій містить ще один трансформатор 8, до якого підключено додаткове джерело живлення 9, до якого підключені мікросхема підсилювача 1, один підсилювач шунта 10, один диференціальний підсилювач 11 і один підсилювач заряду 12. Вимірювальний перетворювач сигналів працює в такий спосіб. Для перетворення сигналів з рівнем напруги 10
