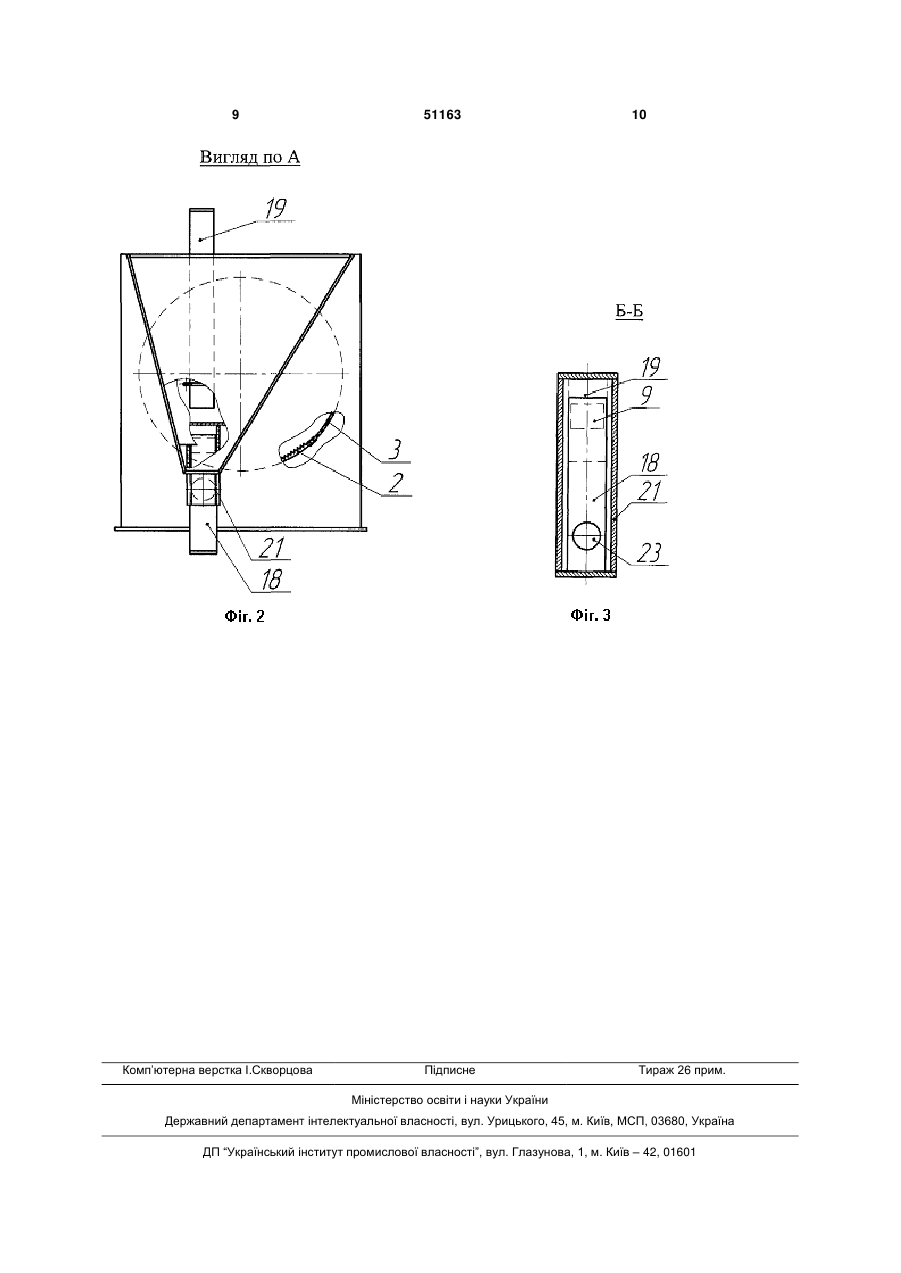

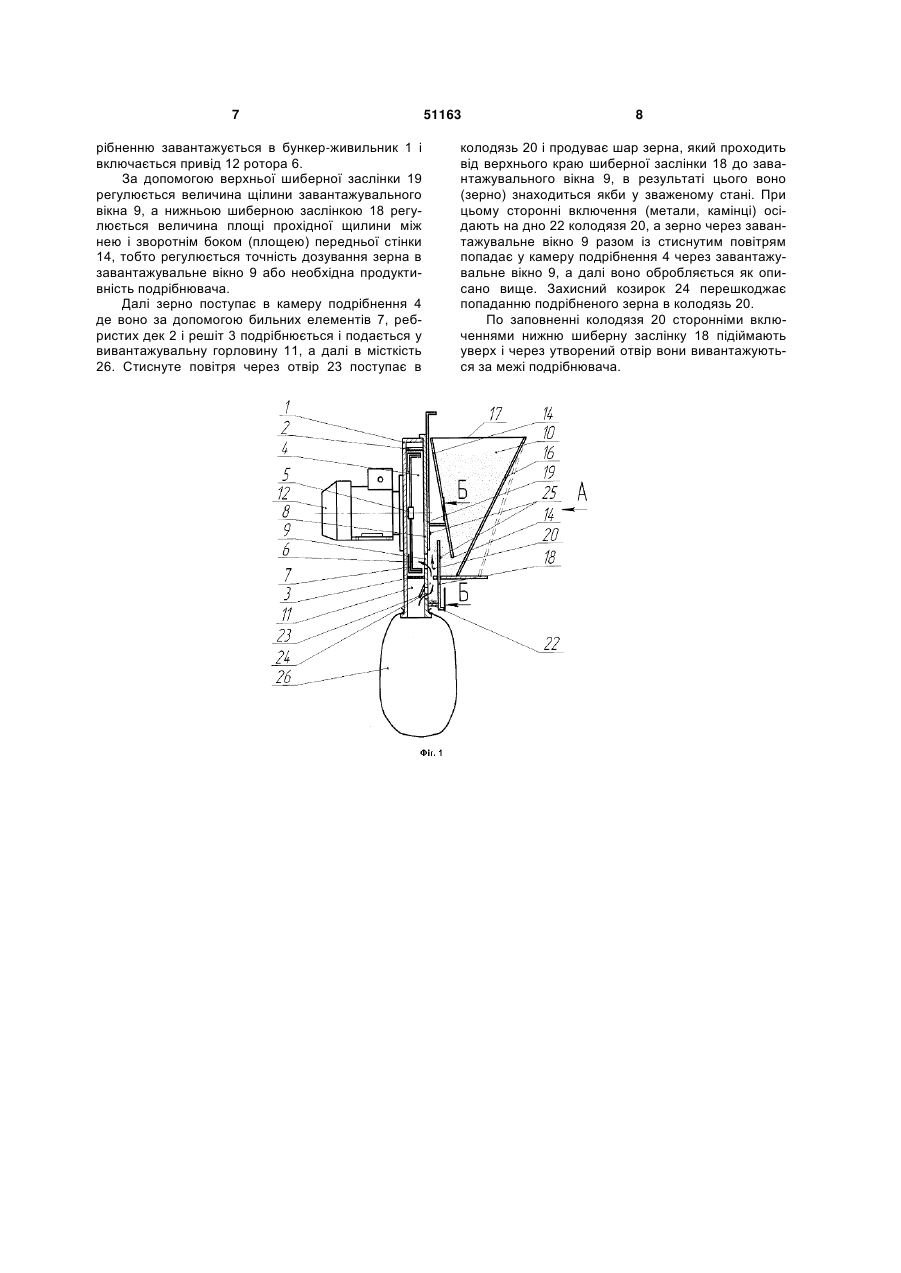

Подрібнювач зерна

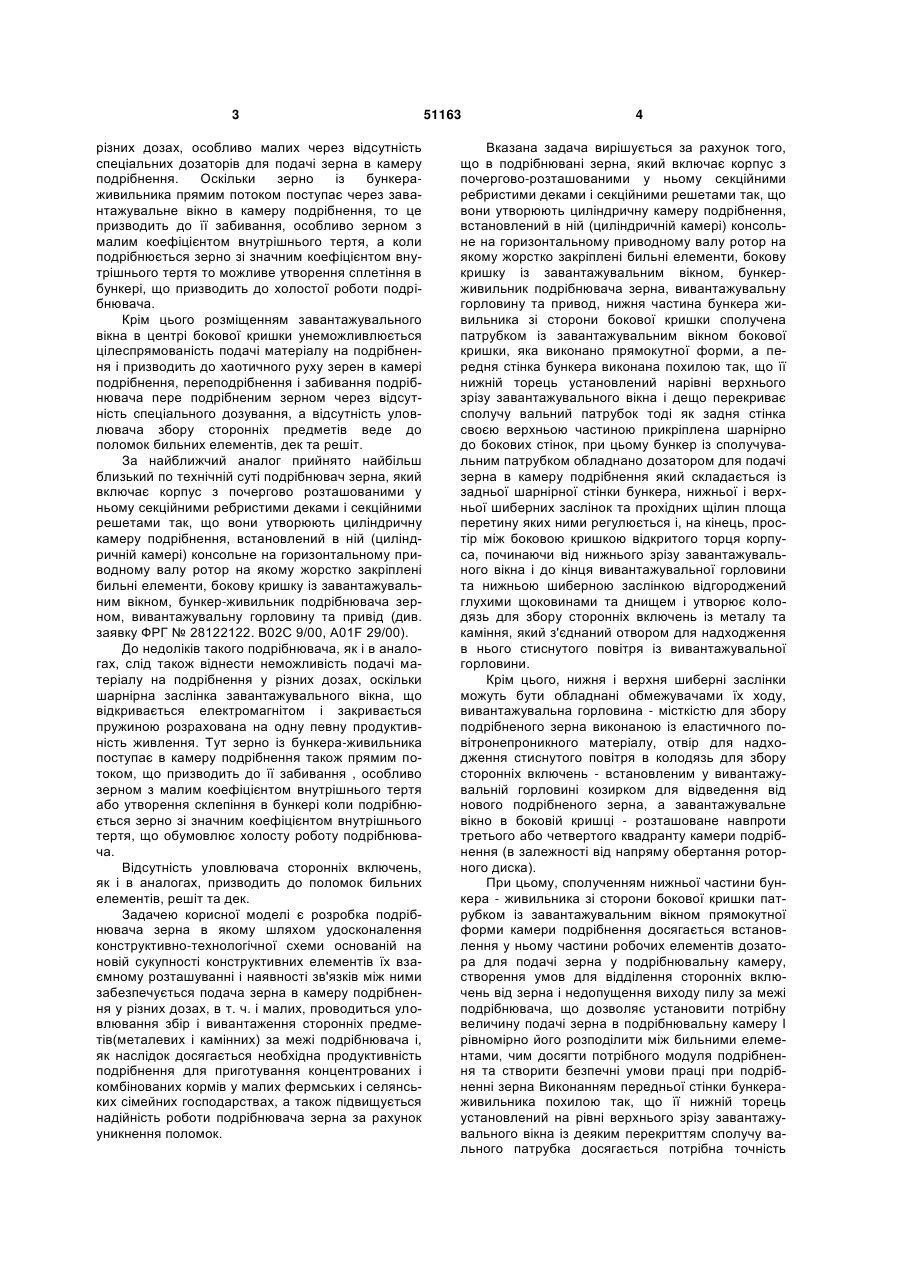

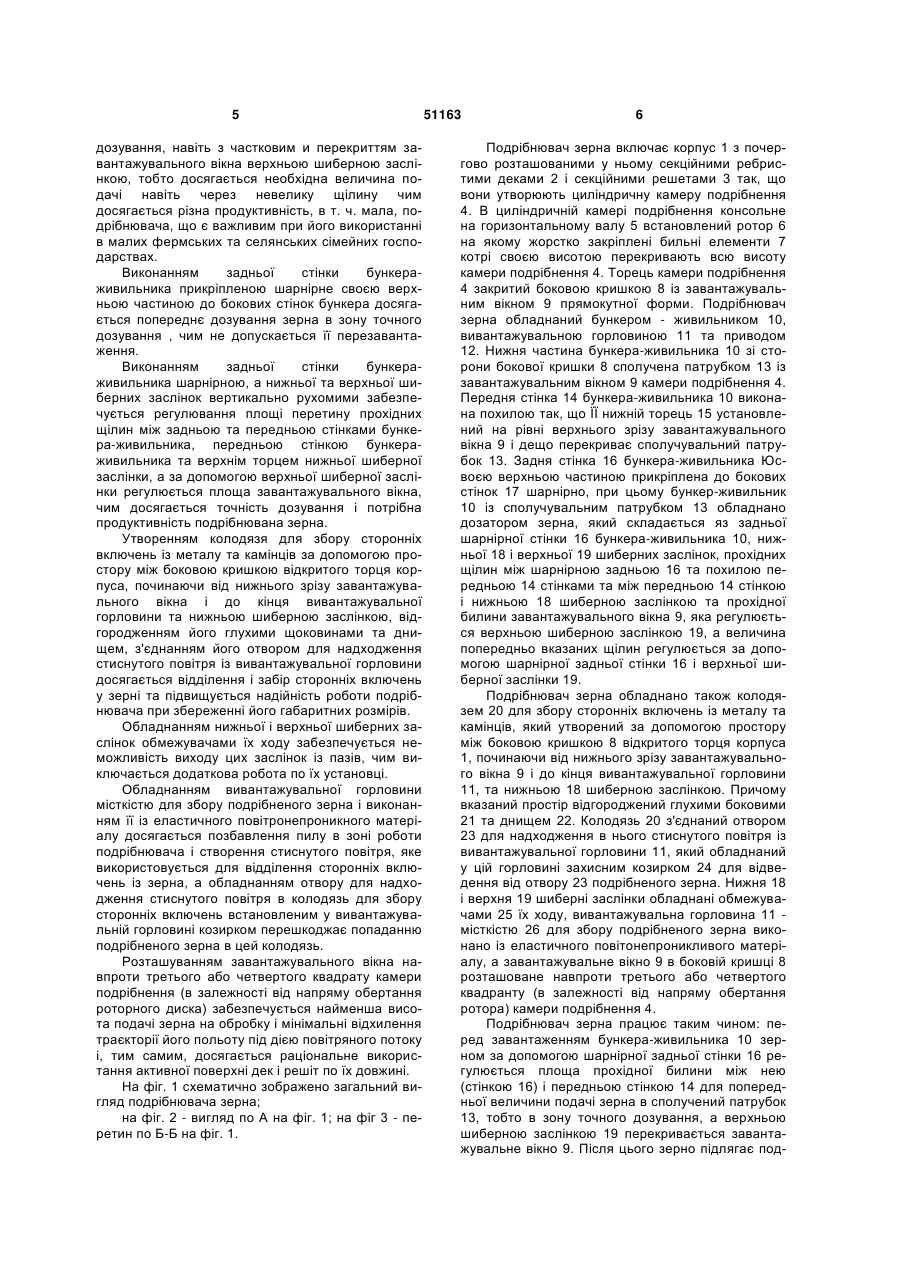

1. Подрібнювач зерна, що включає корпус з почергово розташованими у ньому секційними ребристими деками і секційними решетами так, що вони утворюють циліндричну камеру подрібнення, встановлений в ній (циліндричній камері) консольно на горизонтальному приводному валу ротор, на якому жорстко закріплені бильні елементи, бокову кришку із завантажувальним вікном, бункерживильник подрібнювача зерна, вивантажувальну горловину та привід, який відрізняється тим, що нижня частина бункера-живильника зі сторони бокової стінки з'єднана сполучувальним патрубком із завантажувальним вікном бокової кришки, яке виконано прямокутної форми, а передня стінка бункера-живильника виконана похилою так, що її нижній торець установлений на рівні верхнього зрізу завантажувального вікна і дещо перекриває сполучувальний патрубок, тоді як задня стінка своєю верхньою частиною прикріплена шарнірно до блокових стінок, при цьому бункер-живильник із сполучувальним патрубком обладнано дозатором U 2 (19) 1 3 різних дозах, особливо малих через відсутність спеціальних дозаторів для подачі зерна в камеру подрібнення. Оскільки зерно із бункераживильника прямим потоком поступає через завантажувальне вікно в камеру подрібнення, то це призводить до її забивання, особливо зерном з малим коефіцієнтом внутрішнього тертя, а коли подрібнюється зерно зі значним коефіцієнтом внутрішнього тертя то можливе утворення сплетіння в бункері, що призводить до холостої роботи подрібнювача. Крім цього розміщенням завантажувального вікна в центрі бокової кришки унеможливлюється цілеспрямованість подачі матеріалу на подрібнення і призводить до хаотичного руху зерен в камері подрібнення, переподрібнення і забивання подрібнювача пере подрібненим зерном через відсутність спеціального дозування, а відсутність уловлювача збору сторонніх предметів веде до поломок бильних елементів, дек та решіт. За найближчий аналог прийнято найбільш близький по технічній суті подрібнювач зерна, який включає корпус з почергово розташованими у ньому секційними ребристими деками і секційними решетами так, що вони утворюють циліндричну камеру подрібнення, встановлений в ній (циліндричній камері) консольне на горизонтальному приводному валу ротор на якому жорстко закріплені бильні елементи, бокову кришку із завантажувальним вікном, бункер-живильник подрібнювача зерном, вивантажувальну горловину та привід (див. заявку ФРГ № 28122122. В02С 9/00, A01F 29/00). До недоліків такого подрібнювача, як і в аналогах, слід також віднести неможливість подачі матеріалу на подрібнення у різних дозах, оскільки шарнірна заслінка завантажувального вікна, що відкривається електромагнітом і закривається пружиною розрахована на одну певну продуктивність живлення. Тут зерно із бункера-живильника поступає в камеру подрібнення також прямим потоком, що призводить до її забивання , особливо зерном з малим коефіцієнтом внутрішнього тертя або утворення склепіння в бункері коли подрібнюється зерно зі значним коефіцієнтом внутрішнього тертя, що обумовлює холосту роботу подрібнювача. Відсутність уловлювача сторонніх включень, як і в аналогах, призводить до поломок бильних елементів, решіт та дек. Задачею корисної моделі є розробка подрібнювача зерна в якому шляхом удосконалення конструктивно-технологічної схеми основаній на новій сукупності конструктивних елементів їх взаємному розташуванні і наявності зв'язків між ними забезпечується подача зерна в камеру подрібнення у різних дозах, в т. ч. і малих, проводиться уловлювання збір і вивантаження сторонніх предметів(металевих і камінних) за межі подрібнювача і, як наслідок досягається необхідна продуктивність подрібнення для приготування концентрованих і комбінованих кормів у малих фермських і селянських сімейних господарствах, а також підвищується надійність роботи подрібнювача зерна за рахунок уникнення поломок. 51163 4 Вказана задача вирішується за рахунок того, що в подрібнювані зерна, який включає корпус з почергово-розташованими у ньому секційними ребристими деками і секційними решетами так, що вони утворюють циліндричну камеру подрібнення, встановлений в ній (циліндричній камері) консольне на горизонтальному приводному валу ротор на якому жорстко закріплені бильні елементи, бокову кришку із завантажувальним вікном, бункерживильник подрібнювача зерна, вивантажувальну горловину та привод, нижня частина бункера живильника зі сторони бокової кришки сполучена патрубком із завантажувальним вікном бокової кришки, яка виконано прямокутної форми, а передня стінка бункера виконана похилою так, що її нижній торець установлений нарівні верхнього зрізу завантажувального вікна і дещо перекриває сполучу вальний патрубок тоді як задня стінка своєю верхньою частиною прикріплена шарнірно до бокових стінок, при цьому бункер із сполучувальним патрубком обладнано дозатором для подачі зерна в камеру подрібнення який складається із задньої шарнірної стінки бункера, нижньої і верхньої шиберних заслінок та прохідних щілин площа перетину яких ними регулюється і, на кінець, простір між боковою кришкою відкритого торця корпуса, починаючи від нижнього зрізу завантажувального вікна і до кінця вивантажувальної горловини та нижньою шиберною заслінкою відгороджений глухими щоковинами та днищем і утворює колодязь для збору сторонніх включень із металу та каміння, який з'єднаний отвором для надходження в нього стиснутого повітря із вивантажувальної горловини. Крім цього, нижня і верхня шиберні заслінки можуть бути обладнані обмежувачами їх ходу, вивантажувальна горловина - місткістю для збору подрібненого зерна виконаною із еластичного повітронепроникного матеріалу, отвір для надходження стиснутого повітря в колодязь для збору сторонніх включень - встановленим у вивантажувальній горловині козирком для відведення від нового подрібненого зерна, а завантажувальне вікно в боковій кришці - розташоване навпроти третього або четвертого квадранту камери подрібнення (в залежності від напряму обертання роторного диска). При цьому, сполученням нижньої частини бункера - живильника зі сторони бокової кришки патрубком із завантажувальним вікном прямокутної форми камери подрібнення досягається встановлення у ньому частини робочих елементів дозатора для подачі зерна у подрібнювальну камеру, створення умов для відділення сторонніх включень від зерна і недопущення виходу пилу за межі подрібнювача, що дозволяє установити потрібну величину подачі зерна в подрібнювальну камеру І рівномірно його розподілити між бильними елементами, чим досягти потрібного модуля подрібнення та створити безпечні умови праці при подрібненні зерна Виконанням передньої стінки бункераживильника похилою так, що її нижній торець установлений на рівні верхнього зрізу завантажувального вікна із деяким перекриттям сполучу вального патрубка досягається потрібна точність 5 дозування, навіть з частковим и перекриттям завантажувального вікна верхньою шиберною заслінкою, тобто досягається необхідна величина подачі навіть через невелику щілину чим досягається різна продуктивність, в т. ч. мала, подрібнювача, що є важливим при його використанні в малих фермських та селянських сімейних господарствах. Виконанням задньої стінки бункераживильника прикріпленою шарнірне своєю верхньою частиною до бокових стінок бункера досягається попереднє дозування зерна в зону точного дозування , чим не допускається її перезавантаження. Виконанням задньої стінки бункераживильника шарнірною, а нижньої та верхньої шиберних заслінок вертикально рухомими забезпечується регулювання площі перетину прохідних щілин між задньою та передньою стінками бункера-живильника, передньою стінкою бункераживильника та верхнім торцем нижньої шиберної заслінки, а за допомогою верхньої шиберної заслінки регулюється площа завантажувального вікна, чим досягається точність дозування і потрібна продуктивність подрібнювана зерна. Утворенням колодязя для збору сторонніх включень із металу та камінців за допомогою простору між боковою кришкою відкритого торця корпуса, починаючи від нижнього зрізу завантажувального вікна і до кінця вивантажувальної горловини та нижньою шиберною заслінкою, відгородженням його глухими щоковинами та днищем, з'єднанням його отвором для надходження стиснутого повітря із вивантажувальної горловини досягається відділення і забір сторонніх включень у зерні та підвищується надійність роботи подрібнювача при збереженні його габаритних розмірів. Обладнанням нижньої і верхньої шиберних заслінок обмежувачами їх ходу забезпечується неможливість виходу цих заслінок із пазів, чим виключається додаткова робота по їх установці. Обладнанням вивантажувальної горловини місткістю для збору подрібненого зерна і виконанням її із еластичного повітронепроникного матеріалу досягається позбавлення пилу в зоні роботи подрібнювача і створення стиснутого повітря, яке використовується для відділення сторонніх включень із зерна, а обладнанням отвору для надходження стиснутого повітря в колодязь для збору сторонніх включень встановленим у вивантажувальній горловині козирком перешкоджає попаданню подрібненого зерна в цей колодязь. Розташуванням завантажувального вікна навпроти третього або четвертого квадрату камери подрібнення (в залежності від напряму обертання роторного диска) забезпечується найменша висота подачі зерна на обробку і мінімальні відхилення траєкторії його польоту під дією повітряного потоку і, тим самим, досягається раціональне використання активної поверхні дек і решіт по їх довжині. На фіг. 1 схематично зображено загальний вигляд подрібнювача зерна; на фіг. 2 - вигляд по А на фіг. 1; на фіг 3 - перетин по Б-Б на фіг. 1. 51163 6 Подрібнювач зерна включає корпус 1 з почергово розташованими у ньому секційними ребристими деками 2 і секційними решетами 3 так, що вони утворюють циліндричну камеру подрібнення 4. В циліндричній камері подрібнення консольне на горизонтальному валу 5 встановлений ротор 6 на якому жорстко закріплені бильні елементи 7 котрі своєю висотою перекривають всю висоту камери подрібнення 4. Торець камери подрібнення 4 закритий боковою кришкою 8 із завантажувальним вікном 9 прямокутної форми. Подрібнювач зерна обладнаний бункером - живильником 10, вивантажувальною горловиною 11 та приводом 12. Нижня частина бункера-живильника 10 зі сторони бокової кришки 8 сполучена патрубком 13 із завантажувальним вікном 9 камери подрібнення 4. Передня стінка 14 бункера-живильника 10 виконана похилою так, що ЇЇ нижній торець 15 установлений на рівні верхнього зрізу завантажувального вікна 9 і дещо перекриває сполучувальний патрубок 13. Задня стінка 16 бункера-живильника Юсвоєю верхньою частиною прикріплена до бокових стінок 17 шарнірно, при цьому бункер-живильник 10 із сполучувальним патрубком 13 обладнано дозатором зерна, який складається яз задньої шарнірної стінки 16 бункера-живильника 10, нижньої 18 і верхньої 19 шиберних заслінок, прохідних щілин між шарнірною задньою 16 та похилою передньою 14 стінками та між передньою 14 стінкою і нижньою 18 шиберною заслінкою та прохідної билини завантажувального вікна 9, яка регулюється верхньою шиберною заслінкою 19, а величина попередньо вказаних щілин регулюється за допомогою шарнірної задньої стінки 16 і верхньої шиберної заслінки 19. Подрібнювач зерна обладнано також колодязем 20 для збору сторонніх включень із металу та камінців, який утворений за допомогою простору між боковою кришкою 8 відкритого торця корпуса 1, починаючи від нижнього зрізу завантажувального вікна 9 і до кінця вивантажувальної горловини 11, та нижньою 18 шиберною заслінкою. Причому вказаний простір відгороджений глухими боковими 21 та днищем 22. Колодязь 20 з'єднаний отвором 23 для надходження в нього стиснутого повітря із вивантажувальної горловини 11, який обладнаний у цій горловині захисним козирком 24 для відведення від отвору 23 подрібненого зерна. Нижня 18 і верхня 19 шиберні заслінки обладнані обмежувачами 25 їх ходу, вивантажувальна горловина 11 місткістю 26 для збору подрібненого зерна виконано із еластичного повітонепроникливого матеріалу, а завантажувальне вікно 9 в боковій кришці 8 розташоване навпроти третього або четвертого квадранту (в залежності від напряму обертання ротора) камери подрібнення 4. Подрібнювач зерна працює таким чином: перед завантаженням бункера-живильника 10 зерном за допомогою шарнірної задньої стінки 16 регулюється площа прохідної билини між нею (стінкою 16) і передньою стінкою 14 для попередньої величини подачі зерна в сполучений патрубок 13, тобто в зону точного дозування, а верхньою шиберною заслінкою 19 перекривається завантажувальне вікно 9. Після цього зерно підлягає под 7 рібненню завантажується в бункер-живильник 1 і включається привід 12 ротора 6. За допомогою верхньої шиберної заслінки 19 регулюється величина щілини завантажувального вікна 9, а нижньою шиберною заслінкою 18 регулюється величина площі прохідної щилини між нею і зворотнім боком (площею) передньої стінки 14, тобто регулюється точність дозування зерна в завантажувальне вікно 9 або необхідна продуктивність подрібнювача. Далі зерно поступає в камеру подрібнення 4 де воно за допомогою бильних елементів 7, ребристих дек 2 і решіт 3 подрібнюється і подається у вивантажувальну горловину 11, а далі в місткість 26. Стиснуте повітря через отвір 23 поступає в 51163 8 колодязь 20 і продуває шар зерна, який проходить від верхнього краю шиберної заслінки 18 до завантажувального вікна 9, в результаті цього воно (зерно) знаходиться якби у зваженому стані. При цьому сторонні включення (метали, камінці) осідають на дно 22 колодязя 20, а зерно через завантажувальне вікно 9 разом із стиснутим повітрям попадає у камеру подрібнення 4 через завантажувальне вікно 9, а далі воно обробляється як описано вище. Захисний козирок 24 перешкоджає попаданню подрібненого зерна в колодязь 20. По заповненні колодязя 20 сторонніми включеннями нижню шиберну заслінку 18 підіймають уверх і через утворений отвір вони вивантажуються за межі подрібнювача. 9 Комп’ютерна верстка І.Скворцова 51163 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
