Насадка до протеза верхньої кінцівки

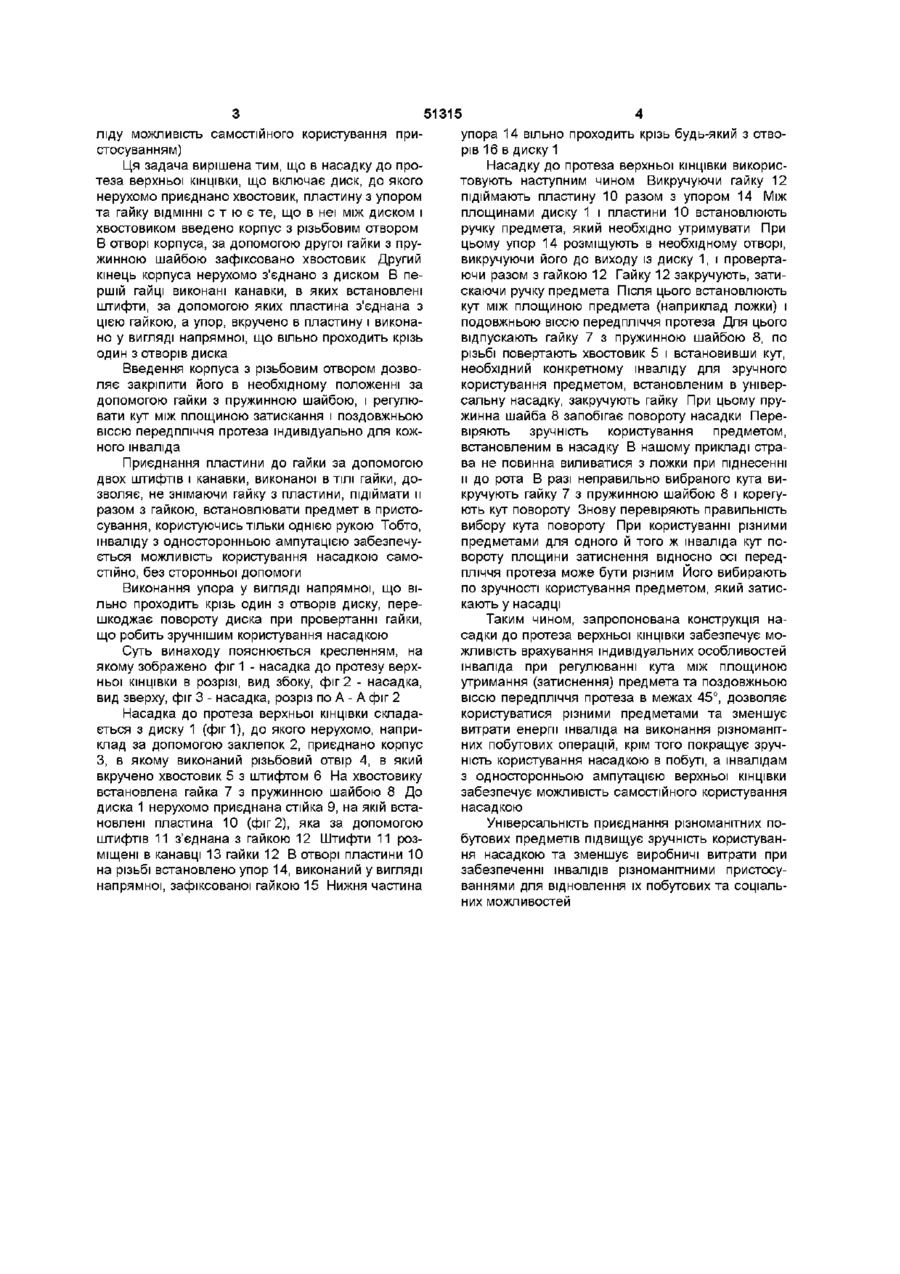

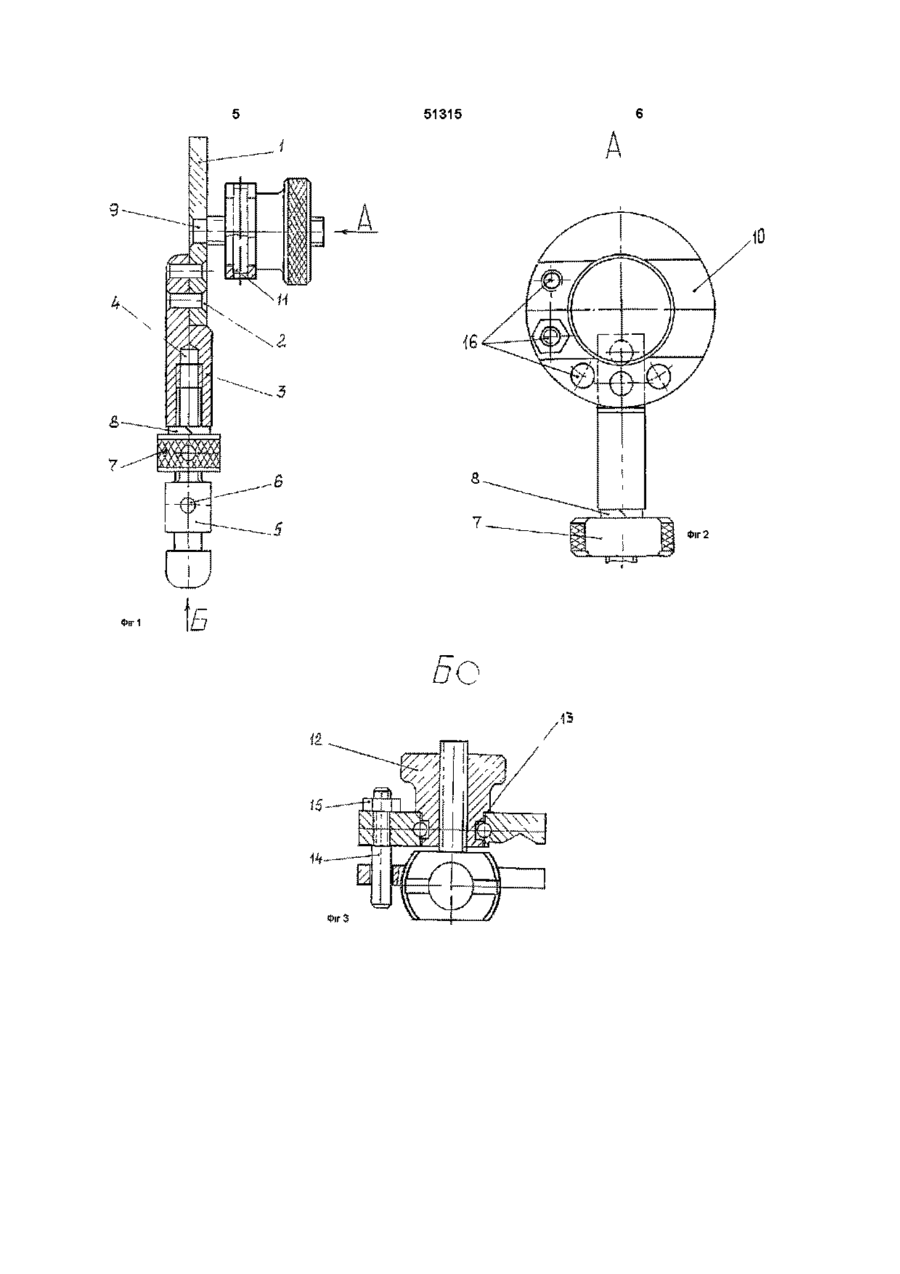

Насадка до протеза верхньої КІНЦІВКИ, ЩО включає диск, хвостовик, пластину з упором та першу гайку, яка відрізняється тим, що в неї введено корпус з нарізним отвором, в якому за допомогою другої гайки з пружинною шайбою зафіксовано хвостовик, другий кінець корпуса нерухомо з'єднано з диском, в першій гайці виконані канавки, в яких встановлені штифти, за допомогою яких пластина з'єднана з цією гайкою, а упор вкручено в пластину і виконано у вигляді напрямної, що вільно проходить крізь один з отворів диска Винахід належить до медичної техніки, а саме до протезування і протезобудування і може бути використаний в протезах рук Відома насадка до робочого протеза верхньої КІНЦІВКИ, в оригіналі - пристосування для побуту ("Рабочее протезирование одноруких и безруких инвалидов", труды ЦИЭТИН, Москва, 1965г), яке складається з розташованих на єдиній осі кругової шайби з хвостовиком, пластинки, яка обертається і має упор від перекосу, та гайки-баранчика, яка забезпечує затиснення предметів Недоліком конструкції є те, що верхня пластина обертається разом з гайкою-баранчиком, кут нахилу площини фіксації в насадці не регулюється, в той час, як приймач робочого протеза забезпечує встановлення площини фіксації відносно подовжньої осі протеза з дискретністю 45° Відома насадка до робочого протеза верхньої КІНЦІВКИ, в оригіналі - насадка побутова ("Конструкции протезно-ортопедических изделий", "Легкая и пищевая промышленность", Москва, 1984г), яка складається з диска, на якому закріплено хвостовик, пластинки і гайки, що встановлені на одній осі, та упора Недоліком конструкції є те, що при викручуванні гайки, пластина залишається нерухомою, а для встановлення предмета між диском і пластиною потрібно однією рукою підіймати і утримувати пластину, а другою рукою вставляти предмет Тому навіть при односторонній ампутації інвалід не може самостійно, без сторонньої допомоги, вста новити предмет в насадку побутову для його використання Іншим недоліком цієї, як і попередньої, конструкції є неможливість встановлення площини фіксації предметів з дискретністю, меншою за 45°, що обумовлено конструкцією приймача робочого протеза Необхідність і важливість встановлення індивідуального кута нахилу площини фіксації до подовжньої осі передпліччя протеза пояснимо на прикладі їжі Щоб реалізувати процес харчування, ложку встановлюють в площині пристосування для побуту, а останнє встановлюють перпендикулярно в приймач робочого протеза При відсутності регулювання кута, про який йшлося раніше, при кожному русі ложкою для того, щоб з неї не виливалася їжа, інвалід повинен виконувати додаткове відведення (приведення) плеча, що не відповідає фізіологічній нормі рухів здорової КІНЦІВКИ і призводить до додаткових, невиправданих витрат енергії інваліда Рисунок фізіологічних рухів, що їх виконує людина під час їжі та пиття, індивідуальний для кожного інваліда, тому бажано мати можливість індивідуального регулювання вищевказаного кута В основу винаходу поставлено технічну задачу за рахунок конструктивного вирішення насадки забезпечити плавне регулювання кута між площиною утримання та подовжньою віссю передпліччя протеза в межах 45°, а також покращити зручність користування пристосуванням (забезпечити шва ю СО Ю 51315 ліду можливість самостійного користування пристосуванням) Ця задача вирішена тим, що в насадку до протеза верхньої КІНЦІВКИ, що включає диск, до якого нерухомо приєднано хвостовик, пластину з упором та гайку ВІДМІННІ С Т Ю Є те, ЩО В неї між диском і хвостовиком введено корпус з різьбовим отвором В отворі корпуса, за допомогою другої гайки з пружинною шайбою зафіксовано хвостовик Другий кінець корпуса нерухомо з'єднано з диском В першій гайці виконані канавки, в яких встановлені штифти, за допомогою яких пластина з'єднана з цією гайкою, а упор, вкручено в пластину і виконано у вигляді напрямної, що вільно проходить крізь один з отворів диска Введення корпуса з різьбовим отвором дозволяє закріпити його в необхідному положенні за допомогою гайки з пружинною шайбою, і регулювати кут між площиною затискання і поздовжньою віссю передпліччя протеза індивідуально для кожного інваліда Приєднання пластини до гайки за допомогою двох штифтів і канавки, виконаної в ТІЛІ гайки, дозволяє, не знімаючи гайку з пластини, підіймати и разом з гайкою, встановлювати предмет в пристосування, користуючись тільки однією рукою Тобто, інваліду з односторонньою ампутацією забезпечується можливість користування насадкою самостійно, без сторонньої допомоги Виконання упора у вигляді напрямної, що вільно проходить крізь один з отворів диску, перешкоджає повороту диска при провертанні гайки, що робить зручнішим користування насадкою Суть винаходу пояснюється кресленням, на якому зображено фіг 1 - насадка до протезу верхньої КІНЦІВКИ в розрізі, вид збоку, фіг 2 - насадка, вид зверху, фіг 3 - насадка, розріз по А - А фіг 2 Насадка до протеза верхньої КІНЦІВКИ складається з диску 1 (фіг1), до якого нерухомо, наприклад за допомогою заклепок 2, приєднано корпус З, в якому виконаний різьбовий отвір 4, в який вкручено хвостовик 5 з штифтом 6 На хвостовику встановлена гайка 7 з пружинною шайбою 8 До диска 1 нерухомо приєднана стійка 9, на якій встановлені пластина 10 (фіг 2), яка за допомогою штифтів 11 з'єднана з гайкою 12 Штифти 11 розміщені в канавці 13 гайки 12 В отворі пластини 10 на різьбі встановлено упор 14, виконаний у вигляді напрямної, зафіксованої гайкою 15 Нижня частина упора 14 вільно проходить крізь будь-який з отворів 16 в диску 1 Насадку до протеза верхньої КІНЦІВКИ використовують наступним чином Викручуючи гайку 12 підіймають пластину 10 разом з упором 14 Між площинами диску 1 і пластини 10 встановлюють ручку предмета, який необхідно утримувати При цьому упор 14 розміщують в необхідному отворі, викручуючи його до виходу із диску 1, і провертаючи разом з гайкою 12 Гайку 12 закручують, затискаючи ручку предмета Після цього встановлюють кут між площиною предмета (наприклад ложки) і подовжньою віссю передпліччя протеза Для цього відпускають гайку 7 з пружинною шайбою 8, по різьбі повертають хвостовик 5 і встановивши кут, необхідний конкретному інваліду для зручного користування предметом, встановленим в універсальну насадку, закручують гайку При цьому пружинна шайба 8 запобігає повороту насадки Перевіряють зручність користування предметом, встановленим в насадку В нашому прикладі страва не повинна виливатися з ложки при піднесенні и до рота В разі неправильно вибраного кута викручують гайку 7 з пружинною шайбою 8 і корегують кут повороту Знову перевіряють правильність вибору кута повороту При користуванні різними предметами для одного й того ж інваліда кут повороту площини затиснення відносно осі передпліччя протеза може бути різним Його вибирають по зручності користування предметом, який затискають у насадці Таким чином, запропонована конструкція насадки до протеза верхньої КІНЦІВКИ забезпечує можливість врахування індивідуальних особливостей інваліда при регулюванні кута між площиною утримання (затиснення) предмета та поздовжньою віссю передпліччя протеза в межах 45°, дозволяє користуватися різними предметами та зменшує витрати енергії інваліда на виконання різноманітних побутових операцій, крім того покращує зручність користування насадкою в побуті, а інвалідам з односторонньою ампутацією верхньої КІНЦІВКИ забезпечує можливість самостійного користування насадкою Універсальність приєднання різноманітних побутових предметів підвищує зручність користування насадкою та зменшує виробничі витрати при забезпеченні інвалідів різноманітними пристосуваннями для відновлення їх побутових та соціальних можливостей 51315 Фіг 2 Б Фіг З
