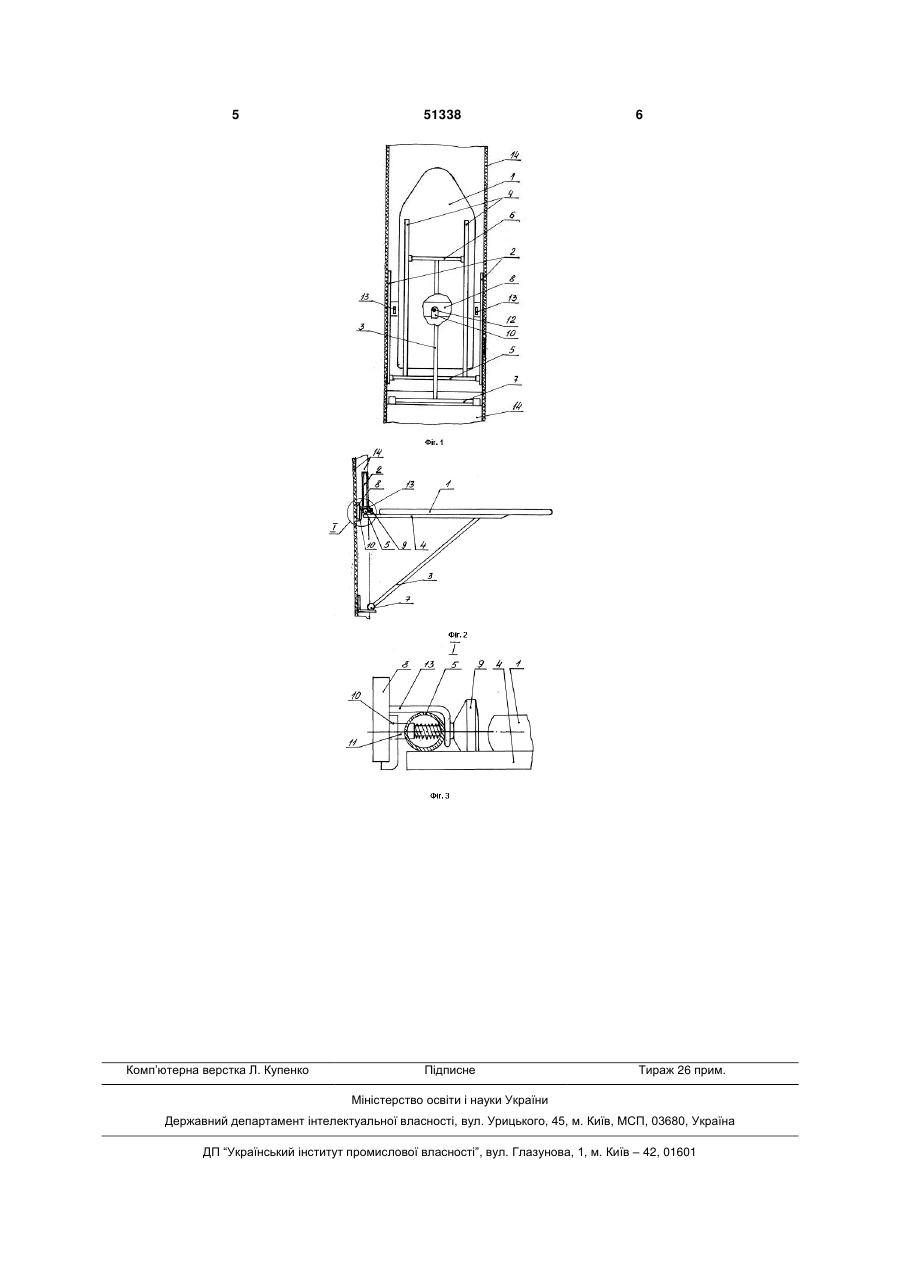

Пристрій для прасування

1. Пристрій для прасування, що включає стільницю, один кінець якої встановлений шарнірно і розміщений в напрямних з можливістю вертикального зворотно-поступального переміщення, опору, один кінець якої шарнірно з'єднаний з тильною стороною стільниці, а другий кінець оснащений шарніром, і механізм фіксації стільниці в горизонтальному положенні, який відрізняється тим, що напрямні і другий кінець опори виконані з можливістю кріплення безпосередньо до несучої поверхні, при цьому пристрій оснащений засобом стабілізації положення стільниці в горизонтальній площині. 2. Пристрій за п. 1, який відрізняється тим, що стільниця містить раму, яка складається з подовж 3 довжніх і поперечного елементів, при цьому стільниця закріплена на подовжніх елементах рами, а в напрямних розміщена через поперечний елемент. Пристрій містить планку, розміщену поперечно напрямним на рівні, відповідному рівню горизонтального положення стільниці. Механізм фіксації стільниці в горизонтальному положенні складається з двох елементів, один з яких закріплений на поперечній планці, а другий на поперечному елементі рами стільниці з можливістю взаємодії один з одним. Засіб стабілізації положення стільниці в горизонтальній площині виконаний у вигляді двох захватів, закріплених на поперечній планці на відстані один від одного з можливістю взаємодії з поперечним елементом рами стільниці в горизонтальному положенні стільниці. Суть пристрою для прасування пояснюється фігурами креслення. На Фіг.1 показаний вид пристрою спереду в складеному стані (стільниця знаходиться у вертикальному положенні); на Фіг.2 вигляд пристрою збоку в робочому стані (стільниця знаходиться в горизонтальному положенні); на Фіг.3 - винесення І Фіг.2, де показані механізм фіксації стільниці в горизонтальному положенні і засіб стабілізації положення стільниці в горизонтальній площині у взаємодії із стільницею. Пристрій для прасування містить стільницю 1, закріплену на рамі, телескопічні напрямні 2, опору 3, механізм фіксації стільниці 1 в горизонтальному положенні і засіб стабілізації положення стільниці 1 в горизонтальній площині. Робоча поверхня стільниці 1 має м'яке покриття. Рама складається з двох подовжніх елементів 4, до яких тильною стороною прикріплена стільниця 1, і поперечного елементу 5 трубчастої форми, встановленого в напрямних 2 з можливістю вертикального зворотно поступального переміщення і повороту навколо своєї подовжньої осі. Опора 3 одним кінцем через шарнір 6 з'єднана з тильною стороною стільниці 1. Другий кінець опори 3 оснащений шарніром 7. Пристрій для прасування містить планку 8, розміщену поперечно напрямним 1 на рівні, відповідному площині, в якій розташовується стільниця 1 при установленні її в горизонтальне положення. Механізм фіксації стільниці 1 в горизонтальному положенні складається з двох елементів 9 і 10. Елемент 9 закріплений на поперечному елементі 5 рами і містить підпружинений палець 11. Елемент 10 закріплений на планці 8 і виконаний з отвором 12 для взаємодії з пальцем 11 при досяг 51338 4 ненні стільницею 1 горизонтального положення. Засіб стабілізації положення стільниці 1 в горизонтальній площині являє собою два Г-подібних захвата 13, закріплених на планці 8 на відстані один від одного з можливістю їх взаємодії з поперечним елементом 5 при горизонтальному положенні стільниці 1. Пристрій монтують безпосередньо на несучій вертикальній поверхні 14, наприклад, всередині платтяної, підвісної, або іншої шафи, або в ніші в стіні, або на стіні шляхом закріплення на поверхні 14 напрямних 2 паралельно один одному, планки 8 і шарніра 7 опори 3. У початковому, неробочому стані пристрою стільниця 1 знаходиться у вертикальному положенні, опора 3 розташована вздовж тильної сторони стільниці 1. У такому положенні пристрій компактний, займає небагато місця. Для того, щоб встановити пристрій в робоче положення, стільницю 1, захопивши її верхню частину, злегка тягнуть на себе, при цьому поперечний елемент 5 рами стільниці 1 повертається навколо своєї осі і одночасно переміщується вгору по напрямним 2, а кінці опори 3 повертаються у шарнірах 6 і 7. При досягненні стільницею 1 горизонтального положення палець 11 механізму фіксації 9 входить в контакт з отвором 12 в елементі 10, розміщеному на планці 8, і фіксує положення стільниці 1. При цьому опора 3 займає похиле положення, а поперечний елемент 5 рами стільниці 1 входить у взаємодію з вертикальними і горизонтальними поверхнями захватів 13, завдяки яким запобігається розхитування стільниці 1 в горизонтальній площині при її експлуатації. Для установлення пристрою в початкове, неробоче положення, палець 11 виводять із взаємодії з отвором 12, стільницю 1, захопивши її вільний кінець, піднімають вгору, при цьому поперечний елемент 5 рами стільниці 1 повертається навколо своєї осі і одночасно переміщується вниз по напрямним 2, виходячи із взаємодії із захватами 13, а кінці опори 3 повертаються у шарнірах 6 і 7. По досягненню стільницею 1 вертикального положення опора 3 розміщується вздовж тильної сторони стільниці 1. Пропонований пристрій для прасування має легку, просту конструкцію, яка забезпечує надійність експлуатації пристрою, стійкість стільниці в горизонтальному положенні. Зменшена вага пристрою дозволяє спростити його монтаж, а понижена металоємність зменшити собівартість пристрою. 5 Комп’ютерна верстка Л. Купенко 51338 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
