Шнековий олійний прес

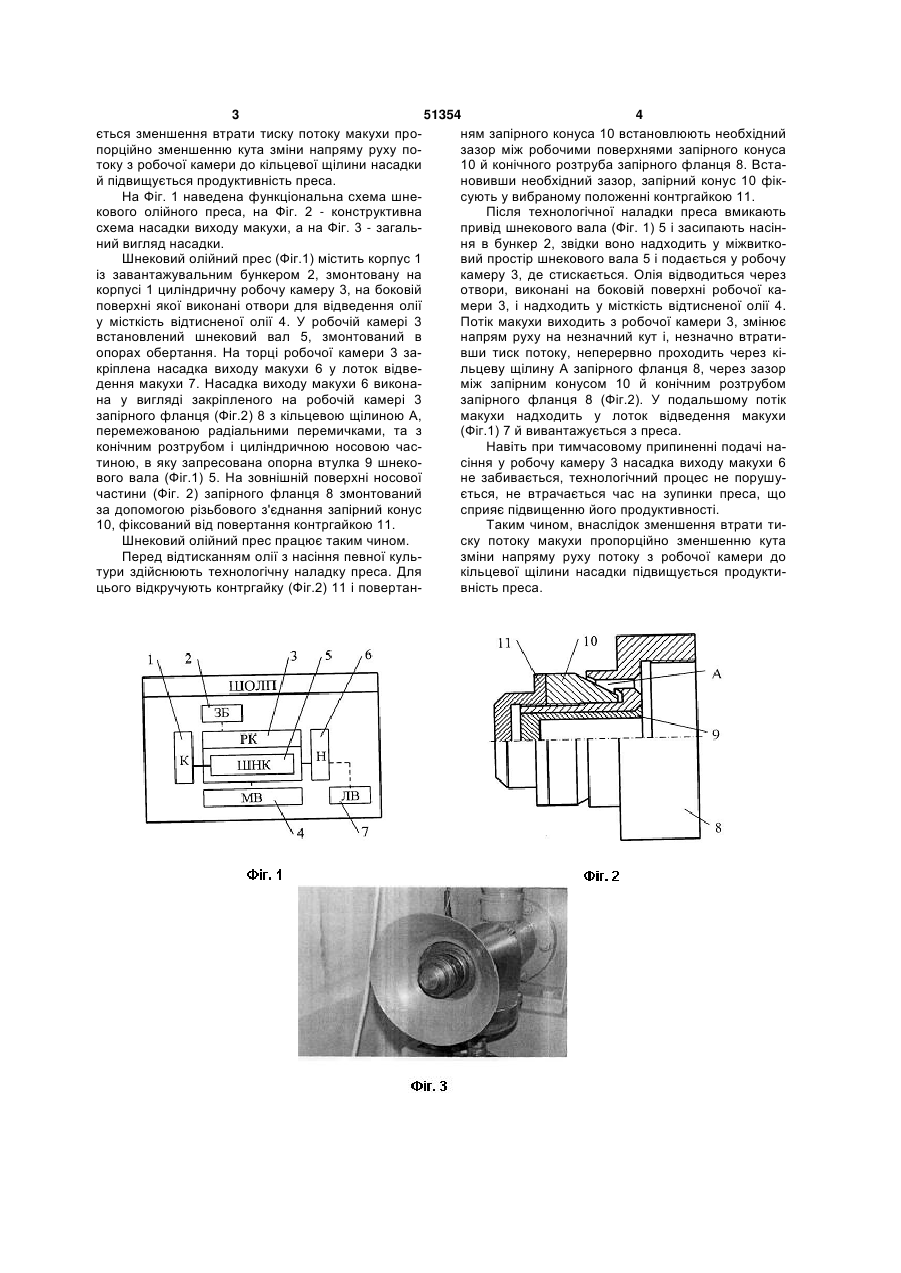

Шнековий олійний прес, що містить корпус із завантажувальним бункером, змонтовану на корпусі циліндричну робочу камеру, на боковій поверхні якої виконані отвори для відведення відтисненої олії, встановлений у робочій камері шнековий 3 51354 4 ється зменшення втрати тиску потоку макухи проням запірного конуса 10 встановлюють необхідний порційно зменшенню кута зміни напряму руху позазор між робочими поверхнями запірного конуса току з робочої камери до кільцевої щілини насадки 10 й конічного розтруба запірного фланця 8. Встай підвищується продуктивність преса. новивши необхідний зазор, запірний конус 10 фікНа Фіг. 1 наведена функціональна схема шнесують у вибраному положенні контргайкою 11. кового олійного преса, на Фіг. 2 - конструктивна Після технологічної наладки преса вмикають схема насадки виходу макухи, а на Фіг. 3 - загальпривід шнекового вала (Фіг. 1) 5 і засипають насінний вигляд насадки. ня в бункер 2, звідки воно надходить у міжвиткоШнековий олійний прес (Фіг.1) містить корпус 1 вий простір шнекового вала 5 і подається у робочу із завантажувальним бункером 2, змонтовану на камеру 3, де стискається. Олія відводиться через корпусі 1 циліндричну робочу камеру 3, на боковій отвори, виконані на боковій поверхні робочої каповерхні якої виконані отвори для відведення олії мери 3, і надходить у місткість відтисненої олії 4. у місткість відтисненої олії 4. У робочій камері 3 Потік макухи виходить з робочої камери 3, змінює встановлений шнековий вал 5, змонтований в напрям руху на незначний кут і, незначно втратиопорах обертання. На торці робочої камери 3 завши тиск потоку, неперервно проходить через кікріплена насадка виходу макухи 6 у лоток відвельцеву щілину А запірного фланця 8, через зазор дення макухи 7. Насадка виходу макухи 6 виконаміж запірним конусом 10 й конічним розтрубом на у вигляді закріпленого на робочій камері 3 запірного фланця 8 (Фіг.2). У подальшому потік запірного фланця (Фіг.2) 8 з кільцевою щілиною А, макухи надходить у лоток відведення макухи перемежованою радіальними перемичками, та з (Фіг.1) 7 й вивантажується з преса. конічним розтрубом і циліндричною носовою часНавіть при тимчасовому припиненні подачі натиною, в яку запресована опорна втулка 9 шнекосіння у робочу камеру 3 насадка виходу макухи 6 вого вала (Фіг.1) 5. На зовнішній поверхні носової не забивається, технологічний процес не порушучастини (Фіг. 2) запірного фланця 8 змонтований ється, не втрачається час на зупинки преса, що за допомогою різьбового з'єднання запірний конус сприяє підвищенню його продуктивності. 10, фіксований від повертання контргайкою 11. Таким чином, внаслідок зменшення втрати тиШнековий олійний прес працює таким чином. ску потоку макухи пропорційно зменшенню кута Перед відтисканням олії з насіння певної кульзміни напряму руху потоку з робочої камери до тури здійснюють технологічну наладку преса. Для кільцевої щілини насадки підвищується продуктицього відкручують контргайку (Фіг.2) 11 і повертанвність преса. 5 Комп’ютерна верстка В. Мацело 51354 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
