Олійний прес із системою активації подачі насіння
Номер патенту: 42802
Опубліковано: 27.07.2009
Автори: Шевчук Роман Степанович, Василькевич Віталій Орестович, Том'юк Василь Васильович
Формула / Реферат
Олійний прес, що містить корпус та закріплену на ньому робочу камеру з отворами для виходу олії, змонтовану на торці робочої камери насадку для виходу макухи, встановлений у робочій камері шнековий вал, хвостовик якого змонтований в опорах обертання корпусу, привід, виконаний у вигляді електричного двигуна, з'єднаного через редуктор та муфту зі шнековим валом, місткість для відтисненої олії, лоток відведення макухи й завантажувальний бункер, який відрізняється тим, що додатково оснащений розташованою у завантажувальному бункері системою активації подачі насіння у вигляді приводу, ворушилки та активатора подачі насіння до робочої камери преса.
Текст

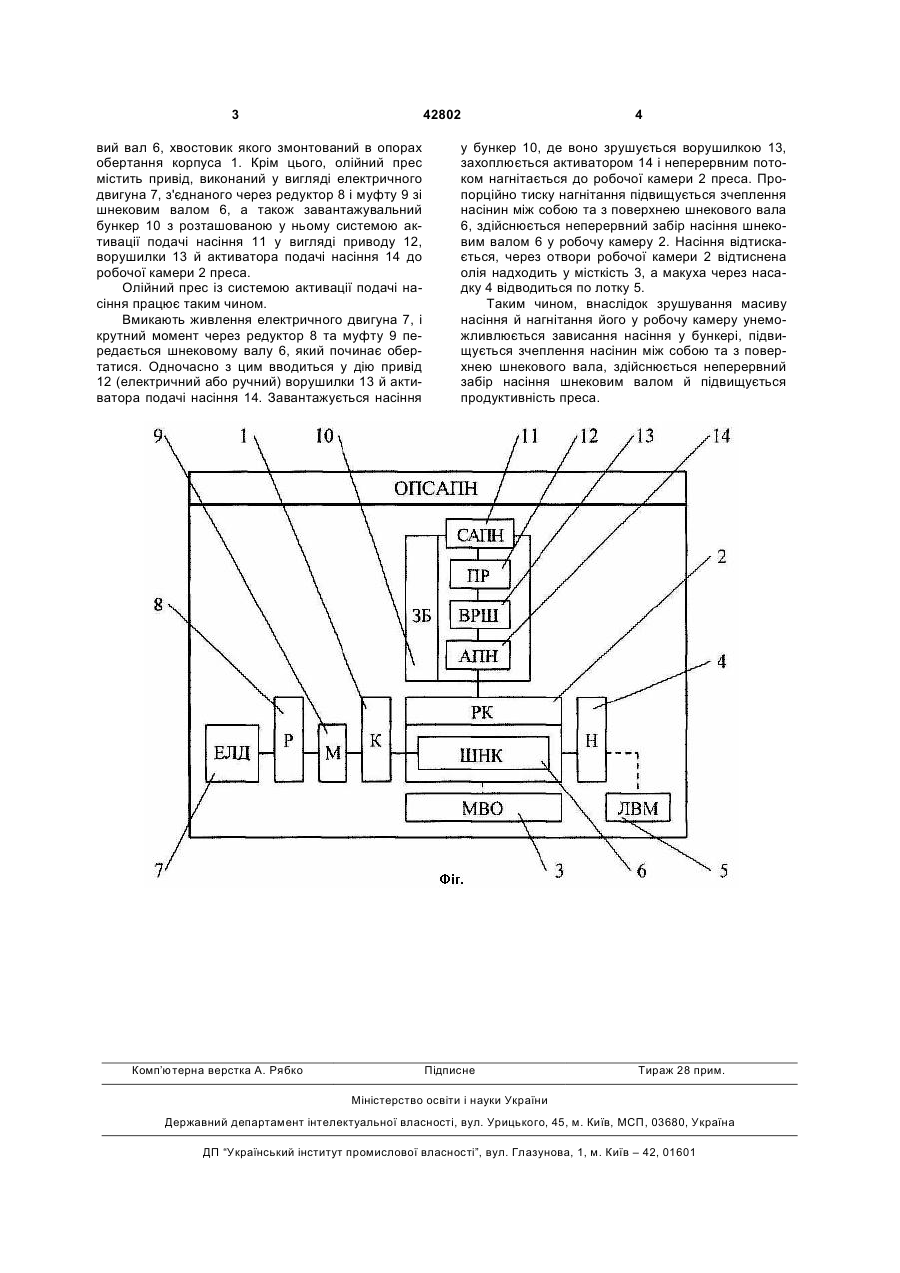

Олійний прес, що містить корпус та закріплену на ньому робочу камеру з отворами для виходу олії, змонтовану на торці робочої камери насадку 3 42802 вий вал 6, хвостовик якого змонтований в опорах обертання корпуса 1. Крім цього, олійний прес містить привід, виконаний у вигляді електричного двигуна 7, з'єднаного через редуктор 8 і муфту 9 зі шнековим валом 6, а також завантажувальний бункер 10 з розташованою у ньому системою активації подачі насіння 11 у вигляді приводу 12, ворушилки 13 й активатора подачі насіння 14 до робочої камери 2 преса. Олійний прес із системою активації подачі насіння працює таким чином. Вмикають живлення електричного двигуна 7, і крутний момент через редуктор 8 та муфту 9 передається шнековому валу 6, який починає обертатися. Одночасно з цим вводиться у дію привід 12 (електричний або ручний) ворушилки 13 й активатора подачі насіння 14. Завантажується насіння Комп’ютерна верстка А. Рябко 4 у бункер 10, де воно зрушується ворушилкою 13, захоплюється активатором 14 і неперервним потоком нагнітається до робочої камери 2 преса. Пропорційно тиску нагнітання підвищується зчеплення насінин між собою та з поверхнею шнекового вала 6, здійснюється неперервний забір насіння шнековим валом 6 у робочу камеру 2. Насіння відтискається, через отвори робочої камери 2 відтиснена олія надходить у місткість 3, а макуха через насадку 4 відводиться по лотку 5. Таким чином, внаслідок зрушування масиву насіння й нагнітання його у робочу камеру унеможливлюється зависання насіння у бункері, підвищується зчеплення насінин між собою та з поверхнею шнекового вала, здійснюється неперервний забір насіння шнековим валом й підвищується продуктивність преса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOil press with activation system for seeds supply
Автори англійськоюShevchuk Roman Stepanovych, Vasylkevych Vitalii Orestovych, Tomiuk Vasyl Vasyliovych
Назва патенту російськоюМасляный пресс с системой активации подачи семян
Автори російськоюШевчук Роман Степанович, Василькевич Виталий Орестович, Томьюк Василий Васильевич
МПК / Мітки
МПК: B30B 9/02
Мітки: олійний, системою, насіння, активації, прес, подачі
