Комбінований олійний прес

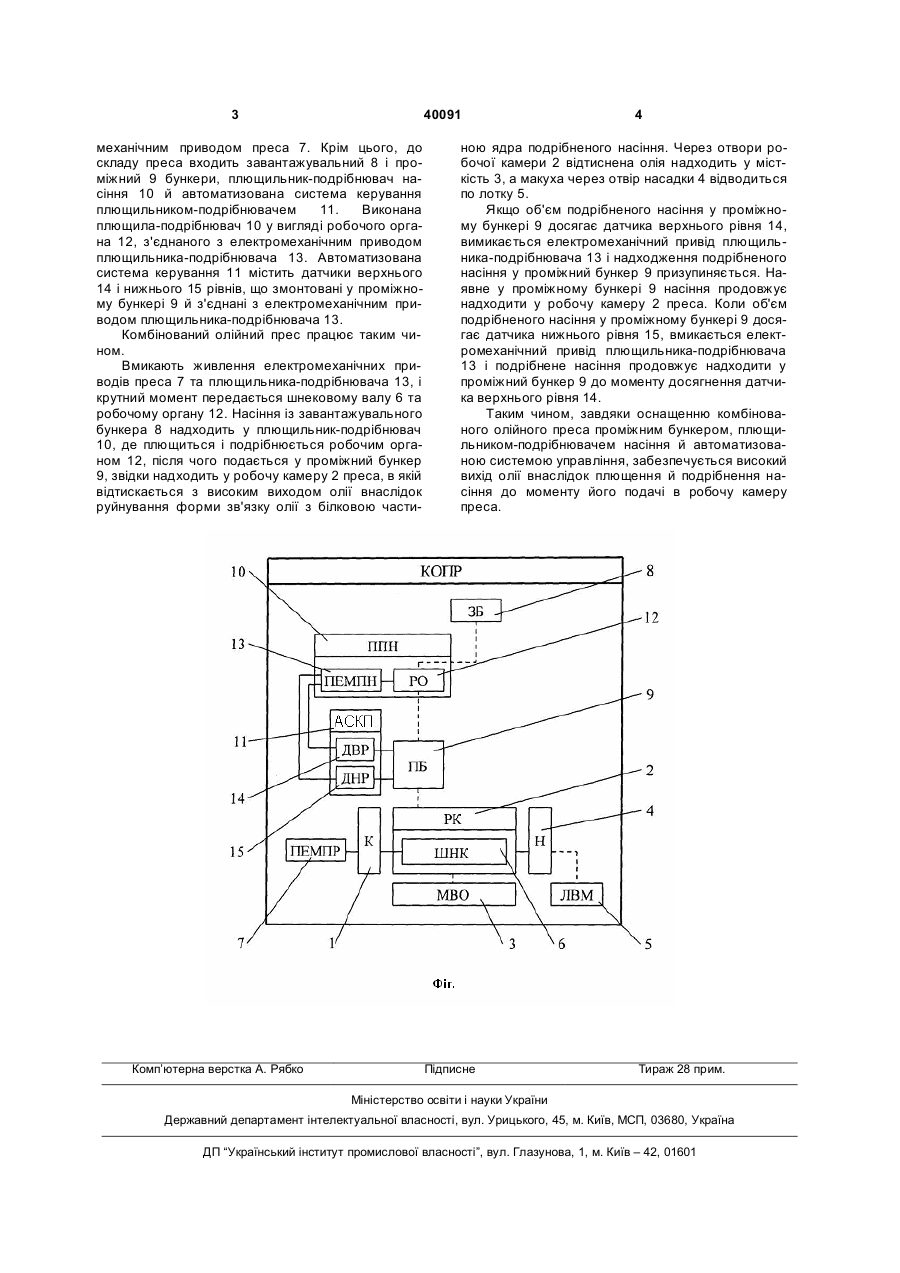

Комбінований олійний прес, що складається з корпусу та закріпленої на ньому робочої камери з отворами для виходу олії, змонтованої на торці робочої камери насадки з отвором для виходу макухи, встановленого у робочій камері шнекового вала, змонтованого в опорах обертання корпусу, 3 40091 механічним приводом преса 7. Крім цього, до складу преса входить завантажувальний 8 і проміжний 9 бункери, плющильник-подрібнювач насіння 10 й автоматизована система керування плющильником-подрібнювачем 11. Виконана плющила-подрібнювач 10 у вигляді робочого органа 12, з'єднаного з електромеханічним приводом плющильника-подрібнювача 13. Автоматизована система керування 11 містить датчики верхнього 14 і нижнього 15 рівнів, що змонтовані у проміжному бункері 9 й з'єднані з електромеханічним приводом плющильника-подрібнювача 13. Комбінований олійний прес працює таким чином. Вмикають живлення електромеханічних приводів преса 7 та плющильника-подрібнювача 13, і крутний момент передається шнековому валу 6 та робочому органу 12. Насіння із завантажувального бункера 8 надходить у плющильник-подрібнювач 10, де плющиться і подрібнюється робочим органом 12, після чого подається у проміжний бункер 9, звідки надходить у робочу камеру 2 преса, в якій відтискається з високим виходом олії внаслідок руйнування форми зв'язку олії з білковою части Комп’ютерна верстка А. Рябко 4 ною ядра подрібненого насіння. Через отвори робочої камери 2 відтиснена олія надходить у місткість 3, а макуха через отвір насадки 4 відводиться по лотку 5. Якщо об'єм подрібненого насіння у проміжному бункері 9 досягає датчика верхнього рівня 14, вимикається електромеханічний привід плющильника-подрібнювача 13 і надходження подрібненого насіння у проміжний бункер 9 призупиняється. Наявне у проміжному бункері 9 насіння продовжує надходити у робочу камеру 2 преса. Коли об'єм подрібненого насіння у проміжному бункері 9 досягає датчика нижнього рівня 15, вмикається електромеханічний привід плющильника-подрібнювача 13 і подрібнене насіння продовжує надходити у проміжний бункер 9 до моменту досягнення датчика верхнього рівня 14. Таким чином, завдяки оснащенню комбінованого олійного преса проміжним бункером, плющильником-подрібнювачем насіння й автоматизованою системою управління, забезпечується високий вихід олії внаслідок плющення й подрібнення насіння до моменту його подачі в робочу камеру преса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
