Станок для фіксації великої рогатої худоби

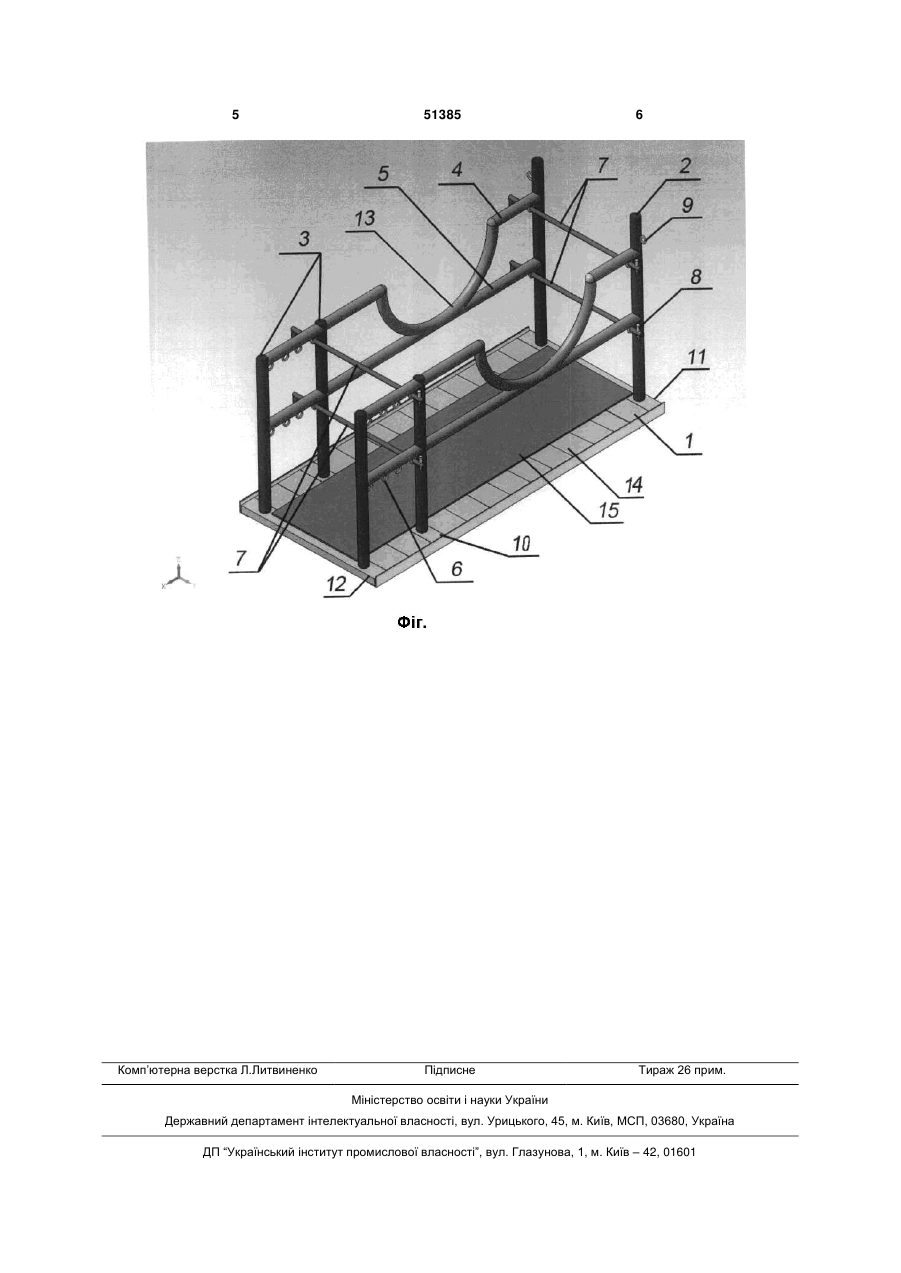

Станок для фіксації великої рогатої худоби, що має основу у формі прямокутної рами та фіксуюче обладнання, який відрізняється тим, що фіксуюче обладнання оснащене передніми та за 3 ладинами. На передній частині верхніх бокових перекладин зроблені напівкруглі заглиблення, які дають можливість вільного й безпечного доступу до грудної і черевної (при зміні положення тварини) ділянок тіла для проведення на них діагностичних і лікувальних маніпуляцій. Поперечні знімні перекладини дають можливість змінювати фіксаційний рівень у залежності від довжини тулуба тварин. На Фіг. зображений загальний вигляд станка для фіксації великої рогатої худоби, де : 1. Основа станка. 2. Передні стійки. 3. Задні стійки. 4. Верхні бокові перекладини з напівкруглими заглибленнями. 5. Нижні бокові перекладини. 6. Запірні петлі. 7. Поперечні знімні перекладини. 8. Фіксаційна засувка в поперечних перекладинах. 9. Кільця для прив'язування тварини. 10. Поперечна перегородка рами. 11. Передня сторона рами. 12. 3адня сторона рами. 13. Напівкруглі заглиблення верхніх бокових перекладин. 14. Дерев'яні дошки основи рами. 15. Гумовий килим. Запропонований станок для фіксації великої рогатої худоби складається з основи (1), виготовленої у формі прямокутної рами розміром 1000 2225 мм, поперечної перегородки рами (10) розміщеної на відстані 550 мм від її заднього краю. Матеріалом бокових сторін рами може бути металевий кутик розміром 70 70 мм. В якості матеріалу передньої (11), задньої (12) сторони та поперечної перегородки рами (10) може слугувати швелер, що приварюється до кутика випуклою поверхнею вверх. До передньої (11), задньої (12) сторони і перегородки (10) рами на відстані 90 мм від їх обох країв приварюють дві передні стійки (2) та чотири задні стійки (3) - висота передніх стійок становить 1200 мм, а задніх - 1000 мм. Передні (2) та задні (3) стійки з обох боків з'єднують нижніми (5) та верхніми (4) боковими перекладинами. На передній частині верхніх бокових перекладин (4) на відстані 350 мм від країв передньої стійки (2) зроблені напівкруглі заглиблення (13) радіусом 400 мм. Нижні бокові перекладини (5) з'єднують зі стійками на нижньому рівні напівкруглих заглиблень (13) верхніх бокових перекладин (4). 51385 4 Матеріалом для виготовлення стійок і бокових перекладин можуть слугувати труби діаметром 2" (дюйми). На внутрішніх поверхнях стійок (2, 3) під верхніми і нижніми боковими перекладинами (4, 5), а в задній частині станка і на самих бокових перекладинах приварюють із арматури запірні петлі (6) діаметром 1" (дюйм), у які вставляються поперечні знімні перекладини (7). Матеріалом для виготовлення поперечних знімних перекладин можуть слугувати труби діаметром 3/4" (дюйма). Для запобігання випадання вставлених знімних перекладин (7), на їх передньому кінці приварюється впоперек кусок арматури довжиною 150 мм, а на протилежному кінці, через зроблений отвір, вставляється фіксаційна засувка (8). До верхнього краю передніх стійок (2) прикручують або приварюють кільця для прив'язування тварини (9). Між металевими кутиками основи станка вкладають дерев'яні дошки (14), які застилають гумовим килимом (15). Станок для фіксації великої рогатої худоби використовують наступним чином. У залежності від виду зооветеринарних маніпуляцій тварину заводять через задній або передній вхід станка. Для проведення таких маніпуляцій, як зондування стравоходу, промивання рубця, внутрішньовенне та внутрішньоматкове введення лікарських засобів, ректальне і гінекологічне обстеження, штучне запліднення, дослідження й хірургічні втручання на грудній стінці та ін. тварину заводять у фіксаційне обладнання через задній вхід станка. В залежності від довжини тулуба на відповідному рівні вставляють в запірні петлі (6) поперечні перекладини (7). Для проведення діагностичних і лікувальних маніпуляцій в ділянці органів черевної порожнини тварину заводять у фіксуюче обладнання через передній вхід станка й так же регулюють фіксаційний рівень поперечними перекладинами (7) в залежності від довжини тулуба. Таким чином, запропонований станок простий у виготовленні, виготовляється з доступних матеріалів без грюкаючих і жорстких деталей, що забезпечує можливість легкого та безстресового входу тварини у фіксуюче обладнання, надійну фіксацію її в стоячому положенні, змінювання фіксаційного рівня залежно від довжини тулуба тварини, стримування захисних рухів тазовими кінцівками наперед і в сторони, вільний та безпечний доступ до грудних і черевних (при зміні положення тварин) ділянок тіла для виконання на них діагностичних і лікувальних маніпуляцій. 5 Комп’ютерна верстка Л.Литвиненко 51385 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
