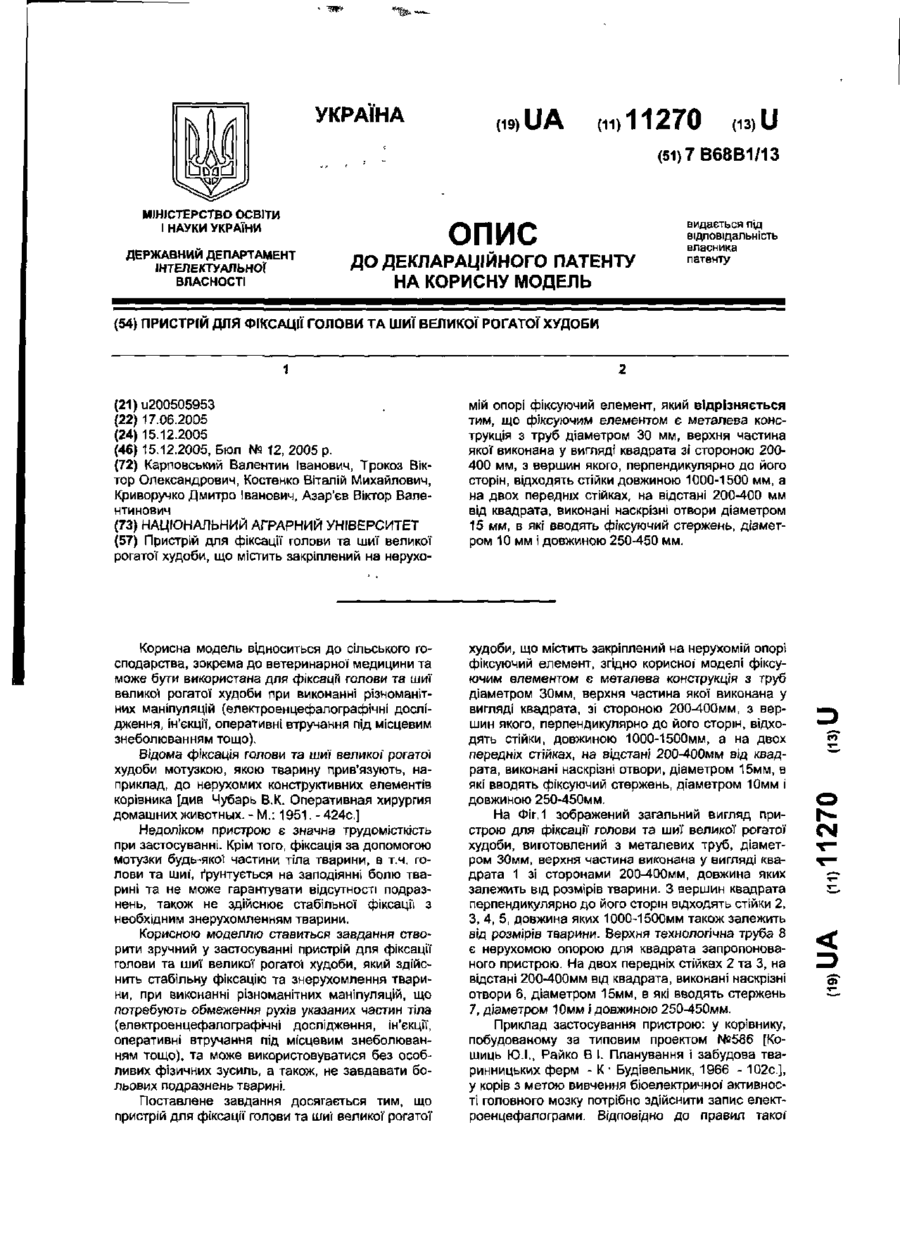

Пристрій для фіксації голови та шиї великої рогатої худоби

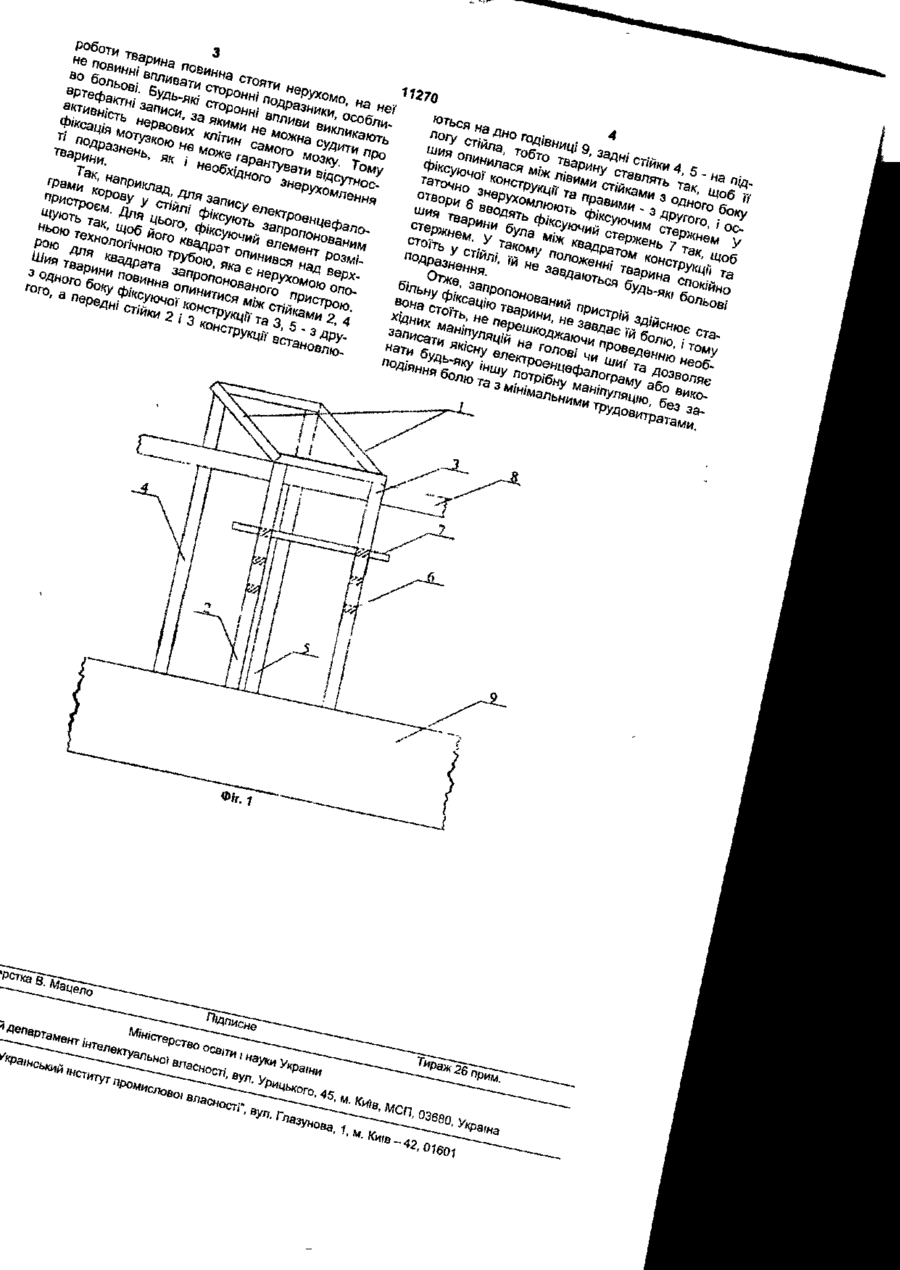

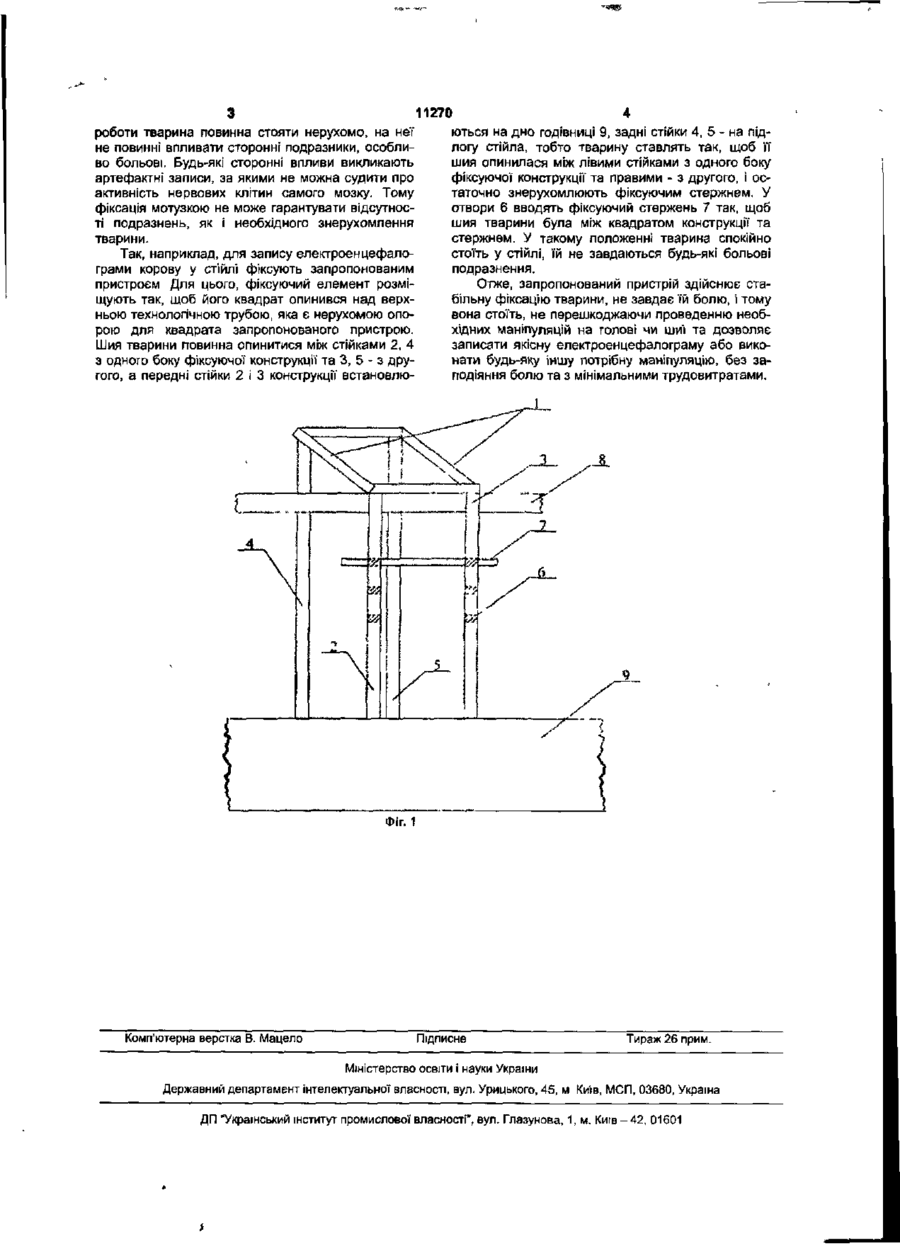

Пристрій для фіксації голови та шиї великої рогатої худоби, що містить закріплений на нерухо Корисна модель відноситься до сільського господарства, зокрема до ветеринарної медицини та може бути використана для фіксації голови та шиї великої рогатої худоби при виконанні різноманітних маніпуляцій (електроенцефалографічні дослідження, ін'єкції, оперативні втручання під місцевим знеболюванням тощо). Відома фіксація голови та шиї великої рогатої худоби мотузкою, якою тварину прив'язують, наприклад, до нерухомих конструктивних елементів корівника [див Чубарь В.К. Оперативная хирургия домашних животных. - М.: 1951. - 424с] Недоліком пристрою є значна трудомісткість при застосуванні. Крім того, фіксація за допомогою мотузки будь-якої частини тіла тварини, в т.ч. голови та шиї', ґрунтується на заподіянні болю тварині та не може гарантувати відсутності подразнень, також не здійснює стабільної фіксації з необхідним знерухомленням тварини. Корисною моделлю ставиться завдання створити зручний у застосуванні пристрій для фіксації голови та шиї великої рогатої худоби, який здійснить стабільну фіксацію та знерухомлення тварини, при виконанні різноманітних маніпуляцій, що потребують обмеження рухів указаних частин тіла (електроенцефалографічні дослідження, ін'єкції, оперативні втручання під місцевим знеболюванням тощо), та може використовуватися без особливих фізичних зусиль, а також, не завдавати больових подразнень тварині. Поставлене завдання досягається тим, що пристрій для фіксації голови та шиї великої рогатої мій опорі фіксуючий елемент, який відрізняється тим, що фіксуючим елементом є металева конструкція з труб діаметром ЗО мм, верхня частина якої виконана у вигляді квадрата зі стороною 200400 мм, з вершин якого, перпендикулярно до його сторін, відходять стійки довжиною 1000-1500 мм, а на двох передніх стійках, на відстані 200-400 мм від квадрата, виконані наскрізні отвори діаметром 15 мм, в які вводять фіксуючий стержень, діаметром 10 мм І довжиною 250-450 мм. худоби, що містить закріплений на нерухомій опорі фіксуючий елемент, згідно корисної моделі фіксуючим елементом є металева конструкція з труб діаметром 30мм, верхня частина якої виконана у вигляді квадрата, зі стороною 200-400мм, з вершин якого, перпендикулярно до його сторін, відходять стійки, довжиною 1000-1500ММ, а на двох передніх стійках, на відстані 200-400мм від квадрата, виконані наскрізні отвори, діаметром 15мм, в які вводять фіксуючий стержень, діаметром 10мм і довжиною 250-450мм. На Фіг. 1 зображений загальний вигляд пристрою для фіксації голови та шиї великої рогатої худоби, виготовлений з металевих труб, діаметром 30мм, верхня частина виконана у вигляді квадрата 1 зі сторонами 200-400мм, довжина яких залежить від розмірів тварини. З вершин квадрата перпендикулярно до його сторін відходять стійки 2, З, 4, 5, довжина яких 1000~1500мм також залежить від розмірів тварини. Верхня технологічна труба 8 є нерухомою опорою для квадрата запропонованого пристрою. На двох передніх стійках 2 та 3, на відстані 200-400мм від квадрата, виконані наскрізні отвори 6, діаметром 15мм, в які вводять стержень 7, діаметром 10мм і довжиною 250-450мм. Приклад застосування пристрою: у корівнику, побудованому за типовим проектом №586 [Кошиць Ю.І., Райко В І. Планування і забудова тваринницьких ферм - К • Будівельник, 1966 - 102с], у корів з метою вивчення біоелектричної активності головного мозку потрібно здійснити запис електроенцефалограми. Відповідно до правил такої CM 11270 ються на дно годівниці 9, задні стійки 4, 5 - на підроботи тварина повинна стояти нерухомо, на неї логу стійла, тобто тварину ставлять так, щоб її не повинні впливати сторонні подразники, особлишия опинилася між лівими стійками з одного боку во больові. Будь-які сторонні впливи викликають фіксуючої конструкції та правими - з другого, і осартефактні записи, за якими не можна судити про таточно знерухомлюють фіксуючим стержнем. У активність нервових клітин самого мозку. Тому отвори 6 вводять фіксуючий стержень 7 так, щоб фіксація мотузкою не може гарантувати відсутносшия тварини була між квадратом конструкції та ті подразнень, як і необхідного знерухомлення стержнем. У такому положенні тварина спокійно тварини. стоїть у стійлі, їй не завдаються будь-які больові Так, наприклад, для запису електроенцефалоподразнення. грами корову у стійлі фіксують запропонованим пристроєм Для цього, фіксуючий елемент розміОтже, запропонований пристрій здійснює стащують так, щоб його квадрат опинився над верхбільну фіксацію тварини, не завдає їй болю, і тому ньою технологічною трубою, яка є нерухомою оповона стоїть, не перешкоджаючи проведенню необрою для квадрата запропонованого пристрою. хідних маніпуляцій на голові чи шиї та дозволяє Шия тварини повинна опинитися між стійками 2, 4 записати якісну електроенцефалограму або викоз одного боку фіксуючої конструкції та 3, 5 - з друнати будь-яку іншу потрібну маніпуляцію, без загого, а передні стійки 2 і 3 конструкції встановлюподіяння болю та з мінімальними трудовитратами. -8. Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ш - 4 2 , 01601
