Пристрій для сушіння деревини

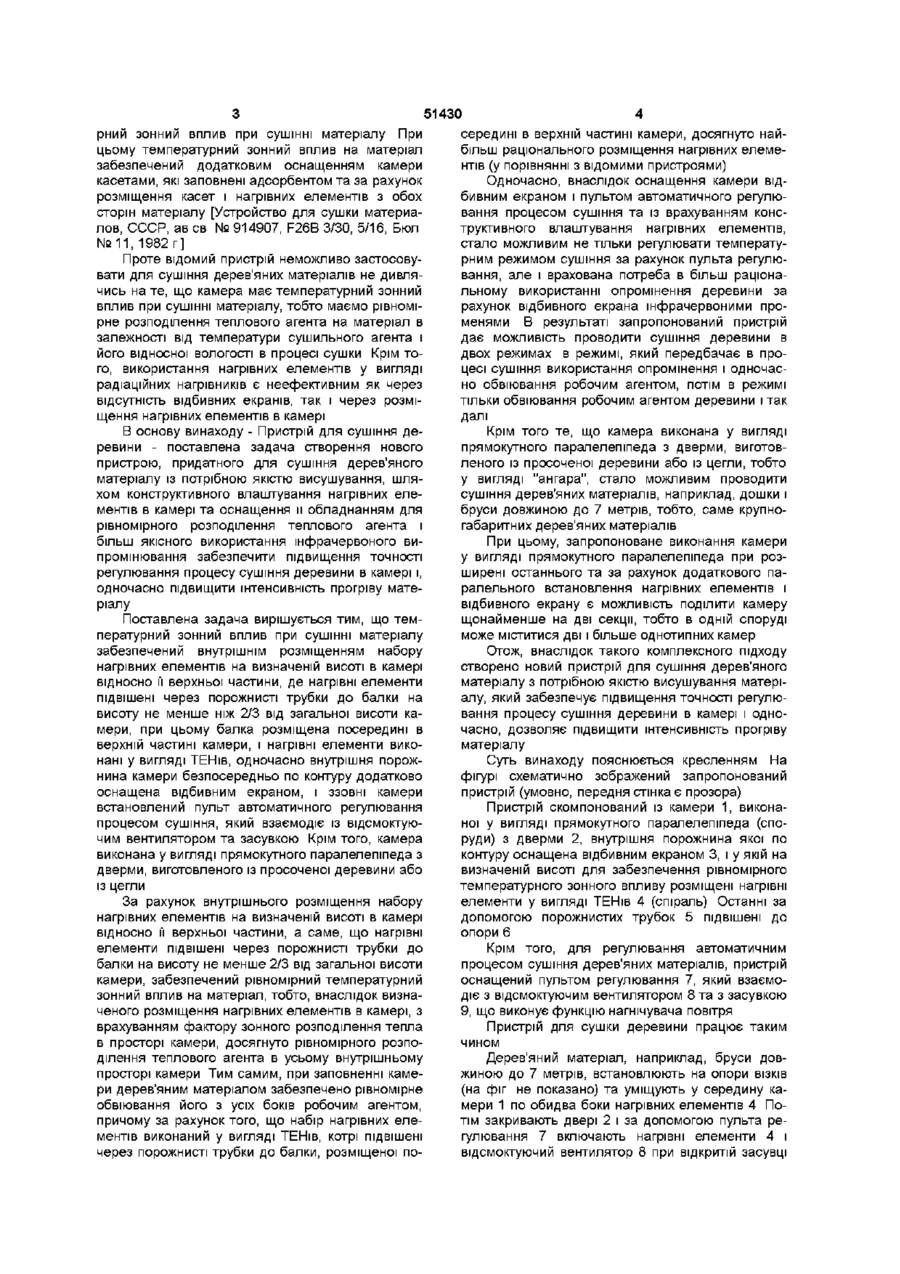

1 Пристрій для сушіння деревини, який містить камеру, у якій розміщені нагрівні елементи і яка має температурний зонний вплив при сушінні матеріалу, який відрізняється тим, що температурний зонний вплив при сушінні матеріалу забезпечений внутрішнім розміщенням набору нагрівних елементів на визначеній висоті в камері відносно її верхньої частини, де нагрівні елементи підвішені Винахід відноситься до сушильної техніки, зокрема до пристроїв сушки деревини Відомий пристрій випромінювальний нагрівник для сушіння виробів, який виконаний у вигляді трубчатого електричного нагрівника (ТЕНа) з відбивним екраном, котрий оснащений поперечними ребрами, що розміщені під кутом до виробу призначеного для сушіння лакофарбового покриття [Випромінюючий нагрівник для сушіння полімерного лакофарбового покриття виробів, Україна, патент №1511, F26B 23/04, 3/34, Бюл № 2, 1994 р ] Проте відомий пристрій сушіння виробів, у якому хоча і передбачено регулювання температурним режимом сушіння, тобто керування тепловим випромінюванням нагрівника за рахунок його ВІДПОВІДНОГО встановлення до виробу, все ж неможливо застосовувати для сушіння дерев'яного матеріалу через його габарити, як матеріалу у вигляді брусків довжиною не менше 4м, і необхідність сушіння його одночасно у великій КІЛЬКОСТІ ВІДОМИЙ також пристрій для сушіння крупногабаритних виробів у вигляді камери з торцевими прийомами у вигляді дверей з жалюзами для загрузки і вигрузки виробів, при цьому камера оснащена з середини по контуру відбивним екраном та нагрівниками у вигляді джерела інфрачервоного випромінювання, а в торцевих прийомах камери влаштовані нагнітальний і відсмоктуючий вентиля через порожнисті трубки до балки на висоту не менше 2/3 від загальної висоти камери, при цьому балка розміщена посередині в верхній частині камери, а нагрівні елементи виконані у вигляді ТЕНів, внутрішня порожнина камери безпосередньо по всьому контуру додатково оснащена відбивним екраном, при цьому ззовні камери встановлений пульт автоматичного регулювання процесом сушіння, який взаємодіє з відсмоктувальним вентилятором та засувкою 2 Пристрій за п 1, який відрізняється тим, що камера виконана у вигляді прямокутного паралелепіпеда з дверми із просоченої деревини або цегли тори [Установка для сушки штучных изделий, СССР, ав ев № 429245, F26D 3/30, 9/06, Бюл № 19, 1974г] Проте даний пристрій сушіння виробів, у якому сушіння проходить тільки за рахунок розжарювання випромінювачів, котрі розміщені по контуру камери, є мало ефективним, оскільки невраховано того фактору, що КІЛЬКІСТЬ тепла в верхній зоні камери значно перевищує КІЛЬКІСТЬ тепла в нижній и зоні, тобто, невраховано рівномірність сушіння виробу, бо прийнято, що джерелом сушіння стільки інфрачервоне випромінювання Водночас, щоб досягнути оптимального режиму інтенсивності інфрачервоного випромінювання, особливо на початковій стадії сушіння виробу, необхідне точне визначення степені вологості матеріалу Стосовно деревини це пов'язано з додатковими затратами, зумовленими видом деревини, періодом року зрізу деревини та іншими показниками Поряд з цим, цей фактор, коли у матеріалі міститься велика КІЛЬКІСТЬ невизначеної вологи, можна корегувати тепловими показниками нагрівання, який неврахований у відомому пристрої, а саме сушіння матеріалу тепловим повітрям (агентом) Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для сушіння матеріалів, який скомпонований із камери, у якій розміщені нагрівні елементи, і яка має температу О со Ю 51430 середині в верхній частині камери, досягнуто найбільш раціонального розміщення нагрівних елементів (у порівнянні з відомими пристроями) Одночасно, внаслідок оснащення камери відбивним екраном і пультом автоматичного регулювання процесом сушіння та із врахуванням конструктивного влаштування нагрівних елементів, стало можливим не тільки регулювати температурним режимом сушіння за рахунок пульта регулювання, але і врахована потреба в більш раціональному використанні опромінення деревини за рахунок відбивного екрана інфрачервоними променями В результаті запропонований пристрій дає можливість проводити сушіння деревини в двох режимах в режимі, який передбачає в процесі сушіння використання опромінення і одночасно обвіювання робочим агентом, потім в режимі тільки обвіювання робочим агентом деревини і так далі Крім того те, що камера виконана у вигляді прямокутного паралелепіпеда з дверми, виготовленого із просоченої деревини або із цегли, тобто у вигляді "ангара", стало можливим проводити сушіння дерев'яних матеріалів, наприклад, дошки і бруси довжиною до 7 метрів, тобто, саме крупногабаритних дерев'яних матеріалів При цьому, запропоноване виконання камери у вигляді прямокутного паралелепіпеда при розширені останнього та за рахунок додаткового паралельного встановлення нагрівних елементів і відбивного екрану є можливість поділити камеру щонайменше на дві секції, тобто в одній споруді може міститися дві і більше однотипних камер Отож, внаслідок такого комплексного підходу створено новий пристрій для сушіння дерев'яного матеріалу з потрібною якістю висушування матеріалу, який забезпечує підвищення точності регулювання процесу сушіння деревини в камері і одночасно, дозволяє підвищити інтенсивність прогріву матеріалу Суть винаходу пояснюється кресленням На фігурі схематично зображений запропонований пристрій (умовно, передня стінка є прозора) Пристрій скомпонований із камери 1, виконаної у вигляді прямокутного паралелепіпеда (споруди) з дверми 2, внутрішня порожнина якої по контуру оснащена відбивним екраном 3, і у якій на визначеній висоті для забезпечення рівномірного температурного зонного впливу розміщені нагрівні елементи у вигляді ТЕНів 4 (спіраль) Останні за За рахунок внутрішнього розміщення набору допомогою порожнистих трубок 5 підвішені до нагрівних елементів на визначеній висоті в камері опори 6 відносно її верхньої частини, а саме, що нагрівні елементи підвішені через порожнисті трубки до Крім того, для регулювання автоматичним балки на висоту не менше 2/3 від загальної висоти процесом сушіння дерев'яних матеріалів, пристрій камери, забезпечений рівномірний температурний оснащений пультом регулювання 7, який взаємозонний вплив на матеріал, тобто, внаслідок визнадіє з відсмоктуючим вентилятором 8 та з засувкою ченого розміщення нагрівних елементів в камері, з 9, що виконує функцію нагнічувача повітря врахуванням фактору зонного розподілення тепла Пристрій для сушки деревини працює таким в просторі камери, досягнуто рівномірного розпочином ділення теплового агента в усьому внутрішньому Дерев'яний матеріал, наприклад, бруси довпросторі камери Тим самим, при заповненні камежиною до 7 метрів, встановлюють на опори ВІЗКІВ ри дерев'яним матеріалом забезпечено рівномірне (на фіг не показано) та уміщують у середину каобвіювання його з усіх боків робочим агентом, мери 1 по обидва боки нагрівних елементів 4 Попричому за рахунок того, що набір нагрівних елетім закривають двері 2 і за допомогою пульта рементів виконаний у вигляді ТЕНів, котрі підвішені гулювання 7 включають нагрівні елементи 4 і через порожнисті трубки до балки, розміщеної повідсмоктуючий вентилятор 8 при відкритій засувці рний зонний вплив при сушінні матеріалу При цьому температурний зонний вплив на матеріал забезпечений додатковим оснащенням камери касетами, які заповнені адсорбентом та за рахунок розміщення касет і нагрівних елементів з обох сторін матеріалу [Устройство для сушки материалов, СССР, ав св № 914907, F26B 3/30, 5/16, Бюл №11, 1982 г ] Проте відомий пристрій неможливо застосовувати для сушіння дерев'яних матеріалів не дивлячись на те, що камера має температурний зонний вплив при сушінні матеріалу, тобто маємо рівномірне розподілення теплового агента на матеріал в залежності від температури сушильного агента і його відносної вологості в процесі сушки Крім того, використання нагрівних елементів у вигляді радіаційних нагрівників є неефективним як через відсутність відбивних екранів, так і через розміщення нагрівних елементів в камері В основу винаходу - Пристрій для сушіння деревини - поставлена задача створення нового пристрою, придатного для сушіння дерев'яного матеріалу із потрібною якістю висушування, шляхом конструктивного влаштування нагрівних елементів в камері та оснащення и обладнанням для рівномірного розподілення теплового агента і більш якісного використання інфрачервоного випромінювання забезпечити підвищення точності регулювання процесу сушіння деревини в камері і, одночасно підвищити інтенсивність прогріву матеріалу Поставлена задача вирішується тим, що температурний зонний вплив при сушінні матеріалу забезпечений внутрішнім розміщенням набору нагрівних елементів на визначеній висоті в камері відносно її верхньої частини, де нагрівні елементи підвішені через порожнисті трубки до балки на висоту не менше ніж 2/3 від загальної висоти камери, при цьому балка розміщена посередині в верхній частині камери, і нагрівні елементи виконані у вигляді ТЕНів, одночасно внутрішня порожнина камери безпосередньо по контуру додатково оснащена відбивним екраном, і ззовні камери встановлений пульт автоматичного регулювання процесом сушіння, який взаємодіє із відсмоктуючим вентилятором та засувкою Крім того, камера виконана у вигляді прямокутного паралелепіпеда з дверми, виготовленого із просоченої деревини або із цегли 51430 ються Процес сушіння проводять згідно визначеного режиму, наприклад, протягом 5 - 20 хвилин тільки за рахунок робочого агента, тобто повітря, що було нагріте в попередньому режимі при включених нагрівних елементах 4 Далі, аналогічно вищенаведеному процесу, сушіння повторюється згідно визначеного режиму до потрібної якості висушування дерев'яних матеріалів Особливістю запропонованого пристрою для сушіння деревини є те, що він дає можливість змінювати режими тривалості сушіння, а отже є можливість вводити додаткову корекцію по фізикомеханічному стану матеріалу, що дозволяє оптимізувати точність регулювання процесу сушіння і забезпечити потрібну якість висушування Після ЦЬОГО, відключають нагрівні елементи, а відсмоктуючий вентилятор 8 і засувка 9 закрива 9 Повітря через засувку 9 поступає в камеру 1, а з протилежної торцевої сторони відсмоктується вентилятором 8 Одночасно, з включенням нагрівних елементів 4 задається і режим роботи пристрою (сушарці) Контроль за заданою температурою і вологістю сушильного агента - гарячого повітря здійснюється пультом управління 4 за допомогою, наприклад, сигналізуючого приладу ТС-60-70 і вологоміра (на фіг не показано), котрі зв'язані з пультом регулювання 7 Процес сушіння дерев'яних виробів проводять згідно визначеного режиму, наприклад, протягом 5 - ЗО хвилин При цьому, одночасно, сушіння проходить як за рахунок опромінення так і за рахунок обвіювання робочим агентом (гарячим повітрям) дерев'яного матеріалу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
