Вібраційний грохот

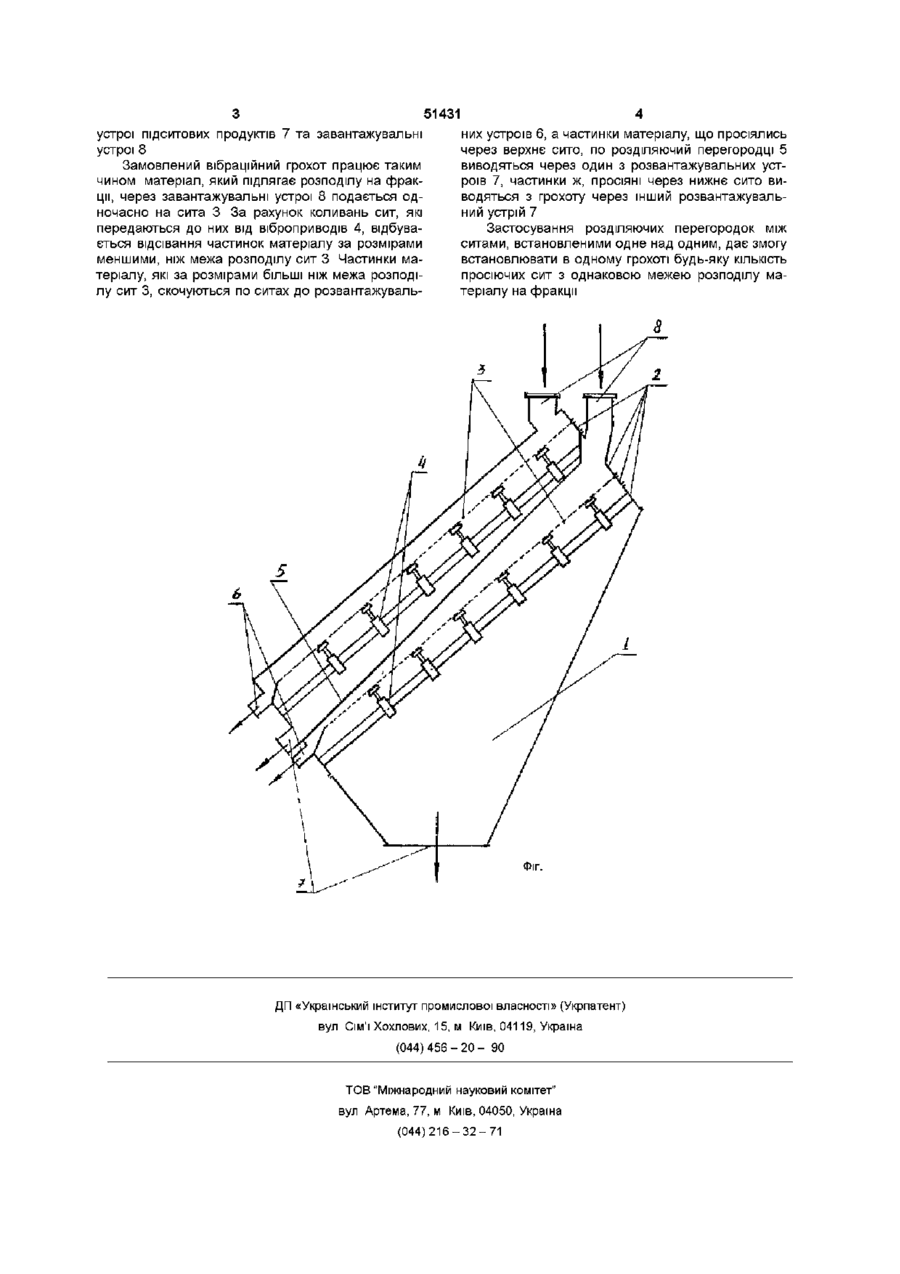

Вібраційний грохот, який включає корпус, рами, сита, розташовані одне над одним, віброприводи, зв'язані з ситами, де кожна точка вібраційного збудження сит містить окремий вібропривід, завантажувальні та розвантажувальні пристрої, який відрізняється тим, що між ситами встановлені розділювальні перегородки, а вихідний продукт подають на кожне сито одночасно, при цьому сита мають однаковий розмір чарунок Винахід відноситься до техніки розподілу сипучих полідисперсних матеріалів на фракції і може бути використаний в харчовій, ХІМІЧНІЙ, будівельній, вугільній та інших галузях господарювання Відомий вібраційний грохот згідно з а с №139395 МПК ВО7В1/46, у якому коливання від електромагнітного вібратора до сит передаються через траверсу та П-подібні рамки Відомий вібраційний грохот (а с №1422477 МПК ВО7В1/46), котрий включає корпус і два сита, які закріплені в корпусі одне над одним В корпусі пружно встановлена траверса, яка з'єднана з віброприводом Вібраційні коливання, збуджувані віброприводом, передаються до сит через дві групи прилягаючих до них штовхачів, причому одна з груп штовхачів прилягає до нижнього сита і закріплена безпосередньо на траверсі, а друга група прилягає до верхнього сита і закріплена на Пподібних рамках П-подібні рамки з'єднані з траверсою через пружні елементи Суттєвими недоліками цих вібраційних грохотів є складність регулювання щільного прилягання поверхні штовхачів до сит та неможливість створення різного динамічного режиму коливань сит Найбільш близькими рішенням (прототип) є вібраційний грохот згідно з деклараційним патентом на вихід за №36507А МПК 6ВО7В1/46, який включає корпус, рами, сита, віброприводи зв'язані з ситами, завантажувальний та розвантажувальний устрої Кожна точка вібраційного збудження сит має окремий вібропривод з можливістю регулювання амплітуди та частоти коливань, а віброприводи по площі сит розташовані на вузлових ЛІНІЯХ власних коливань сит низьких порядків або в безпосередній близькості від них До суттєвого недоліку цього грохоту слід віднести неможливість вести класифікацію полідисперсного продукту на ситах з однаковою межею розподілу В основу винаходу поставлено задачу удосконалення вібраційного грохота шляхом забезпечення можливості вести класифікацію полідисперсного матеріалу на ситах розташованих одне над одним по однаковій межі розподілу Поставлена задача вирішується тим, що у вібраційному грохоті, який включає корпус, рами, сита розташовані одне над одним, віброприводи, зв'язані з ситами, де кожна точка вібраційного збудження має окремий вібропривід, завантажувальні та розвантажувальні пристрої, між ситами встановлені роздільнювальні перегородки, а вихідний матеріал подається на кожне сито одночасно, при цьому сита мають однаковий розмір чарунок Завдяки тому, що між ситами встановлені розділяючи перегородки, це дає можливість встановити сита одне над одним з однаковим розміром чарунок, а вихідний продукт подавати одночасно на всі сита Можливість класифікації вихідного продукту по однаковій межі розподілу на всіх ситах розташованих одне над одним, забезпечує збільшення продуктивності грохоту Продуктивність грохоту збільшується у ВІДПОВІДНОСТІ з КІЛЬКІСТЮ встановлених сит На фігурі представлено загальний вигляд вібраційного грохоту Вібраційний грохот має корпус 1, рами 2, сита З, вібприводи 4 з закріпленими на них штовхачами, розділяючу перегородку 5, розвантажувальні устрої надситових продуктів 6, розвантажувальні СО Ю 51431 устрої підситових продуктів 7 та завантажувальні устрої 8 Замовлений вібраційний грохот працює таким чином матеріал, який підлягає розподілу на фракції, через завантажувальні устрої 8 подається одночасно на сита 3 За рахунок коливань сит, які передаються до них від віброприводів 4, відбувається відсівання частинок матеріалу за розмірами меншими, ніж межа розподілу сит 3 Частинки матеріалу, які за розмірами більші ніж межа розподілу сит 3, скочуються по ситах до розвантажуваль них устроїв 6, а частинки матеріалу, що просіялись через верхнє сито, по розділяючий перегородці 5 виводяться через один з розвантажувальних устроїв 7, частинки ж, просіяні через нижнє сито виводяться з грохоту через інший розвантажувальний устрій 7 Застосування розділяючих перегородок між ситами, встановленими одне над одним, дає змогу встановлювати в одному грохоті будь-яку КІЛЬКІСТЬ просіючих сит з однаковою межею розподілу матеріалу на фракції Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
