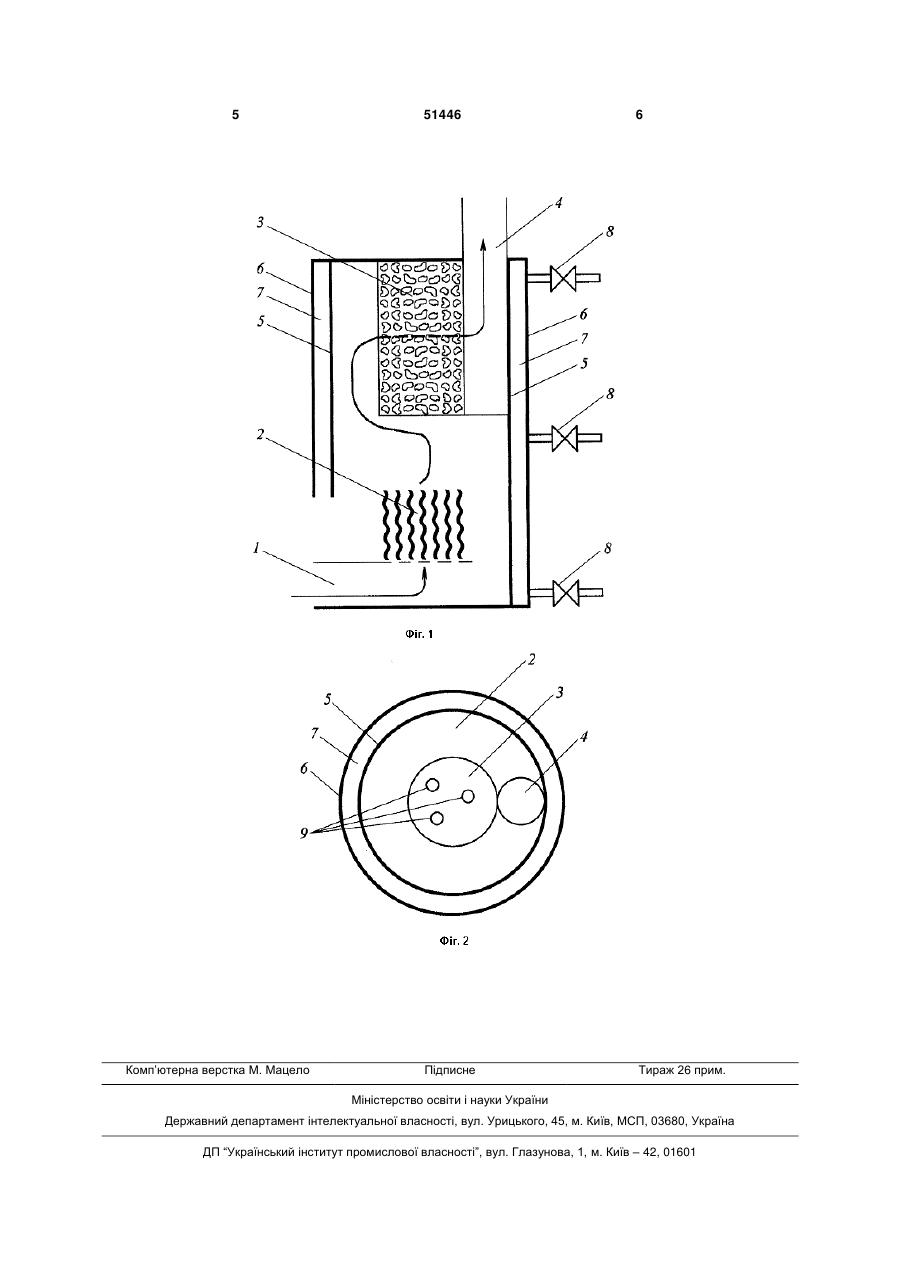

Універсальна піч

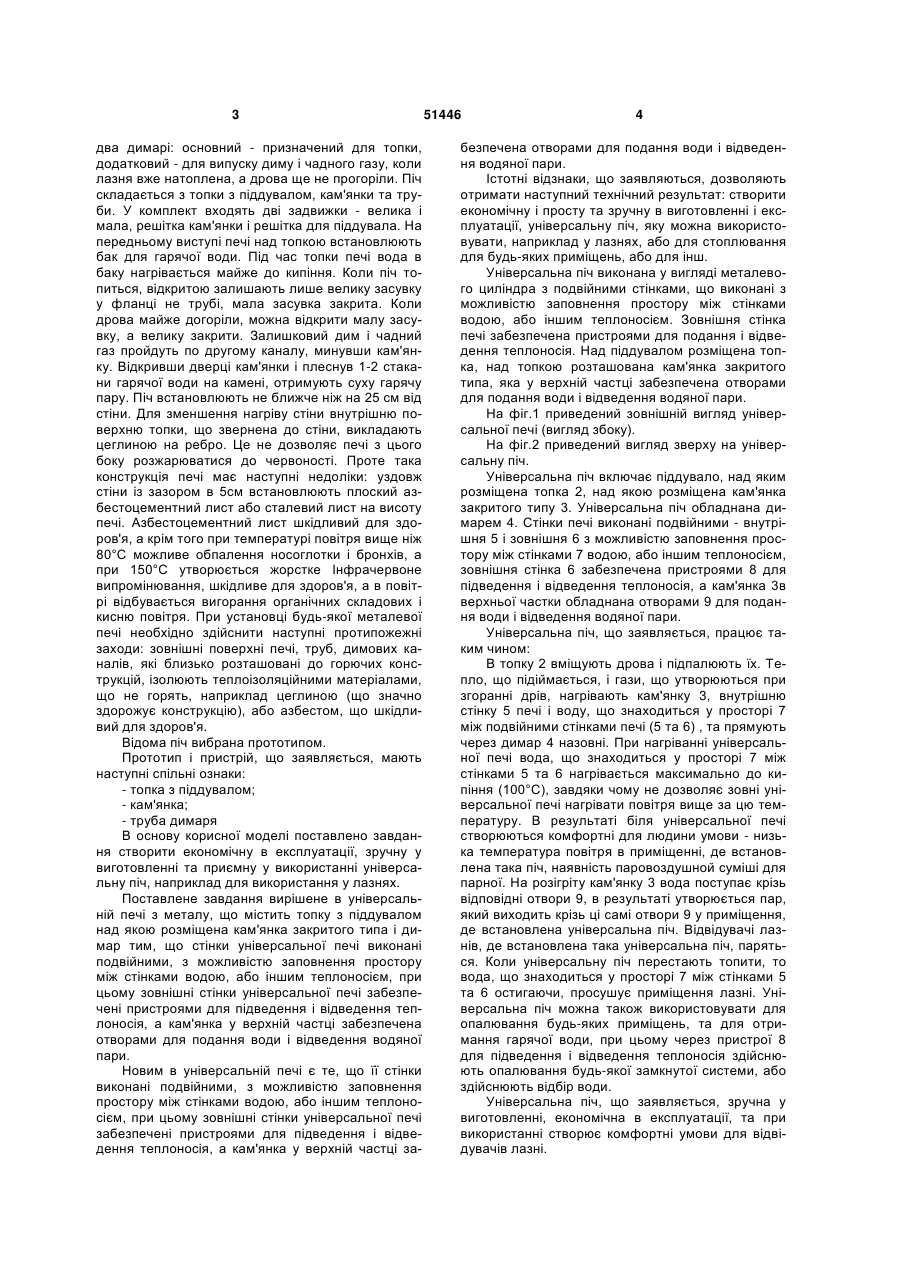

Універсальна піч з металу, що містить топку з піддувалом, над якою розміщена кам'янка закрито 3 два димарі: основний - призначений для топки, додатковий - для випуску диму і чадного газу, коли лазня вже натоплена, а дрова ще не прогоріли. Піч складається з топки з піддувалом, кам'янки та труби. У комплект входять дві задвижки - велика і мала, решітка кам'янки і решітка для піддувала. На передньому виступі печі над топкою встановлюють бак для гарячої води. Під час топки печі вода в баку нагрівається майже до кипіння. Коли піч топиться, відкритою залишають лише велику засувку у фланці не трубі, мала засувка закрита. Коли дрова майже догоріли, можна відкрити малу засувку, а велику закрити. Залишковий дим і чадний газ пройдуть по другому каналу, минувши кам'янку. Відкривши дверці кам'янки і плеснув 1-2 стакани гарячої води на камені, отримують суху гарячу пару. Піч встановлюють не ближче ніж на 25 см від стіни. Для зменшення нагріву стіни внутрішню поверхню топки, що звернена до стіни, викладають цеглиною на ребро. Це не дозволяє печі з цього боку розжарюватися до червоності. Проте така конструкція печі має наступні недоліки: уздовж стіни із зазором в 5см встановлюють плоский азбестоцементний лист або сталевий лист на висоту печі. Азбестоцементний лист шкідливий для здоров'я, а крім того при температурі повітря вище ніж 80°С можливе обпалення носоглотки і бронхів, а при 150°С утворюється жорстке Інфрачервоне випромінювання, шкідливе для здоров'я, а в повітрі відбувається вигорання органічних складових і кисню повітря. При установці будь-якої металевої печі необхідно здійснити наступні протипожежні заходи: зовнішні поверхні печі, труб, димових каналів, які близько розташовані до горючих конструкцій, ізолюють теплоізоляційними матеріалами, що не горять, наприклад цеглиною (що значно здорожує конструкцію), або азбестом, що шкідливий для здоров'я. Відома піч вибрана прототипом. Прототип і пристрій, що заявляється, мають наступні спільні ознаки: - топка з піддувалом; - кам'янка; - труба димаря В основу корисної моделі поставлено завдання створити економічну в експлуатації, зручну у виготовленні та приємну у використанні універсальну піч, наприклад для використання у лазнях. Поставлене завдання вирішене в універсальній печі з металу, що містить топку з піддувалом над якою розміщена кам'янка закритого типа і димар тим, що стінки універсальної печі виконані подвійними, з можливістю заповнення простору між стінками водою, або іншим теплоносієм, при цьому зовнішні стінки універсальної печі забезпечені пристроями для підведення і відведення теплоносія, а кам'янка у верхній частці забезпечена отворами для подання води і відведення водяної пари. Новим в універсальній печі є те, що її стінки виконані подвійними, з можливістю заповнення простору між стінками водою, або іншим теплоносієм, при цьому зовнішні стінки універсальної печі забезпечені пристроями для підведення і відведення теплоносія, а кам'янка у верхній частці за 51446 4 безпечена отворами для подання води і відведення водяної пари. Істотні відзнаки, що заявляються, дозволяють отримати наступний технічний результат: створити економічну і просту та зручну в виготовленні і експлуатації, універсальну піч, яку можна використовувати, наприклад у лазнях, або для стоплювання для будь-яких приміщень, або для інш. Універсальна піч виконана у вигляді металевого циліндра з подвійними стінками, що виконані з можливістю заповнення простору між стінками водою, або іншим теплоносієм. Зовнішня стінка печі забезпечена пристроями для подання і відведення теплоносія. Над піддувалом розміщена топка, над топкою розташована кам'янка закритого типа, яка у верхній частці забезпечена отворами для подання води і відведення водяної пари. На фіг.1 приведений зовнішній вигляд універсальної печі (вигляд збоку). На фіг.2 приведений вигляд зверху на універсальну піч. Універсальна піч включає піддувало, над яким розміщена топка 2, над якою розміщена кам'янка закритого типу 3. Універсальна піч обладнана димарем 4. Стінки печі виконані подвійними - внутрішня 5 і зовнішня 6 з можливістю заповнення простору між стінками 7 водою, або іншим теплоносієм, зовнішня стінка 6 забезпечена пристроями 8 для підведення і відведення теплоносія, а кам'янка 3в верхньої частки обладнана отворами 9 для подання води і відведення водяної пари. Універсальна піч, що заявляється, працює таким чином: В топку 2 вміщують дрова і підпалюють їх. Тепло, що підіймається, і гази, що утворюються при згоранні дрів, нагрівають кам'янку 3, внутрішню стінку 5 печі і воду, що знаходиться у просторі 7 між подвійними стінками печі (5 та 6) , та прямують через димар 4 назовні. При нагріванні універсальної печі вода, що знаходиться у просторі 7 між стінками 5 та 6 нагрівається максимально до кипіння (100°С), завдяки чому не дозволяє зовні універсальної печі нагрівати повітря вище за цю температуру. В результаті біля універсальної печі створюються комфортні для людини умови - низька температура повітря в приміщенні, де встановлена така піч, наявність паровоздушной суміші для парної. На розігріту кам'янку 3 вода поступає крізь відповідні отвори 9, в результаті утворюється пар, який виходить крізь ці самі отвори 9 у приміщення, де встановлена універсальна піч. Відвідувачі лазнів, де встановлена така універсальна піч, паряться. Коли універсальну піч перестають топити, то вода, що знаходиться у просторі 7 між стінками 5 та 6 остигаючи, просушує приміщення лазні. Універсальна піч можна також використовувати для опалювання будь-яких приміщень, та для отримання гарячої води, при цьому через пристрої 8 для підведення і відведення теплоносія здійснюють опалювання будь-якої замкнутої системи, або здійснюють відбір води. Універсальна піч, що заявляється, зручна у виготовленні, економічна в експлуатації, та при використанні створює комфортні умови для відвідувачів лазні. 5 Комп’ютерна верстка М. Мацело 51446 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
