Розпилювальна сушарка

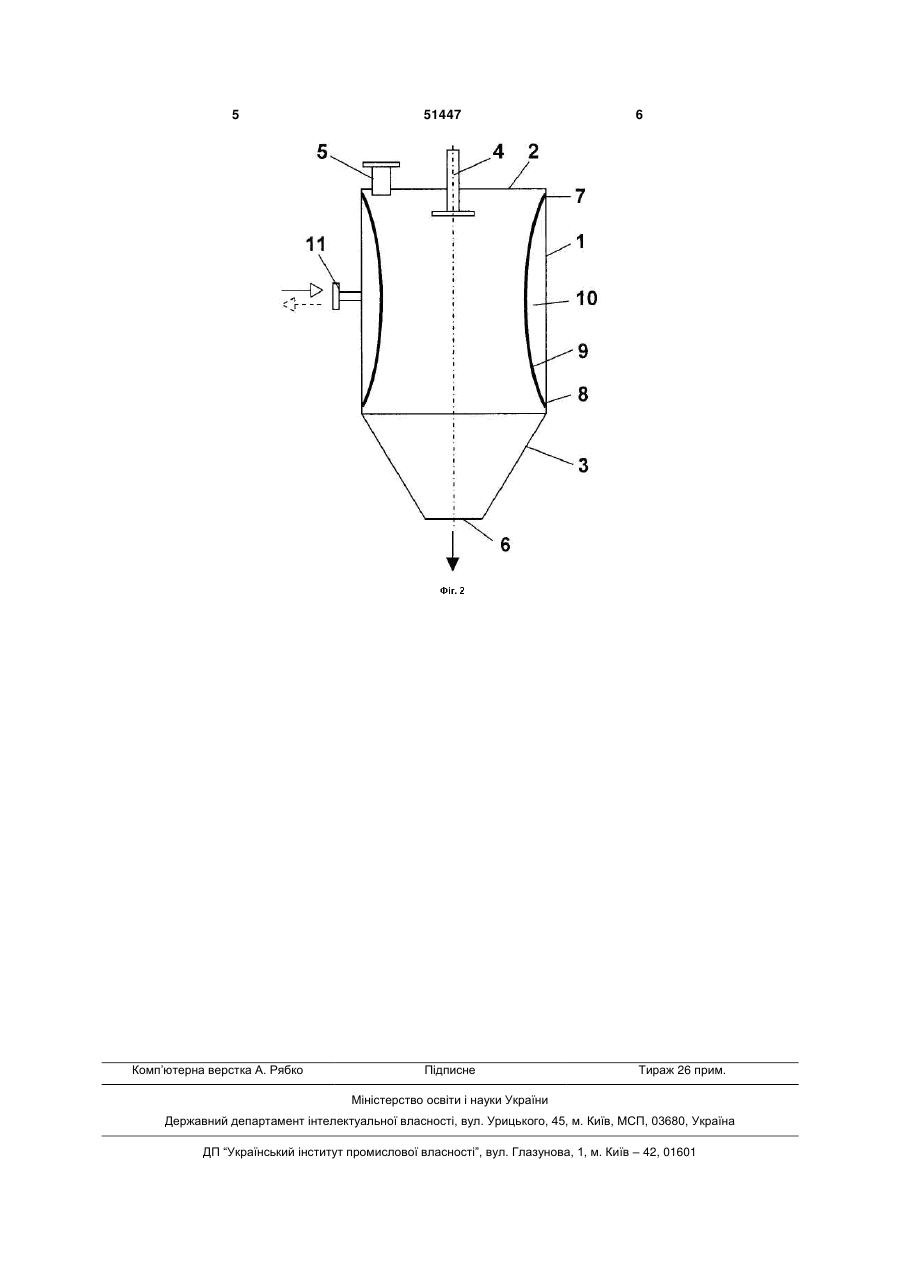

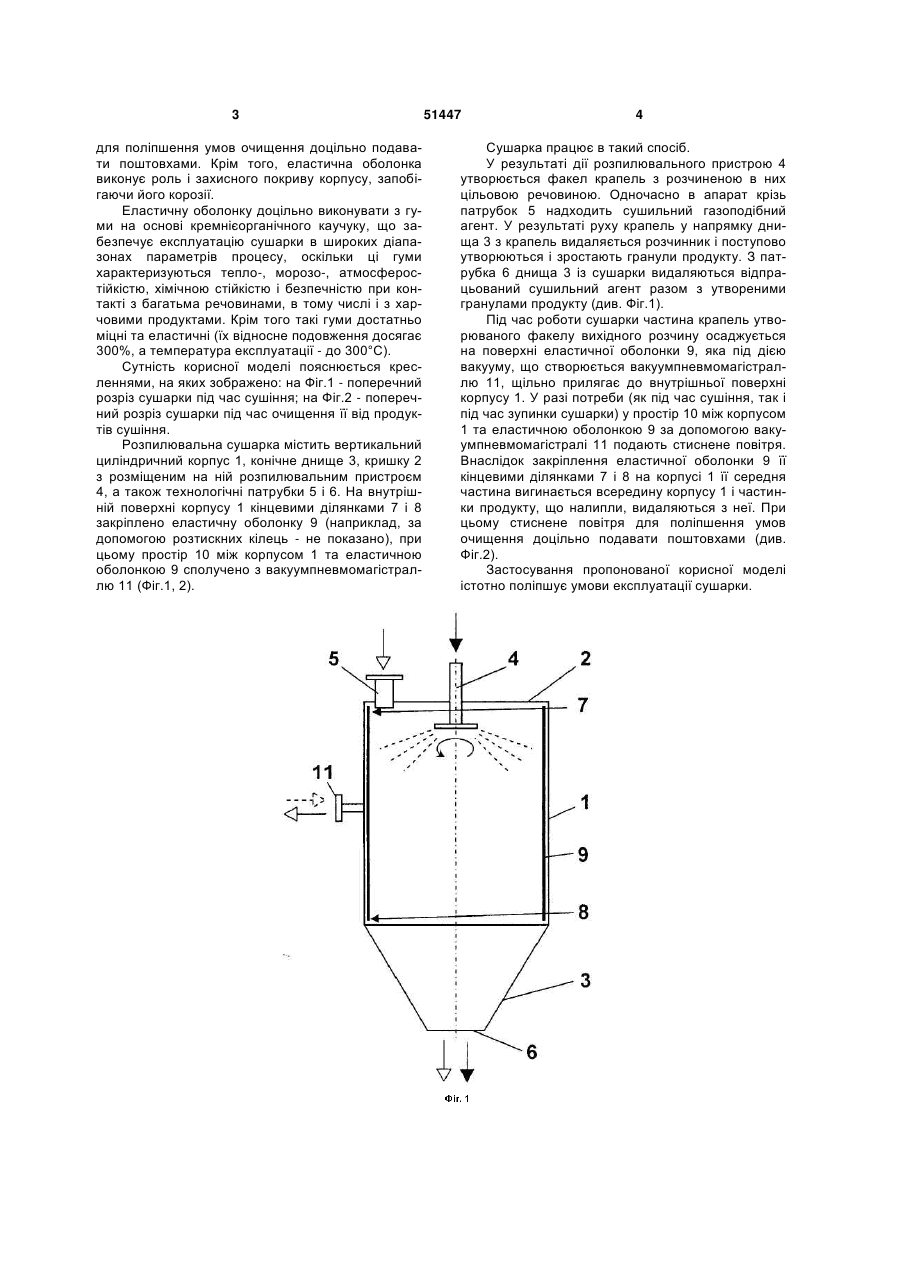

Розпилювальна сушарка, що містить вертикальний циліндричний корпус, конічне днище, кришку з розміщеним на ній розпилювальним пристроєм, а також технологічні патрубки, яка відрізняється тим, що на внутрішній поверхні корпусу кінцевими ділянками закріплено еластичну оболонку, при цьому простір між корпусом та еластичною оболонкою сполучено з вакуумпневмомагістраллю. (21) u201003153 (22) 19.03.2010 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) ГОЛУБОК ДМИТРО СЕРГІЙОВИЧ, ОЛЕГ ГРИГОРОВИЧ, МІКУЛЬОНОК ІГОР ВИЧ (73) ГОЛУБОК ДМИТРО СЕРГІЙОВИЧ, ОЛЕГ ГРИГОРОВИЧ, МІКУЛЬОНОК ІГОР ВИЧ 3 для поліпшення умов очищення доцільно подавати поштовхами. Крім того, еластична оболонка виконує роль і захисного покриву корпусу, запобігаючи його корозії. Еластичну оболонку доцільно виконувати з гуми на основі кремнієорганічного каучуку, що забезпечує експлуатацію сушарки в широких діапазонах параметрів процесу, оскільки ці гуми характеризуються тепло-, морозо-, атмосферостійкістю, хімічною стійкістю і безпечністю при контакті з багатьма речовинами, в тому числі і з харчовими продуктами. Крім того такі гуми достатньо міцні та еластичні (їх відносне подовження досягає 300%, а температура експлуатації - до 300°С). Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поперечний розріз сушарки під час сушіння; на Фіг.2 - поперечний розріз сушарки під час очищення її від продуктів сушіння. Розпилювальна сушарка містить вертикальний циліндричний корпус 1, конічне днище 3, кришку 2 з розміщеним на ній розпилювальним пристроєм 4, а також технологічні патрубки 5 і 6. На внутрішній поверхні корпусу 1 кінцевими ділянками 7 і 8 закріплено еластичну оболонку 9 (наприклад, за допомогою розтискних кілець - не показано), при цьому простір 10 між корпусом 1 та еластичною оболонкою 9 сполучено з вакуумпневмомагістраллю 11 (Фіг.1, 2). 51447 4 Сушарка працює в такий спосіб. У результаті дії розпилювального пристрою 4 утворюється факел крапель з розчиненою в них цільовою речовиною. Одночасно в апарат крізь патрубок 5 надходить сушильний газоподібний агент. У результаті руху крапель у напрямку днища 3 з крапель видаляється розчинник і поступово утворюються і зростають гранули продукту. З патрубка 6 днища 3 із сушарки видаляються відпрацьований сушильний агент разом з утвореними гранулами продукту (див. Фіг.1). Під час роботи сушарки частина крапель утворюваного факелу вихідного розчину осаджується на поверхні еластичної оболонки 9, яка під дією вакууму, що створюється вакуумпневмомагістраллю 11, щільно прилягає до внутрішньої поверхні корпусу 1. У разі потреби (як під час сушіння, так і під час зупинки сушарки) у простір 10 між корпусом 1 та еластичною оболонкою 9 за допомогою вакуумпневмомагістралі 11 подають стиснене повітря. Внаслідок закріплення еластичної оболонки 9 її кінцевими ділянками 7 і 8 на корпусі 1 її середня частина вигинається всередину корпусу 1 і частинки продукту, що налипли, видаляються з неї. При цьому стиснене повітря для поліпшення умов очищення доцільно подавати поштовхами (див. Фіг.2). Застосування пропонованої корисної моделі істотно поліпшує умови експлуатації сушарки. 5 Комп’ютерна верстка А. Рябко 51447 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
