Забірний пристрій

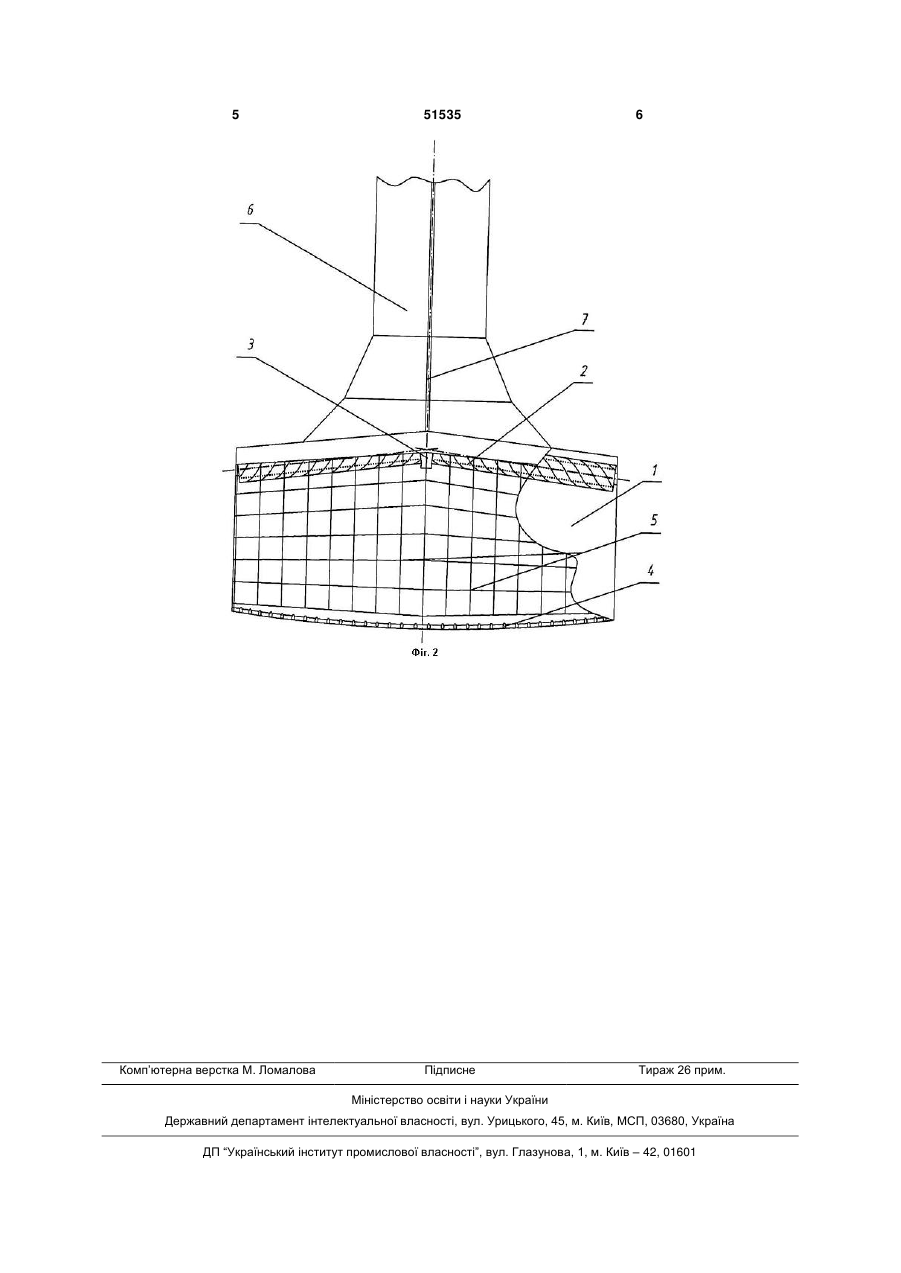

Забірний пристрій, що містить корпус, пневматичний розпушувач з форсунками та транспортуючий трубопровід, який відрізняється тим, що пневматичний розпушувач є обертовим та приводиться в рух за допомогою турбіни, корпус виконаний з можливістю повороту у вертикальній площині і оснащений додатковим пневматичним розпушувачем. (19) (21) u200913475 (22) 24.12.2009 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ХОМИЧ СЕРГІЙ МИХАЙЛОВИЧ, ЦИЗЬ ІГОР ЄВГЕНОВИЧ (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 го трубопроводу на певний кут; обертовий пневматичний розрихлювач 2, який складається з двох циліндричних патрубків, розташованих під тупим кутом один до одного в горизонтальній площині та вмонтованих у верхній частині корпусу. Пневматичний розрихлювач 2 виконаний пустотілим з наскрізними каліброваними отворами, які розміщені по прямій лінії, та щілинами, розміщеними по гвинтовій лінії, через відповідний крок у поздовжньому напрямку барабана, що призначені для виходу стиснутого повітря. Корпус 1 містить: турбіну 3, яка розміщена між патрубками і жорстко скріплена з ними та призначена для їх приводу; додатковий пневматичний розрихлювач 4 з форсунками, які мають можливість повертатись і фіксуватись в будь-якому положенні та призначені для виходу стиснутого повітря та захисну решітку 5, призначену для унеможливлення забивання пристрою об'ємними рештками. Також забірний пристрій містить транспортуючий трубопровід 6 та магістраль подачі повітря 7. Забірний пристрій для добування сапропелю працює наступним чином. Під час занурення пристрою шар сапропелю розрізається захисною решіткою 5 та потрапляє до корпуса 1 і заповнює його порожнину, при цьому корпус 1 розташований у вертикальній площині. Стиснуте повітря, яке призначене для пневморозрідження та подачі сапропелю, що подається від пневмонасосу (компресора) до магістралі подачі повітря 7, потрапляє до лопатевої турбіни 3 і приводить її в обертовий рух разом з пневматичним 51535 4 розрихлювачем 2. Оскільки пневматичний розрихлювач 2 виконаний пустотілим, то стиснуте повітря через лопатеву турбіну 3 потрапляє у його порожнину, заповнює її і виходить через калібровані щілини потоком під тиском, утворюючи невидимі лопаті у вигляді гвинтової лінії, які розбивають сапропель на окремі шматки, а також захоплюють його і подають до транспортуючого трубопроводу 6. Також стиснуте повітря виходить через калібровані отвори, що в свою чергу додатково пневморозріджує сапропель. Таким чином, сапропель у пневморозрідженому стані, потрапивши до транспортуючого трубопроводу 6, під дією виштовхувальної сили повітря надходить до надводної поверхні. Додатковий пневматичний розрихлювач 4 з форсунками, змонтований на передній нижній частині забірного пристрою, призначений для попереднього відриву покладів сапропелю від основної маси і часткового їх розпушення струменем повітря та спрямування до середини корпуса 1. Після занурення пристрою в середній шар сапропелю корпус 1 поступово згинається відносно вертикальної площини, за рахунок тросової лебідки, яка змонтована на плавзасобі, (на кресленні не показано) набуваючи таким чином робочого положення. Запропонований забірний пристрій для добування озерних сапропелів забезпечує високу ефективність виконання технологічного процесу при мінімальних екологічних наслідках впливу на навколишнє середовище. 5 Комп’ютерна верстка М. Ломалова 51535 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
