Клей термопластичний

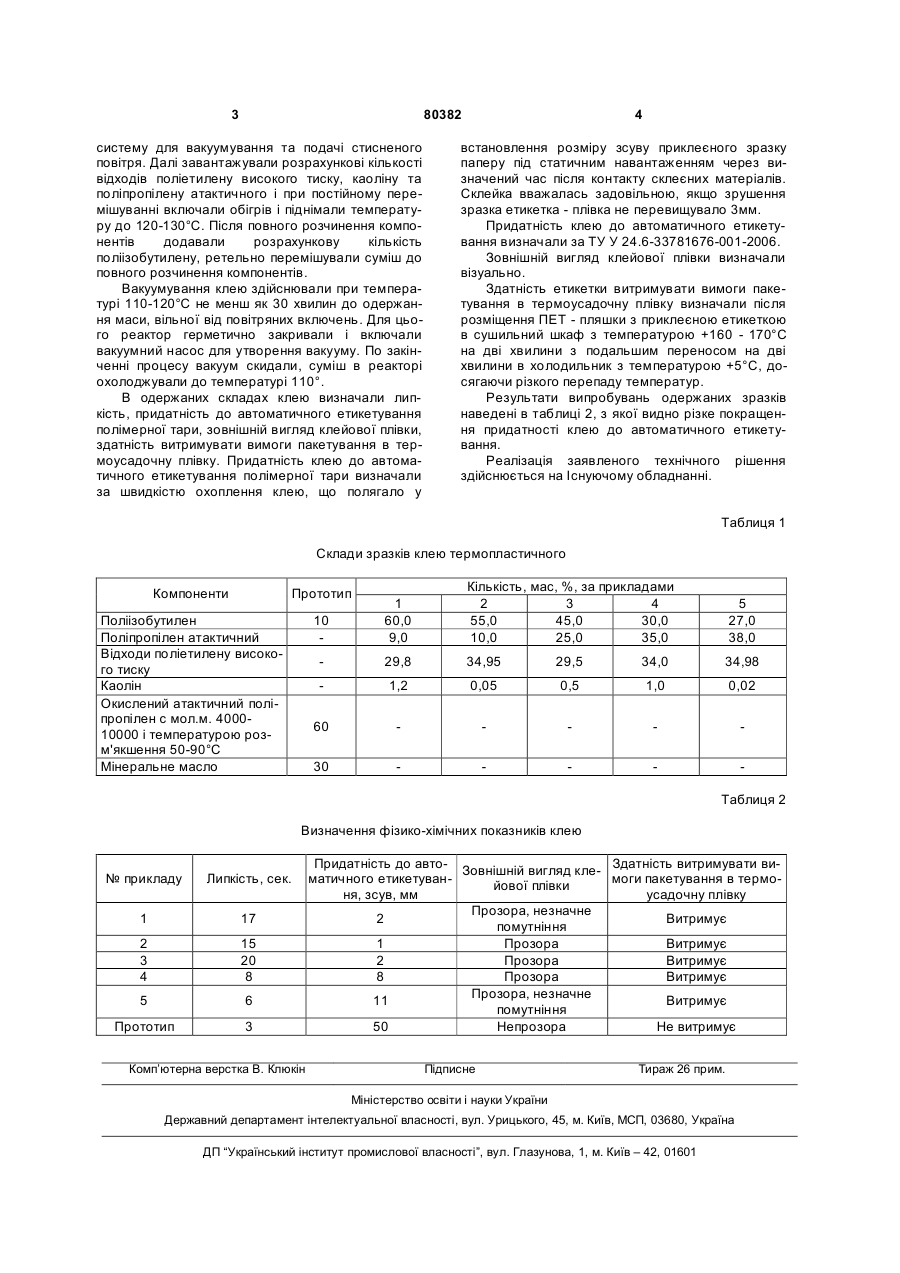

Клей термопластичний, що містить поліізобутилен та агент липкості, який відрізняється тим, що додатково містить відходи поліетилену високого тиску та каолін, а як агент липкості містить поліпропілен атактичний при наступному співвідношенні компонентів, мас. % : поліізобутилен 30,0-55,0 каолін 0,05-1,0 поліпропілен атактичний 10,0-35,0 відходи поліетилену високого тиску до 100. (19) (21) a200611199 (22) 23.10.2006 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Кокошко Леокадія Павлівна (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НАУКОВО-ТЕХНІЧНИЙ ЦЕНТР "ВНДІХІМПРОЕКТ" (56) SU 1609806 A1, 30.11.1990 UA 77847 C2, 13.03.2005 SU 1599416 A1, 15.10.1990 JP 57205470, 16.12.1982 3 80382 систему для вакуумування та подачі стисненого повітря. Далі завантажували розрахункові кількості відходів поліетилену високого тиску, каоліну та поліпропілену атактичного і при постійному перемішуванні включали обігрів і піднімали температуру до 120-130°С. Після повного розчинення компонентів додавали розрахункову кількість поліізобутилену, ретельно перемішували суміш до повного розчинення компонентів. Вакуумування клею здійснювали при температурі 110-120°С не менш як 30 хвилин до одержання маси, вільної від повітряних включень. Для цього реактор герметично закривали і включали вакуумний насос для утворення вакууму. По закінченні процесу вакуум скидали, суміш в реакторі охолоджували до температурі 110°. В одержаних складах клею визначали липкість, придатність до автоматичного етикетування полімерної тари, зовнішній вигляд клейової плівки, здатність витримувати вимоги пакетування в термоусадочну плівку. Придатність клею до автоматичного етикетування полімерної тари визначали за швидкістю охоплення клею, що полягало у 4 встановлення розміру зсуву приклеєного зразку паперу під статичним навантаженням через визначений час після контакту склеєних матеріалів. Склейка вважалась задовільною, якщо зрушення зразка етикетка - плівка не перевищувало 3мм. Придатність клею до автоматичного етикетування визначали за ТУ У 24.6-33781676-001-2006. Зовнішній вигляд клейової плівки визначали візуально. Здатність етикетки витримувати вимоги пакетування в термоусадочну плівку визначали після розміщення ПЕТ - пляшки з приклеєною етикеткою в сушильний шкаф з температурою +160 - 170°С на дві хвилини з подальшим переносом на дві хвилини в холодильник з температурою +5°С, досягаючи різкого перепаду температур. Результати випробувань одержаних зразків наведені в таблиці 2, з якої видно різке покращення придатності клею до автоматичного етикетування. Реалізація заявленого технічного рішення здійснюється на Існуючому обладнанні. Таблиця 1 Склади зразків клею термопластичного 10 1 60,0 9,0 Кількість, мас, %, за прикладами 2 3 4 55,0 45,0 30,0 10,0 25,0 35,0 5 27,0 38,0 29,8 34,95 29,5 34,0 34,98 1,2 0,05 0,5 1,0 0,02 60 30 Компоненти Прототип Поліізобутилен Поліпропілен атактичний Відходи поліетилену високого тиску Каолін Окислений атактичний поліпропілен с мол.м. 400010000 і температурою розм'якшення 50-90°С Мінеральне масло Таблиця 2 Визначення фізико-хімічних показників клею № прикладу Липкість, сек. 1 17 2 3 4 15 20 8 5 6 Прототип 3 Комп’ютерна верстка В. Клюкін Придатність до автоЗдатність витримувати виЗовнішній вигляд клематичного етикетуванмоги пакетування в термойової плівки ня, зсув, мм усадочну плівку Прозора, незначне 2 Витримує помутніння 1 Прозора Витримує 2 Прозора Витримує 8 Прозора Витримує Прозора, незначне 11 Витримує помутніння 50 Непрозора Не витримує Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
