Висівний апарат прямого висіву

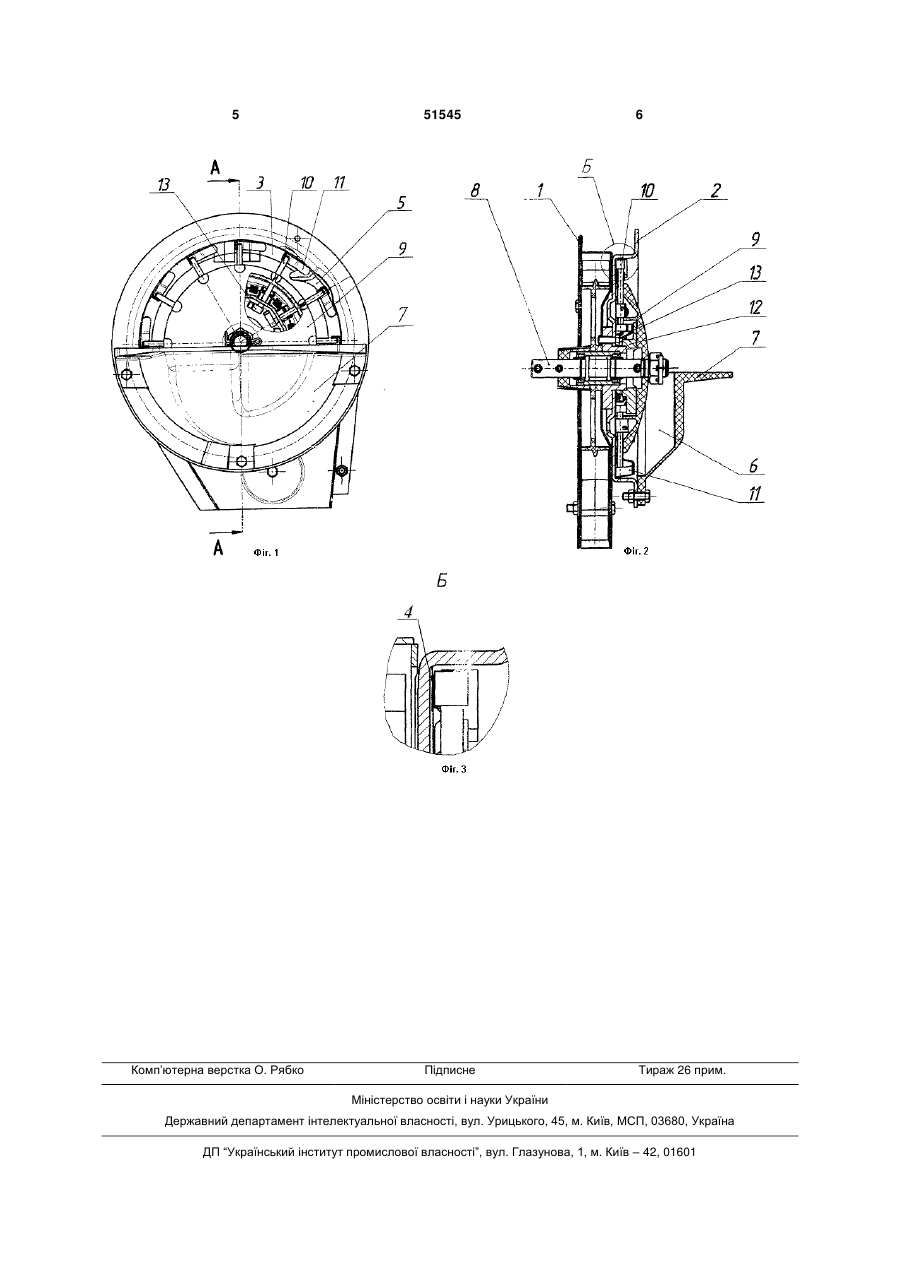

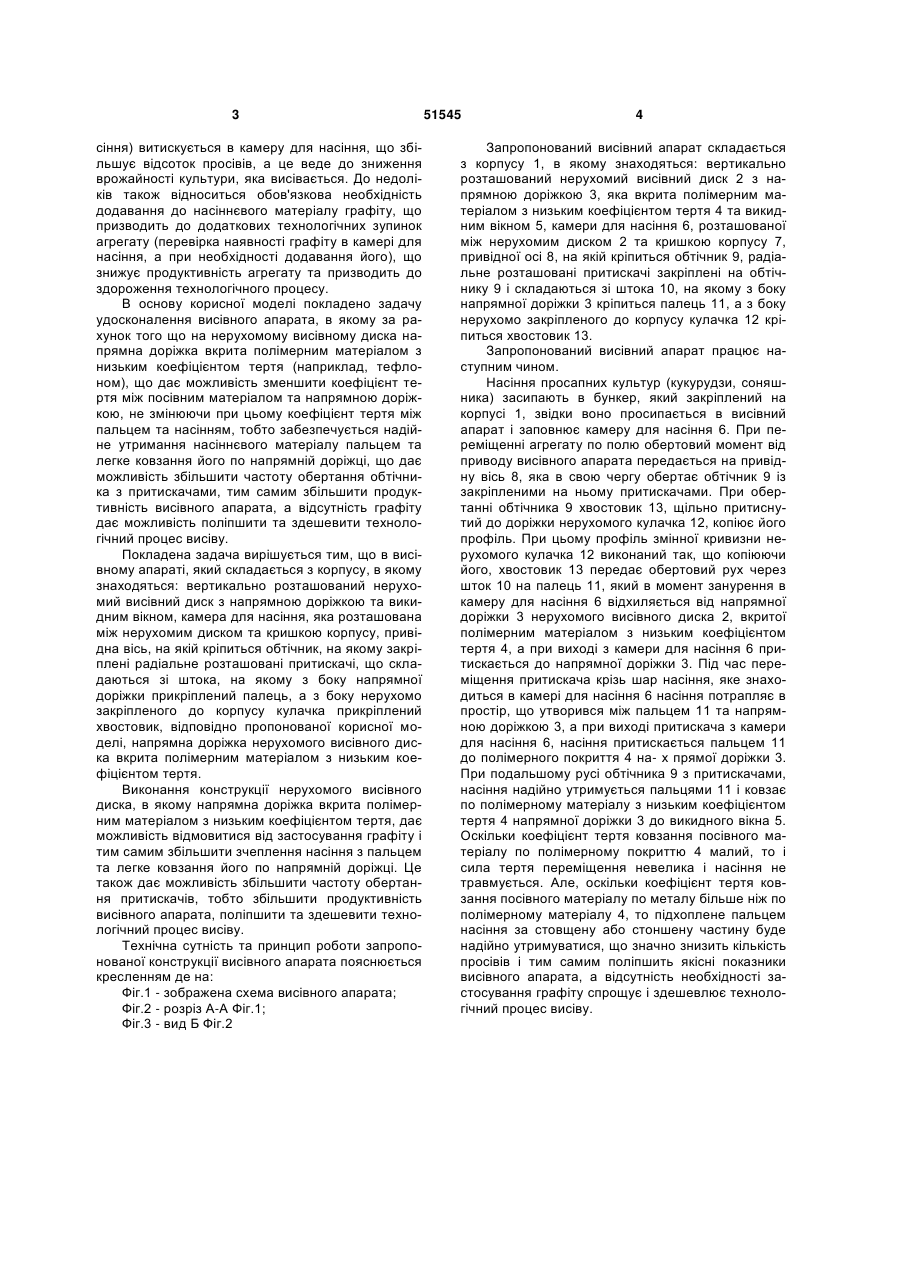

Висівний апарат прямого висіву, що складається з корпусу, в якому знаходяться: вертикально розташований нерухомий висівний диск з напрям 3 сіння) витискується в камеру для насіння, що збільшує відсоток просівів, а це веде до зниження врожайності культури, яка висівається. До недоліків також відноситься обов'язкова необхідність додавання до насіннєвого матеріалу графіту, що призводить до додаткових технологічних зупинок агрегату (перевірка наявності графіту в камері для насіння, а при необхідності додавання його), що знижує продуктивність агрегату та призводить до здороження технологічного процесу. В основу корисної моделі покладено задачу удосконалення висівного апарата, в якому за рахунок того що на нерухомому висівному диска напрямна доріжка вкрита полімерним матеріалом з низьким коефіцієнтом тертя (наприклад, тефлоном), що дає можливість зменшити коефіцієнт тертя між посівним матеріалом та напрямною доріжкою, не змінюючи при цьому коефіцієнт тертя між пальцем та насінням, тобто забезпечується надійне утримання насіннєвого матеріалу пальцем та легке ковзання його по напрямній доріжці, що дає можливість збільшити частоту обертання обтічника з притискачами, тим самим збільшити продуктивність висівного апарата, а відсутність графіту дає можливість поліпшити та здешевити технологічний процес висіву. Покладена задача вирішується тим, що в висівному апараті, який складається з корпусу, в якому знаходяться: вертикально розташований нерухомий висівний диск з напрямною доріжкою та викидним вікном, камера для насіння, яка розташована між нерухомим диском та кришкою корпусу, привідна вісь, на якій кріпиться обтічник, на якому закріплені радіальне розташовані притискачі, що складаються зі штока, на якому з боку напрямної доріжки прикріплений палець, а з боку нерухомо закріпленого до корпусу кулачка прикріплений хвостовик, відповідно пропонованої корисної моделі, напрямна доріжка нерухомого висівного диска вкрита полімерним матеріалом з низьким коефіцієнтом тертя. Виконання конструкції нерухомого висівного диска, в якому напрямна доріжка вкрита полімерним матеріалом з низьким коефіцієнтом тертя, дає можливість відмовитися від застосування графіту і тим самим збільшити зчеплення насіння з пальцем та легке ковзання його по напрямній доріжці. Це також дає можливість збільшити частоту обертання притискачів, тобто збільшити продуктивність висівного апарата, поліпшити та здешевити технологічний процес висіву. Технічна сутність та принцип роботи запропонованої конструкції висівного апарата пояснюється кресленням де на: Фіг.1 - зображена схема висівного апарата; Фіг.2 - розріз А-А Фіг.1; Фіг.3 - вид Б Фіг.2 51545 4 Запропонований висівний апарат складається з корпусу 1, в якому знаходяться: вертикально розташований нерухомий висівний диск 2 з напрямною доріжкою 3, яка вкрита полімерним матеріалом з низьким коефіцієнтом тертя 4 та викидним вікном 5, камери для насіння 6, розташованої між нерухомим диском 2 та кришкою корпусу 7, привідної осі 8, на якій кріпиться обтічник 9, радіальне розташовані притискачі закріплені на обтічнику 9 і складаються зі штока 10, на якому з боку напрямної доріжки 3 кріпиться палець 11, а з боку нерухомо закріпленого до корпусу кулачка 12 кріпиться хвостовик 13. Запропонований висівний апарат працює наступним чином. Насіння просапних культур (кукурудзи, соняшника) засипають в бункер, який закріплений на корпусі 1, звідки воно просипається в висівний апарат і заповнює камеру для насіння 6. При переміщенні агрегату по полю обертовий момент від приводу висівного апарата передається на привідну вісь 8, яка в свою чергу обертає обтічник 9 із закріпленими на ньому притискачами. При обертанні обтічника 9 хвостовик 13, щільно притиснутий до доріжки нерухомого кулачка 12, копіює його профіль. При цьому профіль змінної кривизни нерухомого кулачка 12 виконаний так, що копіюючи його, хвостовик 13 передає обертовий рух через шток 10 на палець 11, який в момент занурення в камеру для насіння 6 відхиляється від напрямної доріжки 3 нерухомого висівного диска 2, вкритої полімерним матеріалом з низьким коефіцієнтом тертя 4, а при виході з камери для насіння 6 притискається до напрямної доріжки 3. Під час переміщення притискача крізь шар насіння, яке знаходиться в камері для насіння 6 насіння потрапляє в простір, що утворився між пальцем 11 та напрямною доріжкою 3, а при виході притискача з камери для насіння 6, насіння притискається пальцем 11 до полімерного покриття 4 на- х прямої доріжки 3. При подальшому русі обтічника 9 з притискачами, насіння надійно утримується пальцями 11 і ковзає по полімерному матеріалу з низьким коефіцієнтом тертя 4 напрямної доріжки 3 до викидного вікна 5. Оскільки коефіцієнт тертя ковзання посівного матеріалу по полімерному покриттю 4 малий, то і сила тертя переміщення невелика і насіння не травмується. Але, оскільки коефіцієнт тертя ковзання посівного матеріалу по металу більше ніж по полімерному матеріалу 4, то підхоплене пальцем насіння за стовщену або стоншену частину буде надійно утримуватися, що значно знизить кількість просівів і тим самим поліпшить якісні показники висівного апарата, а відсутність необхідності застосування графіту спрощує і здешевлює технологічний процес висіву. 5 Комп’ютерна верстка О. Рябко 51545 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
